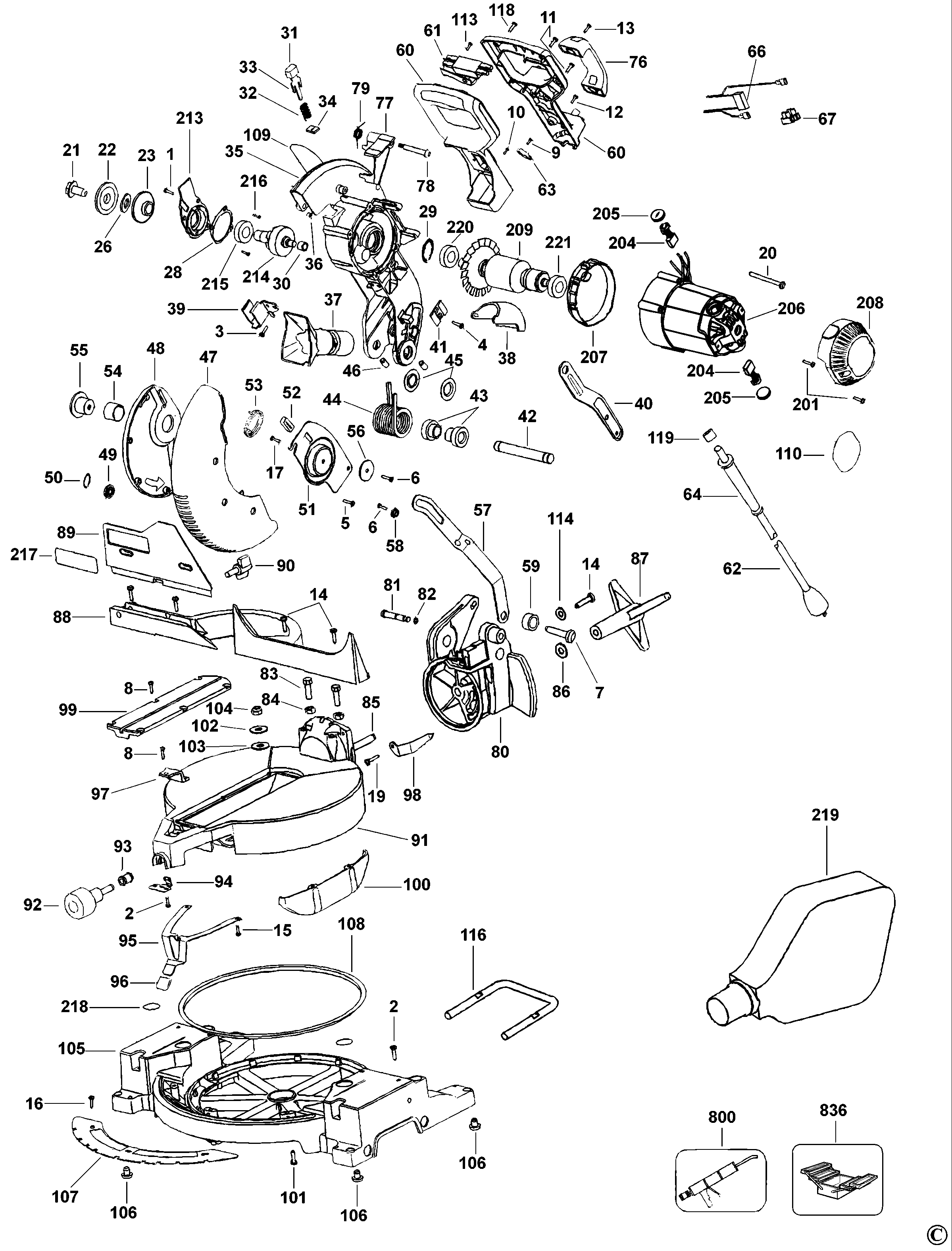

DW703 GEHRUNGSSÄGE Type 3 | Zeichnungen
Dokumente
Parts List
Bitte Drop-down-Menü beachten, da es für einige Produkte mehrere Zeichnungen geben kann
Druckfreundlich
Ganze Seite anzeigen
| Item No. | Product Number | Qty Per | Product Description | ALLGEMEINE BESCHREIBUNG | Other Info | Märkte | Product Status | Richtpreis |
|---|---|---|---|---|---|---|---|---|
| 1 | 330045-14 | 3 | SCHRAUBE | QS |  |
0.80 EUR | ||
| 2 | 330045-23 | 4 | SCHRAUBE | QS | |
0.80 EUR | ||
| 3 | 330045-13 | 2 | SCHRAUBE | M5x0.8x10 MTL THDFMG | QS | |
0.80 EUR | |
| 4 | 098102-08 | 2 | SCHRAUBE | QS |  |
0.80 EUR | ||
| 5 | 394211-00 | 3 | SCHRAUBE | QS | |
0.80 EUR | ||
| 6 | 151891-00 | 2 | SCHRAUBE | QS | |
0.80 EUR | ||
| 7 | 330045-32 | 1 | SCHRAUBE | M8x1.25x20 MTLTHDFMG | QS | |
0.90 EUR | |
| 8 | 330045-05 | 7 | SCHRAUBE | QS | |
0.80 EUR | ||
| 9 | 330019-02 | 2 | SCHRAUBE | QS | |
0.80 EUR | ||
| 10 | 330045-44 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 11 | 330019-32 | 3 | SCHRAUBE | QS | |
0.80 EUR | ||
| 12 | 330045-08 | 4 | SCHRAUBE | QS | |
0.80 EUR | ||
| 13 | 330019-22 | 2 | SCHRAUBE | M5.74x32 | QS | |
0.80 EUR | |
| 14 | 330045-33 | 5 | SCHRAUBE | QS | |
0.90 EUR | ||
| 15 | 330045-22 | 2 | SCHRAUBE | M6X10, T30 | QS | |
0.80 EUR | |
| 16 | 604410-00 | 3 | SCHRAUBE | QS | |
0.80 EUR | ||
| 17 | 394589-01 | 2 | SCHRAUBE | QS | |
0.90 EUR | ||
| 19 | 153460-00 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 20 | 614375-00 | 4 | SCHRAUBE | QS | |
1.30 EUR | ||
| 21 | 145344-01 | 1 | BOLZEN | M8 X 20 LH | QS | |
0.90 EUR | |
| 22 | 151962-01 | 1 | AUSSENKLAMMER | QS | |
3.50 EUR | ||
| 23 | 141987-06 | 1 | SCHEIBE INNEN | QS | |
5.90 EUR | ||
| 26 | 393868-00 | 1 | ADAPTER | QS | |
3.80 EUR | ||
| 28 | 391632-00 | 1 | DICHTUNG | QS | |
0.90 EUR | ||
| 29 | 701297-00 | 1 | DICHTUNG | QS | |
0.80 EUR | ||
| 30 | 330004-06 | 1 | NADELLAGER | QS | |
1.80 EUR | ||
| 31 | 145350-03 | 1 | KNOPF | QS | |
1.10 EUR | ||
| 32 | 398736-00 | 1 | FEDER | QS | |
0.80 EUR | ||
| 33 | 146714-00 | 1 | SCHLOSS | QS | |
1.50 EUR | ||
| 34 | 146710-00 | 1 | WISCHER | QS | |
0.90 EUR | ||
| 35 | 624008-00 | 1 | ARM | QS | |
74.00 EUR | ||
| 36 | 148608-00 | 2 | EINSATZ | QS | |
0.80 EUR | ||
| 37 | 394496-00 | 1 | RINNE | QS | |
3.80 EUR | ||
| 39 | 393731-00 | 1 | SCHUTZ | QS | |
2.40 EUR | ||
| 40 | 145378-01 | 1 | ZUENDKERZENSCHLÜSSEL | QS | |
1.80 EUR | ||
| 41 | 147190-01 | 1 | KLIP | QS | |
2.60 EUR | ||
| 42 | 146751-00 | 1 | SCHAFT | QS | |
2.90 EUR | ||
| 43 | 398251-00 | 2 | DISTANZSCHEIBE | QS | |
1.30 EUR | ||
| 44 | 391606-00 | 1 | FEDER | QS | |
20.90 EUR | ||
| 45 | 148296-00 | 2 | UNTERLEGSCHEIBE | QS | |
0.90 EUR | ||
| 46 | 150075-00 | 2 | SCHRAUBE | QS | |
0.90 EUR | ||
| 47 | 391612-01 | 1 | SCHUTZ | QS | |
20.90 EUR | ||
| 48 | 391609-00 | 1 | SCHUTZPLATTE | QS | |
9.99 EUR | ||
| 49 | 146774-00 | 1 | ROLLER | QS | |
1.30 EUR | ||
| 50 | 603232-00 | 1 | SPRENGRING | EXTERNAL | QS | |
0.80 EUR | |
| 51 | 399139-00 | 1 | DREHACHSE | QS | |
9.00 EUR | ||
| 52 | 146768-00 | 1 | BUMPER | QS | |
0.80 EUR | ||
| 53 | 398735-00 | 1 | FEDER | QS | |
1.50 EUR | ||
| 54 | 148295-00 | 1 | HUELSE | QS | |
1.30 EUR | ||
| 55 | 146750-01 | 1 | HALTEPLATTE | QS | |
5.90 EUR | ||
| 56 | 148612-00 | 1 | UNTERLEGSCHEIBE | QS | |
0.80 EUR | ||
| 57 | 391630-00 | 1 | VERBINDUNG | QS | |
9.99 EUR | ||
| 58 | 146740-01 | 1 | BUCHSE | QS | |
5.40 EUR | ||
| 59 | 399042-00 | 1 | BUCHSE | QS | |
2.90 EUR | ||
| 60 | 393960-00 | 1 | GRIFF ZSB | QS | |
16.70 EUR | ||
| 61 | 391926-01 | 1 | SCHALTER | QS | |
20.90 EUR | ||
| 62 | 330080-73 | 1 | CORDSET (EURO) | QS | |
29.30 EUR | ||
| 63 | 003618-00 | 1 | KABELKLEMME | QS | |
1.50 EUR | ||
| 64 | 445338-00 | 1 | KABELTUELLE | QS | |
1.50 EUR | ||
| 66 | 393521-05 | 1 | KONDENSATOR ZSB | QS | |
16.70 EUR | ||
| 67 | 393520-00 | 1 | ANSCHLUSSBLOCK | QS | |
3.50 EUR | ||
| 76 | 396375-00 | 1 | HANDLE | QS | |
2.40 EUR | ||
| 77 | 392363-00 | 1 | HEBEL | QS | |
2.90 EUR | ||
| 78 | 152852-00 | 1 | BOLZEN | QS | |
1.30 EUR | ||
| 79 | 386196-00 | 1 | FEDER | QS | |
1.30 EUR | ||
| 81 | 387130-00 | 1 | FESTSTELLSTIFT | QS | |
2.90 EUR | ||
| 82 | 34158-00 | 1 | DICHTUNG | QS | |
0.80 EUR | ||
| 83 | 149368-00 | 2 | SCHRAUBE | QS | |
0.80 EUR | ||
| 84 | 99368-04 | 2 | MUTTER | QS | |
0.80 EUR | ||
| 85 | 146760-02 | 1 | STEHBOLZEN | QS | |
1.30 EUR | ||
| 86 | 330016-04 | 1 | UNTERLEGSCHEIBE | QS | |
0.80 EUR | ||
| 87 | N126150 | 1 | HANDLE | QS | |
9.99 EUR | ||
| 88 | 610483-00 | 1 | ANSCHLAG | QS | |
43.70 EUR | ||
| 89 | 394845-01 | 1 | ANSCHLAG | QS | |
25.10 EUR | ||
| 90 | 147107-02 | 1 | UNTERER KNOPF | QS | |
1.30 EUR | ||
| 91 | 391563-00 | 1 | DREHTISCH | QS | |
78.10 EUR | ||
| 92 | 145439-10 | 1 | KNOPF | QS | |
2.60 EUR | ||
| 93 | 398256-00 | 1 | BUCHSE | QS | |
2.40 EUR | ||
| 94 | 391357-00 | 1 | KLAMMER | QS | |
0.90 EUR | ||
| 95 | 146745-00 | 1 | FEDER | QS | |
3.80 EUR | ||
| 96 | 148611-00 | 1 | ABDECKUNG | QS | |
1.10 EUR | ||
| 97 | 391634-00 | 1 | ZEIGER | QS | |
2.20 EUR | ||
| 98 | 391631-00 | 1 | ZEIGER | QS | |
2.20 EUR | ||
| 99 | 146726-02 | 1 | PLATTE | QS | |
5.40 EUR | ||
| 100 | 391994-00 | 1 | SCHUTZ | QS | |
2.60 EUR | ||
| 101 | 98025-25 | 1 | SCHRAUBE | QS | |
1.30 EUR | ||
| 102 | 153792-00 | 1 | UNTERLEGSCHEIBE | QS | |
0.80 EUR | ||
| 103 | 153781-00 | 1 | UNTERLEGSCHEIBE | QS | |
1.10 EUR | ||
| 104 | 330021-02 | 1 | MUTTER | QS | |
0.80 EUR | ||
| 105 | 394995-02 | 1 | BODENPLATTE | QS | |
106.10 EUR | ||
| 106 | 153612-00 | 4 | FUSS | QS | |
0.80 EUR | ||
| 107 | 391633-01 | 1 | SPERRKLINKE | QS | |
15.30 EUR | ||
| 108 | 391635-00 | 1 | RING | QS | |
2.90 EUR | ||
| 109 | 395021-00 | 1 | SCHILD | QS | |
2.60 EUR | ||
| 110 | 391325-00 | 1 | ID AUFKLEBER | QS | |
0.80 EUR | ||
| 113 | 330019-03 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 114 | 330016-13 | 1 | UNTERLEGSCHEIBE | QS | |
0.80 EUR | ||
| 116 | 399110-00 | 1 | BEINVERSTAERKUNG | QS | |
5.90 EUR | ||
| 118 | 90611830 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 119 | 388414-01 | 1 | BUCHSE | QS | |
1.80 EUR | ||
| 201 | 330019-13 | 1 | SCHRAUBE | M4X19 T20 | QS | |
0.80 EUR | |
| 204 | 623919-00 | 2 | ZSB KOHLE | SINGLE | QS | |
4.40 EUR | |
| 206 | 623918-00 | 1 | FELDGEHAEUSE ZSB | 230V | QS | |
91.80 EUR | |
| 209 | 623917-00 | 1 | ARMATURE 230V | QS | |
78.10 EUR | ||
| 213 | 391573-00 | 1 | GETR.GEH.ABDECKUNG | QS | |
5.90 EUR | ||
| 214 | 392628-00 | 1 | SPINDEL + GETRIEBE | QS | |
27.30 EUR | ||
| 215 | 330003-29 | 1 | BEARING,BALL | QS | |
7.20 EUR | ||
| 216 | 330045-13 | 2 | SCHRAUBE | M5x0.8x10 MTL THDFMG | QS | |
0.80 EUR | |
| 217 | 395301-00 | 1 | SCHILD | QS | 1.10 EUR | |||
| 218 | 394976-00 | 2 | SCHILD | WARNING | QS | |
1.80 EUR | |
| 219 | 147734-06 | 1 | DUSTBAG | QS | |
5.40 EUR | ||
| 220 | 868768-07 | 1 | KUGELLAGER | QS | |
5.90 EUR | ||
| 221 | 605040-06 | 1 | BEARING,BALL | QS | |
2.40 EUR | ||
| 800 | 93488-00 | 1 | FETT | QS | |
15.30 EUR | ||
| 800 | 5140061-28 | 1 | FETT | QS | |
25.10 EUR | ||
| 836 | 559606-99 | 1 | S.T.QUADRAT | Small square | QS | |
51.80 EUR |
* Die angezeigten Preise sind unverbindliche Listenpreise ohne MwSt und Versandkosten.Wir behalten uns das Recht vor, Preise und Bedingungen ohne vorherige Ankündigung zu ändern.
