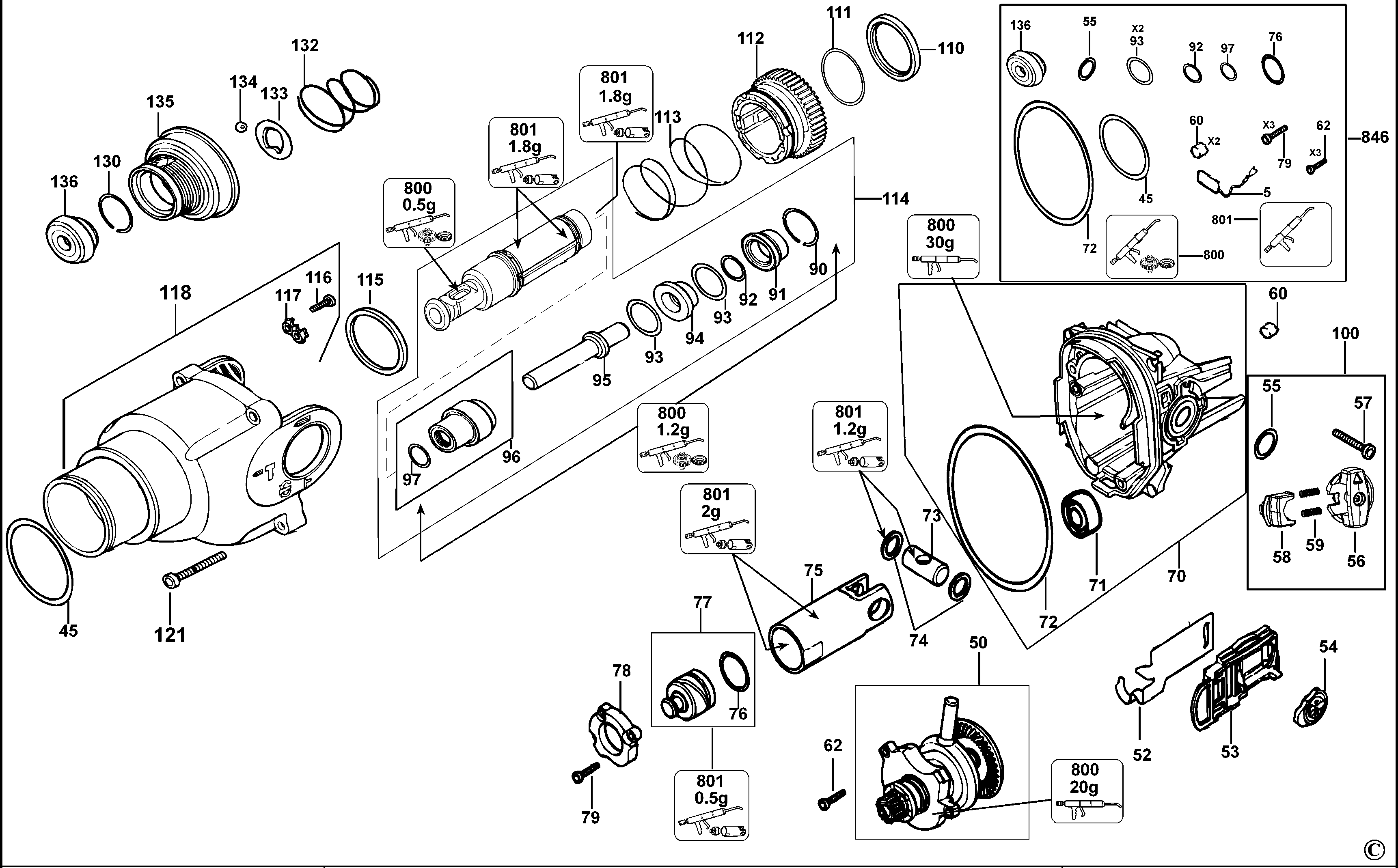

D25223K DREHHAMMER Type 1 | Zeichnungen
Dokumente
Parts List
Bitte Drop-down-Menü beachten, da es für einige Produkte mehrere Zeichnungen geben kann
Druckfreundlich
Ganze Seite anzeigen
| Item No. | Product Number | Qty Per | Product Description | ALLGEMEINE BESCHREIBUNG | Other Info | Märkte | Product Status | Richtpreis |
|---|---|---|---|---|---|---|---|---|
| 1 | N081737 | 1 | ARMATURE 230V | QS |  |
34.80 EUR | ||
| 2 | 576690-05 | 1 | FIELD 230V | QS |  |
18.30 EUR | ||
| 3 | 1006749-00 | 1 | SCHALTERFESTST. | QS | |
22.30 EUR | ||
| 4 | 577830-02 | 2 | KOHLEHALTER ZSB | 230 Volt | up to 08 feb 2010 | QS | |
7.20 EUR |
| 4 | N028619 | 2 | KOHLEHALTER ZSB | from 08 feb 2010 | QS | |
2.60 EUR | |
| 5 | 585475-00 | 1 | BRUSH PAIR 230V | up to 08 feb 2010 | QS | |
9.99 EUR | |
| 5 | N058083 | 1 | BRUSH PAIR 230V | 230V | from 08 feb 2010 | QS | |
5.90 EUR |
| 6 | 1007502-00 | 1 | FUEHRUNGSHUELSE | QS | |
3.50 EUR | ||
| 7 | 584090-00 | 1 | KABELTUELLE | QS | 1.30 EUR | |||
| 8 | 582319-41 | 1 | CORDSET (EURO) | QS | |
18.30 EUR | ||
| 9 | 330065-09 | 4 | SCHRAUBE | QS | |
0.80 EUR | ||
| 10 | 320842-19 | 1 | KONDENSATOR | QS | |
1.30 EUR | ||
| 12 | 330065-13 | 2 | SCHRAUBE | QS | |
0.80 EUR | ||
| 13 | 1006421-00 | 2 | FEDER | QS | |
0.80 EUR | ||
| 14 | 1006418-00 | 1 | FALTENBALG | QS | |
1.30 EUR | ||
| 15 | 1007508-00 | 1 | LAGERHALTER MOD-BM | QS | |
2.90 EUR | ||
| 16 | 324119-04 | 1 | SCHRAUBE | M5 X 70 | QS | |
0.90 EUR | |
| 17 | 1005646-00 | 1 | ROHRFUEHRUNG | QS | |
3.80 EUR | ||
| 18 | 930026-01 | 1 | BUMPER | QS | |
0.80 EUR | ||
| 19 | 1006423-00 | 1 | HEBEL | QS | 2.40 EUR | |||
| 20 | 1007503-00 | 1 | MUTTER,STOP | QS | |
1.50 EUR | ||
| 21 | 870052 | 1 | HUELSE | QS | |
0.80 EUR | ||
| 22 | 324006-14 | 2 | SCHRAUBE | QS | |
0.80 EUR | ||
| 23 | 326519-03 | 4 | SCHRAUBE | QS | |
0.80 EUR | ||
| 24 | 582144-00 | 1 | ABDECKUNG | QS | |
2.40 EUR | ||
| 25 | 330003-19 | 1 | KUGELLAGER | QS | |
2.60 EUR | ||
| 29 | 584551-00 | 1 | EINSATZ | QS | |
1.80 EUR | ||
| 30 | 1007092-00 | 1 | GEHAEUSE MOTOR | QS | |
9.99 EUR | ||
| 31 | 1007135-00 | 1 | GEHAEUSEGRIFF | QS | |
6.50 EUR | ||
| 32 | 1007136-00 | 1 | HANDLE | QS | |
7.20 EUR | ||
| 34 | 1007137-00 | 1 | GRIFFBEDECKUNG | QS | |
7.20 EUR | ||
| 35 | 330065-08 | 2 | SCHRAUBE | M4x18 T20 | QS | |
0.80 EUR | |
| 36 | 821070 | 1 | KABELKLEMME | QS | |
0.80 EUR | ||
| 37 | 330065-08 | 1 | SCHRAUBE | M4x18 T20 | QS | |
0.80 EUR | |
| 40 | 330065-25 | 4 | SCHRAUBE | QS | |
0.80 EUR | ||
| 41 | N020437 | 1 | SET OF LEAD WIRES | QS | |
18.30 EUR | ||
| 42 | 1007890-00 | 1 | FALTENBALG | QS | |
0.90 EUR | ||
| 43 | 1008355-00 | 1 | DAMPER | QS | |
1.10 EUR | ||
| 44 | 1007869-00 | 1 | ACHSE | QS | |
1.10 EUR | ||
| 45 | 577791-00 | 1 | O-RING | QS | |
0.80 EUR | ||
| 50 | 585480-00 | 1 | ZW.GETR. ZSB | QS | |
45.70 EUR | ||
| 52 | 578271-00 | 1 | PLATTE | QS | |
2.90 EUR | ||
| 53 | 579564-00 | 1 | HALTER | QS | |
1.80 EUR | ||
| 54 | 1006437-00 | 1 | REGLER | QS | |
2.40 EUR | ||
| 55 | 584638-00 | 1 | O-RING | 14x2 | QS | |
0.80 EUR | |
| 56 | 1006434-00 | 1 | KNOPF | QS | |
1.80 EUR | ||
| 57 | 324007-15 | 1 | SCHRAUBE | M4 X 20; M4 X 25 | QS | |
0.80 EUR | |
| 58 | 1006435-00 | 1 | SCHALTGRIFF | QS | |
2.40 EUR | ||
| 59 | 1008957-00 | 2 | FEDER | QS | |
0.80 EUR | ||
| 60 | 582865-00 | 2 | FILTER | QS | |
0.80 EUR | ||
| 61 | 579185-00 | 1 | ABDECKUNG | QS | |
1.50 EUR | ||
| 62 | 583981-00 | 3 | SCHRAUBE | 4x16 | QS | |
0.80 EUR | |
| 70 | N031253 | 1 | ZSB GEHAEUSE | QS | |
27.30 EUR | ||
| 71 | 330003-31 | 1 | KUGELLAGER | QS | |
2.90 EUR | ||
| 72 | 578229-00 | 1 | DICHTUNG | QS | |
1.10 EUR | ||
| 73 | 577801-00 | 1 | LAGERBLOCK | QS | |
3.80 EUR | ||
| 74 | 577802-00 | 2 | UNTERLEGSCHEIBE | QS | |
1.50 EUR | ||
| 75 | 496246-00 | 1 | KOLBEN | QS | |
13.90 EUR | ||
| 76 | 579699-00 | 1 | O-RING | QS | |
1.30 EUR | ||
| 77 | 496245-00 | 1 | KOLBEN | QS | |
9.99 EUR | ||
| 78 | N042808 | 1 | LAGERHUELSE | QS | |
3.50 EUR | ||
| 79 | 324006-15 | 3 | SCHRAUBE | QS | |
0.80 EUR | ||
| 90 | 577793-00 | 1 | KLIP | QS | |
0.80 EUR | ||
| 91 | 584426-00 | 1 | BUCHSE | QS | |
5.40 EUR | ||
| 92 | 580990-00 | 1 | O-RING | QS | |
1.30 EUR | ||
| 93 | 577135-00 | 2 | O-RING | QS | |
1.30 EUR | ||
| 94 | 584425-00 | 1 | DAMPER | QS | |
6.50 EUR | ||
| 95 | 584424-00 | 1 | SCHLAGSTUECK | QS | |
7.20 EUR | ||
| 96 | 584423-00 | 1 | LAGER + DICHTUNG | QS | |
13.90 EUR | ||
| 97 | 577139-00 | 1 | DICHTUNG | QS | |
1.30 EUR | ||
| 100 | N031251 | 1 | HEBELSATZ | QS | |
5.90 EUR | ||
| 110 | 577797-00 | 1 | UNTERLEGSCHEIBE | QS | 1.50 EUR | |||
| 111 | 577744-00 | 1 | O-RING | 25.5 X 2 | QS | |
1.80 EUR | |
| 112 | 587482-00 | 1 | KUPPLUNG ZSB | QS | |
27.30 EUR | ||
| 113 | 579178-00 | 1 | FEDER | QS | |
1.30 EUR | ||
| 114 | 584422-00 | 1 | ZYLINDER ZSB | QS | |
36.40 EUR | ||
| 115 | 577814-00 | 1 | UNTERLEGSCHEIBE | QS | |
2.20 EUR | ||
| 116 | 330065-05 | 2 | SCHRAUBE | QS | |
0.80 EUR | ||
| 117 | 580291-00 | 1 | VERRIEGELUNGSVORRICHTUNG | QS | |
2.20 EUR | ||
| 118 | 585483-00 | 1 | ZSB GEHAEUSE | 3 Mode | QS | |
16.70 EUR | |
| 121 | 330065-28 | 5 | SCHRAUBE | QS | |
0.80 EUR | ||
| 130 | 579212-00 | 1 | RING | QS | |
0.80 EUR | ||
| 132 | 871690 | 1 | FEDER | QS | |
0.80 EUR | ||
| 133 | 578387-00 | 1 | UNTERLEGSCHEIBE | QS | |
1.10 EUR | ||
| 134 | 583890-00 | 1 | KUGEL | QS | |
0.80 EUR | ||
| 135 | N774198 | 1 | ROHR ZSB | QS | |
7.20 EUR | ||
| 135 | N774198 | 1 | ROHR ZSB | QS | |
7.20 EUR | ||
| 136 | 323489-00 | 1 | KAPPE | QS | |
1.30 EUR | ||
| 160 | 1008956-00 | 1 | SEITENGRIFF ZSB | QS | |
15.30 EUR | ||
| 170 | 495699-00 | 1 | TIEFENSTOP | QS | |
2.90 EUR | ||
| 800 | 870889-02 | 1 | FETT | QS | |
9.00 EUR | ||
| 801 | 487130-04 | 1 | FETT | GLK FLUID 249 NLGI 000 (10G SERVICE) | QS | |
4.40 EUR | |
| 817 | 496620-00 | 1 | SCHILD | QS | |
0.80 EUR | ||
| 821 | N018734 | 1 | AUFKLEBER | QS | |
3.80 EUR | ||
| 846 | N031524 | 1 | SERVICE KIT 230V | from 08 feb 2010 | QS | |
29.30 EUR | |
| 846 | 585499-00 | 1 | SERVICE KIT 230V | up to 08 feb 2010 | QS | |
29.30 EUR | |
| 861 | N328939 | 1 | KOFFER | QS | |
20.90 EUR |
* Die angezeigten Preise sind unverbindliche Listenpreise ohne MwSt und Versandkosten.Wir behalten uns das Recht vor, Preise und Bedingungen ohne vorherige Ankündigung zu ändern.
