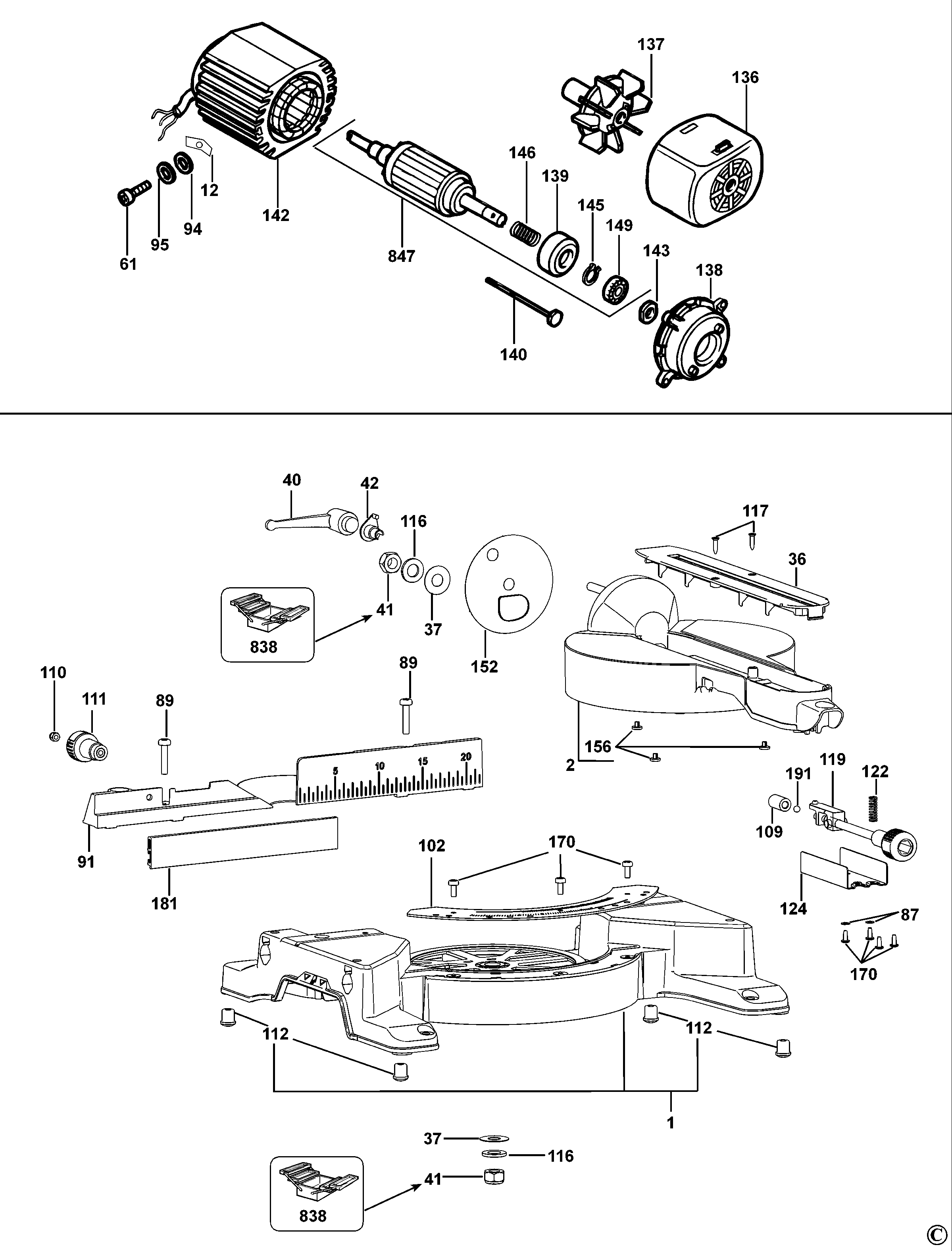

DW711 TISCH SAGEN Type 5 | Zeichnungen
Dokumente
Parts List
Bitte Drop-down-Menü beachten, da es für einige Produkte mehrere Zeichnungen geben kann
Druckfreundlich
Ganze Seite anzeigen
| Item No. | Product Number | Qty Per | Product Description | ALLGEMEINE BESCHREIBUNG | Other Info | Märkte | Product Status | Richtpreis |
|---|---|---|---|---|---|---|---|---|
| 1 | 869313-00 | 1 | TISCH ZSB | QS |  |
78.10 EUR | ||
| 2 | N717627 | 1 | DREHTISCH | QS | |
64.90 EUR | ||
| 3 | 861057-01 | 1 | INNERER FLANSCH | QS | |
7.20 EUR | ||
| 4 | 861056-00 | 1 | AUSSERER FLANSCH | QS | |
5.40 EUR | ||
| 5 | 949886-21 | 1 | BOLZEN | QS | |
5.40 EUR | ||
| 6 | 864693-04 | 1 | SCHUTZ ZSB | QS | |
34.80 EUR | ||
| 7 | 863039-02 | 1 | NARBE | QS | |
1.30 EUR | ||
| 8 | 330045-49 | 2 | SCHRAUBE | QS | |
0.80 EUR | ||
| 9 | 930085-00 | 2 | SCHRAUBE | QS | |
0.80 EUR | ||
| 12 | 949761-01 | 2 | UNTERLEGSCHEIBE | QS | |
0.90 EUR | ||
| 13 | 861918-04 | 1 | SCHUTZ | QS | |
6.50 EUR | ||
| 16 | 943025-00 | 1 | PLATTE | QS | |
0.80 EUR | ||
| 17 | N162669 | 1 | OBERER SCHUTZ | QS | |
7.20 EUR | ||
| 18 | N162670 | 1 | DREHACHSE | QS | |
2.90 EUR | ||
| 19 | 941622-00 | 1 | FEDER | QS | |
0.80 EUR | ||
| 20 | 860084-11 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 21 | 868082-00 | 1 | FEDER | QS | |
0.80 EUR | ||
| 22 | 861464-00 | 1 | KNOPF | QS | |
1.50 EUR | ||
| 23 | 861963-00 | 1 | FESTSTELLSTIFT | QS | |
2.20 EUR | ||
| 24 | 861953-00 | 1 | KAPPE | QS | |
4.40 EUR | ||
| 25 | 863610-00 | 1 | PLATTE | QS | |
3.80 EUR | ||
| 26 | 861919-01 | 1 | SPALTKEIL | QS | |
9.00 EUR | ||
| 27 | 949886-16 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 28 | 860074-03 | 1 | UNTERLEGSCHEIBE | QS | |
0.80 EUR | ||
| 29 | 939072-00 | 1 | SCHLUESSEL | QS | |
6.50 EUR | ||
| 30 | 860093-00 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 31 | N060327 | 1 | SCHALTER | QS | |
15.30 EUR | ||
| 32 | 861692-00 | 1 | KLAMMER | QS | |
1.50 EUR | ||
| 33 | 949889-02 | 2 | SCHRAUBE | QS | |
0.80 EUR | ||
| 34 | 868320-00 | 1 | ABDECKUNG | QS | |
2.90 EUR | ||
| 35 | N164678 | 1 | SCHUTZ ZSB | QS | |
25.10 EUR | ||
| 36 | 868688-01 | 1 | EINSATZ | QS | |
2.60 EUR | ||
| 37 | 949705-01 | 2 | UNTERLEGSCHEIBE | QS | |
0.80 EUR | ||
| 38 | 860085-09 | 1 | SCREW.TEMP | QS | |
0.80 EUR | ||
| 39 | 860083-12 | 2 | 6KT-MUTTER M6-DIN985 5 GZ | QS | |
0.80 EUR | ||
| 40 | 861840-03 | 1 | HEBEL | QS | |
3.50 EUR | ||
| 41 | 860092-07 | 2 | MUTTER | QS | |
0.80 EUR | ||
| 42 | 868680-00 | 1 | EINSATZ | QS | |
2.40 EUR | ||
| 43 | 861913-02 | 1 | SEGMENT ZSB | QS | |
36.40 EUR | ||
| 44 | 863262-00 | 1 | SCHRAUBE | QS | |
2.40 EUR | ||
| 45 | 863046-00 | 1 | ARRETT,SCHRAUBE M5,DW710 | QS | |
2.60 EUR | ||
| 46 | 860093-07 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 47 | 860083-04 | 1 | MUTTER | QS | |
0.80 EUR | ||
| 48 | 863047-00 | 1 | KAPPE | QS | |
2.40 EUR | ||
| 50 | 863048-00 | 1 | BUCHSE | QS | |
2.40 EUR | ||
| 51 | 949722-18 | 1 | FEDER | QS | |
0.80 EUR | ||
| 52 | 862075-01 | 1 | DISTANZSCHEIBE | QS | |
2.40 EUR | ||
| 54 | 868693-01 | 1 | SCHILD | QS |  |
1.30 EUR | ||
| 55 | 861890-02 | 1 | RAHMEN | QS | |
13.90 EUR | ||
| 56 | 863599-02 | 1 | DISTANZSCHEIBE | QS | |
1.30 EUR | ||
| 57 | 861920-00 | 1 | DISTANZSCHEIBE | QS | |
2.90 EUR | ||
| 58 | 949761-02 | 1 | UNTERLEGPLATTE | QS | |
0.80 EUR | ||
| 59 | 949759-01 | 1 | BEFESTIGUNGSMUTTER | QS | |
4.40 EUR | ||
| 60 | 860085-07 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 61 | 930076-00 | 2 | SCHRAUBE | QS | |
0.80 EUR | ||
| 62 | 863606-00 | 1 | FEDER LINKS | QS | |
6.50 EUR | ||
| 63 | 863590-00 | 1 | FEDER RECHTS | QS | |
6.50 EUR | ||
| 64 | 863611-00 | 1 | UNTERLEGPLATTE | QS | |
2.60 EUR | ||
| 65 | 863602-00 | 1 | SCHRAUBE | QS | |
2.60 EUR | ||
| 67 | 863604-01 | 2 | FEDER | QS | |
0.80 EUR | ||
| 68 | 863607-00 | 1 | STIFT | QS | |
9.00 EUR | ||
| 69 | 860074-01 | 1 | UNTERLEGSCHEIBE | QS | |
0.80 EUR | ||
| 70 | 868520-00 | 1 | KABELTUELLE | QS | |
0.90 EUR | ||
| 71 | 860094-02 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 72 | 868478-00 | 1 | STAUBABSAUGER | QS | |
7.20 EUR | ||
| 73 | 939625-00 | 1 | UNTERLEGSCHEIBE | QS | |
0.80 EUR | ||
| 74 | 860084-21 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 75 | 865410-00 | 1 | BEFESTIGER | QS | |
0.80 EUR | ||
| 76 | 868478-00 | 1 | STAUBABSAUGER | QS | |
7.20 EUR | ||
| 77 | 863605-00 | 1 | STIFT | QS | |
2.40 EUR | ||
| 78 | 946469-00 | 1 | KNOPF | QS | |
0.90 EUR | ||
| 79 | 863026-00 | 1 | DICHTUNG | QS | |
0.80 EUR | ||
| 80 | 863604-01 | 1 | FEDER | QS | |
0.80 EUR | ||
| 81 | 944650-00 | 1 | FEDERSCHEIBE | QS | |
0.80 EUR | ||
| 82 | 863573-00 | 1 | EINLASS | QS | |
1.30 EUR | ||
| 83 | 862429-05 | 1 | GRIFF/DECKEL | QS | |
18.30 EUR | ||
| 84 | 863613-01 | 1 | STANGE | QS | |
6.50 EUR | ||
| 85 | 402803-02 | 1 | OBERER SCHUTZ | QS | |
5.40 EUR | ||
| 87 | 860074-00 | 2 | FEDERSCHEIBE | QS | |
0.80 EUR | ||
| 89 | 330045-26 | 1 | SCHRAUBE | QS | |
1.10 EUR | ||
| 91 | N136428 | 1 | ANSCHLAG | QS | 25.10 EUR | |||
| 93 | 860084-09 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 94 | 863025-00 | 1 | SCHEIDE | QS | |
1.30 EUR | ||
| 95 | 860075-00 | 1 | UNTERLEGSCHEIBE | QS | |
0.80 EUR | ||
| 98 | 949772-23 | 1 | KONDENSATOR | QS | |
12.20 EUR | ||
| 99 | 860094-03 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 101 | 860084-22 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 102 | 868677-00 | 1 | SKALA | QS | |
9.00 EUR | ||
| 103 | 869189-02 | 1 | TISCH ZSB | Inc 107, 108 | QS | |
53.10 EUR | |
| 103 | 869189-02 | 1 | TISCH ZSB | Inc 107, 108 | QS | |
53.10 EUR | |
| 104 | 402801-00 | 1 | HALTER | QS | |
7.20 EUR | ||
| 106 | 949886-16 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 107 | 391358-01 | 1 | HALTER | QS | |
1.30 EUR | ||
| 108 | 720688-02 | 1 | SCHRAUBE | 3.9x13 | QS | |
0.80 EUR | |
| 109 | 868707-01 | 1 | BUCHSE | QS | |
0.80 EUR | ||
| 110 | 860092-03 | 1 | MUTTER M5 | QS | |
0.80 EUR | ||
| 111 | 869195-00 | 1 | KNOPF | QS | |
1.80 EUR | ||
| 112 | 868777-00 | 4 | FUSS | QS | |
0.80 EUR | ||
| 115 | 861464-00 | 1 | KNOPF | QS | |
1.50 EUR | ||
| 116 | 860073-05 | 2 | UNTERLEGSCHEIBE | QS | |
0.80 EUR | ||
| 117 | 860205-08 | 2 | SCHRAUBE | QS | |
0.80 EUR | ||
| 119 | 868943-02 | 1 | VERRIEGELUNGSVORRICHTUNG | QS | |
6.50 EUR | ||
| 120 | 861748-00 | 1 | KUNSTSTOFFEINSATZ | QS | |
0.80 EUR | ||
| 121 | 861982-00 | 1 | ANSCHLAG ZSB | QS | |
53.10 EUR | ||
| 122 | 868778-00 | 1 | FEDER | QS | |
0.80 EUR | ||
| 123 | 402800-01 | 1 | HALTER | QS | |
13.90 EUR | ||
| 124 | 868737-00 | 1 | PLATTE | QS | |
1.50 EUR | ||
| 125 | 868313-10 | 1 | KABELSATZ | QS | |
12.20 EUR | ||
| 126 | 861422-02 | 1 | ANSCHLAG | QS | |
7.20 EUR | ||
| 127 | 861453-00 | 1 | DISTANZSCHEIBE | QS | |
2.90 EUR | ||
| 128 | 949886-11 | 2 | SCHRAUBE | QS | |
0.80 EUR | ||
| 129 | 861421-01 | 1 | HALTERUNG | QS | |
7.20 EUR | ||
| 130 | 862180-08 | 1 | BEFESTIGUNGSHALTER | QS | |
45.70 EUR | ||
| 131 | 861452-00 | 1 | KNOPF | QS | |
2.20 EUR | ||
| 133 | 861423-00 | 2 | ENDKAPPE | QS | |
1.30 EUR | ||
| 134 | 860073-14 | 2 | UNTERLEGSCHEIBE | QS | |
0.80 EUR | ||
| 136 | 860445-00 | 1 | ABDECKUNG | QS | |
4.40 EUR | ||
| 137 | 945841-00 | 1 | LÜFTER | QS | |
2.90 EUR | ||
| 138 | 861345-00 | 1 | ZSB GEHAEUSE | QS | |
12.20 EUR | ||
| 139 | 861336-02 | 1 | BREMSE | QS | |
5.40 EUR | ||
| 140 | 863015-00 | 1 | VERBINDUNGSSTANGE | QS | |
0.80 EUR | ||
| 142 | 868412-04 | 1 | STATOR SA 230V | QS | |
200.30 EUR | ||
| 143 | 860080-02 | 1 | RING | QS | |
0.80 EUR | ||
| 145 | 861349-00 | 1 | SPRENGRING | QS | |
0.80 EUR | ||
| 146 | 861338-00 | 1 | FEDER | QS | |
0.80 EUR | ||
| 147 | 949894-12 | 2 | SCHRAUBE | QS | |
0.80 EUR | ||
| 149 | 868768-07 | 1 | KUGELLAGER | QS | |
5.90 EUR | ||
| 150 | 861721-12 | 1 | KUGELLAGER | QS | |
2.90 EUR | ||
| 152 | 947614-00 | 1 | PLATTE | QS | |
2.20 EUR | ||
| 154 | 861917-02 | 1 | SCHUTZ | QS | |
6.50 EUR | ||
| 155 | 860083-04 | 2 | MUTTER | QS | |
0.80 EUR | ||
| 156 | 760298-01 | 3 | EINSATZ | QS | |
0.80 EUR | ||
| 157 | 860610-01 | 1 | SCHUBSTANGE | QS | |
5.40 EUR | ||
| 159 | 861923-00 | 1 | SKALA | QS | |
2.60 EUR | ||
| 160 | 941535-00 | 1 | MUTTER | QS | |
0.80 EUR | ||
| 161 | 860084-03 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 162 | 123106-00 | 1 | BAND | QS | |
0.80 EUR | ||
| 166 | 949702-42 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 168 | 861257-00 | 1 | VERBINDER | QS | |
0.90 EUR | ||
| 170 | 330045-49 | 7 | SCHRAUBE | QS | |
0.80 EUR | ||
| 175 | 946862-01 | 1 | SKALA | QS | |
2.40 EUR | ||
| 181 | 868743-03 | 1 | ANSCHLAG | QS | |
13.90 EUR | ||
| 187 | 860083-13 | 2 | MUTTER | QS | |
0.80 EUR | ||
| 191 | 868708-00 | 1 | KUGEL | QS | |
0.80 EUR | ||
| 192 | 861978-00 | 1 | ANSCHLAG | QS | |
16.70 EUR | ||
| 193 | 860073-08 | 2 | UNTERLEGSCHEIBE | QS | |
0.80 EUR | ||
| 194 | 931997-00 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 196 | 949743-02 | 2 | SCHRAUBE | M8 x 14mm | QS | |
0.80 EUR | |
| 838 | 559570-99 | 1 | STECKHUELSE | QS | |
40.20 EUR | ||
| 847 | 868411-01 | 1 | ANKER ZSB | QS | |
78.10 EUR |
* Die angezeigten Preise sind unverbindliche Listenpreise ohne MwSt und Versandkosten.Wir behalten uns das Recht vor, Preise und Bedingungen ohne vorherige Ankündigung zu ändern.
