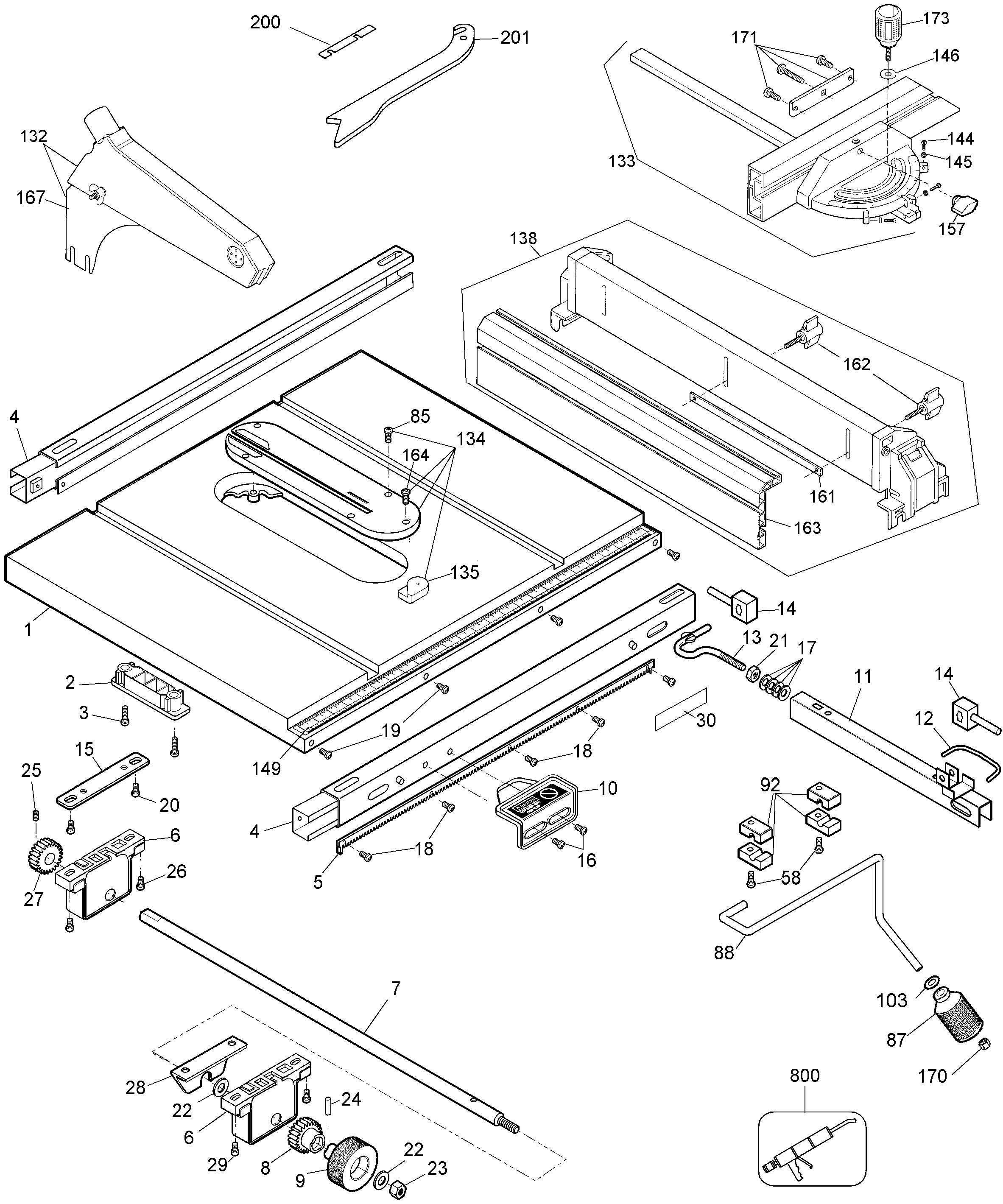

DW744 TISCH SAGEN Type 2 | Zeichnungen
Dokumente
Parts List
Bitte Drop-down-Menü beachten, da es für einige Produkte mehrere Zeichnungen geben kann
Druckfreundlich
Ganze Seite anzeigen
| Item No. | Product Number | Qty Per | Product Description | ALLGEMEINE BESCHREIBUNG | Other Info | Märkte | Product Status | Richtpreis |
|---|---|---|---|---|---|---|---|---|
| 1 | 5140001-84 | 1 | TISCHKIT | QS |  |
270.70 EUR | ||
| 2 | 385940-00 | 2 | HANDLE | QS | |
1.30 EUR | ||
| 3 | 330045-13 | 9 | SCHRAUBE | M5x0.8x10 MTL THDFMG | QS |  |
0.80 EUR | |
| 4 | 387689-00 | 2 | SCHIENE | QS | |
68.30 EUR | ||
| 5 | 387689-00 | 2 | SCHIENE | QS | |
68.30 EUR | ||
| 6 | 153453-00 | 2 | LAGER ZSB | QS | |
13.90 EUR | ||
| 7 | 153472-00 | 1 | SCHAFT | QS | |
5.40 EUR | ||
| 8 | 153434-00 | 1 | ZWISCHENWELLE | QS | |
2.20 EUR | ||
| 9 | 153433-01 | 1 | KNOPF | QS | |
3.80 EUR | ||
| 10 | 398601-01 | 1 | INDICATOR SCALE | QS | ||||
| 11 | 153381-01 | 1 | ARM | QS | |
4.40 EUR | ||
| 12 | 153384-00 | 1 | VERBINDUNG | QS | |
0.90 EUR | ||
| 13 | 153385-00 | 1 | FESTSTELLSTIFT | QS | |
3.50 EUR | ||
| 14 | 153386-01 | 2 | FESTSTELLSTIFT | 5.85MM DIA | QS | |
5.90 EUR | |
| 15 | 153406-00 | 1 | PLATTE | QS | |
2.40 EUR | ||
| 16 | 153460-00 | 7 | SCHRAUBE | QS | |
0.80 EUR | ||
| 17 | 153537-00 | 4 | UNTERLEGSCHEIBE | QS | |
0.80 EUR | ||
| 18 | 330045-12 | 10 | SCHRAUBE | QS | |
0.80 EUR | ||
| 19 | 330045-24 | 10 | SCHRAUBE | QS | |
0.80 EUR | ||
| 20 | 153459-01 | 2 | BOLZEN | QS | |
1.10 EUR | ||
| 21 | 385137-00 | 1 | MUTTER | QS | |
0.80 EUR | ||
| 22 | 330016-04 | 3 | UNTERLEGSCHEIBE | QS | |
0.80 EUR | ||
| 23 | 330021-03 | 3 | MUTTER | QS | |
0.80 EUR | ||
| 24 | 098162-18 | 1 | SPRING PIN | QS | ||||
| 25 | 330022-02 | 1 | SCHRAUBE | SET | QS | |
0.80 EUR | |
| 26 | 330045-14 | 4 | SCHRAUBE | QS | |
0.80 EUR | ||
| 27 | 386420-01 | 1 | ZWISCHENWELLE | QS | |
3.80 EUR | ||
| 28 | 153541-00 | 1 | HALTER | QS | |
2.20 EUR | ||
| 29 | 330045-15 | 2 | SCHRAUBE | QS | |
0.80 EUR | ||
| 30 | 153543-00 | 1 | SCHILD | QS | |
0.80 EUR | ||
| 31 | 153547-01 | 1 | HALTERUNGSPLATTE | QS | |
147.00 EUR | ||
| 32 | 153419-00 | 1 | VERBINDUNG | QS | |
7.20 EUR | ||
| 33 | 153449-00 | 1 | DISTANZSCHEIBE | QS | |
0.90 EUR | ||
| 34 | 330045-32 | 1 | SCHRAUBE | M8x1.25x20 MTLTHDFMG | QS | |
0.90 EUR | |
| 35 | 153447-00 | 1 | FEDER | QS | |
2.60 EUR | ||
| 36 | 386158-00 | 1 | MITNEHMER | QS | |
4.40 EUR | ||
| 37 | 153473-00 | 1 | SCREW.SPECIAL | QS | |
34.80 EUR | ||
| 38 | 153446-00 | 1 | HALTER | QS | |
1.50 EUR | ||
| 39 | 153441-00 | 1 | UNTERLEGSCHEIBE | QS | |
0.80 EUR | ||
| 40 | 380061-00 | 1 | UNTERLEGSCHEIBE | QS | |
1.80 EUR | ||
| 41 | 153442-00 | 1 | UNTERLEGSCHEIBE | QS | |
0.80 EUR | ||
| 42 | 153443-00 | 1 | BUCHSE | QS | |
1.80 EUR | ||
| 44 | 153424-01 | 1 | LAGERBLOCK | QS | |
7.20 EUR | ||
| 45 | 330036-08 | 1 | STIFT | QS | |
0.80 EUR | ||
| 46 | 153476-05SV | 1 | GETR.GEH.ABDECKUNG | QS | |
238.50 EUR | ||
| 47 | 153403-01 | 5 | UNTERLEGPLATTE | QS | |
0.90 EUR | ||
| 48 | 153404-01 | 1 | PLATTE | QS | |
1.30 EUR | ||
| 49 | 389198-00 | 2 | SCHRAUBE | M6x20THDFMG BLLVILLE | QS | |
1.10 EUR | |
| 50 | 153389-00 | 1 | O-RING | QS | |
1.30 EUR | ||
| 51 | 153368-01 | 1 | GETR.GEH. | QS | |
18.30 EUR | ||
| 52 | 701297-00 | 1 | DICHTUNG | QS | |
0.80 EUR | ||
| 53 | 99180-24 | 1 | DICHTUNG | QS | |
0.80 EUR | ||
| 54 | 153431-00 | 4 | PLATTE | QS | |
1.30 EUR | ||
| 55 | 153432-00 | 4 | DISTANZSCHEIBE | QS | |
0.80 EUR | ||
| 56 | 085931-00 | 1 | KUGELLAGER | QS | ||||
| 57 | 153402-00 | 1 | STIFT | QS | |
0.90 EUR | ||
| 58 | 330045-16 | 7 | SCHRAUBE | QS | |
0.80 EUR | ||
| 59 | 137382-00 | 1 | HUELSE | QS | |
0.90 EUR | ||
| 60 | 87205-00 | 2 | ZÜNDKERZE | QS | |
0.80 EUR | ||
| 61 | 389786-02 | 1 | GEHAEUSE | QS | |
9.00 EUR | ||
| 62 | 330045-20 | 4 | SCHRAUBE | M5*45 T25 | QS | |
0.80 EUR | |
| 63 | 153400-00 | 1 | ENDKAPPE | QS | |
3.50 EUR | ||
| 64 | 330019-20 | 2 | SCHRAUBE | QS | |
0.80 EUR | ||
| 66 | 153527-01SV | 1 | ANKER ZSB | QS | |
115.50 EUR | ||
| 67 | 144803-00 | 1 | SPRENGRING | QS | |
0.80 EUR | ||
| 68 | 605040-27 | 1 | KUGELLAGER | QS | |
2.40 EUR | ||
| 69 | 605040-20 | 2 | KUGELLAGER | 12 x 28 x 8mm | QS | |
2.90 EUR | |
| 70 | 400677-00 | 1 | SPRENGRING | QS | |
0.80 EUR | ||
| 71 | 144798-07 | 1 | FELD | QS | |
31.40 EUR | ||
| 72 | 146723-01 | 1 | ABDECKUNG | QS | |
2.20 EUR | ||
| 73 | 145323-06 | 2 | KOHLE ZSB | QS | |
3.80 EUR | ||
| 74 | 147097-09 | 2 | KOHLEHALTER ZSB | QS | |
16.70 EUR | ||
| 75 | 448084-01 | 2 | KOHLEKAPPE | QS | |
3.80 EUR | ||
| 76 | 330019-19 | 2 | SCHRAUBE | QS | |
0.90 EUR | ||
| 77 | 48822-00 | 1 | KABELKLEMME | QS | |
0.80 EUR | ||
| 78 | 153511-00 | 1 | KABELKLEMME | QS | |
0.80 EUR | ||
| 79 | 618084-00 | 2 | STOP | QS | |
1.50 EUR | ||
| 80 | 153427-09 | 1 | VORD.SCHALTBERTT | QS | |
31.40 EUR | ||
| 82 | 153637-01 | 2 | SCHRAUBE | QS | |
0.80 EUR | ||
| 84 | 153401-02 | 1 | ZEIGER | QS | |
1.30 EUR | ||
| 85 | 330045-44 | 6 | SCHRAUBE | QS | |
0.80 EUR | ||
| 86 | 153518-00 | 2 | HALTER | QS | |
1.80 EUR | ||
| 87 | 153417-01 | 1 | KNOPF | QS | |
2.40 EUR | ||
| 88 | 391821-00 | 1 | HEBEL | QS | |
2.90 EUR | ||
| 89 | 330015-03 | 1 | MUTTER | M8x1.25 | QS | |
0.80 EUR | |
| 90 | 153412-00 | 1 | KURBELSATZ | QS | |
9.00 EUR | ||
| 91 | 153420-01 | 1 | HANDLE | QS | |
4.40 EUR | ||
| 92 | 153379-00 | 4 | LAGERBLOCK | QS | |
0.80 EUR | ||
| 94 | 153423-00 | 1 | STANGE | QS | |
7.20 EUR | ||
| 95 | 153405-00 | 1 | HALTER | QS | |
4.40 EUR | ||
| 97 | 153421-00 | 2 | KAMM | QS | |
1.10 EUR | ||
| 99 | 153450-00 | 2 | SICHERUNGSSCHEIBE | QS | |
0.80 EUR | ||
| 100 | 153451-00 | 1 | LAGER | QS | |
0.90 EUR | ||
| 102 | 153439-00 | 1 | MUTTER | QS | |
2.20 EUR | ||
| 103 | 330016-03 | 2 | UNTERLEGSCHEIBE | QS | |
0.80 EUR | ||
| 105 | 648899-00SV | 1 | RADKRANZ | QS | |
147.00 EUR | ||
| 106 | 153528-00 | 1 | ADAPTER | QS | |
2.40 EUR | ||
| 109 | 330019-13 | 6 | SCHRAUBE | M4X19 T20 | QS | |
0.80 EUR | |
| 111 | 153478-01 | 1 | SCHEIBE INNEN | QS | |
5.40 EUR | ||
| 112 | 386764-02 | 1 | AUSSERER FLANSCH | QS | |
3.80 EUR | ||
| 113 | 153351-04 | 1 | BODENPLATTE | QS | |
140.10 EUR | ||
| 114 | 153496-00 | 4 | FUSS | QS | |
0.90 EUR | ||
| 115 | 386588-00 | 1 | SCHILD | QS | |
3.50 EUR | ||
| 116 | 153430-00 | 1 | ZUENDKERZENSCHLÜSSEL | QS | |
2.40 EUR | ||
| 117 | 392666-00 | 1 | NUT WING | QS | |
1.10 EUR | ||
| 118 | 153502-00 | 1 | BOLZEN | QS | |
1.10 EUR | ||
| 119 | 153503-00 | 1 | MUTTER | QS | |
0.80 EUR | ||
| 120 | 153512-00 | 1 | ZUENDKERZENSCHLÜSSEL | QS | |
2.60 EUR | ||
| 121 | 153460-01 | 4 | SCHRAUBE | QS | |
0.80 EUR | ||
| 122 | 386965-03 | 1 | SCHALTER ZSB | QS | |
151.90 EUR | ||
| 125 | 330016-07 | 2 | UNTERLEGSCHEIBE | QS | |
0.80 EUR | ||
| 126 | 148641-00 | 2 | LOCK-NUT | QS | |
0.80 EUR | ||
| 129 | 330019-02 | 4 | SCHRAUBE | QS | |
0.80 EUR | ||
| 132 | 386606-02 | 1 | SCHUTZ ZSB | QS | |
106.10 EUR | ||
| 133 | 429801-00 | 1 | GEHRUNGSANSCHLAG | QS | |
68.30 EUR | ||
| 134 | 388292-01SV | 1 | PLATTE ZSB | QS | |
68.30 EUR | ||
| 135 | 390858-00 | 1 | KAMM | QS | |
2.40 EUR | ||
| 138 | 386743-01 | 1 | ANSCHLAG ZSB | QS | |
115.50 EUR | ||
| 144 | 330045-08 | 3 | SCHRAUBE | QS | |
0.80 EUR | ||
| 145 | 330015-01 | 3 | MUTTER | QS | |
0.80 EUR | ||
| 146 | 99361-14 | 1 | UNTERLEGSCHEIBE | QS | |
4.40 EUR | ||
| 149 | 386617-00 | 1 | SKALA | QS | |
5.40 EUR | ||
| 150 | 330045-05 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 151 | 385969-00 | 1 | UNTERER SCHUTZ | QS | |
1.30 EUR | ||
| 153 | 387435-00 | 1 | OBERER SCHUTZ | QS | |
2.20 EUR | ||
| 155 | 386936-00 | 1 | DICHTUNG | QS | |
2.60 EUR | ||
| 156 | 386756-00 | 1 | ADAPTER | QS | |
6.50 EUR | ||
| 157 | 147107-00 | 1 | KNOPF | QS | |
1.30 EUR | ||
| 158 | 145332-00 | 4 | ANSCHLUSSKLEMME | QS | |
0.80 EUR | ||
| 159 | 388062-00 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 160 | 386823-00 | 1 | MUTTER | QS | |
2.20 EUR | ||
| 161 | 386615-00 | 1 | PLATTE | QS | 2.40 EUR | |||
| 162 | 147107-04 | 2 | KNOPF | QS | |
1.50 EUR | ||
| 163 | 386616-00 | 1 | ANSCHLAG | QS | |
22.30 EUR | ||
| 164 | 330019-12 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 165 | 429731-00 | 1 | KABELKLEMME | QS | |
2.60 EUR | ||
| 166 | 690673 | 2 | VERBINDER | 0.1 x 4.0in | QS | |
0.80 EUR | |
| 167 | 386604-00 | 1 | SPALTKEIL | QS | |
16.70 EUR | ||
| 168 | 389198-00 | 4 | SCHRAUBE | M6x20THDFMG BLLVILLE | QS | |
1.10 EUR | |
| 170 | 389118-00 | 1 | MUTTER | QS | |
0.80 EUR | ||
| 171 | 429915-00 | 1 | PLATTENKIT | QS | |
7.20 EUR | ||
| 173 | 429966-00 | 1 | KNOPF | QS | |
3.50 EUR | ||
| 200 | 385369-00 | 1 | UNTERLEGPLATTE | QS | |
29.30 EUR | ||
| 201 | 389276-00SV | 1 | PUSHSTICK&CHAIN | QS | ||||
| 800 | 429954-01 | 1 | FETT | NYE RHEOLUBE 380G1, 500grams JAR | QS | 81.70 EUR | ||
| 800 | 429954-00 | 1 | FETT | NYE RHEOLUBE 380G1, 7LBS. / 3175 GRAMS | QS | 520.80 EUR |
* Die angezeigten Preise sind unverbindliche Listenpreise ohne MwSt und Versandkosten.Wir behalten uns das Recht vor, Preise und Bedingungen ohne vorherige Ankündigung zu ändern.
