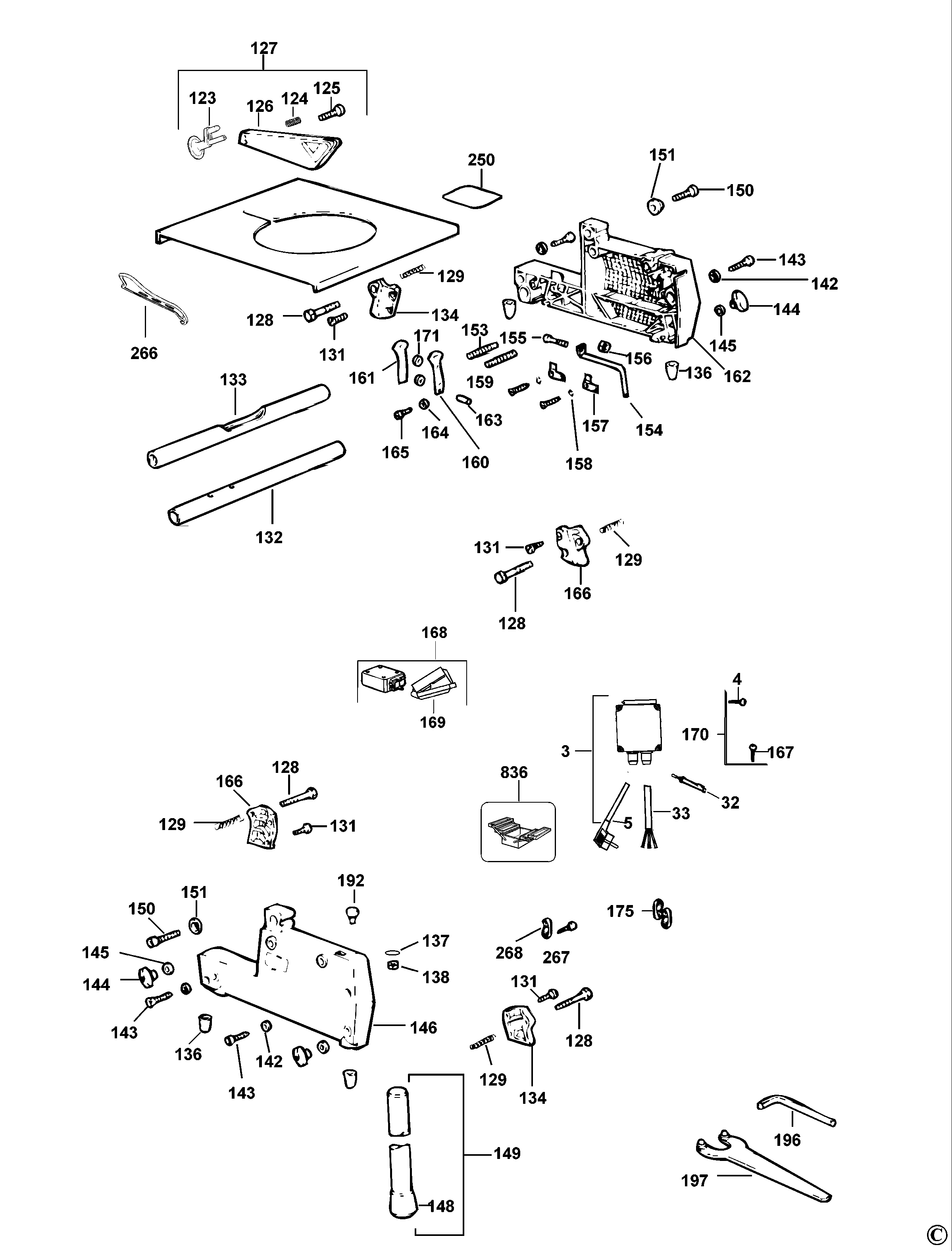

DW742 KOMBINOVANÁ PILA Type 1 | Výkresy
Dokumenty
Seznam náhradních dílů
Zobrazte si rozevírací nabídku, pro některé výrobky může být k dispozici více výkresů
Verze pro tisk
Zobrazit celou stránku
| Položka č. | Číslo výrobku | Množství na | Popis výrobku | General Description | Další info | Trhy | Stav výrobku | Směrná cena |
|---|---|---|---|---|---|---|---|---|
| 1 | 868410-00 | 1 | ROTOR | CH |  |
1588.60 CZK | ||
| 2 | 868395-09 | 1 | MOTOR SA 230V | CH | |
5288.40 CZK | ||
| 3 | 861048-00 | 1 | SWITCHBOX SA | CH |  |
1588.60 CZK | ||
| 4 | 930076-00 | 4 | ŠROUB | CH | |
13.00 CZK | ||
| 5 | 860731-00 | 1 | KABEL | CH | |
408.20 CZK | ||
| 6 | 172125701 | 2 | KLÍN | CH | |
13.00 CZK | ||
| 7 | 861085-04 | 1 | KONCOVÁ KRYTKA | CH | |
902.20 CZK | ||
| 8 | 860089-17 | 4 | SCREW.TEMP | CH | |
13.00 CZK | ||
| 9 | 942413-02 | 1 | VENTILÁTOR | CH | |
106.60 CZK | ||
| 10 | 861036-00 | 1 | KRYT VENTILÁTORU | CH | |
106.60 CZK | ||
| 11 | 942453-00 | 1 | OVLADAČ | CH | |
57.20 CZK | ||
| 12 | 949726-05 | 1 | MATICE | CH | |
13.00 CZK | ||
| 13 | 861069-00 | 1 | SUD | CH | |
215.80 CZK | ||
| 14 | 761054-00 | 1 | PRUŽINA | CH | |
13.00 CZK | ||
| 15 | 941798-00 | 1 | POJISTNÝ KOLÍK | CH | |
57.20 CZK | ||
| 16 | 942329-00 | 7 | ŠROUB | CH | |
13.00 CZK | ||
| 17 | 761065-00 | 1 | KOLÍK | CH | |
13.00 CZK | ||
| 18 | 941880-00 | 1 | ŠROUB | CH | |
13.00 CZK | ||
| 19 | N377168 | 1 | KRYT SPÍNAČE | CH | |
174.20 CZK | ||
| 20 | 941549-00 | 1 | KOLÍK | CH | |
13.00 CZK | ||
| 22 | 942363-00 | 1 | VŘETENO | CH | |
509.60 CZK | ||
| 23 | 861060-01 | 1 | KOTOUČ | CH | |
366.60 CZK | ||
| 24 | 860088-23 | 1 | ŠROUB | CH | |
20.80 CZK | ||
| 27 | 949884-01 | 1 | PÁKA | CH | |
127.40 CZK | ||
| 29 | 941872-00 | 1 | KOLÍK | CH | |
26.00 CZK | ||
| 30 | 941800-00 | 2 | POJISTNÁ PODLOŽKA | CH | |
31.20 CZK | ||
| 32 | 942277-00 | 2 | CHRÁNIČ | CH | |
70.20 CZK | ||
| 33 | 861043-00 | 1 | KABEL MOTORU | CH | |
408.20 CZK | ||
| 34 | 945620-00 | 1 | VŘETENO | CH | |
551.20 CZK | ||
| 36 | 941886-00 | 2 | POUZDRO | CH | |
36.40 CZK | ||
| 37 | 860085-32 | 1 | ŠROUB | M8 X 160 | CH | |
83.20 CZK | |
| 39 | 949743-01 | 2 | ŠROUB | CH | |
31.20 CZK | ||
| 40 | 869230-01 | 1 | OTOČNÝ STŮL | CH | |
3762.20 CZK | ||
| 41 | 942364-00 | 1 | DESKA | CH | |
127.40 CZK | ||
| 42 | 942234-00 | 1 | POJISTNÝ KOLÍK | CH | |
57.20 CZK | ||
| 43 | 861064-00 | 1 | PRAVÉ MĚŘÍTKO | CH | |
106.60 CZK | ||
| 44 | 861065-00 | 1 | LEVÉ MĚŘÍTKO | CH | |
106.60 CZK | ||
| 45 | 942450-00 | 1 | OVLADAČ | CH | |
20.80 CZK | ||
| 46 | 868256-00 | 10 | ŠROUB | CH | |
13.00 CZK | ||
| 47 | 942272-00 | 1 | ŠROUB | CH | |
13.00 CZK | ||
| 48 | 861062-00 | 1 | PŘIPEVNĚNÝ STŮL | CH | |
3107.00 CZK | ||
| 49 | 868285-02 | 1 | ZADNÍ VODÍTKO | CH | |
6097.00 CZK | ||
| 50 | 942400-01 | 1 | SVORKA | CH | |
106.60 CZK | ||
| 51 | 930563-00 | 1 | LOŽISKO | CH | |
156.00 CZK | ||
| 52 | 942476-01 | 1 | SEGMENT | CH | |
1747.20 CZK | ||
| 53 | 860085-28 | 2 | ŠROUB | CH | |
13.00 CZK | ||
| 54 | 861983-01 | 1 | PODLOŽKA | CH | |
20.80 CZK | ||
| 55 | 861038-00 | 1 | ŘEMEN | CH | |
452.40 CZK | ||
| 56 | 861040-00 | 1 | ŘEMENICE | CH | |
174.20 CZK | ||
| 57 | 760233-00 | 1 | KOLÍK | CH | |
13.00 CZK | ||
| 58 | 941807-00 | 1 | OVLADAČ | CH | |
62.40 CZK | ||
| 59 | 860491-01 | 1 | PRUŽINA | CH | |
13.00 CZK | ||
| 60 | 861286-02 | 1 | SKŘÍŇ SA | CH | |
3762.20 CZK | ||
| 61 | 860155-08 | 1 | LOŽISKO | CH | |
215.80 CZK | ||
| 62 | 861055-01 | 1 | PŘÍRUBA | CH | |
332.80 CZK | ||
| 63 | 860084-11 | 2 | ŠROUB | CH | |
13.00 CZK | ||
| 64 | 860094-00 | 3 | SCREW.TEMP | CH | |
13.00 CZK | ||
| 67 | 942490-00 | 1 | POUZDRO | CH | |
62.40 CZK | ||
| 68 | 860079-05 | 1 | POJISTNÝ KROUŽEK | CH | |
20.80 CZK | ||
| 69 | 868571-00 | 1 | SADA PŘÍRUBY SA | CH | |
551.20 CZK | ||
| 70 | 868571-00 | 1 | SADA PŘÍRUBY SA | CH | |
551.20 CZK | ||
| 72 | 761295-00 | 1 | ŠROUB | CH | |
31.20 CZK | ||
| 73 | 861705-00 | 1 | POJISTNÝ KROUŽEK SA | CH | |
174.20 CZK | ||
| 74 | 861039-01 | 1 | ŘEMENICE | CH | |
174.20 CZK | ||
| 75 | 942394-05 | 1 | ZADNÍ KRYT | CH | |
332.80 CZK | ||
| 76 | 942500-00 | 1 | VŘETENO | CH | |
366.60 CZK | ||
| 77 | 941602-00 | 1 | PODLOŽKA | CH | |
13.00 CZK | ||
| 78 | 860322-00 | 1 | POJISTNÝ KROUŽEK | CH | |
13.00 CZK | ||
| 79 | 942263-01 | 1 | OVLADAČ | CH | |
140.40 CZK | ||
| 80 | 945767-02 | 1 | DRŽÁK | CH | |
452.40 CZK | ||
| 81 | 945739-02 | 1 | ŠTÍPACÍ KLÍN | CH | |
332.80 CZK | ||
| 82 | 949886-16 | 1 | ŠROUB | CH | |
13.00 CZK | ||
| 83 | 860089-18 | 1 | ŠROUB | CH | |
13.00 CZK | ||
| 84 | 942416-00 | 1 | SVORKOVNICE | CH | |
106.60 CZK | ||
| 85 | 861037-00 | 1 | KRYT ŘEMENU | CH | |
174.20 CZK | ||
| 86 | 860089-13 | 1 | ŠROUB | CH | |
13.00 CZK | ||
| 88 | 946214-01 | 1 | DRŽÁK | CH | |
52.00 CZK | ||
| 89 | 949772-43 | 1 | KONDENZÁTOR | CH | |
252.20 CZK | ||
| 91 | 942485-00 | 2 | KRYT | CH | |
62.40 CZK | ||
| 93 | 861704-02 | 1 | KRYT SA | GREY | CH | |
902.20 CZK | |
| 94 | 867403-00 | 1 | PÁKA | CH | |
174.20 CZK | ||
| 95 | 942482-01 | 1 | POLOVINA RUKOJETI | CH | |
174.20 CZK | ||
| 96 | 861087-00 | 1 | SPÍNACÍ RUKOJEŤ | CH | |
106.60 CZK | ||
| 97 | 942108-02 | 1 | PÁKA SA | CH | |
408.20 CZK | ||
| 98 | 946646-00 | 1 | TĚSNĚNÍ | CH | |
31.20 CZK | ||
| 99 | 949734-09 | 1 | KOLÍK | CH | |
13.00 CZK | ||
| 100 | 760233-00 | 1 | KOLÍK | CH | |
13.00 CZK | ||
| 101 | 860084-13 | 2 | ŠROUB | CH | |
13.00 CZK | ||
| 104 | 860089-21 | 1 | ŠROUB | CH | |
13.00 CZK | ||
| 105 | 860089-14 | 1 | ŠROUB | CH | |
13.00 CZK | ||
| 106 | 941544-00 | 1 | KABELOVÁ PŘÍCHYTKA | CH | |
91.00 CZK | ||
| 107 | 942493-00 | 1 | KOLÍK | CH | |
20.80 CZK | ||
| 108 | 861054-01 | 1 | ŠROUB | CH | |
31.20 CZK | ||
| 110 | 942182-00 | 1 | KOLÍK | CH | |
31.20 CZK | ||
| 112 | 949725-05 | 1 | PRUŽINA | CH | |
36.40 CZK | ||
| 113 | 860085-17 | 1 | ŠROUB | CH | |
13.00 CZK | ||
| 114 | 861380-00 | 1 | HLOUBKOVÝ DORAZ | CH | |
452.40 CZK | ||
| 115 | 860083-12 | 1 | NUT M6 | CH | |
13.00 CZK | ||
| 116 | 942244-00 | 1 | POUZDRO | CH | |
20.80 CZK | ||
| 117 | 861096-01 | 2 | VÁLEC | CH | |
91.00 CZK | ||
| 118 | 861095-01 | 2 | TLUMIČ | CH | |
20.80 CZK | ||
| 119 | 942264-00 | 2 | KOLÍK | CH | |
20.80 CZK | ||
| 120 | 861380-00 | 1 | HLOUBKOVÝ DORAZ | CH | |
452.40 CZK | ||
| 121 | 860073-08 | 1 | PODLOŽKA | CH | |
13.00 CZK | ||
| 123 | N162670 | 1 | OTOČNÝ ČEP | CH | |
62.40 CZK | ||
| 124 | 941622-00 | 1 | PRUŽINA | CH | |
13.00 CZK | ||
| 125 | 860084-20 | 1 | ŠROUB | CH | |
13.00 CZK | ||
| 126 | N162669 | 1 | HORNÍ KRYT | CH | |
174.20 CZK | ||
| 127 | N164678 | 1 | KRYT SA | CH | |
600.60 CZK | ||
| 128 | 860301-09 | 4 | ŠROUB | CH | |
20.80 CZK | ||
| 129 | 761054-00 | 4 | PRUŽINA | CH | |
13.00 CZK | ||
| 131 | 330045-55 | 1 | ŠROUB | M5x55 MTL THD FMG | CH | |
13.00 CZK | |
| 132 | 861074-01 | 1 | PŘÍČNÁ VZPĚRA | CH | |
215.80 CZK | ||
| 133 | 861075-00 | 1 | PŘÍČNÁ VZPĚRA | CH | 291.20 CZK | |||
| 134 | 861078-02 | 2 | LEVÁ SVORKA | CH | |
62.40 CZK | ||
| 136 | 942375-00 | 4 | NOHA | CH | |
20.80 CZK | ||
| 137 | 860078-02 | 1 | PODLOŽKA | CH | |
13.00 CZK | ||
| 138 | 860083-15 | 1 | MATICE | CH | |
13.00 CZK | ||
| 142 | 98197-08 | 4 | PODLOŽKA | CH | |
13.00 CZK | ||
| 143 | 942447-00 | 4 | ŠROUB | CH | |
20.80 CZK | ||
| 144 | 941756-00 | 4 | OVLADAČ | CH | |
36.40 CZK | ||
| 145 | 860073-03 | 1 | WASHER M8 | CH | |
13.00 CZK | ||
| 146 | 861088-02 | 1 | LEVÝ BOK | CH | |
2106.00 CZK | ||
| 148 | 861073-00 | 4 | NOHA | CH | |
174.20 CZK | ||
| 149 | 861076-00 | 4 | NOHA SA | CH | |
174.20 CZK | ||
| 150 | 942041-00 | 1 | ŠROUB | CH | |
20.80 CZK | ||
| 151 | 861068-00 | 1 | PODLOŽKA | CH | |
26.00 CZK | ||
| 153 | 942522-00 | 2 | PRUŽINA | CH | |
13.00 CZK | ||
| 154 | 942098-00 | 1 | ZAJIŠŤOVACÍ ZAŘÍZENÍ | CH | |
156.00 CZK | ||
| 155 | 942185-00 | 1 | ŠROUB | M6 | CH | |
20.80 CZK | |
| 156 | 860083-12 | 1 | NUT M6 | CH | |
13.00 CZK | ||
| 157 | 942104-00 | 2 | MŮSTEK | CH | |
20.80 CZK | ||
| 158 | 761035-00 | 1 | PODLOŽKA | CH | |
13.00 CZK | ||
| 159 | 860094-00 | 2 | SCREW.TEMP | CH | |
13.00 CZK | ||
| 160 | 861071-00 | 1 | PŘÍCHYTKA | CH | |
52.00 CZK | ||
| 161 | 861070-00 | 1 | ZAJIŠŤOVACÍ ZAŘÍZENÍ | CH | |
41.60 CZK | ||
| 162 | 861089-02 | 1 | PRAVÝ BOK | CH | |
2392.00 CZK | ||
| 163 | 942365-00 | 1 | KOLÍK | CH | |
20.80 CZK | ||
| 164 | 949876-08 | 2 | PODLOŽKA | CH | |
13.00 CZK | ||
| 165 | 860094-00 | 2 | SCREW.TEMP | CH | |
13.00 CZK | ||
| 166 | 861077-02 | 2 | PRAVÁ SVORKA | CH | |
62.40 CZK | ||
| 167 | 860094-05 | 2 | ŠROUB | CH | |
13.00 CZK | ||
| 168 | 868473-00 | 1 | SPÍNAČ | CH | |
1690.00 CZK | ||
| 169 | N377168 | 1 | KRYT SPÍNAČE | CH | |
174.20 CZK | ||
| 170 | 944341-00 | 1 | KONZOLA | CH | |
91.00 CZK | ||
| 171 | 860073-07 | 2 | WASHER M6 | CH | |
13.00 CZK | ||
| 175 | 861091-00 | 8 | KABELOVÁ PŘÍCHYTKA | CH | |
20.80 CZK | ||
| 192 | 941614-00 | 1 | NOHA | CH | |
41.60 CZK | ||
| 196 | 860098-04 | 1 | WRENCH 6 MM | CH | |
20.80 CZK | ||
| 197 | 939072-00 | 1 | KLÍČ | CH | |
70.20 CZK | ||
| 198 | 861063-00 | 1 | ZÁPADKA STOLU | CH | |
127.40 CZK | ||
| 200 | 861097-00 | 1 | ŠTÍTEK | CH | |
57.20 CZK | ||
| 201 | 942045-00 | 1 | KOLÍK | CH | |
31.20 CZK | ||
| 202 | 860089-25 | 1 | ŠROUB | CH | |
13.00 CZK | ||
| 210 | 861704-02 | 1 | KRYT SA | GREY | CH | |
902.20 CZK | |
| 211 | 861084-00 | 1 | POJISTNÝ KOLÍK SA | CH | |
408.20 CZK | ||
| 212 | 942492-00 | 1 | BLOK | CH | |
91.00 CZK | ||
| 213 | 860649-01 | 2 | KOLÍK | CH | |
31.20 CZK | ||
| 214 | 945619-00 | 1 | PRUŽINA | CH | |
174.20 CZK | ||
| 215 | 941602-00 | 1 | PODLOŽKA | CH | |
13.00 CZK | ||
| 216 | 860085-18 | 1 | ŠROUB | CH | |
13.00 CZK | ||
| 217 | 941606-00 | 1 | ŠROUB | CH | |
13.00 CZK | ||
| 234 | 760299-00 | 1 | ŠROUB | CH | |
13.00 CZK | ||
| 235 | 946213-02 | 1 | KRYT SA | CH | |
408.20 CZK | ||
| 236 | 946314-00 | 2 | MONTÁŽNÍ PRVEK | CH | |
52.00 CZK | ||
| 241 | 944902-01 | 1 | SADA ŠTÍPACÍHO KLÍNU | CH | |
1539.20 CZK | ||
| 243 | 949870-02 | 1 | ŠROUB | CH | |
13.00 CZK | ||
| 244 | 933652-00 | 1 | PODLOŽKA | CH | |
13.00 CZK | ||
| 246 | 941633-00 | 1 | PODLOŽKA | CH | |
13.00 CZK | ||
| 247 | 860073-01 | 1 | PODLOŽKA | CH | |
13.00 CZK | ||
| 248 | 861098-00 | 1 | ŠTÍTEK | CH | |
127.40 CZK | ||
| 250 | 861099-00 | 1 | ŠTÍTEK | CH | |
20.80 CZK | ||
| 257 | 949795-01 | 4 | ŠROUB | CH | |
31.20 CZK | ||
| 258 | 946620-00 | 1 | KLÍN | CH | |
408.20 CZK | ||
| 259 | 949725-02 | 1 | SPRING 50MM | CH | |
31.20 CZK | ||
| 263 | 861086-00 | 1 | RUKOJEŤ SA | CH | |
408.20 CZK | ||
| 265 | 946315-00 | 1 | TLUMIČ RÁZŮ | CH | |
252.20 CZK | ||
| 266 | 860610-01 | 1 | TLAČNÁ TYČ | CH | |
106.60 CZK | ||
| 267 | 861090-00 | 1 | ŠROUB | CH | |
13.00 CZK | ||
| 268 | 866693-00 | 1 | SVORKA | CH | |
20.80 CZK | ||
| 269 | 949743-03 | 1 | ŠROUB | CH | |
106.60 CZK | ||
| 270 | 942320-03 | 1 | VODÍTKO | CH | |
702.00 CZK | ||
| 271 | 861346-00 | 1 | PRAVÍTKO | CH | |
702.00 CZK | ||
| 272 | 942316-01 | 1 | UPÍNACÍ TYČ | CH | |
91.00 CZK | ||
| 273 | 860073-03 | 1 | WASHER M8 | CH | |
13.00 CZK | ||
| 274 | 941756-00 | 1 | OVLADAČ | CH | |
36.40 CZK | ||
| 275 | 941819-01 | 1 | KONZOLA | CH | |
127.40 CZK | ||
| 276 | 941756-00 | 1 | OVLADAČ | CH | |
36.40 CZK | ||
| 277 | 860092-02 | 1 | MATICE | CH | |
13.00 CZK | ||
| 278 | 860073-07 | 1 | WASHER M6 | CH | |
13.00 CZK | ||
| 279 | 941578-01 | 1 | PRAVÍTKO | CH | |
800.80 CZK | ||
| 280 | 942172-00 | 1 | ZÁKLADNA | CH | |
174.20 CZK | ||
| 282 | 942151-00 | 1 | LIŠTA | CH | |
509.60 CZK | ||
| 283 | 860089-00 | 2 | SCREW.TEMP | CH | |
13.00 CZK | ||
| 284 | 941518-00 | 1 | ŠROUB | CH | |
13.00 CZK | ||
| 285 | 860083-12 | 1 | NUT M6 | CH | |
13.00 CZK | ||
| 286 | 860073-03 | 1 | WASHER M8 | CH | |
13.00 CZK | ||
| 287 | 942308-00 | 1 | REDUKTOR | CH | |
252.20 CZK | ||
| 836 | 559583-99 | 1 | SERVISNÍ NÁŘADÍ | CH | |
57.20 CZK |
* Jedná se o orientační ceny, které se mohou lišit a jsou uvedeny bez DPH a náklady na dopravu.Vyhrazujeme si právo na změnu cen a podmínek bez předchozího upozornění.
