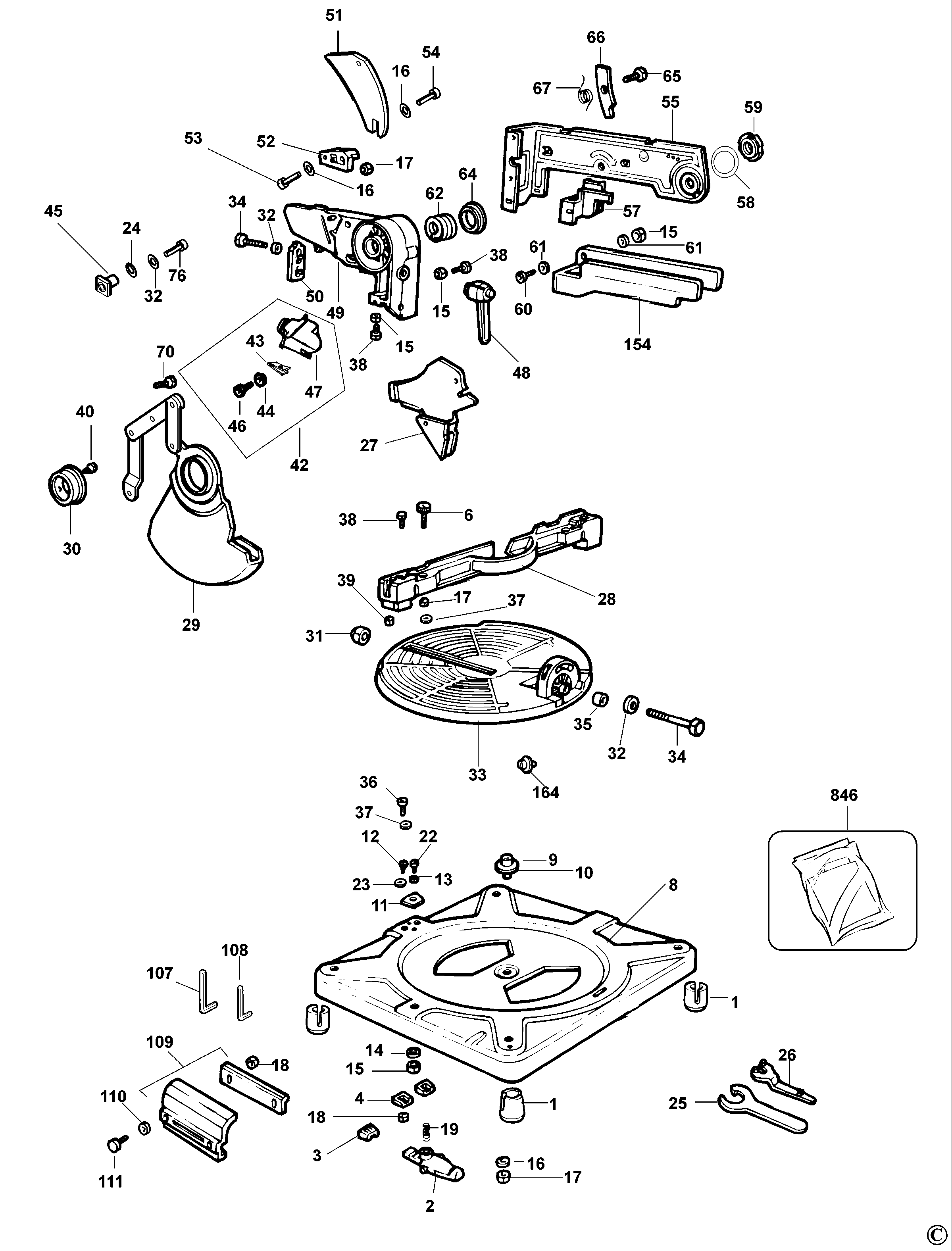

DW710 POKOSOVÁ PILA Type 2 | Výkresy
Dokumenty
Seznam náhradních dílů
Zobrazte si rozevírací nabídku, pro některé výrobky může být k dispozici více výkresů
Verze pro tisk
Zobrazit celou stránku
| Položka č. | Číslo výrobku | Množství na | Popis výrobku | General Description | Další info | Trhy | Stav výrobku | Směrná cena |
|---|---|---|---|---|---|---|---|---|
| 1 | 402804-00 | 4 | NOHA | DE |  |
62.40 CZK | ||
| 2 | 862002-00 | 1 | PÁKA | DE | |
91.00 CZK | ||
| 3 | 760427-00 | 1 | VÍČKO | DE | |
20.80 CZK | ||
| 4 | 863612-00 | 1 | KONZOLA | DE | |
36.40 CZK | ||
| 5 | 860094-03 | 2 | ŠROUB | DE | |
13.00 CZK | ||
| 6 | 862428-00 | 1 | OVLADAČ | DE | |
41.60 CZK | ||
| 7 | 949889-02 | 1 | ŠROUB | DE | |
13.00 CZK | ||
| 8 | 863608-05 | 1 | ZÁKLADNA | DE |  |
800.80 CZK | ||
| 9 | 863072-00 | 1 | KOLÍK | DE | |
41.60 CZK | ||
| 10 | 863702-00 | 1 | DISTANČNÍ VLOŽKA | DE | |
20.80 CZK | ||
| 11 | 863686-00 | 1 | UKAZATEL | DE | |
26.00 CZK | ||
| 12 | 860093-17 | 1 | ŠROUB | DE | |
13.00 CZK | ||
| 13 | 860074-00 | 1 | PRUŽNÁ PODLOŽKA | DE | |
13.00 CZK | ||
| 14 | 860074-02 | 1 | PODLOŽKA | DE | |
13.00 CZK | ||
| 15 | 860083-03 | 1 | MATICE | DE | |
13.00 CZK | ||
| 16 | 860074-03 | 1 | PODLOŽKA | DE | |
13.00 CZK | ||
| 17 | 860092-05 | 1 | MATICE | DE | |
13.00 CZK | ||
| 18 | 860083-02 | 1 | MATICE | DE | |
13.00 CZK | ||
| 19 | 123255-01 | 1 | PRUŽINA | DE | |
20.80 CZK | ||
| 22 | 860084-03 | 1 | ŠROUB | DE | |
13.00 CZK | ||
| 23 | 860073-03 | 1 | WASHER M8 | DE | |
13.00 CZK | ||
| 24 | 860079-03 | 1 | POJISTNÝ KROUŽEK | DE | |
13.00 CZK | ||
| 25 | 949751-07 | 1 | SPANNER 10-13MM | DE | |
57.20 CZK | ||
| 26 | 939072-00 | 1 | KLÍČ | DE | |
70.20 CZK | ||
| 27 | 861918-04 | 1 | KRYT | DE | |
156.00 CZK | ||
| 28 | 862099-01 | 1 | PRAVÍTKO | DE | |
1196.00 CZK | ||
| 29 | 864693-04 | 1 | KRYT SA | DE | |
600.60 CZK | ||
| 30 | 863039-02 | 1 | NÁBOJ | DE | |
20.80 CZK | ||
| 31 | 860092-01 | 1 | MATICE | DE | |
13.00 CZK | ||
| 32 | 860073-03 | 1 | WASHER M8 | DE | |
13.00 CZK | ||
| 33 | 869232-00 | 1 | OTOČNÝ STŮL | DE | |
1146.60 CZK | ||
| 34 | 860086-10 | 1 | ŠROUB | DE | |
20.80 CZK | ||
| 35 | 949748-01 | 1 | POUZDRO | DE | |
70.20 CZK | ||
| 36 | 760219-00 | 1 | ŠROUB | DE | |
13.00 CZK | ||
| 37 | 862447-00 | 3 | DISTANČNÍ VLOŽKA | DE | |
13.00 CZK | ||
| 38 | 860085-09 | 1 | SCREW.TEMP | DE | |
13.00 CZK | ||
| 39 | 860083-12 | 1 | NUT M6 | DE | |
13.00 CZK | ||
| 40 | 330045-49 | 2 | ŠROUB | DE | |
13.00 CZK | ||
| 42 | 868478-00 | 1 | ODVADĚČ PRACHU | DE | |
174.20 CZK | ||
| 43 | 865410-00 | 1 | MONTÁŽNÍ PRVEK | DE | |
13.00 CZK | ||
| 44 | 860073-01 | 1 | PODLOŽKA | DE | |
13.00 CZK | ||
| 45 | 861929-00 | 1 | MATICE | DE | |
83.20 CZK | ||
| 46 | 860084-21 | 1 | ŠROUB | DE | |
13.00 CZK | ||
| 47 | 868478-00 | 1 | ODVADĚČ PRACHU | DE | |
174.20 CZK | ||
| 48 | 949884-01 | 1 | PÁKA | DE | |
127.40 CZK | ||
| 49 | 862182-01 | 1 | PODPĚRA SA | DE | |
600.60 CZK | ||
| 50 | 945641-00 | 1 | DESKA | DE | |
31.20 CZK | ||
| 51 | 861919-00 | 1 | ŠTÍPACÍ KLÍN | DE | |
174.20 CZK | ||
| 52 | 862075-01 | 1 | DISTANČNÍ VLOŽKA | DE | |
57.20 CZK | ||
| 53 | 860093-00 | 1 | ŠROUB | DE | |
13.00 CZK | ||
| 54 | 949886-16 | 1 | ŠROUB | DE | |
13.00 CZK | ||
| 55 | 861890-00 | 1 | RÁM | DE | |
408.20 CZK | ||
| 56 | 949886-21 | 1 | ŠROUB | DE | |
127.40 CZK | ||
| 57 | 861920-00 | 1 | DISTANČNÍ VLOŽKA | DE | |
52.00 CZK | ||
| 58 | 949761-02 | 1 | PODLOŽKA | DE | |
13.00 CZK | ||
| 59 | 949759-01 | 1 | POJISTNÁ MATICE | DE | |
70.20 CZK | ||
| 60 | 860085-07 | 1 | ŠROUB | DE | |
13.00 CZK | ||
| 61 | 720959-00 | 1 | PODLOŽKA | DE | |
13.00 CZK | ||
| 62 | 863606-00 | 1 | LEVÁ PRUŽINA | DE | |
156.00 CZK | ||
| 63 | 863590-00 | 1 | PRAVÁ PRUŽINA | DE | |
156.00 CZK | ||
| 64 | 863611-00 | 1 | PODLOŽKA | DE | |
20.80 CZK | ||
| 65 | 863602-00 | 1 | ŠROUB | DE | |
57.20 CZK | ||
| 66 | 863610-00 | 1 | DESKA | DE | |
41.60 CZK | ||
| 67 | 863604-00 | 1 | PRUŽINA | DE | |
31.20 CZK | ||
| 68 | 863607-00 | 1 | KOLÍK | DE | |
215.80 CZK | ||
| 69 | 861692-00 | 1 | SVORKA | DE | |
31.20 CZK | ||
| 70 | 863262-00 | 1 | ŠROUB | DE | |
57.20 CZK | ||
| 71 | 860094-02 | 1 | ŠROUB | DE | |
13.00 CZK | ||
| 72 | 863605-00 | 1 | KOLÍK | DE | |
52.00 CZK | ||
| 73 | 943030-00 | 1 | O-KROUŽEK | DE | |
13.00 CZK | ||
| 74 | 860088-10 | 1 | KOLÍK | DE | |
13.00 CZK | ||
| 75 | 949853-04 | 1 | ŠROUB | DE | |
20.80 CZK | ||
| 76 | 860093-14 | 1 | ŠROUB | DE | |
13.00 CZK | ||
| 78 | 946469-00 | 1 | OVLADAČ | DE | |
20.80 CZK | ||
| 79 | 863026-00 | 1 | TĚSNĚNÍ | DE | |
13.00 CZK | ||
| 81 | 944650-00 | 1 | PRUŽNÁ PODLOŽKA | DE | |
13.00 CZK | ||
| 82 | 863573-00 | 1 | VSTUP | DE | |
31.20 CZK | ||
| 83 | 862429-05 | 1 | RUKOJEŤ A KRYT | DE | |
291.20 CZK | ||
| 84 | 863613-01 | 1 | TYČ | DE | |
91.00 CZK | ||
| 85 | 402803-01 | 1 | HORNÍ KRYT | DE | |
83.20 CZK | ||
| 86 | 868082-00 | 1 | PRUŽINA | DE | |
13.00 CZK | ||
| 87 | 861963-00 | 1 | POJISTNÝ KOLÍK | DE | |
52.00 CZK | ||
| 89 | 949772-23 | 1 | KONDENZÁTOR | DE | |
291.20 CZK | ||
| 90 | 861930-00 | 1 | SPÍNAČ SA | DE | |
1396.20 CZK | ||
| 91 | 861964-00 | 1 | KRYT | DE | |
127.40 CZK | ||
| 93 | 860084-09 | 1 | ŠROUB | DE | |
13.00 CZK | ||
| 94 | 863026-00 | 1 | TĚSNĚNÍ | DE | |
13.00 CZK | ||
| 95 | 860075-00 | 1 | PODLOŽKA | DE | |
13.00 CZK | ||
| 96 | 860085-07 | 1 | ŠROUB | DE | |
13.00 CZK | ||
| 97 | 861056-00 | 1 | VNĚJŠÍ PŘÍRUBA | DE | |
106.60 CZK | ||
| 98 | 720959-00 | 4 | PODLOŽKA | DE | |
13.00 CZK | ||
| 99 | 860094-03 | 3 | ŠROUB | DE | |
13.00 CZK | ||
| 101 | 860084-22 | 4 | ŠROUB | DE | |
13.00 CZK | ||
| 102 | 861057-01 | 1 | VNITŘNÍ PŘÍRUBA | DE | |
174.20 CZK | ||
| 103 | 869189-02 | 1 | STŮL SA | Inc 107, 108 | DE | |
1294.80 CZK | |
| 104 | 402801-00 | 1 | KONZOLA | DE | |
174.20 CZK | ||
| 105 | 930076-00 | 1 | ŠROUB | DE | |
13.00 CZK | ||
| 106 | 949886-16 | 1 | ŠROUB | DE | |
13.00 CZK | ||
| 107 | 860098-04 | 1 | WRENCH 6 MM | DE | |
20.80 CZK | ||
| 108 | 930574-00 | 1 | HEX KEY 5 MM | DE | |
20.80 CZK | ||
| 109 | 863044-02 | 1 | RUKOJEŤ SA | DE | |
57.20 CZK | ||
| 110 | 860073-01 | 1 | PODLOŽKA | DE | |
13.00 CZK | ||
| 111 | 860089-18 | 1 | ŠROUB | DE | |
13.00 CZK | ||
| 112 | 941844-04 | 1 | KRYT | DE | |
106.60 CZK | ||
| 113 | 949876-06 | 1 | PODLOŽKA | DE | |
13.00 CZK | ||
| 114 | 943582-01 | 1 | SACÍ POTRUBÍ | DE | |
332.80 CZK | ||
| 115 | 861464-00 | 1 | OVLADAČ | DE | |
36.40 CZK | ||
| 116 | 860073-08 | 1 | PODLOŽKA | DE | |
13.00 CZK | ||
| 117 | 860655-01 | 1 | MATICE | DE | |
20.80 CZK | ||
| 118 | 931462-00 | 1 | ŠROUB | DE | |
36.40 CZK | ||
| 119 | 861978-00 | 1 | PRAVÍTKO | DE | |
408.20 CZK | ||
| 120 | 861748-00 | 1 | PLASTOVÁ VLOŽKA | DE | |
20.80 CZK | ||
| 121 | 861982-00 | 1 | PRAVÍTKO SA | DE | |
1294.80 CZK | ||
| 123 | 402800-00 | 1 | KONZOLA | DE | |
252.20 CZK | ||
| 125 | 860472-00 | 1 | KABEL SA | DE | |
408.20 CZK | ||
| 126 | 861422-02 | 1 | PRAVÍTKO | DE | |
174.20 CZK | ||
| 127 | 861453-00 | 1 | DISTANČNÍ VLOŽKA | DE | |
20.80 CZK | ||
| 128 | 949886-11 | 2 | ŠROUB | DE | |
13.00 CZK | ||
| 129 | 861421-01 | 1 | PODPĚRA | DE | |
156.00 CZK | ||
| 130 | 862180-08 | 1 | OPĚRNÁ KONZOLA | DE | |
850.20 CZK | ||
| 131 | 861452-00 | 1 | OVLADAČ | DE | |
52.00 CZK | ||
| 133 | 861423-00 | 1 | KONCOVÁ KRYTKA | DE | |
26.00 CZK | ||
| 134 | 860073-14 | 2 | PODLOŽKA | DE | |
13.00 CZK | ||
| 135 | 863112-00 | 1 | VÍČKO | DE | |
13.00 CZK | ||
| 136 | 860445-00 | 1 | KRYT | DE | |
106.60 CZK | ||
| 137 | 945841-00 | 1 | VENTILÁTOR | DE | |
70.20 CZK | ||
| 138 | 861345-00 | 1 | SKŘÍŇ SA | DE | |
291.20 CZK | ||
| 139 | 861336-02 | 1 | BRZDA | AFTER WEEK 36-97 | DE | |
91.00 CZK | |
| 140 | 863015-00 | 1 | TÁHLO | DE | |
20.80 CZK | ||
| 142 | 868412-04 | 1 | STATOR SA 230V | DE | |
4901.00 CZK | ||
| 143 | 860080-02 | 1 | KROUŽEK | DE | |
20.80 CZK | ||
| 144 | 863025-00 | 1 | POUZDRO | DE | |
13.00 CZK | ||
| 145 | 861349-00 | 1 | POJISTNÝ KROUŽEK | DE | |
13.00 CZK | ||
| 146 | 861338-00 | 1 | PRUŽINA | DE | |
20.80 CZK | ||
| 148 | 860806-00 | 1 | KROUŽEK | DE | |
26.00 CZK | ||
| 149 | 861721-12 | 1 | LOŽISKO | DE | |
70.20 CZK | ||
| 150 | 868768-07 | 1 | LOŽISKO | DE | |
127.40 CZK | ||
| 154 | 861917-00 | 1 | KRYT | DE | |
106.60 CZK | ||
| 155 | 941535-00 | 1 | MATICE | DE | |
20.80 CZK | ||
| 156 | 860083-13 | 2 | MATICE | DE | |
13.00 CZK | ||
| 157 | 860610-01 | 1 | TLAČNÁ TYČ | DE | |
106.60 CZK | ||
| 158 | 931997-00 | 1 | ŠROUB | DE | |
13.00 CZK | ||
| 159 | 863576-01 | 1 | MĚŘÍTKO | DE | |
26.00 CZK | ||
| 160 | 860083-04 | 1 | MATICE | DE | |
13.00 CZK | ||
| 161 | 860094-02 | 1 | ŠROUB | DE | |
13.00 CZK | ||
| 162 | 123106-00 | 1 | PÁS | DE | |
31.20 CZK | ||
| 164 | 864049-00 | 4 | DISTANČNÍ VLOŽKA | DE | |
20.80 CZK | ||
| 166 | 949702-17 | 1 | ŠROUB | DE | |
20.80 CZK | ||
| 168 | 861257-00 | 1 | SPOJKA | DE | |
20.80 CZK | ||
| 846 | 861446-00 | 1 | BALENÍ DÍLŮ | DE | |
509.60 CZK | ||
| 847 | 868411-01 | 1 | ROTOR SA | DE | |
1346.80 CZK |
* Jedná se o orientační ceny, které se mohou lišit a jsou uvedeny bez DPH a náklady na dopravu.Vyhrazujeme si právo na změnu cen a podmínek bez předchozího upozornění.
