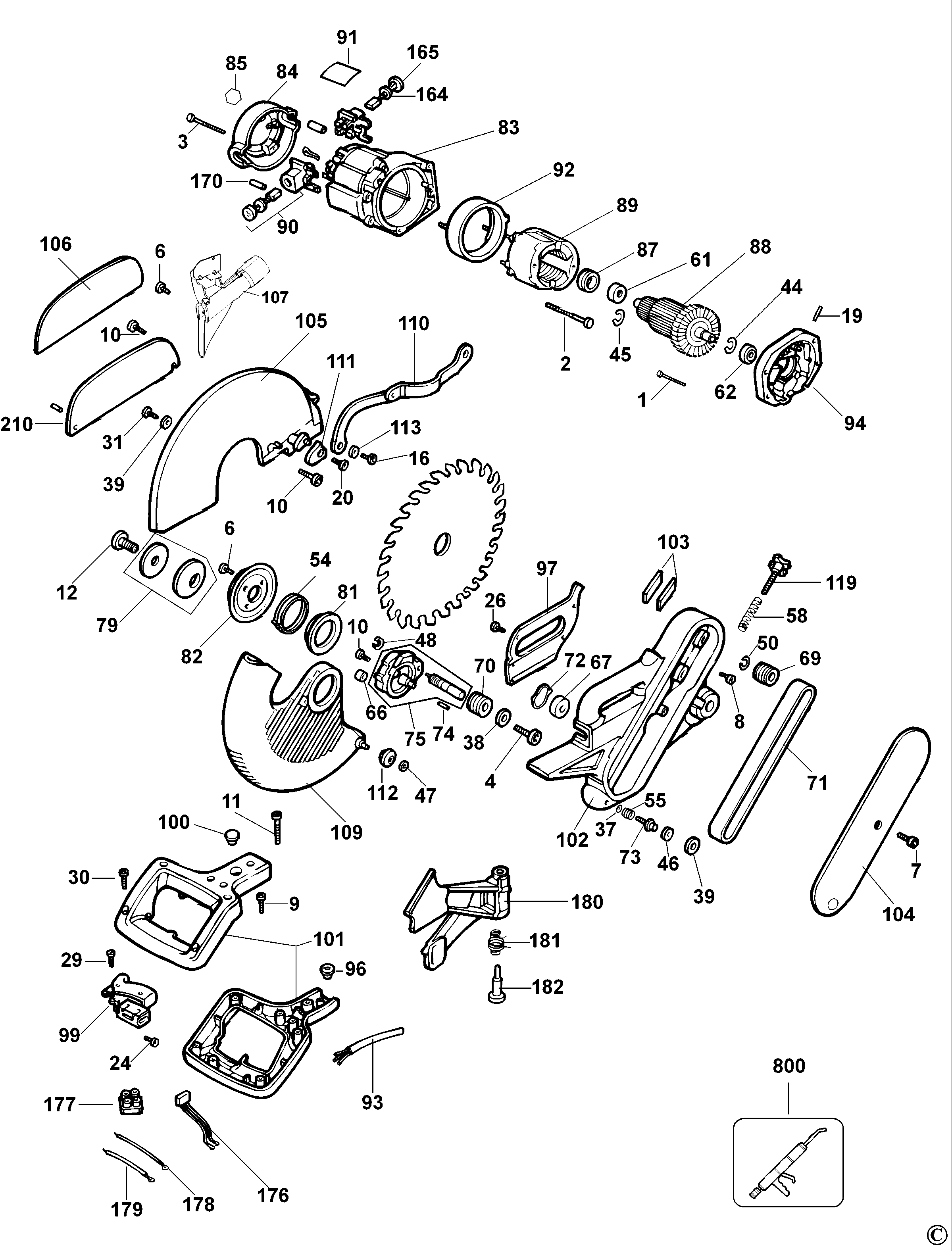

DW708 POKOSOVÁ PILA Type 2 | Výkresy
Dokumenty
Seznam náhradních dílů
Zobrazte si rozevírací nabídku, pro některé výrobky může být k dispozici více výkresů
Verze pro tisk
Zobrazit celou stránku
| Položka č. | Číslo výrobku | Množství na | Popis výrobku | General Description | Další info | Trhy | Stav výrobku | Směrná cena |
|---|---|---|---|---|---|---|---|---|
| 1 | 98094-55 | 4 | ŠROUB | M5 X 55mm T25 | DE |  |
13.00 CZK | |
| 2 | 330019-19 | 2 | ŠROUB | DE | |
20.80 CZK | ||
| 3 | 330019-20 | 2 | ŠROUB | DE | |
13.00 CZK | ||
| 4 | 153778-00 | 2 | ŠROUB | M6x20, NYLON PATCH | DE | |
13.00 CZK | |
| 5 | 330045-05 | 12 | ŠROUB | DE | |
13.00 CZK | ||
| 6 | 330045-13 | 8 | ŠROUB | M5x0.8x10 MTL THDFMG | DE | |
13.00 CZK | |
| 7 | 330045-14 | 3 | ŠROUB | DE |  |
13.00 CZK | ||
| 8 | 330045-15 | 6 | ŠROUB | DE | |
20.80 CZK | ||
| 9 | 330045-18 | 1 | ŠROUB | DE | |
13.00 CZK | ||
| 10 | 330045-23 | 10 | ŠROUB | DE | |
20.80 CZK | ||
| 11 | 330045-20 | 3 | ŠROUB | M5*45 T25 | DE | |
20.80 CZK | |
| 12 | 145344-01 | 1 | ŠROUB ŘEZNÉHO NÁSTROJE | M8 X 20 LH | DE | |
20.80 CZK | |
| 13 | 153666-00 | 4 | ŠROUB | set screw M8 x 8mm long | DE | |
13.00 CZK | |
| 15 | 153637-02 | 2 | ŠROUB | DE | |
26.00 CZK | ||
| 16 | 153720-00 | 1 | ŠROUB | DE | |
13.00 CZK | ||
| 17 | 150075-00 | 2 | ŠROUB | DE | |
20.80 CZK | ||
| 18 | 153576-00 | 2 | ŠROUB | DE | |
20.80 CZK | ||
| 19 | 394034-00 | 1 | ŠROUB | DE | |
26.00 CZK | ||
| 20 | 144949-00 | 1 | SCREW.SPECIAL | DE | |
13.00 CZK | ||
| 21 | 386112-00 | 2 | ŠROUB | DE | |
70.20 CZK | ||
| 22 | 616001-00 | 2 | ŠROUB | DE | |
13.00 CZK | ||
| 23 | 153639-00 | 1 | ŠROUB | DE | |
20.80 CZK | ||
| 24 | 384127-01 | 4 | ŠROUB | DE | |
13.00 CZK | ||
| 25 | 147791-00 | 2 | ŠROUB | DE | |
13.00 CZK | ||
| 26 | 330045-06 | 4 | ŠROUB | DE | |
13.00 CZK | ||
| 27 | 330045-47 | 1 | ŠROUB | DE | |
13.00 CZK | ||
| 28 | 330045-33 | 4 | ŠROUB | DE | |
20.80 CZK | ||
| 29 | 330019-03 | 1 | ŠROUB | DE | |
13.00 CZK | ||
| 30 | 330019-14 | 4 | ŠROUB | DE | |
13.00 CZK | ||
| 31 | 330045-24 | 3 | ŠROUB | DE | |
13.00 CZK | ||
| 32 | 153787-00 | 1 | ŠROUB | DE | |
13.00 CZK | ||
| 33 | 153794-00 | 1 | MATICE | DE | |
13.00 CZK | ||
| 34 | 153792-00 | 1 | PODLOŽKA | DE | |
13.00 CZK | ||
| 35 | 62487-00 | 1 | PODLOŽKA | DE | |
62.40 CZK | ||
| 36 | 153781-00 | 2 | PODLOŽKA | DE | |
20.80 CZK | ||
| 37 | 153559-00 | 1 | PODLOŽKA | DE | |
13.00 CZK | ||
| 38 | 153782-00 | 2 | PODLOŽKA | DE | |
13.00 CZK | ||
| 39 | 098198-05 | 5 | PODLOŽKA | LOCK, M6 | DE | |||
| 40 | 153769-01 | 2 | OPĚRNÁ PODLOŽKA | DE | |
26.00 CZK | ||
| 41 | 153586-00 | 2 | PODLOŽKA | DE | |
20.80 CZK | ||
| 42 | 148296-00 | 2 | PODLOŽKA | DE | |
20.80 CZK | ||
| 43 | 153655-00 | 1 | PODLOŽKA | DE | |
13.00 CZK | ||
| 44 | 144803-00 | 1 | POJISTNÝ KROUŽEK | DE | |
20.80 CZK | ||
| 45 | 400677-00 | 1 | POJISTNÝ KROUŽEK | DE | |
13.00 CZK | ||
| 46 | 153753-00 | 1 | UPÍNACÍ PŘÍPRAVEK | DE | |
13.00 CZK | ||
| 47 | 142273-00 | 2 | KROUŽEK | DE | |
13.00 CZK | ||
| 48 | 153752-00 | 1 | UPÍNACÍ PŘÍPRAVEK | DE | |
13.00 CZK | ||
| 49 | 153763-00 | 1 | KROUŽEK | DE | |
13.00 CZK | ||
| 50 | 153783-00 | 1 | KROUŽEK | DE | |
20.80 CZK | ||
| 51 | 34158-00 | 1 | TĚSNĚNÍ | DE | |
13.00 CZK | ||
| 52 | 385717-00 | 1 | O-KROUŽEK | DE | |
20.80 CZK | ||
| 53 | 140733-00 | 1 | PRUŽINA | DE | 13.00 CZK | |||
| 54 | 606888-00 | 1 | PRUŽINA | DE | |
174.20 CZK | ||
| 55 | 448176-00 | 1 | PRUŽINA | DE | |
13.00 CZK | ||
| 56 | 096723-00 | 1 | PRUŽINA | DE | |
20.80 CZK | ||
| 57 | 88165-00 | 1 | PRUŽINA | DE | |
13.00 CZK | ||
| 58 | 168507-00 | 1 | PRUŽINA | DE | |
57.20 CZK | ||
| 59 | 167785-00 | 1 | PRUŽINA | DE | |
13.00 CZK | ||
| 60 | 153596-01 | 1 | PRUŽINA | DE | |
174.20 CZK | ||
| 61 | 605040-20 | 1 | LOŽISKO | 12 x 28 x 8mm | DE | |
70.20 CZK | |
| 62 | 605040-32 | 1 | LOŽISKO | DE | 106.60 CZK | |||
| 66 | 330004-02 | 1 | JEHLOVÉ LOŽISKO | DE | |
36.40 CZK | ||
| 67 | 330003-47 | 1 | LOŽISKO | 12 x 37 x 12 - 6301 | DE | |
174.20 CZK | |
| 68 | 065786-00 | 1 | LOŽISKO | DE | |
31.20 CZK | ||
| 69 | 153554-00 | 1 | HNACÍ ŘEMENICE | DE | |
127.40 CZK | ||
| 70 | 153796-00 | 1 | ŘEMENICE | DE | |
127.40 CZK | ||
| 71 | 153555-00 | 1 | ŘEMEN | DE | |
408.20 CZK | ||
| 72 | 153560-00 | 1 | TĚSNĚNÍ | DE | |
20.80 CZK | ||
| 73 | 153561-00 | 1 | POJISTNÝ KOLÍK | DE | |
31.20 CZK | ||
| 74 | 153638-00 | 3 | KLÍČ | DE | |
20.80 CZK | ||
| 75 | 5140000-28 | 1 | PŘEVODOVÁ SKŘÍŇ SA | INCL. GR CS / BRG | DE | |
2392.00 CZK | |
| 76 | 153795-00 | 1 | HŘÍDEL | DE | |
702.00 CZK | ||
| 81 | 153649-00 | 1 | OBJÍMKA | DE | |
52.00 CZK | ||
| 82 | 153563-00 | 1 | KRYT | DE | |
70.20 CZK | ||
| 84 | 387678-00 | 1 | KONCOVÁ KRYTKA | DE | |
652.60 CZK | ||
| 85 | 149521-01 | 1 | VÝROBNÍ ŠTÍTEK | DE | |
13.00 CZK | ||
| 86 | 153797-00 | 3 | ŠROUB | 5/16-18 x 35mm | DE | |
20.80 CZK | |
| 87 | 137382-01 | 1 | OBJÍMKA | DE | |
20.80 CZK | ||
| 94 | 153564-00 | 1 | DESKA SA | DE | |
551.20 CZK | ||
| 96 | 32114-06 | 1 | SPOJKA | DE | |
13.00 CZK | ||
| 97 | 395624-00 | 1 | KRYCÍ DESKA | DE | |
57.20 CZK | ||
| 98 | 153669-00 | 1 | PŘÍCHYTKA STRUNY | DE | |
13.00 CZK | ||
| 100 | 153756-00 | 1 | KOLÍK | DE | |
13.00 CZK | ||
| 101 | 153755-01 | 1 | PÁR KRYTŮ | DE | |
332.80 CZK | ||
| 103 | 153721-00 | 2 | MOLITAN | DE | |
13.00 CZK | ||
| 104 | 153562-00 | 1 | KRYT ŘEMENU | DE | |
106.60 CZK | ||
| 105 | 153648-05 | 1 | HORNÍ KRYT | DE | |
1196.00 CZK | ||
| 106 | 149365-01 | 1 | IDENTIFIKAČNÍ ŠTÍTEK | DE | |
41.60 CZK | ||
| 107 | 605408-01 | 1 | ODVADĚČ PRACHU | DE | |
332.80 CZK | ||
| 108 | 151949-00 | 1 | HORNÍ TRUBKA | DE | 57.20 CZK | |||
| 109 | 5140000-89 | 1 | SADA KREDITŮ | LOWER | DE | |
652.60 CZK | |
| 110 | 153719-01 | 1 | SPOJ | DE | |
366.60 CZK | ||
| 111 | 145318-00 | 1 | NÁRAZNÍK | DE | |
20.80 CZK | ||
| 112 | 146774-00 | 1 | VÁLEC | DE | |
31.20 CZK | ||
| 113 | 146740-00 | 1 | OBJÍMKA | DE | |
20.80 CZK | ||
| 114 | 385756-00 | 1 | POUZDRO | DE | |
26.00 CZK | ||
| 115 | 146751-00 | 1 | HŘÍDEL | DE | |
62.40 CZK | ||
| 116 | 153593-01 | 2 | DISTANČNÍ VLOŽKA | DE | |
31.20 CZK | ||
| 118 | 387131-00 | 1 | POJISTNÝ KOLÍK | DE | |
26.00 CZK | ||
| 119 | 397000-00 | 1 | SCREW.SPECIAL | DE | |
20.80 CZK | ||
| 120 | 153603-01 | 1 | ZÁPADKA | DE | |
31.20 CZK | ||
| 121 | 429941-00 | 1 | RADIÁLNÍ ČEP | DE | |
8975.20 CZK | ||
| 123 | 153582-00 | 4 | VODÍTKO | DE | |
20.80 CZK | ||
| 124 | 153590-00 | 4 | STĚRAČ | DE | |
31.20 CZK | ||
| 125 | 153583-00 | 2 | KRYT | DE | |
36.40 CZK | ||
| 126 | 147107-03 | 1 | OVLADAČ | DE | |
31.20 CZK | ||
| 127 | 153584-02 | 1 | KONCOVÁ KRYTKA | DE | |
215.80 CZK | ||
| 128 | 33821-00 | 1 | POUZDRO | DE | |
20.80 CZK | ||
| 129 | 153667-00 | 1 | POUZDRO | DE | |
26.00 CZK | ||
| 130 | 390399-00 | 1 | SKŘÍŇ | DE | |
8512.40 CZK | ||
| 131 | 153578-00 | 1 | MĚŘÍTKO | DE | |
31.20 CZK | ||
| 132 | 153575-00 | 1 | UKAZATEL | DE | |
41.60 CZK | ||
| 133 | 392422-00 | 1 | HANDLE | DE | |
70.20 CZK | ||
| 134 | 385708-01 | 1 | DISTANČNÍ VLOŽKA | DE | |
291.20 CZK | ||
| 135 | 386757-01 | 1 | KOLÍK | DE | |
62.40 CZK | ||
| 136 | 153574-00 | 1 | TLAČÍTKO UVOLNIT | DE | |
62.40 CZK | ||
| 137 | 615045-01 | 1 | STŮL | DE | |
1903.20 CZK | ||
| 138 | 385709-00 | 1 | HŘÍDEL | DE | |
252.20 CZK | ||
| 139 | 153640-00 | 1 | KOLÍK | DE | |
26.00 CZK | ||
| 140 | 429921-01 | 1 | SADA NA OPRAVY | DE | |
600.60 CZK | ||
| 141 | 153624-00 | 1 | UKAZATEL | DE | |
36.40 CZK | ||
| 142 | 153632-00 | 1 | KOLÍK | DE | |
83.20 CZK | ||
| 143 | 153621-00 | 1 | HANDLE | DE | |
91.00 CZK | ||
| 144 | 153722-01 | 1 | SPOUŠTĚCÍ SPÍNAČ | DE | 156.00 CZK | |||
| 145 | 153622-00 | 1 | POJISTNÝ KOLÍK | DE | |
156.00 CZK | ||
| 146 | 153626-00 | 1 | PÁKA | DE | |
31.20 CZK | ||
| 148 | 153768-00 | 1 | PRUŽINA SA | DE | |
91.00 CZK | ||
| 149 | 395672-00 | 2 | DESKA SA | DE | |
106.60 CZK | ||
| 152 | 153765-02 | 1 | ZÁKLADNA | DE | |
2106.00 CZK | ||
| 153 | 153612-00 | 4 | NOHA | DE | |
20.80 CZK | ||
| 154 | 153614-01 | 3 | TLAČNÁ DESKA | DE | |
26.00 CZK | ||
| 156 | 153627-00 | 1 | PRAVÍTKO SA | DE | |
1146.60 CZK | ||
| 157 | 153766-03SV | 1 | LEVÉ PRAVÍTKO | DE | |
1094.60 CZK | ||
| 158 | 153767-06 | 1 | PRAVÉ PRAVÍTKO | DE | |
800.80 CZK | ||
| 159 | 147107-02 | 1 | SPODNÍ OVLADAČ | DE | |
31.20 CZK | ||
| 163 | 608563-01 | 1 | SPECIÁLNÍ KLÍČ | M13 - T30 | DE | |
91.00 CZK | |
| 164 | 145323-06 | 2 | UHLÍK SA | DE | |
83.20 CZK | ||
| 165 | 448084-01 | 2 | KRYTKA UHLÍKU | DE | |
70.20 CZK | ||
| 166 | 394976-00 | 2 | ŠTÍTEK | WARNING | DE | |
41.60 CZK | |
| 168 | 391246-00 | 1 | OPĚRNÁ KONZOLA | DE | |
751.40 CZK | ||
| 169 | 386886-00 | 1 | VÝSTRAŽNÝ ŠTÍTEK | DE | |
20.80 CZK | ||
| 170 | 87205-00 | 2 | KOLÍK | DE | |
13.00 CZK | ||
| 171 | 385750-00 | 1 | PODLOŽKA | DE | |
13.00 CZK | ||
| 173 | 385652-00SV | 1 | POJISTKA SA | DE | |
1146.60 CZK | ||
| 174 | 153799-00 | 1 | KOLÍK | DE | |
20.80 CZK | ||
| 175 | 153608-00 | 1 | VLOŽKA | DE | 36.40 CZK | |||
| 177 | 320078-00 | 1 | SVORKOVNICE | DE | |
41.60 CZK | ||
| 178 | 151644-00 | 1 | LEAD SA BLACK | DE | |
41.60 CZK | ||
| 179 | 385235-00 | 1 | VODIČ | DE | |
20.80 CZK | ||
| 180 | 384495-00 | 1 | ZAJIŠŤOVACÍ ZAŘÍZENÍ | DE | |
291.20 CZK | ||
| 181 | 386196-00 | 1 | PRUŽINA | DE | |
31.20 CZK | ||
| 182 | 152852-00 | 1 | ŠROUB | DE | |
26.00 CZK | ||
| 190 | 387553-00 | 1 | ŠTÍTEK | DE | |
20.80 CZK | ||
| 205 | 613497-00 | 1 | TLAČNÁ DESKA | DE | |
13.00 CZK | ||
| 836 | 559626-99 | 1 | S.T.SQUARE | DE | |
2197.00 CZK |
* Jedná se o orientační ceny, které se mohou lišit a jsou uvedeny bez DPH a náklady na dopravu.Vyhrazujeme si právo na změnu cen a podmínek bez předchozího upozornění.
