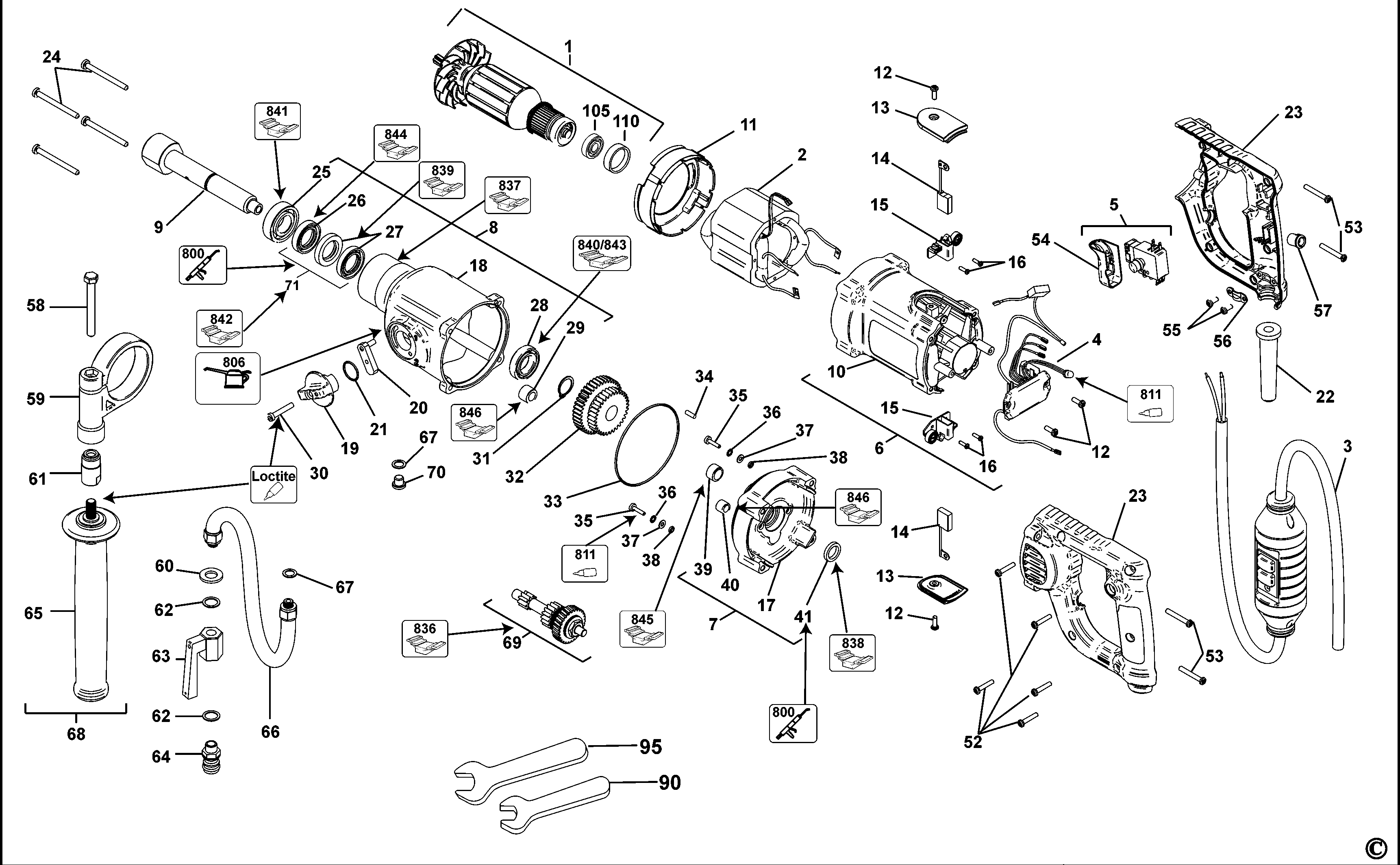

D21582K DIAMANTOVÝ VRTÁK Type 1 | Výkresy
Dokumenty
Seznam náhradních dílů
Zobrazte si rozevírací nabídku, pro některé výrobky může být k dispozici více výkresů
Verze pro tisk
Zobrazit celou stránku
| Položka č. | Číslo výrobku | Množství na | Popis výrobku | General Description | Další info | Trhy | Stav výrobku | Směrná cena |
|---|---|---|---|---|---|---|---|---|
| 1 | 1002571-00 | 1 | ROTOR | 230 V | QS |  |
4901.00 CZK | |
| 2 | 1002575-00 | 1 | STATOR 230V | QS | |
2392.00 CZK | ||
| 3 | 1002741-00 | 1 | PRODLUŽOVACÍ KABEL | 230 V | QS | |
4555.20 CZK | |
| 4 | 1002617-00 | 1 | DESKA PLOŠNÝCH SPOJŮ (PCB) | 230 V | QS | |
3270.80 CZK | |
| 5 | 492301-00 | 1 | SPÍNAČ | QS | |
551.20 CZK | ||
| 6 | 1002577-00 | 1 | SKŘÍŇ MOTORU SA | QS | |
1747.20 CZK | ||
| 7 | 1002578-00 | 1 | KRYT PŘEVODOVKY | QS | |
2241.20 CZK | ||
| 8 | 1002620-00 | 1 | SKŘÍŇ PŘEVODOVKY | QS | |
5709.60 CZK | ||
| 9 | 1002621-00 | 1 | VŘETENO | QS | |
2241.20 CZK | ||
| 10 | 492277-00 | 1 | SKŘÍŇ MOTORU | QS | |
1196.00 CZK | ||
| 11 | 492283-00 | 1 | VODÍTKO | QS | |
215.80 CZK | ||
| 12 | 330065-06 | 4 | ŠROUB | QS | |
13.00 CZK | ||
| 13 | 492282-00 | 1 | KRYT UHLÍKU | QS | |
36.40 CZK | ||
| 14 | 1002581-00 | 2 | UHLÍK A VODIČ | 6.3 x 16 x 20 | QS | |
252.20 CZK | |
| 15 | 1002582-00 | 2 | DRŽÁK UHLÍKU | QS | |
252.20 CZK | ||
| 16 | 330065-25 | 4 | ŠROUB | QS | |
13.00 CZK | ||
| 17 | 492281-00 | 1 | KRYT PŘEVODOVKY | QS | |
1903.20 CZK | ||
| 18 | 1002739-00 | 1 | SKŘÍŇ PŘEVODOVKY | QS | |
2581.80 CZK | ||
| 19 | 1002583-00 | 1 | VOLIČ | QS | |
551.20 CZK | ||
| 20 | 1002584-00 | 1 | PÁKA | Gear | QS | |
408.20 CZK | |
| 21 | 1002585-00 | 1 | O-KROUŽEK | 1.75 x 18.77 | QS | |
31.20 CZK | |
| 22 | 1002586-00 | 1 | CHRÁNIČ STRUNY | QS | |
127.40 CZK | ||
| 23 | 492273-00 | 1 | RUKOJEŤ SKŘÍNĚ | QS | |
332.80 CZK | ||
| 24 | 330019-19 | 4 | ŠROUB | QS | |
20.80 CZK | ||
| 25 | 1002587-00 | 1 | LOŽISKO | 6004 2RS | QS | |
366.60 CZK | |
| 26 | 1002588-00 | 1 | TĚSNĚNÍ | Shaft 20 x 33 x 7 | QS | |
652.60 CZK | |
| 27 | 1002622-00 | 2 | TĚSNĚNÍ | Shaft 20 x 35 x 6 | QS | |
332.80 CZK | |
| 28 | 1002590-00 | 1 | LOŽISKO | 6904 2RS | QS | |
509.60 CZK | |
| 29 | 1002589-00 | 1 | JEHLOVÉ LOŽISKO | DL1012 | QS | |
366.60 CZK | |
| 30 | 493899-00 | 1 | ŠROUB | M5 x 30 | QS | |
31.20 CZK | |
| 31 | 1002591-00 | 1 | POJISTNÝ KROUŽEK | 19 x 1.2 | QS | |
36.40 CZK | |
| 32 | 1002592-00 | 1 | PŘEVOD | QS | |
1196.00 CZK | ||
| 33 | 1002597-00 | 1 | KROUŽEK | 90 x 2 | QS | |
106.60 CZK | |
| 34 | 1002598-00 | 1 | KOLÍK | 4 x 12 | QS | |
36.40 CZK | |
| 35 | 1002593-00 | 2 | ŠROUB | M4 x 16 | QS | |
31.20 CZK | |
| 36 | 1002594-00 | 2 | POJISTNÁ PODLOŽKA | QS | |
20.80 CZK | ||
| 37 | 1002595-00 | 2 | KOTOUČ | QS | |
20.80 CZK | ||
| 38 | 1002596-00 | 2 | KROUŽEK | 3.68 x 1.78 | QS | |
31.20 CZK | |
| 39 | 1002599-00 | 1 | JEHLOVÉ LOŽISKO | HK 1210 | QS | |
215.80 CZK | |
| 40 | 1002600-00 | 1 | JEHLOVÉ LOŽISKO | HK 0810 | QS | |
215.80 CZK | |
| 41 | 1002623-10 | 1 | TĚSNĚNÍ | Shaft 15 x 21 x 3 | QS | |
140.40 CZK | |
| 52 | 330065-09 | 4 | ŠROUB | QS | |
13.00 CZK | ||
| 53 | 330019-15 | 4 | ŠROUB | QS | |
13.00 CZK | ||
| 54 | 492302-00 | 1 | SPOUŠTĚCÍ SPÍNAČ | QS | |
70.20 CZK | ||
| 55 | 330065-05 | 2 | ŠROUB | QS | |
13.00 CZK | ||
| 56 | 1002613-00 | 1 | PŘÍCHYTKA STRUNY | QS | |
26.00 CZK | ||
| 57 | 1002624-00 | 1 | DRŽÁK | LED | QS | |
62.40 CZK | |
| 58 | 1002614-00 | 1 | ŠROUB | M8 x 70 | QS | |
70.20 CZK | |
| 59 | 492326-00 | 1 | OBJÍMKA | QS | |
509.60 CZK | ||
| 60 | 1002625-00 | 1 | KOTOUČ | QS | |
36.40 CZK | ||
| 61 | 492548-00 | 1 | ADAPTÉR | QS | |
452.40 CZK | ||
| 62 | 1002626-00 | 2 | TĚSNĚNÍ | 1/4" | QS | |
31.20 CZK | |
| 63 | 1002627-00 | 1 | VENTIL | Ball | QS | |
652.60 CZK | |
| 64 | 1002628-00 | 1 | SPOJKA | QS | |
174.20 CZK | ||
| 65 | N021120 | 1 | HANDLE | QS | |
252.20 CZK | ||
| 66 | 1002629-00 | 1 | HADICE SA | Connecting | QS | |
408.20 CZK | |
| 67 | 1002630-00 | 2 | TĚSNĚNÍ | 1/8" | QS | |
31.20 CZK | |
| 68 | 1002615-00 | 1 | BOČNÍ RUKOJEŤ SA | QS | |
1094.60 CZK | ||
| 69 | 1002616-00 | 1 | SPOJKA SA | QS | |
4555.20 CZK | ||
| 70 | 1002655-00 | 1 | ŠROUB | 1/8"-SW5 | QS | |
106.60 CZK | |
| 71 | 1003199-00 | 1 | TĚSNĚNÍ SA | Kit | QS | |
1294.80 CZK | |
| 90 | 1004303-00 | 1 | KLÍČ | 32mm | QS | |
156.00 CZK | |
| 95 | 868111-00 | 1 | KLÍČ | QS | |
83.20 CZK | ||
| 105 | 1003777-00 | 1 | BEARING,BALL | 6000 2Z | QS | |
252.20 CZK | |
| 110 | 1003776-00 | 1 | IZOLAČNÍ OBJÍMKA | QS | |
91.00 CZK | ||
| 800 | 1003362-00 | 1 | MAZIVO | 400 g | QS | |
509.60 CZK | |
| 806 | 1003363-00 | 1 | OLEJ | 1 Litre | QS | |
1588.60 CZK | |
| 811 | 1004773-44 | 1 | SILIKONOVÁ TRUBKA | ERGO R3140 Super RTV | QS | |||
| 836 | 559671-99 | 1 | S.T.ASSEMBLY JIG | Clutch Checking | QS | |
834.60 CZK | |
| 837 | 559672-99 | 1 | S.T.SUPPORT JIG | Support | QS | |
834.60 CZK | |
| 838 | 559673-99 | 1 | S.T.SEAL FITTING TOOL | Seal tool | QS | |
171.60 CZK | |
| 839 | 559674-99 | 1 | S.T.SEAL FITTING TOOL | Seal tool | QS | |
286.00 CZK | |
| 840 | 559675-99 | 1 | S.T.BEARING EXTRACTOR | Bearing removal | QS | |
153.40 CZK | |
| 841 | 559676-99 | 1 | S.T.SUPPORT JIG | Support | QS | |
587.60 CZK | |
| 842 | 559677-99 | 1 | SERVISNÍ NÁŘADÍ | Seal/bearing removal | QS | |
286.00 CZK | |
| 843 | 559678-99 | 1 | S.T.BEARING INSERTOR | Bearing tool | QS | |
210.60 CZK | |
| 844 | 559680-99 | 1 | S.T.SEAL FITTING TOOL | Seal tool | QS | |
247.00 CZK | |
| 845 | 559690-99 | 1 | S.T.BEARING INSERTOR | Bearing tool | QS | |
210.60 CZK | |
| 846 | 559692-99 | 1 | S.T.BEARING INSERTOR | Bearing tool | QS | |
210.60 CZK |
* Jedná se o orientační ceny, které se mohou lišit a jsou uvedeny bez DPH a náklady na dopravu.Vyhrazujeme si právo na změnu cen a podmínek bez předchozího upozornění.
