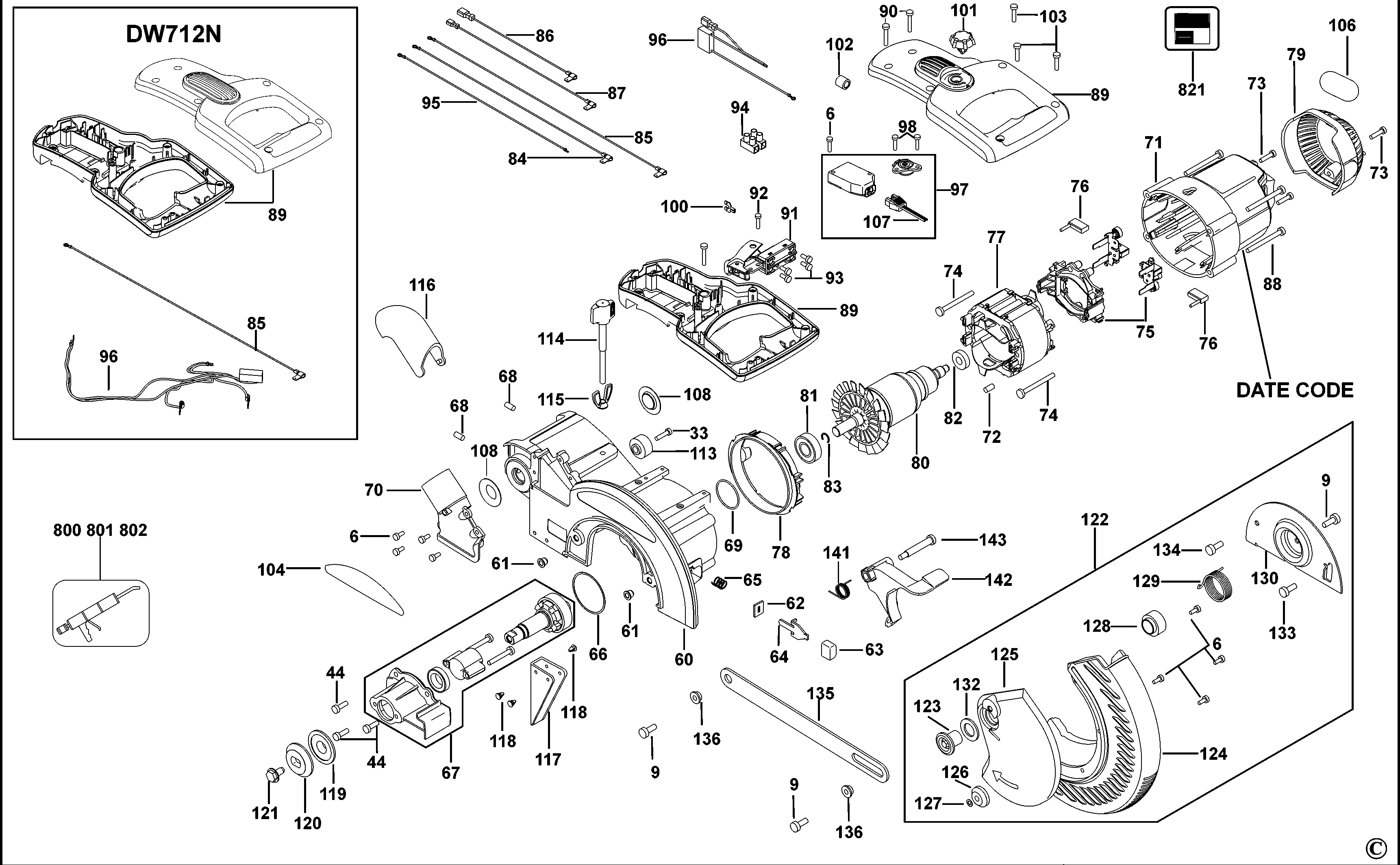

DW712N POKOSOVÁ PILA Type 3 | Výkresy
Dokumenty
Seznam náhradních dílů
Zobrazte si rozevírací nabídku, pro některé výrobky může být k dispozici více výkresů
Verze pro tisk
Zobrazit celou stránku
| Položka č. | Číslo výrobku | Množství na | Popis výrobku | General Description | Další info | Trhy | Stav výrobku | Směrná cena |
|---|---|---|---|---|---|---|---|---|
| 1 | 869349-00 | 1 | ZÁKLADNA SA | QS |  |
1638.00 CZK | ||
| 3 | N690033 | 1 | MĚŘÍTKO | QS | ||||
| 4 | 604987-00 | 4 | ŠROUB | QS | |
20.80 CZK | ||
| 6 | 330045-05 | 22 | ŠROUB | QS | |
13.00 CZK | ||
| 6 | 330045-05 | 25 | ŠROUB | QS | |
13.00 CZK | ||
| 9 | 330045-23 | 1 | ŠROUB | QS | |
20.80 CZK | ||
| 10 | 869350-00 | 1 | STŮL SA | QS | |
2927.60 CZK | ||
| 11 | 638875-00 | 1 | ŠROUB | QS | |
31.20 CZK | ||
| 12 | 397062-00 | 1 | DESKA | QS | |
52.00 CZK | ||
| 13 | 330045-55 | 4 | ŠROUB | M5x55 MTL THD FMG | QS | |
13.00 CZK | |
| 13 | 330045-55 | 4 | ŠROUB | M5x55 MTL THD FMG | QS | |
13.00 CZK | |
| 14 | 397070-00 | 1 | PRUŽINA | QS | |
83.20 CZK | ||
| 15 | 397073-00 | 1 | OVLADAČ | QS | |
20.80 CZK | ||
| 16 | 397075-00 | 1 | SVORKA | QS | |
70.20 CZK | ||
| 17 | 397065-00 | 1 | PÁKA | QS | |
57.20 CZK | ||
| 19 | 629395-00 | 1 | POJISTKA SA | QS | |
215.80 CZK | ||
| 21 | 397063-00 | 1 | KOLÍK | QS | |
31.20 CZK | ||
| 22 | 153576-03 | 3 | ŠROUB | QS | |
31.20 CZK | ||
| 23 | 397048-00 | 1 | UKAZATEL | QS | |
31.20 CZK | ||
| 24 | 397090-00 | 1 | UKAZATEL | QS | |
31.20 CZK | ||
| 25 | 605153-00 | 1 | ŠTÍTEK | 33.85 - DEG | QS | |
26.00 CZK | |
| 26 | 249233-00 | 2 | PODLOŽKA | QS | |
13.00 CZK | ||
| 27 | 860085-19 | 1 | ŠROUB | QS | |
13.00 CZK | ||
| 28 | 860092-05 | 1 | MATICE | QS | |
13.00 CZK | ||
| 29 | 153781-00 | 2 | PODLOŽKA | QS | |
20.80 CZK | ||
| 30 | 613270-00 | 2 | PODLOŽKA | QS | |
20.80 CZK | ||
| 31 | N714363 | 2 | KRYCÍ DESKA | QS | ||||
| 32 | 641363-00 | 1 | PRAVÍTKO SA | Inc 162,163,164 | QS | |
1396.20 CZK | |
| 33 | 330045-33 | 4 | ŠROUB | QS | |
20.80 CZK | ||
| 35 | 605699-00 | 1 | RADIÁLNÍ ČEP | QS | |
8065.20 CZK | ||
| 36 | 397084-00 | 1 | MĚŘÍTKO ŠIKMÝCH ŘEZŮ | QS | |
52.00 CZK | ||
| 37 | 397118-00 | 4 | VODÍTKO | QS | |
41.60 CZK | ||
| 38 | 153586-00 | 2 | PODLOŽKA | QS | |
20.80 CZK | ||
| 39 | 616001-00 | 2 | ŠROUB | QS | |
13.00 CZK | ||
| 39 | 616001-00 | 2 | ŠROUB | QS | |
13.00 CZK | ||
| 40 | 153576-04 | 1 | ŠROUB | QS | |
57.20 CZK | ||
| 41 | 397088-00 | 2 | PRUŽINA | QS | |
13.00 CZK | ||
| 42 | 397083-00 | 1 | KOLÍK | QS | |
156.00 CZK | ||
| 43 | 397086-00 | 1 | OVLADAČ | QS | |
52.00 CZK | ||
| 44 | 330045-14 | 5 | ŠROUB | QS |  |
13.00 CZK | ||
| 45 | 606014-00 | 1 | PRUŽINA | QS | |
13.00 CZK | ||
| 46 | 147107-06 | 2 | OVLADAČ | QS | |
62.40 CZK | ||
| 47 | N016463 | 1 | ŠTÍTEK | QS | ||||
| 48 | 153603-01 | 1 | ZÁPADKA | QS | |
31.20 CZK | ||
| 49 | 153655-00 | 1 | PODLOŽKA | QS | |
13.00 CZK | ||
| 50 | 153639-00 | 1 | ŠROUB | QS | |
20.80 CZK | ||
| 51 | 391358-01 | 1 | DRŽÁK | QS | |
31.20 CZK | ||
| 54 | 397089-00 | 1 | MATICE | QS | |
62.40 CZK | ||
| 55 | 397080-00 | 1 | HANDLE | QS | |
41.60 CZK | ||
| 56 | N040940 | 1 | SPECIÁLNÍ KLÍČ | T30 - T40 | QS | |
106.60 CZK | |
| 57 | 387130-00 | 1 | POJISTNÝ KOLÍK | QS | |
70.20 CZK | ||
| 58 | 34158-00 | 1 | TĚSNĚNÍ | QS | |
13.00 CZK | ||
| 59 | 330120-00 | 1 | CORDSET (EURO) | QS | |
291.20 CZK | ||
| 60 | 869351-00 | 1 | RAMENO | QS | |
3107.00 CZK | ||
| 61 | 148608-03 | 2 | VLOŽKA | QS | |
41.60 CZK | ||
| 62 | 387732-00 | 1 | PLST | QS | |
20.80 CZK | ||
| 63 | 145350-00 | 1 | TLAČÍTKO | QS | |
13.00 CZK | ||
| 64 | 397135-00 | 1 | ZAJIŠTĚNÍ VŘETENA | QS | |
36.40 CZK | ||
| 65 | 941586-00 | 1 | PRUŽINA | QS | |
13.00 CZK | ||
| 66 | 616979-00 | 1 | O-KROUŽEK | QS | |
13.00 CZK | ||
| 67 | 397210-00 | 1 | KRYT PŘEVODOVKY SA | QS | |
1396.20 CZK | ||
| 68 | 150075-00 | 2 | ŠROUB | QS | |
20.80 CZK | ||
| 69 | 696519-00 | 1 | KROUŽEK | QS | |
13.00 CZK | ||
| 70 | 603726-00 | 1 | OTVOR PRO ODVOD PRACHU | QS | |
20.80 CZK | ||
| 71 | 391317-04 | 1 | PŘENOSNÉ POUZDRO | QS | |
174.20 CZK | ||
| 72 | 145312-00 | 1 | KOLÍK | QS | |
13.00 CZK | ||
| 73 | 330019-13 | 4 | ŠROUB | M4X19 T20 | QS | |
13.00 CZK | |
| 74 | 330019-19 | 2 | ŠROUB | QS | |
20.80 CZK | ||
| 75 | 389512-08 | 1 | DESKA S UHLÍKY | QS | |
366.60 CZK | ||
| 76 | 381028-07 | 2 | UHLÍK A VODIČ | QS | |
83.20 CZK | ||
| 77 | 869444-00 | 1 | FIELD SA 230V | FROM DCODE WK46 2016 | QS | |||
| 77 | 869045-00 | 1 | FIELD 230V | 2 Lead | TO DCODE WK46 2016 | QS | |
1196.00 CZK |
| 78 | 391375-00 | 1 | BAFFLE FAN | QS | |
52.00 CZK | ||
| 79 | 391933-00 | 1 | KONCOVÁ KRYTKA | QS | |
62.40 CZK | ||
| 80 | 869071-00 | 1 | ARMATURE 230V | QS | |
1903.20 CZK | ||
| 81 | 330003-13 | 1 | LOŽISKO | QS | |
127.40 CZK | ||
| 82 | 330003-60 | 1 | LOŽISKO | QS | |
57.20 CZK | ||
| 83 | 144803-00 | 1 | POJISTNÝ KROUŽEK | QS | |
20.80 CZK | ||
| 84 | 145371-00 | 1 | LEAD YELLOW | YELLOW | QS | |
57.20 CZK | |
| 85 | 660071-00 | 1 | LEAD RED | QS | |
26.00 CZK | ||
| 86 | 398823-00 | 1 | LEAD BLACK | BLACK | QS | |
57.20 CZK | |
| 87 | 398828-00 | 1 | LEAD WHITE | WHITE | QS | |
41.60 CZK | |
| 88 | 98094-55 | 4 | ŠROUB | M5 X 55mm T25 | QS | |
13.00 CZK | |
| 89 | 397177-00 | 1 | SKŘÍŇ A KRYT | QS | |
408.20 CZK | ||
| 90 | 330045-08 | 3 | ŠROUB | QS | |
13.00 CZK | ||
| 91 | N548978V | 1 | SPÍNAČ | QS | ||||
| 92 | 330013-22 | 1 | ŠROUB | QS | |
13.00 CZK | ||
| 93 | 384127-01 | 4 | ŠROUB | QS | |
13.00 CZK | ||
| 94 | 326057-00 | 1 | SVORKOVNICE | QS | |
26.00 CZK | ||
| 95 | 660071-00 | 1 | LEAD RED | QS | |
26.00 CZK | ||
| 96 | N012819 | 1 | KONDENZÁTOR | QS | ||||
| 99 | 640146-00 | 1 | PODLOŽKA | QS | |
26.00 CZK | ||
| 102 | 388414-01 | 1 | POUZDRO | QS | |
41.60 CZK | ||
| 103 | 330019-13 | 3 | ŠROUB | M4X19 T20 | QS | |
13.00 CZK | |
| 104 | 397134-00 | 1 | ŠTÍTEK | DEWALT | QS | |
41.60 CZK | |
| 106 | 610722-00 | 1 | ŠTÍTEK | QS | |
20.80 CZK | ||
| 108 | 148296-00 | 2 | PODLOŽKA | QS | |
20.80 CZK | ||
| 109 | 397130-00 | 1 | PRUŽINA | TORSION | QS | |
140.40 CZK | |
| 110 | 397129-00 | 2 | DISTANČNÍ VLOŽKA | SPRING | QS | |
20.80 CZK | |
| 111 | 397128-00 | 1 | OTOČNÝ HŘÍDEL | QS | |
83.20 CZK | ||
| 112 | 605155-00 | 1 | POUZDRO | QS | |
20.80 CZK | ||
| 113 | 146753-00 | 1 | POUZDRO | QS | |
13.00 CZK | ||
| 114 | 147107-05 | 1 | HLOUBKOVÝ DORAZ | QS | |
31.20 CZK | ||
| 115 | 613365-00 | 1 | KŘÍDLOVÁ MATICE | QS | |
20.80 CZK | ||
| 116 | 148520-00 | 1 | DEFLEKTOR | QS | |
31.20 CZK | ||
| 117 | 612788-00 | 1 | SKLUZ | DUST | QS | |
31.20 CZK | |
| 118 | 607491-00 | 4 | NÝT | QS | |
13.00 CZK | ||
| 119 | 397138-00 | 1 | PODLOŽKA | QS | |
70.20 CZK | ||
| 120 | 397136-00 | 1 | VNĚJŠÍ UPÍNACÍ PODLOŽKA | QS | |
41.60 CZK | ||
| 121 | 647776-00 | 1 | ŠROUB ŘEZNÉHO NÁSTROJE | M8 X 20 LH T40 | QS | |
20.80 CZK | |
| 122 | N164918 | 1 | SADA KREDITŮ | QS | |
951.60 CZK | ||
| 123 | 399182-00 | 1 | UPÍNACÍ PŘÍPRAVEK | QS | |
70.20 CZK | ||
| 124 | N164683 | 1 | SPODNÍ KRYT | QS | |
291.20 CZK | ||
| 125 | 613460-00 | 1 | OCHRANA KRYTU | QS | |
252.20 CZK | ||
| 126 | 146774-00 | 1 | VÁLEC | QS | |
31.20 CZK | ||
| 127 | 604728-00 | 1 | POJISTNÝ KROUŽEK | QS | |
13.00 CZK | ||
| 128 | 603440-00 | 1 | OBJÍMKA | PIVOT | QS | |
13.00 CZK | |
| 129 | 603439-00 | 1 | PRUŽINA | TORSION | QS | |
26.00 CZK | |
| 130 | N041977 | 1 | DESKA | QS | |
106.60 CZK | ||
| 132 | 612923-00 | 1 | PODLOŽKA | QS | |
13.00 CZK | ||
| 133 | 641470-00 | 1 | ŠROUB | QS | |
20.80 CZK | ||
| 134 | 641470-00 | 1 | ŠROUB | QS | |
20.80 CZK | ||
| 135 | 397159-00 | 1 | SPOJ | QS | |
70.20 CZK | ||
| 136 | 146740-02 | 2 | OBJÍMKA | QS | |
13.00 CZK | ||
| 137 | 640349-00 | 1 | PRAVÍTKO | QS | |
452.40 CZK | ||
| 138 | 621135-00 | 1 | VÝSTRAŽNÝ ŠTÍTEK | QS | |
31.20 CZK | ||
| 141 | 398472-00 | 1 | ZKRUTNÁ PRUŽINA | QS | |
13.00 CZK | ||
| 142 | 397150-00 | 1 | POJISTKA PÁKY | QS | |
20.80 CZK | ||
| 143 | 152852-00 | 1 | ŠROUB | QS | |
26.00 CZK | ||
| 144 | 612008-00 | 1 | ŠROUB | QS | |
31.20 CZK | ||
| 146 | 613497-00 | 1 | TLAČNÁ DESKA | QS | |
13.00 CZK | ||
| 147 | 615851-00 | 1 | POUZDRO | QS | |
83.20 CZK | ||
| 162 | 653947-00 | 1 | OVLADAČ | QS | |
31.20 CZK | ||
| 163 | 653948-00 | 1 | ŠROUB | QS | |
70.20 CZK | ||
| 164 | 634736-00 | 1 | PRAVÍTKO | QS | |
140.40 CZK | ||
| 166 | 860094-02 | 1 | ŠROUB | QS | |
13.00 CZK | ||
| 300 | N165958 | 1 | SVORKA SA | QS | |
408.20 CZK | ||
| 301 | 630068-00 | 1 | PODPĚRA | QS | |
62.40 CZK | ||
| 302 | 330045-55 | 1 | ŠROUB | M5x55 MTL THD FMG | QS | |
13.00 CZK | |
| 303 | 630085-00 | 1 | DRŽADLO | QS | |
20.80 CZK | ||
| 304 | 389750-00 | 1 | UPÍNACÍ PŘÍPRAVEK | QS | |
13.00 CZK | ||
| 305 | 147107-02 | 1 | SPODNÍ OVLADAČ | QS | |
31.20 CZK | ||
| 800 | 610817-00 | 1 | MAZIVO | THERMAL - 75grams | QS | |
1989.00 CZK | |
| 801 | 5140061-28 | 1 | MAZIVO | QS | |
1094.60 CZK | ||
| 802 | 93488-00 | 1 | MAZIVO | QS | |
252.20 CZK | ||
| 821 | N162374 | 1 | VÝKONNOSTNÍ ŠTÍTEK | QS | |
57.20 CZK |
* Jedná se o orientační ceny, které se mohou lišit a jsou uvedeny bez DPH a náklady na dopravu.Vyhrazujeme si právo na změnu cen a podmínek bez předchozího upozornění.
