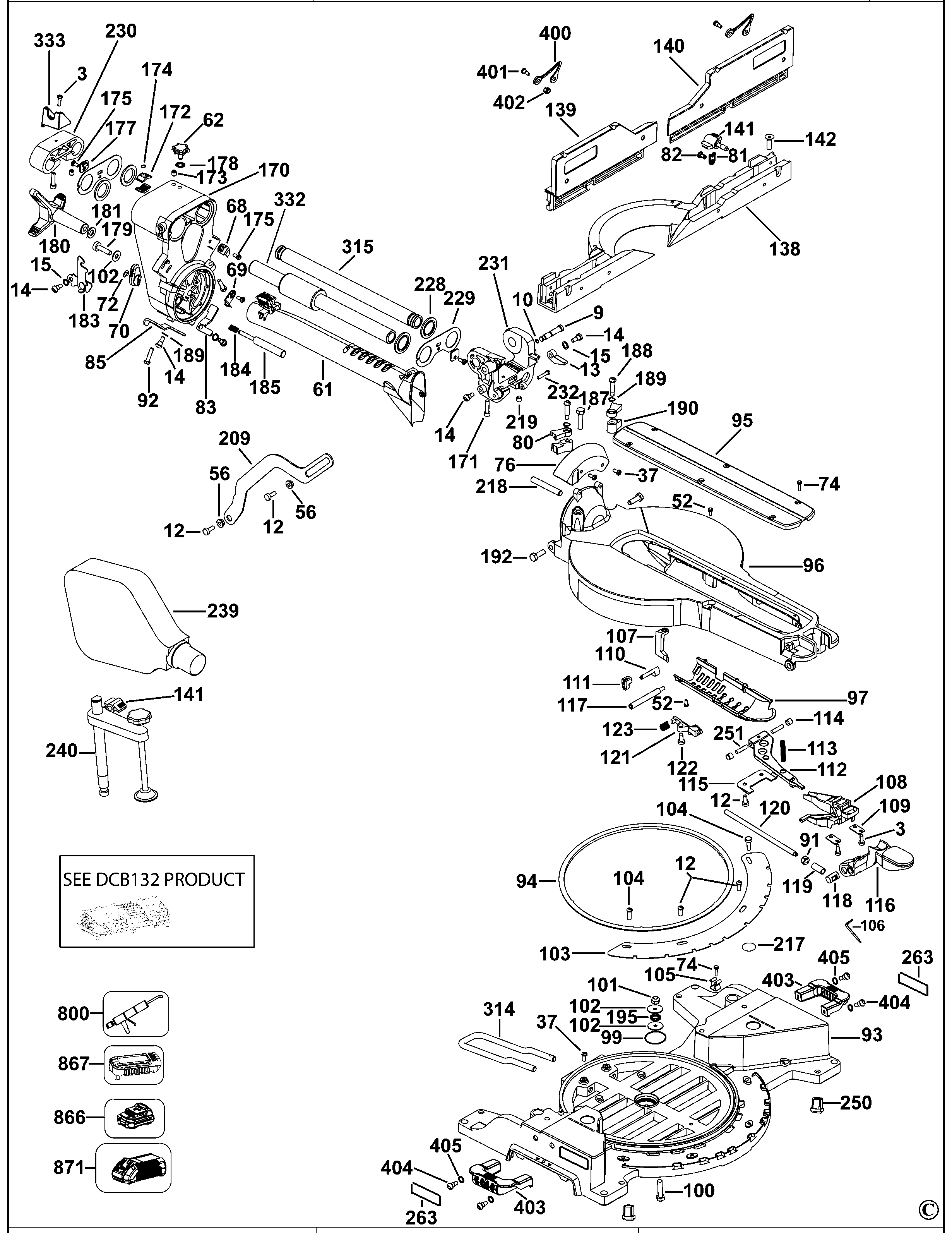

DHS780 POKOSOVÁ PILA Type 21 | Výkresy
Dokumenty
Seznam náhradních dílů
Zobrazte si rozevírací nabídku, pro některé výrobky může být k dispozici více výkresů
Verze pro tisk
Zobrazit celou stránku
| Položka č. | Číslo výrobku | Množství na | Popis výrobku | General Description | Další info | Trhy | Stav výrobku | Směrná cena |
|---|---|---|---|---|---|---|---|---|
| 1 | N618208 | 1 | RAMENO | INC 200 | QS | |||
| 2 | N459235 | 1 | KRYT | QS |  |
551.20 CZK | ||
| 3 | 330045-14 | 7 | ŠROUB | QS | |
13.00 CZK | ||
| 4 | N126153 | 1 | OTOČNÝ HŘÍDEL | QS |  |
106.60 CZK | ||
| 5 | 146732-00 | 2 | DISTANČNÍ VLOŽKA | QS | |
20.80 CZK | ||
| 6 | N639013 | 1 | PRUŽINA | QS | ||||
| 7 | 150075-00 | 2 | ŠROUB | QS | |
20.80 CZK | ||
| 8 | N377514 | 2 | POUZDRO | QS | |
57.20 CZK | ||
| 9 | 387130-00 | 1 | POJISTNÝ KOLÍK | QS | |
70.20 CZK | ||
| 10 | 34158-00 | 1 | TĚSNĚNÍ | QS | |
13.00 CZK | ||
| 11 | N600556 | 1 | ZADNÍ KRYT | QS | ||||
| 12 | 330045-23 | 8 | ŠROUB | QS | |
20.80 CZK | ||
| 13 | 153603-01 | 1 | ZÁPADKA | QS | |
31.20 CZK | ||
| 14 | 153639-00 | 5 | ŠROUB | QS | |
20.80 CZK | ||
| 15 | 153655-00 | 2 | PODLOŽKA | QS | |
13.00 CZK | ||
| 16 | N185664 | 1 | ŠROUB | QS | |
|||
| 17 | 150718-00 | 1 | NUT WING | QS | |
13.00 CZK | ||
| 18 | N439376 | 1 | DIODOVÁ SVÍTILNA | QS | |
408.20 CZK | ||
| 20 | N460123 | 1 | ŠROUB | QS | ||||
| 23 | N600011 | 1 | ŠROUB ŘEZNÉHO NÁSTROJE | QS | ||||
| 24 | N538823 | 1 | VNĚJŠÍ SVORKA | QS | ||||
| 25 | 393868-00 | 1 | ADAPTÉR | QS | |
91.00 CZK | ||
| 26 | N538855 | 1 | VNITŘNÍ UPÍNACÍ PODLOŽKA | QS | ||||
| 28 | N141275 | 1 | VŘETENO A PŘEVODY SA | QS | ||||
| 29 | 605040-40 | 1 | BEARING BALL | QS | ||||
| 30 | 391616-00 | 1 | JEHLOVÉ LOŽISKO | QS | |
57.20 CZK | ||
| 31 | N139533 | 1 | HNACÍ ÚSTROJÍ SA | QS | ||||
| 32 | 605040-21 | 1 | LOŽISKO | QS | ||||
| 33 | 605040-33 | 1 | LOŽISKO | QS | |
91.00 CZK | ||
| 34 | N203541 | 1 | HŘÍDEL SA | QS | ||||
| 35 | 153752-00 | 2 | UPÍNACÍ PŘÍPRAVEK | QS | |
13.00 CZK | ||
| 36 | 618244-00 | 1 | UPÍNACÍ DESKA | QS | |
20.80 CZK | ||
| 37 | 330045-49 | 11 | ŠROUB | QS | |
13.00 CZK | ||
| 38 | 385915-04 | 4 | ŠROUB | QS | |
13.00 CZK | ||
| 40 | N004511 | 1 | HNACÍ ŘEMENICE | QS | ||||
| 45 | N510450 | 1 | TĚSNĚNÍ | QS | |
70.20 CZK | ||
| 47 | N464473 | 1 | ŘEMEN | QS | |
751.40 CZK | ||
| 49 | 153561-00 | 1 | POJISTNÝ KOLÍK | QS | |
31.20 CZK | ||
| 50 | 448176-00 | 1 | PRUŽINA | QS | |
13.00 CZK | ||
| 51 | 393071-00 | 1 | DESKA | QS | |
13.00 CZK | ||
| 52 | 330045-45 | 10 | ŠROUB | QS | |
13.00 CZK | ||
| 53 | 153559-00 | 1 | PODLOŽKA | QS | |
13.00 CZK | ||
| 56 | 146740-00 | 2 | OBJÍMKA | QS | |
20.80 CZK | ||
| 57 | 394589-01 | 2 | ŠROUB | QS | |
20.80 CZK | ||
| 60 | 330045-15 | 11 | ŠROUB | QS | |
20.80 CZK | ||
| 61 | N142121 | 1 | OTVOR PRO ODVOD PRACHU | QS | ||||
| 62 | N080677 | 1 | OVLADAČ | M8x1.0 THD | QS | |
62.40 CZK | |
| 68 | N058308 | 1 | UKAZATEL | QS | |
26.00 CZK | ||
| 69 | N058309 | 1 | UKAZATEL | QS | |
26.00 CZK | ||
| 70 | N080199 | 1 | OVLADAČ | QS | |
36.40 CZK | ||
| 72 | 60325-01 | 1 | KROUŽEK | QS | |
13.00 CZK | ||
| 74 | 330045-06 | 6 | ŠROUB | QS | |
13.00 CZK | ||
| 76 | N585429 | 1 | MĚŘÍTKO ŠIKMÝCH ŘEZŮ | QS | ||||
| 80 | N043045 | 2 | ZÁPADKA | QS | |
31.20 CZK | ||
| 81 | 641484-00 | 1 | DESKA | QS | |
20.80 CZK | ||
| 82 | 098103-18 | 1 | ŠROUB | QS | ||||
| 83 | N049689 | 1 | PRAVÝ DORAZ | QS | |
36.40 CZK | ||
| 85 | N051519 | 1 | LEVÝ DORAZ | QS | |
36.40 CZK | ||
| 91 | 330015-03 | 1 | MATICE | M8x1.25 | QS | |
13.00 CZK | |
| 92 | N058312 | 2 | ŠROUB | QS | |
26.00 CZK | ||
| 93 | N597356 | 1 | ZÁKLADNA SA | QS | ||||
| 94 | N528183 | 1 | DESKA | QS | ||||
| 95 | N544383 | 1 | DESKA | QS | ||||
| 96 | N600623 | 1 | STŮL SA | QS | ||||
| 99 | 49787-00 | 1 | O-KROUŽEK | QS | |
13.00 CZK | ||
| 100 | N058318 | 1 | ŠROUB | QS | |
20.80 CZK | ||
| 101 | N044739 | 1 | POJISTNÁ MATICE | QS | |
13.00 CZK | ||
| 102 | 153792-00 | 4 | PODLOŽKA | QS | |
13.00 CZK | ||
| 103 | N583416 | 1 | DESKA | QS | ||||
| 104 | 604410-00 | 2 | ŠROUB | QS | |
13.00 CZK | ||
| 105 | 391358-01 | 1 | DRŽÁK | QS | |
31.20 CZK | ||
| 106 | N600007 | 1 | KLÍČ | QS | ||||
| 107 | N057963 | 1 | UKAZATEL | QS | |
31.20 CZK | ||
| 108 | N050755 | 1 | OVLADAČ | QS | |
91.00 CZK | ||
| 109 | N477762 | 2 | DESKA | QS | ||||
| 110 | 622396-00 | 1 | HŘÍDEL | QS | ||||
| 111 | 622395-00 | 1 | ODJIŠŤOVACÍ PÁKA | QS | ||||
| 113 | N477761 | 1 | STLAČENÍ PRUŽINY | QS | ||||
| 114 | 093128-00 | 2 | JEHLOVÉ LOŽISKO | QS | |
31.20 CZK | ||
| 115 | 618254-00 | 1 | UPÍNACÍ PŘÍPRAVEK | QS | |
36.40 CZK | ||
| 116 | N082785 | 1 | PÁKA | QS | |
106.60 CZK | ||
| 117 | N057386 | 1 | KOLÍK | QS | |
57.20 CZK | ||
| 118 | 624460-00 | 1 | KOLÍK | QS | |
26.00 CZK | ||
| 119 | 624461-00 | 1 | OBJÍMKA | QS | |
20.80 CZK | ||
| 120 | 618186-00 | 1 | TYČ | QS | |
52.00 CZK | ||
| 121 | 618185-00 | 1 | BLOK | QS | |
106.60 CZK | ||
| 122 | 385915-03 | 1 | ŠROUB | QS | |
31.20 CZK | ||
| 123 | 618253-00 | 1 | STLAČENÍ PRUŽINY | QS | |
13.00 CZK | ||
| 124 | N633984 | 1 | RUKOJEŤ SA | QS | ||||
| 125 | 330045-18 | 4 | ŠROUB | QS | |
13.00 CZK | ||
| 126 | 330019-32 | 3 | ŠROUB | QS | |
13.00 CZK | ||
| 127 | N494159 | 1 | DESKA PLOŠNÝCH SPOJŮ SA | QS | |
366.60 CZK | ||
| 128 | N447769 | 1 | SPÍNAČ | QS | |
509.60 CZK | ||
| 129 | N458834 | 4 | ŠROUB | 6-32 x 5.55mm | QS | |
13.00 CZK | |
| 130 | 330045-23 | 1 | ŠROUB | QS | |
20.80 CZK | ||
| 131 | 330019-12 | 1 | ŠROUB | QS | |
13.00 CZK | ||
| 133 | N083060 | 1 | HANDLE | QS | |
106.60 CZK | ||
| 134 | 330019-22 | 1 | ŠROUB | M5.74x32 | QS | |
13.00 CZK | |
| 135 | 398443-00 | 1 | KABELOVÁ PŘÍCHYTKA | QS | |
20.80 CZK | ||
| 137 | N030322 | 1 | KRYT | QS | |
20.80 CZK | ||
| 138 | N597906 | 1 | PRAVÍTKO | EURO | QS | |||
| 139 | N450336 | 1 | LEVÉ PRAVÍTKO | QS | ||||
| 140 | N450343 | 1 | PRAVÉ PRAVÍTKO | QS | ||||
| 141 | N480604 | 2 | OVLADAČ SA | QS | |
127.40 CZK | ||
| 142 | 098105-03 | 4 | ŠROUB | QS | ||||
| 143 | N631879 | 1 | MOTOR SA | EMI | QS | |||
| 144 | N448791 | 1 | KRYT | QS | |
62.40 CZK | ||
| 145 | N427493 | 1 | ŠROUB | M3x12.5 | QS | |
13.00 CZK | |
| 146 | N493970 | 1 | VODIČ | SIGNAL | QS | |
252.20 CZK | |
| 147 | N443879 | 1 | VODIČ | Power | QS | |
106.60 CZK | |
| 148 | N449481 | 1 | POUZDRO | SR-5L-1 | QS | |
13.00 CZK | |
| 149 | 48822-00 | 1 | KABELOVÁ PŘÍCHYTKA | QS | |
13.00 CZK | ||
| 150 | N004510 | 1 | HNACÍ ŘEMENICE | QS | |
91.00 CZK | ||
| 151 | N426940 | 1 | SKŘÍŇ | QS | |
174.20 CZK | ||
| 152 | 323924-08 | 4 | ŠROUB | QS | |
13.00 CZK | ||
| 153 | N426941 | 1 | SKŘÍŇ | Center | QS | |
83.20 CZK | |
| 154 | N449474 | 1 | ŠROUB | M5x20 T25 | QS | |
13.00 CZK | |
| 155 | N461735 | 2 | PRUŽINA | QS | |
13.00 CZK | ||
| 157 | N426942 | 1 | SKŘÍŇ | QS | |
174.20 CZK | ||
| 158 | 330019-16 | 10 | ŠROUB | QS | |
13.00 CZK | ||
| 160 | N675052 | 1 | VÝKONNOSTNÍ ŠTÍTEK | EURO | QS | |||
| 161 | N599680 | 1 | DISTANČNÍ VLOŽKA | QS | ||||
| 162 | N592867 | 1 | VODIČ SA | QS | ||||
| 163 | N594146 | 1 | ZVEDÁK | QS | ||||
| 164 | 330019-02 | 1 | ŠROUB | QS | |
13.00 CZK | ||
| 165 | 330045-15 | 1 | ŠROUB | QS | |
20.80 CZK | ||
| 165 | 330045-18 | 1 | ŠROUB | QS | |
13.00 CZK | ||
| 170 | N688652 | 1 | SKŘÍŇ SA | QS | ||||
| 171 | 603390-00 | 8 | ŠROUB | QS | |
13.00 CZK | ||
| 172 | 397118-00 | 2 | VODÍTKO | QS | |
41.60 CZK | ||
| 173 | 153576-04 | 1 | ŠROUB | QS | |
57.20 CZK | ||
| 174 | 613497-00 | 1 | TLAČNÁ DESKA | QS | |
13.00 CZK | ||
| 175 | N058314 | 4 | ŠROUB | QS | |
36.40 CZK | ||
| 177 | N051244 | 2 | NÁRAZNÍK | QS | |
20.80 CZK | ||
| 178 | 659919-00 | 1 | PRUŽINA | QS | |
26.00 CZK | ||
| 179 | 612008-00 | 1 | ŠROUB | QS | |
31.20 CZK | ||
| 180 | N655935 | 1 | ZAJIŠŤOVACÍ RUKOJEŤ | bevel | QS | |||
| 181 | 330016-04 | 1 | PODLOŽKA | QS | |
13.00 CZK | ||
| 183 | N095579 | 1 | PÁKA SA | QS | |
83.20 CZK | ||
| 184 | 167785-00 | 2 | PRUŽINA | QS | |
13.00 CZK | ||
| 185 | N834068 | 1 | KOLÍK | QS | ||||
| 187 | N600059 | 1 | ŠROUB | QS | ||||
| 188 | N058315 | 2 | SCREW.SPECIAL | QS | |
20.80 CZK | ||
| 189 | 385946-00 | 4 | PRUŽNÁ PODLOŽKA | QS | |
13.00 CZK | ||
| 190 | N043046 | 2 | ZÁPADKA | QS | |
52.00 CZK | ||
| 192 | N600034 | 2 | ŠROUB | QS | ||||
| 194 | N630004 | 1 | ODVADĚČ PRACHU | QS | ||||
| 195 | 153451-00 | 1 | AXIÁLNÍ LOŽISKO | QS | |
20.80 CZK | ||
| 199 | N600603 | 1 | SPODNÍ KRYT | EURO | QS | |||
| 200 | N457634 | 1 | VÝROBNÍ ŠTÍTEK | QS | |
57.20 CZK | ||
| 203 | 386780-00 | 2 | LOŽISKO | QS | |
57.20 CZK | ||
| 204 | N681838 | 1 | SPODNÍ KRYT | QS | ||||
| 205 | N020822 | 1 | DESKA | QS | |
156.00 CZK | ||
| 206 | 385915-01 | 4 | ŠROUB | QS | |
13.00 CZK | ||
| 207 | N041973 | 1 | DESKA | QS | |
127.40 CZK | ||
| 208 | 146768-00 | 1 | NÁRAZNÍK | QS | |
20.80 CZK | ||
| 209 | N142523 | 1 | SPOJ | QS | |
452.40 CZK | ||
| 212 | 146750-01 | 1 | UPÍNACÍ DESKA | QS | |
127.40 CZK | ||
| 213 | N034013 | 1 | PRUŽINA | QS | ||||
| 214 | 148295-00 | 1 | OBJÍMKA | QS | |
31.20 CZK | ||
| 215 | 625825-00 | 2 | VÁLEC | QS | |
20.80 CZK | ||
| 216 | 603232-00 | 2 | POJISTNÝ KROUŽEK | EXTERNAL | QS | |
13.00 CZK | |
| 217 | 394976-00 | 2 | ŠTÍTEK | WARNING | QS | |
41.60 CZK | |
| 218 | 146760-02 | 1 | ZÁVRTNÝ ŠROUB | QS | |
31.20 CZK | ||
| 219 | 153666-00 | 2 | ŠROUB | set screw M8 x 8mm long | QS | |
13.00 CZK | |
| 228 | 397117-00 | 4 | TĚSNĚNÍ | QS | |
26.00 CZK | ||
| 229 | N049684 | 2 | KRYCÍ DESKA | QS | |
31.20 CZK | ||
| 230 | N455343 | 1 | SKŘÍŇ | QS | |
509.60 CZK | ||
| 231 | N443949 | 1 | RADIÁLNÍ ČEP | QS | |
995.80 CZK | ||
| 232 | 330019-14 | 1 | ŠROUB | QS | |
13.00 CZK | ||
| 239 | N126162 | 1 | VAK NA PRACH SA | QS | |
174.20 CZK | ||
| 240 | N142123 | 1 | SVORKA SA | QS | ||||
| 250 | 868777-00 | 4 | NOHA | QS | |
13.00 CZK | ||
| 251 | 618170-00 | 2 | KOLÍK | QS | |
20.80 CZK | ||
| 260 | N457632 | 1 | ŠTÍTEK | FLEXVOLT | QS | |
31.20 CZK | |
| 261 | N460811 | 1 | ŠTÍTEK | BRUSHLESS | QS | |
31.20 CZK | |
| 263 | N458771 | 2 | ŠTÍTEK | FLEXVOLT | QS | |
31.20 CZK | |
| 290 | 394034-00 | 1 | ŠROUB | belt tensioner | QS | |
26.00 CZK | |
| 314 | N441566 | 1 | TYČOVÝ PLOT | QS | |
215.80 CZK | ||
| 315 | N058319 | 1 | LIŠTA | QS | ||||
| 332 | N104494 | 1 | LIŠTA | QS | |
751.40 CZK | ||
| 333 | N450867 | 1 | KONZOLA | CORDSET | QS | |
62.40 CZK | |
| 400 | N735605 | 2 | PROPOJOVACÍ VODIČ | QS | ||||
| 401 | 098013-16 | 2 | ŠROUB | QS | |
13.00 CZK | ||
| 402 | 330021-06 | 2 | MATICE | QS | |
13.00 CZK | ||
| 403 | N600658 | 2 | HANDLE | QS | ||||
| 404 | 394589-01 | 4 | ŠROUB | QS | |
20.80 CZK | ||
| 405 | N611941 | 4 | PODLOŽKA | QS | ||||
| 533 | N443880 | 1 | SPÍNAČ | WORKLIGHT | TO WK23-2018 | QS | |
156.00 CZK |
| 533 | N595757 | 1 | SPÍNAČ | FROM WK23-2018 | QS | |||
| 534 | N300152 | 1 | VÍČKO | LED | QS | |
31.20 CZK | |
| 535 | N631525 | 1 | TEPELNÝ ŠTÍT | 4.75 DIA X 35MM LONG | QS | |||
| 800 | 93488-00 | 1 | MAZIVO | QS | |
252.20 CZK | ||
| 800 | 5140061-28 | 1 | MAZIVO | QS | |
1094.60 CZK | ||
| 857 | N500157 | 1 | ADAPTÉR SA | DCB500-QS | SEE DCB500 | QS | |
2392.00 CZK |
| 867 | N462141 | 1 | BEZPEČNOSTNÍ VÍČKO | QS | |
91.00 CZK |
* Jedná se o orientační ceny, které se mohou lišit a jsou uvedeny bez DPH a náklady na dopravu.Vyhrazujeme si právo na změnu cen a podmínek bez předchozího upozornění.
