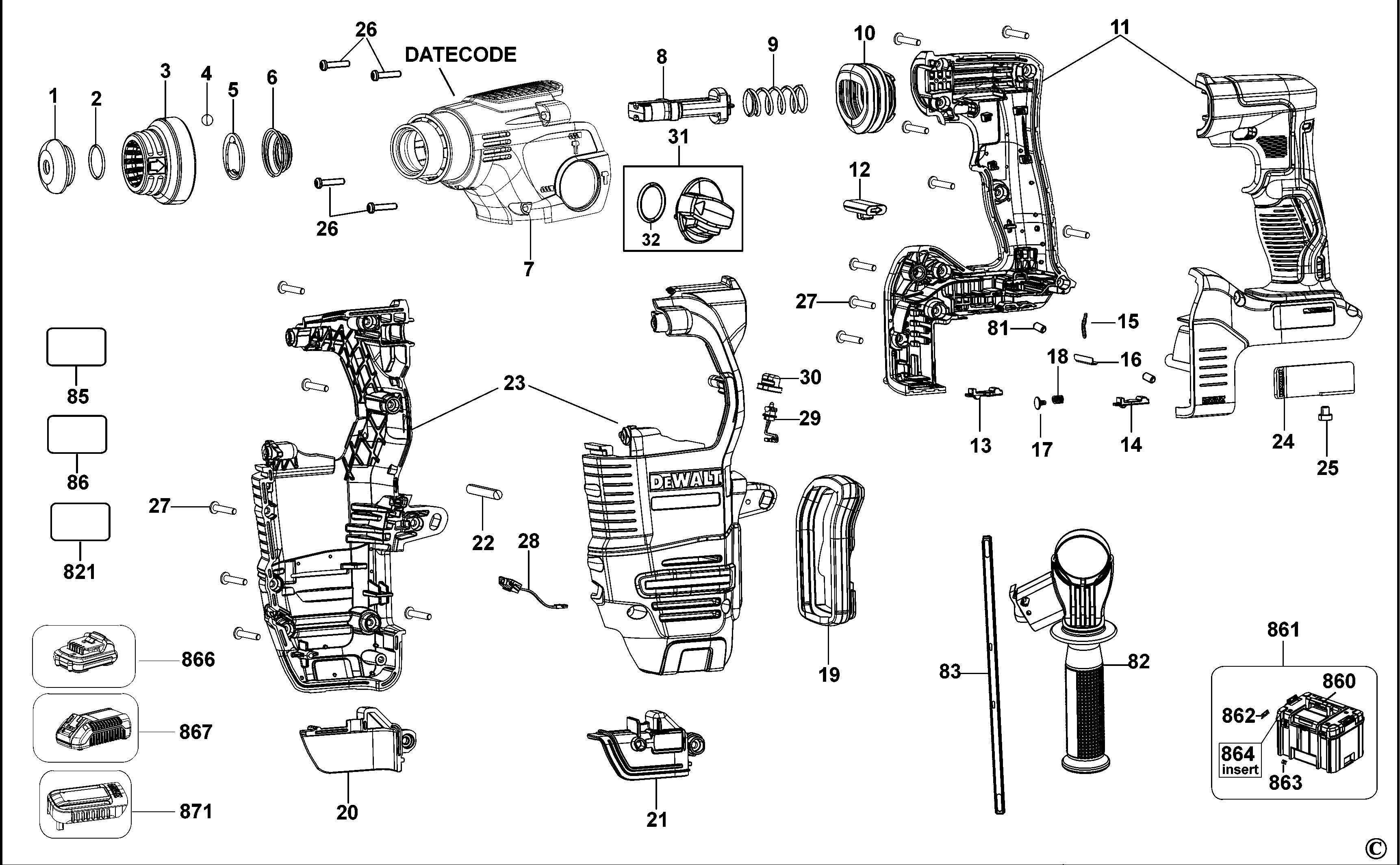

DCH333 ROTAČNÍ PŘÍKLEPOVÁ VRTAČKA Type 1 | Výkresy
Dokumenty
Seznam náhradních dílů
Zobrazte si rozevírací nabídku, pro některé výrobky může být k dispozici více výkresů
Verze pro tisk
Zobrazit celou stránku
| Položka č. | Číslo výrobku | Množství na | Popis výrobku | General Description | Další info | Trhy | Stav výrobku | Směrná cena |
|---|---|---|---|---|---|---|---|---|
| 1 | 323489-00 | 1 | VÍČKO | XJ |  |
26.00 CZK | ||
| 2 | 579212-00 | 1 | KROUŽEK | XJ | |
20.80 CZK | ||
| 3 | N910599 | 1 | TRUBKA | XJ | ||||
| 4 | 583890-00 | 1 | KULIČKA | XJ | |
20.80 CZK | ||
| 5 | 578387-00 | 1 | PODLOŽKA | XJ | |
26.00 CZK | ||
| 6 | 871690 | 1 | PRUŽINA | XJ | |
13.00 CZK | ||
| 7 | N606738 | 1 | PŘEDNÍ SKŘÍŇ | + Bearing+seals | XJ | |||
| 8 | N152623 | 1 | DORAZ | XJ | |
91.00 CZK | ||
| 9 | N106188 | 1 | STLAČENÍ PRUŽINY | XJ | |
26.00 CZK | ||
| 10 | N106221-01 | 1 | MĚCH | XJ | |
83.20 CZK | ||
| 11 | N466894 | 1 | RUKOJEŤ SA | XJ | |
408.20 CZK | ||
| 12 | N431292 | 1 | TYČ | F/R | XJ |  |
20.80 CZK | |
| 13 | N438439 | 1 | VLOŽKA | XJ | |
13.00 CZK | ||
| 14 | N438438 | 1 | VLOŽKA | XJ | |
13.00 CZK | ||
| 15 | N400082 | 1 | PRUŽINA | XJ | |
70.20 CZK | ||
| 16 | N094649 | 1 | DESKA | XJ | |
31.20 CZK | ||
| 17 | N122099 | 1 | BLOK | XJ | |
13.00 CZK | ||
| 18 | N119679 | 1 | PRUŽINA | XJ | |
13.00 CZK | ||
| 19 | N427167 | 1 | MĚCH | XJ | |
57.20 CZK | ||
| 20 | N461796 | 1 | KONCOVÁ KRYTKA | XJ | |
41.60 CZK | ||
| 21 | N461797 | 1 | KONCOVÁ KRYTKA | XJ | |
41.60 CZK | ||
| 22 | N159443 | 1 | OSA | XJ | |
26.00 CZK | ||
| 23 | N466997 | 1 | SKŘÍŇ MOTORU SA | XJ | |
509.60 CZK | ||
| 24 | N461541 | 1 | HÁK | Belt | XJ | |
174.20 CZK | |
| 25 | N400130 | 1 | ŠROUB | M5x8 | XJ | |
20.80 CZK | |
| 26 | 330019-20 | 4 | ŠROUB | XJ | |
13.00 CZK | ||
| 27 | 330019-80 | 17 | ŠROUB | XJ | |
13.00 CZK | ||
| 28 | N445349 | 1 | DIODOVÁ SVÍTILNA | XJ | |
106.60 CZK | ||
| 29 | N452980 | 1 | INDIKÁTOR | XJ | |
83.20 CZK | ||
| 30 | 656183-00 | 1 | ČOČKA | XJ | |
26.00 CZK | ||
| 31 | N267567 | 1 | VOLIČ SA | XJ | |
70.20 CZK | ||
| 32 | N091381-00 | 1 | O-KROUŽEK | XJ | |
13.00 CZK | ||
| 33 | N433272 | 1 | TĚSNĚNÍ SA | XJ | |
57.20 CZK | ||
| 34 | 324006-15 | 12 | ŠROUB | XJ | |
13.00 CZK | ||
| 35 | N038257 | 1 | PLST | XJ | |
13.00 CZK | ||
| 36 | N423558 | 2 | O-KROUŽEK | O-RING 43x3.5 | XJ | |
20.80 CZK | |
| 37 | N431392 | 1 | DESKA | Switch | XJ | |
62.40 CZK | |
| 38 | N663642 | 1 | PRUŽINA | XJ | ||||
| 39 | N433763 | 1 | KOLÍK | XJ | |
20.80 CZK | ||
| 40 | N390874 | 1 | OJNICE | XJ | |
31.20 CZK | ||
| 41 | N517447 | 1 | O-KROUŽEK | 19X1 | XJ | |||
| 42 | N510098 | 1 | PÍST | XJ | ||||
| 43 | N394408 | 2 | O-KROUŽEK | 17x3 | XJ | |
31.20 CZK | |
| 44 | N123257 | 1 | KOLÍK | XJ | |
62.40 CZK | ||
| 45 | N505552 | 1 | SADA PÍSTŮ | XJ | |
509.60 CZK | ||
| 46 | N616792 | 1 | PŘEVODOVÁ SKŘÍŇ SA | XJ | ||||
| 47 | N505553 | 1 | TLOUK SA | XJ | ||||
| 48 | N783458 | 1 | VŘETENO | XJ | ||||
| 49 | N561701 | 1 | VŘETENO | XJ | ||||
| 50 | N468472 | 8 | KOLÍK | 4X6 | XJ | |
13.00 CZK | |
| 51 | N467014 | 2 | UPÍNACÍ PŘÍPRAVEK | XJ | |
20.80 CZK | ||
| 52 | N459693 | 1 | ÚDERNÍK | XJ | |
156.00 CZK | ||
| 53 | N406771 | 1 | PŘEVOD ŠIKMÝMI ZUBY | XJ | |
215.80 CZK | ||
| 54 | 479478-00 | 1 | BEARING,BALL | 6906 | XJ | |
140.40 CZK | |
| 55 | N412167 | 1 | O-KROUŽEK | 20x3 | XJ | |
31.20 CZK | |
| 57 | N413186 | 1 | POJISTNÝ KROUŽEK | 23x2 | XJ | |
13.00 CZK | |
| 58 | N502900 | 1 | PODLOŽKA | XJ | ||||
| 58 | N502900 | 1 | PODLOŽKA | XJ | ||||
| 59 | N412168 | 1 | O-KROUŽEK | 12x5 | XJ | |
140.40 CZK | |
| 60 | N421627 | 3 | O-KROUŽEK | 30X4 | XJ | |
57.20 CZK | |
| 61 | N395027 | 4 | PODLOŽKA | 30mm | XJ | |
20.80 CZK | |
| 62 | N422601 | 2 | POJISTNÝ KROUŽEK | XJ | |
31.20 CZK | ||
| 63 | N605730 | 1 | SPOJKA SA | XJ | ||||
| 64 | 330004-06 | 1 | JEHLOVÉ LOŽISKO | XJ | |
41.60 CZK | ||
| 65 | N452829 | 1 | KLIKOVÝ HŘÍDEL | XJ | |
332.80 CZK | ||
| 66 | N427179 | 1 | LOŽISKO | XJ | |
291.20 CZK | ||
| 67 | N453028 | 1 | SPONKA | XJ | |
36.40 CZK | ||
| 68 | N505555 | 1 | KLIKOVÝ HŘÍDEL | 3KG | XJ | |
800.80 CZK | |
| 70 | N168103 | 1 | LOŽISKO | XJ | ||||
| 72 | N427177 | 2 | KLEC LOŽISKA | XJ | |
57.20 CZK | ||
| 73 | N513678 | 1 | HNACÍ ÚSTROJÍ SA | XJ | ||||
| 74 | N264669 | 1 | OBJÍMKA | XJ | |
70.20 CZK | ||
| 76 | N433668 | 1 | POUZDRO | XJ | |
20.80 CZK | ||
| 77 | 323763-10 | 1 | POJISTNÝ KROUŽEK | 8; | XJ | |
20.80 CZK | |
| 78 | N593071 | 1 | PŘEVODOVKA SA | XJ | ||||
| 80 | N506028 | 1 | MOTOR A SPÍNAČ SA | + Module | XJ | |
452.40 CZK | |
| 81 | N186764 | 2 | GUMOVÁ PODLOŽKA | 4.5x8.0mm | XJ | |
13.00 CZK | |
| 82 | N413662 | 1 | BOČNÍ RUKOJEŤ SA | XJ | |
291.20 CZK | ||
| 83 | 798846-02 | 1 | HLOUBKOVÝ DORAZ | XJ | |
26.00 CZK | ||
| 84 | N374339 | 1 | VLOŽKA | XJ | |
26.00 CZK | ||
| 85 | N487261 | 1 | VÝROBNÍ ŠTÍTEK | XR PLEXVOLT LH | XJ | |
57.20 CZK | |
| 86 | N487262 | 1 | VÝROBNÍ ŠTÍTEK | XR PLEXVOLT RH | XJ | |
57.20 CZK | |
| 87 | N388939 | 1 | PODLOŽKA | 14mm | XJ | |
41.60 CZK | |
| 800 | 578970-04 | 1 | MAZIVO | 80g | XJ | |
408.20 CZK | |
| 801 | 870889-03 | 1 | MAZIVO | RENOLIT PARAGON EP ½ - 20 GRAMS | XJ | |
91.00 CZK | |
| 821 | N491324 | 1 | VÝKONNOSTNÍ ŠTÍTEK | XJ | |
31.20 CZK | ||
| 837 | 1003968-99 | 1 | S.T.CIRCLIP INSERTER | 3KG | Long | XJ | |
4901.00 CZK |
| 837 | 1003969-99 | 1 | S.T.CIRCLIP INSERTER | 3KG | Short | XJ | |
4901.00 CZK |
| 838 | 1003967-99 | 1 | S.T.CIRCLIP INSERTER | 3KG | Limit Stop | XJ | |
2392.00 CZK |
| 839 | 1003970-99 | 1 | S.T.DIS-ASSEMBLY JIG | 3KG | Removal Piston + Ram | XJ | |
751.40 CZK |
| 860 | H1400196008 | 1 | HANDLE | XJ | |
57.20 CZK | ||
| 861 | N445186 | 1 | SKŘÍŇKA NA NÁŘADÍ | DCH333NT | XJ | |
1196.00 CZK | |
| 862 | H1500082520 | 2 | ZÁPADKA | XJ | |
31.20 CZK | ||
| 863 | P910190 | 2 | ZÁPADKA | XJ | |
106.60 CZK | ||
| 864 | N493397 | 1 | VLOŽKA | T-STACK | DCH333NT | XJ | |
140.40 CZK |
* Jedná se o orientační ceny, které se mohou lišit a jsou uvedeny bez DPH a náklady na dopravu.Vyhrazujeme si právo na změnu cen a podmínek bez předchozího upozornění.
