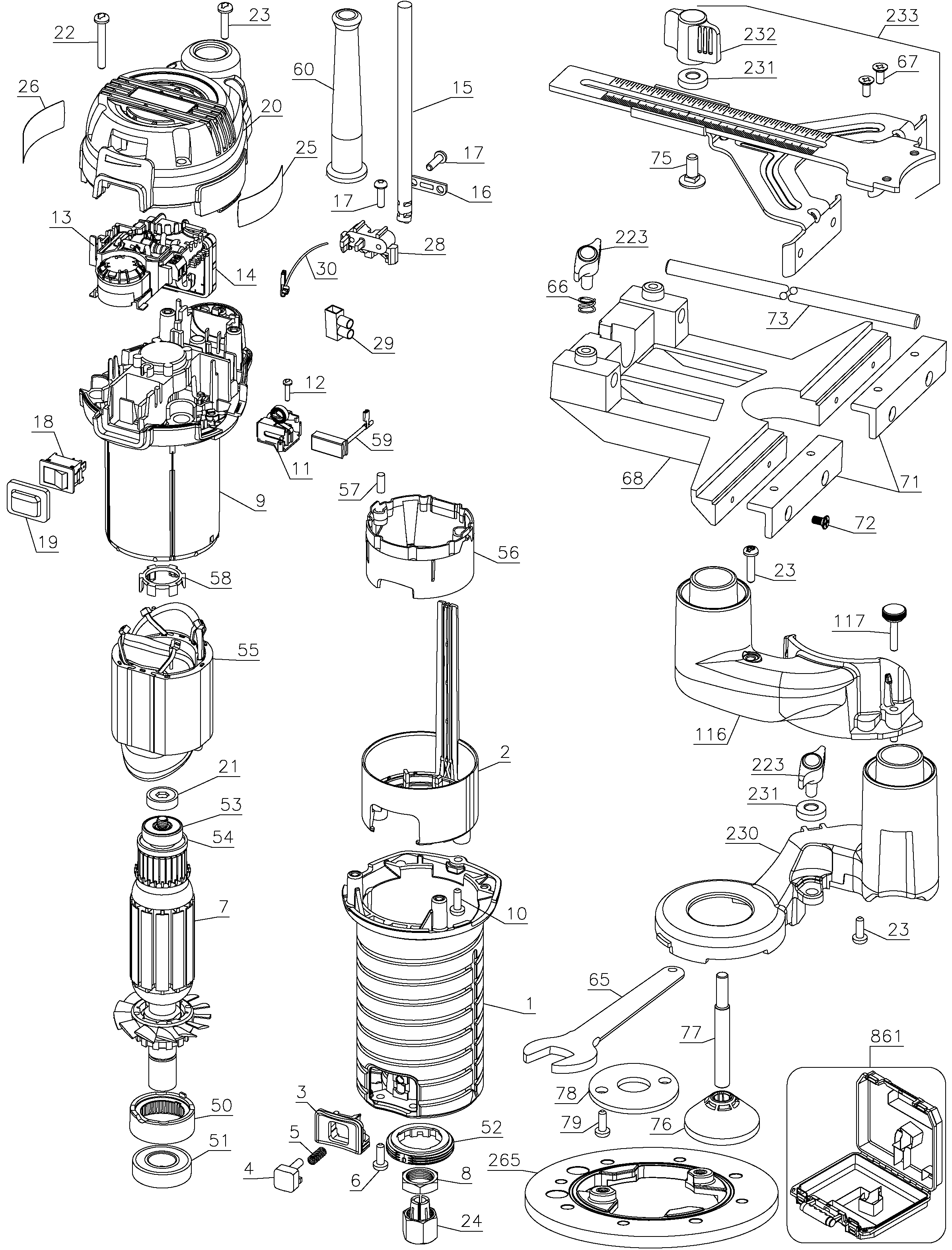

D26204K Electronic Palm Router Type 1 | Výkresy
Dokumenty
Seznam náhradních dílů
Zobrazte si rozevírací nabídku, pro některé výrobky může být k dispozici více výkresů
Verze pro tisk
Zobrazit celou stránku
| Položka č. | Číslo výrobku | Množství na | Popis výrobku | General Description | Další info | Trhy | Stav výrobku | Směrná cena |
|---|---|---|---|---|---|---|---|---|
| 1 | A26126SV | 1 | SKŘÍŇ MOTORU SA | INCL. BEARING | QS |  |
1495.00 CZK | |
| 2 | N074107 | 1 | DIODOVÁ SVÍTILNA | QS | |
600.60 CZK | ||
| 3 | A26131 | 1 | VLOŽKA | QS | |
20.80 CZK | ||
| 4 | N038183 | 1 | ZAJIŠŤOVACÍ TLAČÍTKO | QS | |
20.80 CZK | ||
| 5 | A23489 | 1 | PRUŽINA | QS | |
13.00 CZK | ||
| 6 | 330065-06 | 2 | ŠROUB | QS | |
13.00 CZK | ||
| 7 | A28455SV | 1 | ARMATURE 230V | 230V | INCL. 53,54 | QS | |
1989.00 CZK |
| 8 | A25248 | 1 | MATICE | QS | |
57.20 CZK | ||
| 9 | A28680 | 1 | PŘENOSNÉ POUZDRO | QS | |
215.80 CZK | ||
| 10 | 330065-07 | 1 | ŠROUB | QS | |
13.00 CZK | ||
| 11 | A28458 | 2 | DRŽÁK UHLÍKU SA | INCL. 59 | QS | |
127.40 CZK | |
| 12 | 330019-01 | 2 | SCREW.TEMP | M3.63 x 9.5mm T15 | QS | |
13.00 CZK | |
| 13 | N074135 | 1 | OVLÁDACÍ MODUL SA | 230V W/WIRE HARNESS | INCL. LC FILTER & CAPACITOR | QS | |
902.20 CZK |
| 14 | N074109 | 1 | OVLÁDACÍ MODUL SA | V.S. 230V | QS | |
995.80 CZK | |
| 15 | A28461 | 1 | CORDSET (EURO) | QS |  |
366.60 CZK | ||
| 16 | 329301-00 | 1 | PŘÍCHYTKA STRUNY | QS | |
13.00 CZK | ||
| 17 | 330019-02 | 3 | ŠROUB | QS | |
13.00 CZK | ||
| 18 | 887453 | 1 | SPÍNAČ | QS | |
57.20 CZK | ||
| 19 | A29360 | 1 | KRYT SPÍNAČE | QS | |
26.00 CZK | ||
| 20 | A28679 | 1 | KONCOVÁ KRYTKA | QS | |
174.20 CZK | ||
| 21 | A27330 | 1 | MAGNET | QS | |
70.20 CZK | ||
| 22 | 330045-09 | 2 | ŠROUB | M4x30 T20 MTLTHDFMG | QS | |
13.00 CZK | |
| 23 | 330065-08 | 4 | ŠROUB | M4x18 T20 | QS | |
13.00 CZK | |
| 24 | A28462SV | 1 | UPÍNACÍ POUZDRO | QS | ||||
| 25 | N416397 | 1 | VÝKONNOSTNÍ ŠTÍTEK | QS | ||||
| 26 | A28464 | 1 | VÝSTRAŽNÝ ŠTÍTEK | QS | |
20.80 CZK | ||
| 27 | N039270 | 1 | VÝSTRAŽNÝ ŠTÍTEK | CORD WRAP | QS | |||
| 28 | A28476 | 1 | MONTÁŽNÍ PRVEK | CORD CLAMP | QS | |
20.80 CZK | |
| 29 | 398100-00 | 1 | SVORKOVNICE | QS | |
26.00 CZK | ||
| 30 | A29361 | 1 | VODIČ SA | 171MM, BROWN, 18GA | QS | |
31.20 CZK | |
| 50 | A26125 | 1 | VLOŽKA | FAN END BEARING | QS | |
31.20 CZK | |
| 51 | A27537 | 1 | LOŽISKO | QS | |
70.20 CZK | ||
| 52 | A25250 | 1 | LEVÁ MATICE | QS | |
26.00 CZK | ||
| 53 | N110359 | 1 | LOŽISKO | QS | |
36.40 CZK | ||
| 54 | A25585 | 1 | IZOLÁTOR | QS | |
20.80 CZK | ||
| 55 | N278879 | 1 | FIELD 230V | 230V PKG'D A28457 | QS | |
902.20 CZK | |
| 56 | A23504 | 1 | LOPATKA | QS | |
57.20 CZK | ||
| 57 | 949638-02 | 2 | TLUMIČ | QS | |
13.00 CZK | ||
| 58 | A27937 | 1 | PODLOŽKA | PRELOAD | QS | |
13.00 CZK | |
| 59 | A28459 | 2 | UHLÍK | QS | |
106.60 CZK | ||
| 60 | 330005-01 | 1 | CHRÁNIČ STRUNY | QS | |
31.20 CZK | ||
| 65 | A27895 | 1 | SPECIÁLNÍ KLÍČ | QS | |
83.20 CZK | ||
| 66 | 609118-00 | 4 | PRUŽINA | QS | |
13.00 CZK | ||
| 67 | 945121-00 | 2 | SCREW.TEMP | QS | |
13.00 CZK | ||
| 68 | 948651-00 | 1 | PRAVÍTKO SA | QS | |
800.80 CZK | ||
| 75 | 931405-00 | 1 | ŠROUB | QS | |
13.00 CZK | ||
| 76 | A27315 | 1 | KUŽEL | QS | |
20.80 CZK | ||
| 77 | A27316 | 1 | KOLÍK | QS | |
57.20 CZK | ||
| 78 | 249014-01 | 1 | POUZDRO | QS | |
156.00 CZK | ||
| 79 | 945121-00 | 2 | SCREW.TEMP | QS | |
13.00 CZK | ||
| 100 | N032769SV | 1 | ZÁKLADNA SA | FIXED, D-SHAPE | QS | |
2392.00 CZK | |
| 102 | A28391 | 1 | MĚŘÍTKO | MICRO ADJUST | QS | |
70.20 CZK | |
| 104 | A24452 | 2 | KOLÍK | QS | |
20.80 CZK | ||
| 105 | A24764 | 2 | SEŘIZOVAČ | QS | |
70.20 CZK | ||
| 106 | 330022-18 | 2 | ŠROUB | QS | |
|||
| 107 | A24767 | 2 | PODLOŽKA | QS | |
36.40 CZK | ||
| 108 | A24771 | 2 | UPÍNACÍ TYČ | QS | |
70.20 CZK | ||
| 109 | A24770 | 2 | KOLÍK | QS | |
20.80 CZK | ||
| 110 | A27362 | 2 | PRUŽINA | QS | |
57.20 CZK | ||
| 111 | A27941 | 1 | ZÁKLADNÍ DESKA | QS | |
83.20 CZK | ||
| 112 | N029178 | 8 | ŠROUB | QS | |
13.00 CZK | ||
| 113 | N028373 | 2 | UPÍNACÍ PŘÍPRAVEK | QS | |
13.00 CZK | ||
| 114 | N693104 | 1 | SEŘIZOVAČ VÝŠKY | QS | ||||
| 115 | A28466 | 2 | IDENTIFIKAČNÍ ŠTÍTEK | QS | |
13.00 CZK | ||
| 116 | A28678SV | 1 | ADAPTÉR | INCL. 23,117 | QS | |
652.60 CZK | |
| 117 | A27335 | 2 | PŘÍTLAČNÝ ŠROUB | QS | |
31.20 CZK | ||
| 200 | N095607 | 1 | ZÁKLADNA SA | QS | |
452.40 CZK | ||
| 202 | N095608 | 1 | NOSIČ SA | QS | |
551.20 CZK | ||
| 203 | N042079 | 4 | KOLÍK | QS | |
13.00 CZK | ||
| 204 | 684179 | 1 | KROUŽEK | QS | |
13.00 CZK | ||
| 205 | N037001 | 1 | PRUŽINA | QS | |
26.00 CZK | ||
| 206 | N034346 | 1 | VODÍTKO | QS | |
20.80 CZK | ||
| 207 | A29112 | 1 | PRUŽINA | QS | |
20.80 CZK | ||
| 208 | A29651 | 1 | VODÍTKO | QS | |
13.00 CZK | ||
| 210 | N027873 | 1 | DESKA | QS | |
20.80 CZK | ||
| 211 | N029880 | 1 | KRYT | QS | |
62.40 CZK | ||
| 212 | 330045-06 | 5 | ŠROUB | QS | |
13.00 CZK | ||
| 213 | N029497 | 1 | ŠROUB | QS | |
70.20 CZK | ||
| 214 | N029508 | 1 | PRUŽINA | QS | |
20.80 CZK | ||
| 215 | N027646 | 1 | PÁKA | QS | |
26.00 CZK | ||
| 216 | 608298-00 | 1 | SPECIÁLNÍ PODLOŽKA | QS | |
13.00 CZK | ||
| 217 | 324007-10 | 1 | ŠROUB | QS | |
13.00 CZK | ||
| 218 | N032095 | 1 | MĚŘÍTKO | QS | |
13.00 CZK | ||
| 219 | A28031 | 1 | TYČ | QS | |
41.60 CZK | ||
| 220 | N031168 | 1 | SEŘIZOVAČ | QS | |
13.00 CZK | ||
| 221 | N027984 | 1 | O-KROUŽEK | QS | |
13.00 CZK | ||
| 222 | N027987 | 1 | SEŘIZOVAČ | QS | |
57.20 CZK | ||
| 223 | 608930-00 | 6 | ŠROUB | QS | |
20.80 CZK | ||
| 225 | 397560-00 | 2 | OVLADAČ | QS | |
57.20 CZK | ||
| 226 | 607395-00 | 2 | ŠROUB | QS | |
20.80 CZK | ||
| 227 | 098197-09 | 2 | PODLOŽKA | QS | |
13.00 CZK | ||
| 228 | N029742 | 1 | ZÁKLADNÍ DESKA | QS | |
106.60 CZK | ||
| 230 | A29660 | 1 | ADAPTÉR | INCL. 23 | QS | |
127.40 CZK | |
| 231 | N028927 | 2 | PODLOŽKA | QS | |
13.00 CZK | ||
| 232 | 147107-00 | 1 | OVLADAČ | QS | 31.20 CZK | |||
| 233 | N026733 | 1 | VODÍTKO SA | QS | |
215.80 CZK | ||
| 240 | 652836-00 | 1 | KULIČKA | QS | |
13.00 CZK | ||
| 241 | 326976-01 | 1 | REVOLVEROVÁ HLAVA | QS | |
70.20 CZK | ||
| 242 | 608928-00 | 1 | ŠROUB | QS | |
13.00 CZK | ||
| 243 | 330015-04 | 1 | MATICE | QS | |
13.00 CZK | ||
| 244 | 652835-00 | 1 | DISTANČNÍ VLOŽKA | QS | |
13.00 CZK | ||
| 245 | 652834-00 | 1 | PRUŽINA | QS | |
13.00 CZK | ||
| 246 | 653599-00 | 1 | PODLOŽKA | QS | |
13.00 CZK | ||
| 247 | 330045-07 | 1 | ŠROUB | QS | |
13.00 CZK | ||
| 260 | N029502 | 1 | VÝROBNÍ ŠTÍTEK | QS | |
31.20 CZK | ||
| 261 | N029503 | 1 | VÝROBNÍ ŠTÍTEK | QS | |
70.20 CZK | ||
| 265 | N092764 | 1 | ZÁKLADNA SA | QS | |
106.60 CZK | ||
| 861 | A28470 | 1 | SKŘÍŇKA NA NÁŘADÍ | QS | |
902.20 CZK |
* Jedná se o orientační ceny, které se mohou lišit a jsou uvedeny bez DPH a náklady na dopravu.Vyhrazujeme si právo na změnu cen a podmínek bez předchozího upozornění.
