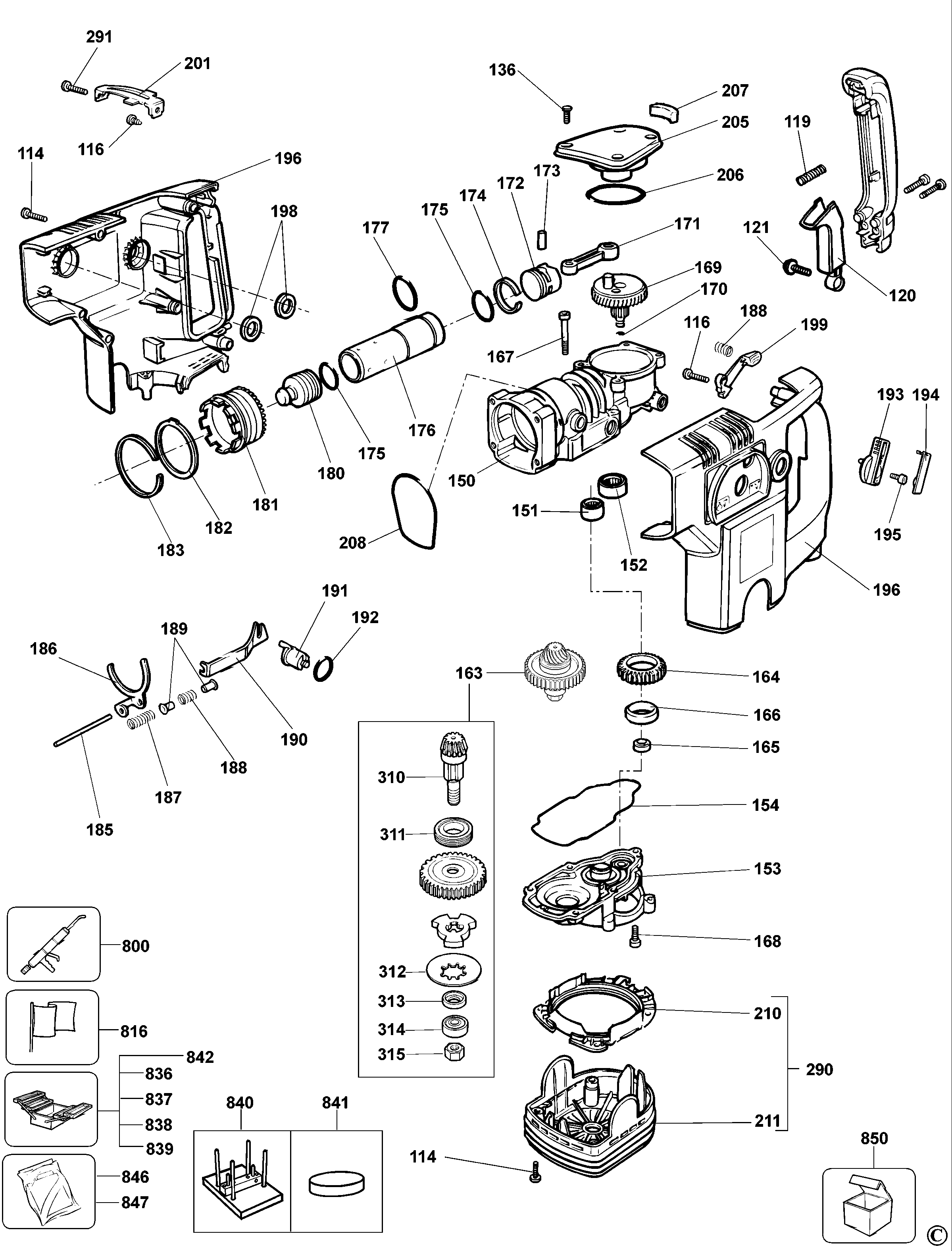

BH40 PŘÍKLEPOVÁ VRTAČKA Type 1 | Výkresy
Dokumenty
Seznam náhradních dílů
Zobrazte si rozevírací nabídku, pro některé výrobky může být k dispozici více výkresů
Verze pro tisk
Zobrazit celou stránku
| Položka č. | Číslo výrobku | Množství na | Popis výrobku | General Description | Další info | Trhy | Stav výrobku | Směrná cena |
|---|---|---|---|---|---|---|---|---|
| 101 | 577163-04 | 1 | ARMATURE 230V | GB 240V | DE |  |
2392.00 CZK | |
| 101 | 577163-04 | 1 | ARMATURE 230V | DE | |
2392.00 CZK | ||
| 101 | 577163-06 | 1 | ARMATURE 120V | GB 115V | DE | |
1638.00 CZK | |
| 102 | 327429-11 | 1 | FIELD 120V | GB 115V | DE | |
652.60 CZK | |
| 102 | 328548-05 | 1 | FIELD 230V | GB 240V | DE | |
652.60 CZK | |
| 102 | 328548-05 | 1 | FIELD 230V | DE | |
652.60 CZK | ||
| 103 | 326087-00 | 1 | SPÍNAČ | DE |  |
452.40 CZK | ||
| 104 | 326961-00 | 2 | SERVISNÍ KARTÁČ | Cut-off | GB 240V | DE | |
291.20 CZK |
| 104 | 326961-01 | 2 | BRUSH 120V | GB 115V | DE | |
252.20 CZK | |
| 104 | 326961-00 | 2 | SERVISNÍ KARTÁČ | Cut-off | DE | |
291.20 CZK | |
| 106 | 324438-73 | 1 | PRODLUŽOVACÍ KABEL | GB 240V | DE | |
551.20 CZK | |
| 106 | 324438-69 | 1 | KABEL | DE | |
332.80 CZK | ||
| 106 | 330061-20 | 1 | PRODLUŽOVACÍ KABEL | GB 115V | DE | |
1294.80 CZK | |
| 107 | 326455-00 | 1 | KOLÍK | DE | |
174.20 CZK | ||
| 108 | 326191-00 | 1 | SVORKOVNICE | DE | |
20.80 CZK | ||
| 109 | 325089-00 | 2 | LEAD BLACK | DE | 20.80 CZK | |||
| 110 | 326189-00 | 1 | SVORKOVNICE | DE | 20.80 CZK | |||
| 111 | 320842-11 | 1 | KONDENZÁTOR | DE | |
41.60 CZK | ||
| 112 | 323091-01 | 1 | CHRÁNIČ STRUNY | DE | |
31.20 CZK | ||
| 113 | 821070 | 1 | PŘÍCHYTKA STRUNY | DE | |
13.00 CZK | ||
| 114 | 330065-08 | 17 | ŠROUB | M4x18 T20 | DE | |
13.00 CZK | |
| 115 | 326190-00 | 1 | VODÍTKO KABELU | DE | |
20.80 CZK | ||
| 116 | 330065-05 | 2 | ŠROUB | DE | |
13.00 CZK | ||
| 117 | 326581-00 | 1 | IZOLÁTOR | DE | |
20.80 CZK | ||
| 118 | 325382-00 | 1 | HANDLE | DE | |
156.00 CZK | ||
| 119 | 326438-00 | 1 | PRUŽINA | DE | |
20.80 CZK | ||
| 120 | 325919-00 | 1 | SPOUŠTĚCÍ SPÍNAČ | DE | |
31.20 CZK | ||
| 121 | 326519-00 | 1 | ŠROUB | DE | |
13.00 CZK | ||
| 123 | 492073-00 | 1 | LOPATKA | DE | |
26.00 CZK | ||
| 124 | 330065-10 | 2 | ŠROUB | DE | |
13.00 CZK | ||
| 125 | 326411-14 | 1 | PŘENOSNÉ POUZDRO | DE | |
902.20 CZK | ||
| 126 | 577745-00 | 1 | LOŽISKO | DE | |
106.60 CZK | ||
| 127 | 325279-00 | 1 | OBJÍMKA | DE | |
20.80 CZK | ||
| 128 | 325411-02 | 1 | KRYT | DE | |
83.20 CZK | ||
| 129 | 577736-00 | 1 | VENTILÁTOR | DE | |
252.20 CZK | ||
| 130 | 324119-02 | 1 | ŠROUB | DE | |
26.00 CZK | ||
| 131 | 326579-00 | 2 | UZÁVĚR | DE | |
26.00 CZK | ||
| 133 | 326667-00 | 2 | PRUŽINKA UHLÍKU | DE | |
26.00 CZK | ||
| 134 | 326933-00 | 2 | SYTIČ SA | DE | 215.80 CZK | |||
| 135 | 325917-00 | 2 | TLUMIČ | DE | |
20.80 CZK | ||
| 136 | 324007-11 | 8 | ŠROUB | M5 X 18 | DE | |
13.00 CZK | |
| 150 | 329469-49 | 1 | SADA PRO OPRAVU SKŘÍNĚ | DE | |
2927.60 CZK | ||
| 151 | 330004-32 | 1 | LOŽISKO | FROM DATE CODE 97-22 | DE | |
106.60 CZK | |
| 151 | 328996-49 | 1 | SADA NA OPRAVY | UPTO DATE CODE 96-12 | DE | |
1146.60 CZK | |
| 151 | 918877-05 | 1 | JEHLOVÉ LOŽISKO | UPTO DATE CODE 97-21 | DE | |
291.20 CZK | |
| 152 | 918877-06 | 1 | JEHLOVÉ LOŽISKO | UPTO DATE CODE 97-21 | DE | |
332.80 CZK | |
| 152 | 330004-33 | 1 | LOŽISKO | FROM DATE CODE 97-22 | DE | |
106.60 CZK | |
| 153 | 329039-01 | 1 | KRYT PŘEVODOVKY SA | DE | 652.60 CZK | |||
| 154 | 325936-00 | 1 | TĚSNĚNÍ | DE | |
26.00 CZK | ||
| 163 | 496440-00 | 1 | SADA NA OPRAVY | DE | |
2392.00 CZK | ||
| 164 | 492618-00 | 1 | PŘEVOD | DE | |
156.00 CZK | ||
| 165 | 327141-02 | 1 | TĚSNĚNÍ | DE | |
91.00 CZK | ||
| 166 | 325616-00 | 1 | POUZDRO | DE | |
83.20 CZK | ||
| 167 | 918825-02 | 6 | ŠROUB | DE | |
20.80 CZK | ||
| 168 | 918825-04 | 3 | ŠROUB | DE | |
13.00 CZK | ||
| 169 | 581014-01 | 1 | KLIKOVÝ HŘÍDEL | DE | |
1690.00 CZK | ||
| 170 | 323711-26 | 1 | O-KROUŽEK | DE | |
13.00 CZK | ||
| 171 | 325002-00 | 1 | OJNICE | DE | |
91.00 CZK | ||
| 172 | 324858-00 | 1 | PÍST | DE | |
174.20 CZK | ||
| 173 | 330041-22 | 1 | KOLÍK | DE | |
31.20 CZK | ||
| 174 | 325905-00 | 1 | UPÍNACÍ PŘÍPRAVEK | DE | |
31.20 CZK | ||
| 175 | 323711-11 | 2 | O-KROUŽEK | DE | |
41.60 CZK | ||
| 176 | 326098-02 | 1 | VÁLEC | DE | |
751.40 CZK | ||
| 177 | 323711-21 | 1 | O-KROUŽEK | DE | |
41.60 CZK | ||
| 180 | 329318-00 | 1 | TLOUK | DE | |
291.20 CZK | ||
| 181 | 496440-00 | 1 | SADA NA OPRAVY | DE | |
2392.00 CZK | ||
| 182 | 326085-00 | 1 | VELKÁ PODLOŽKA | DE | |
57.20 CZK | ||
| 183 | 323763-03 | 1 | POJISTNÝ KROUŽEK | DE | |
31.20 CZK | ||
| 184 | 1005697-00 | 1 | ZAJIŠTĚNÍ VŘETENA | DE | |
156.00 CZK | ||
| 185 | 325880-02 | 1 | HŘÍDEL | DE | |
41.60 CZK | ||
| 186 | 325160-00 | 1 | VIDLICE VOLIČE | DE | |
83.20 CZK | ||
| 187 | 323395-08 | 1 | PRUŽINA | DE | |
13.00 CZK | ||
| 188 | 323395-09 | 1 | PRUŽINA | DE | |
13.00 CZK | ||
| 189 | 326093-00 | 2 | DISTANČNÍ VLOŽKA | DE | |
20.80 CZK | ||
| 190 | 325212-00 | 1 | SPOJ | DE | 52.00 CZK | |||
| 191 | 326720-00 | 1 | EXCENTRICKÝ SA | DE | |
106.60 CZK | ||
| 192 | 323711-07 | 1 | O-KROUŽEK | DE | |
13.00 CZK | ||
| 193 | 326507-00 | 1 | PÁKA SA | DE | |
52.00 CZK | ||
| 194 | 326225-00 | 1 | KRYT | DE | |
20.80 CZK | ||
| 195 | 326122-00 | 1 | SCREW.SPECIAL | DE | |
62.40 CZK | ||
| 196 | 325918-04 | 1 | PÁR KRYTŮ | DE | |
551.20 CZK | ||
| 198 | 325916-01 | 4 | TLUMIČ | DE | |
13.00 CZK | ||
| 199 | 326487-00 | 1 | PÁKA | DE | |
52.00 CZK | ||
| 201 | 326194-00 | 1 | MŮSTEK | DE | |
62.40 CZK | ||
| 205 | 325371-01 | 1 | KRYT | DE | |
83.20 CZK | ||
| 206 | 323711-22 | 1 | O-KROUŽEK | DE | |
13.00 CZK | ||
| 207 | 326824-00 | 1 | FILTR | DE | |
13.00 CZK | ||
| 208 | 323711-17 | 1 | O-KROUŽEK | DE | |
20.80 CZK | ||
| 210 | 326241-00 | 1 | BAFFLE FAN | DE | |
127.40 CZK | ||
| 211 | 325383-00 | 1 | KONCOVÁ KRYTKA | DE | 215.80 CZK | |||
| 251 | 326555-00 | 1 | OBJÍMKA | DE | |
91.00 CZK | ||
| 252 | 326552-00 | 1 | POUZDRO | DE | |
91.00 CZK | ||
| 253 | N079374 | 1 | KOLÍK | DE | |
13.00 CZK | ||
| 254 | N021108 | 1 | SVORKA | DE | |
106.60 CZK | ||
| 255 | 326553-00 | 1 | POJISTNÝ KROUŽEK | DE | |
140.40 CZK | ||
| 256 | N021120 | 1 | HANDLE | DE | |
252.20 CZK | ||
| 257 | 326573-00 | 1 | SCREW WING | DE | |
20.80 CZK | ||
| 258 | 326556-00 | 1 | MATICE | DE | |
26.00 CZK | ||
| 259 | 330021-01 | 1 | MATICE | DE | |
70.20 CZK | ||
| 260 | 326205-00 | 1 | HLOUBKOVÝ DORAZ | DE | |
36.40 CZK | ||
| 261 | 323753-11 | 2 | PODLOŽKA | DE | |
36.40 CZK | ||
| 262 | 323711-14 | 1 | O-KROUŽEK | DE | |
20.80 CZK | ||
| 263 | 323753-14 | 1 | PODLOŽKA | DE | |
31.20 CZK | ||
| 264 | 323395-07 | 1 | PRUŽINA | DE | |
20.80 CZK | ||
| 265 | 579581-00 | 1 | SADA NA OPRAVY | DE | |
1094.60 CZK | ||
| 266 | 577484-00 | 1 | TĚSNĚNÍ | From date code 25-01 | DE | 452.40 CZK | ||
| 266 | 323711-10 | 2 | O-KROUŽEK | Upto date code 24-01 | DE | |
31.20 CZK | |
| 267 | 582381-00 | 1 | PODLOŽKA | DE | |
91.00 CZK | ||
| 268 | 577744-02 | 1 | O-KROUŽEK | DE | |
36.40 CZK | ||
| 269 | 326688-00 | 1 | PODLOŽKA | DE | |
106.60 CZK | ||
| 270 | N210233 | 1 | O-KROUŽEK | DE | |
26.00 CZK | ||
| 271 | 326044-00 | 1 | VÍČKO | DE | |
36.40 CZK | ||
| 272 | 493133-00 | 1 | VŘETENO | DE | |
2766.40 CZK | ||
| 273 | 325878-00 | 2 | VÁLEC | DE | |
36.40 CZK | ||
| 274 | 329816-00 | 1 | PŘÍRUBOVÉ TĚSNĚNÍ | DE | |
83.20 CZK | ||
| 275 | 326575-02 | 1 | OBJÍMKA | Black | DE | |
41.60 CZK | |
| 276 | 479247-00 | 1 | OBJÍMKA SA | DE | |
106.60 CZK | ||
| 277 | 000000-03 | 1 | OBJEDNÁVKA DÍLU NLS OBJÍMKA SA 479247-00 | DE | ||||
| 278 | 000000-03 | 1 | OBJEDNÁVKA DÍLU NLS OBJÍMKA SA 479247-00 | DE | ||||
| 279 | 323395-06 | 1 | PRUŽINA | DE | |
20.80 CZK | ||
| 280 | 325929-00 | 2 | POLOVINA PODLOŽKY | DE | |
20.80 CZK | ||
| 281 | 487118-00 | 1 | PRUŽINA | DE | |
26.00 CZK | ||
| 282 | 325930-00 | 1 | VODÍTKO PRUŽINY | DE | |
41.60 CZK | ||
| 283 | 327141-00 | 1 | TĚSNĚNÍ | DE | |
52.00 CZK | ||
| 284 | 326125-00 | 1 | NÁLITEK SA | Silver | DE | |
995.80 CZK | |
| 285 | 325935-00 | 1 | TĚSNĚNÍ | DE | |
26.00 CZK | ||
| 286 | 588560-00 | 1 | ZAJIŠTĚNÍ VŘETENA | DE | |
70.20 CZK | ||
| 287 | 323763-04 | 1 | KROUŽEK | DE | |
26.00 CZK | ||
| 288 | 327208-00 | 1 | VODÍTKO | DE | |
13.00 CZK | ||
| 290 | 326784-00 | 1 | KONCOVÁ KRYTKA SA | DE | |
408.20 CZK | ||
| 291 | 324007-10 | 1 | ŠROUB | DE | |
13.00 CZK | ||
| 310 | 324956-00 | 1 | PASTOREK | DE | |
551.20 CZK | ||
| 311 | 323872-02 | 1 | LOŽISKO | DE | |
156.00 CZK | ||
| 312 | 325858-00 | 1 | PRUŽINA | DE | |
57.20 CZK | ||
| 313 | 325241-00 | 1 | DISTANČNÍ VLOŽKA | DE | |
52.00 CZK | ||
| 314 | 330003-39 | 1 | LOŽISKO | DE | |
70.20 CZK | ||
| 315 | 326486-00 | 1 | MATICE | DE | |
13.00 CZK | ||
| 800 | 328771-02 | 1 | GREASE 100 GMS | DE | |
252.20 CZK | ||
| 816 | 329151-00 | 1 | VÝROBNÍ ŠTÍTEK | LARGE 70MM X 53MM | DE | |
31.20 CZK | |
| 816 | 326200-00 | 1 | VÝROBNÍ ŠTÍTEK | SMALL 44MM X 49MM | DE | |
83.20 CZK | |
| 836 | 559508-99 | 1 | S.T.PULLER | UPTO DATE CODE 97-21 | DE | 1320.80 CZK | ||
| 836 | 559508-98 | 1 | SERVISNÍ NÁŘADÍ | FROM DATE CODE 97-22 | DE | |
1222.00 CZK | |
| 837 | 559509-98 | 1 | SERVISNÍ NÁŘADÍ | UPTO DATE CODE 97-21 | DE | 933.40 CZK | ||
| 837 | 559603-99 | 1 | S.T.BEARING EXTRACTOR | FROM DATE CODE 97-22 | DE | |
975.00 CZK | |
| 838 | 559510-99 | 1 | S.T.PULLER | DE | |
1950.00 CZK | ||
| 839 | 559656-99 | 1 | S.T.SUPPORT JIG | DE | |
1123.20 CZK | ||
| 840 | 559597-99 | 1 | S.T.ASSEMBLY JIG | Support Jig | DE | |
689.00 CZK | |
| 841 | 559598-99 | 1 | S.T.BLOCK | Block | DE | |
587.60 CZK | |
| 842 | 559602-99 | 1 | S.T.MANDREL | FROM DATE CODE 97-22 | DE | |
884.00 CZK | |
| 846 | 327148-02 | 1 | BRUSH PAIR 115V | GB 115V | DE | |
702.00 CZK | |
| 846 | 582621-00 | 1 | SADA UHLÍKŮ | 230V | GB 240V | DE | |
600.60 CZK |
| 846 | 582621-00 | 1 | SADA UHLÍKŮ | 230V | DE | |
600.60 CZK | |
| 847 | 327467-00 | 1 | SERVICE KIT 230V | GB 240V | DE | |
1833.00 CZK | |
| 847 | 327467-00 | 1 | SERVICE KIT 230V | DE | |
1833.00 CZK | ||
| 847 | 327467-02 | 1 | SERVICE KIT 120V | GB 115V | DE | |
1833.00 CZK | |
| 850 | 576171-00 | 1 | SADA NA OPRAVY | SB130 | DE | |
509.60 CZK |
* Jedná se o orientační ceny, které se mohou lišit a jsou uvedeny bez DPH a náklady na dopravu.Vyhrazujeme si právo na změnu cen a podmínek bez předchozího upozornění.
