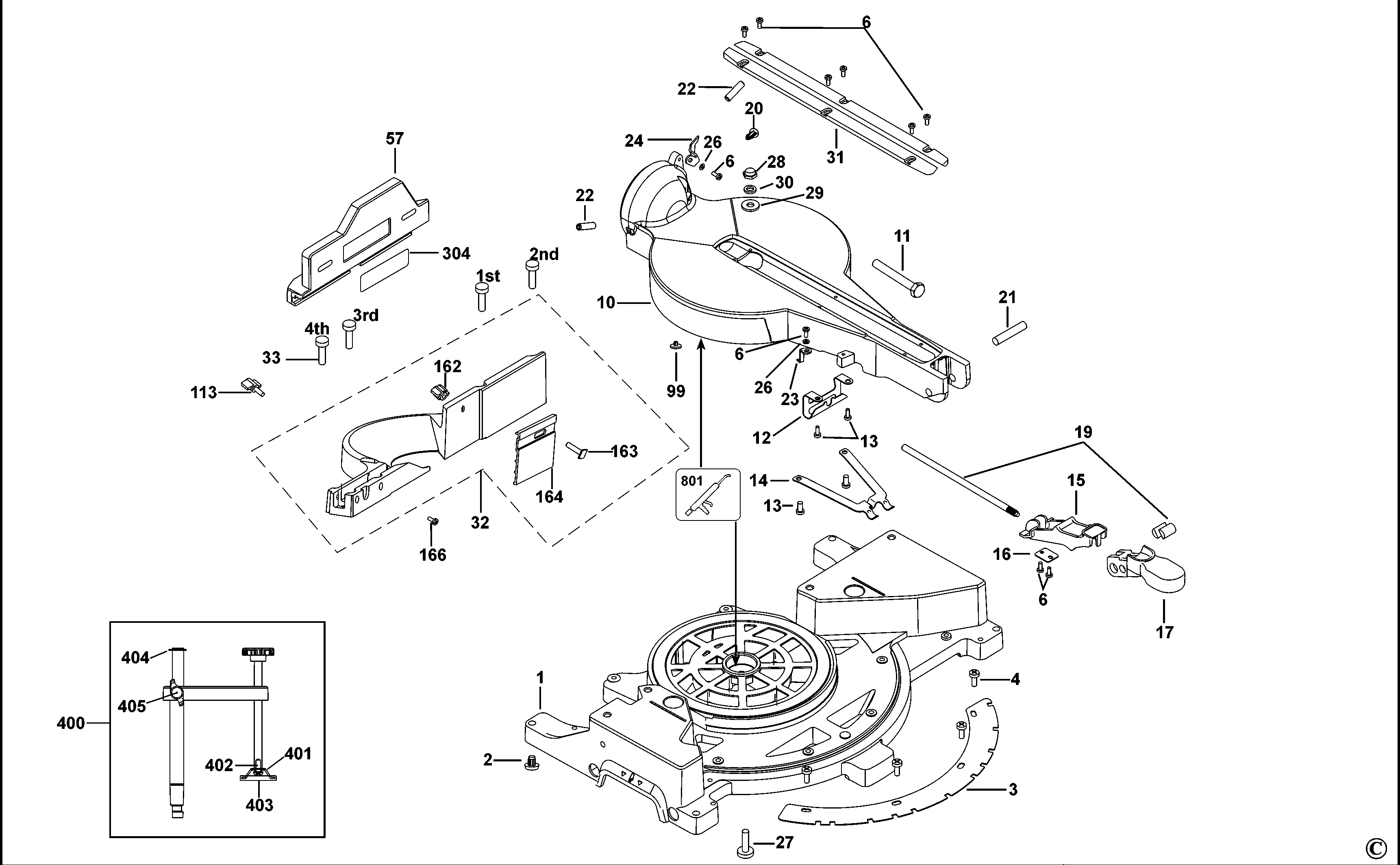

D27112 TISCH-, KAPP- UND GEHRUNGSSÄGE Type 2 | Zeichnungen
Dokumente
Parts List
Bitte Drop-down-Menü beachten, da es für einige Produkte mehrere Zeichnungen geben kann
Druckfreundlich
Ganze Seite anzeigen
| Item No. | Product Number | Qty Per | Product Description | ALLGEMEINE BESCHREIBUNG | Other Info | Märkte | Product Status | Richtpreis |
|---|---|---|---|---|---|---|---|---|
| 1 | 869349-00 | 1 | PLATTE ZSB | QS |  |
147.00 EUR | ||
| 2 | 153612-00 | 4 | FUSS | QS | |
0.80 EUR | ||
| 3 | N690033 | 1 | SKALA | QS | |
22.30 EUR | ||
| 4 | 604987-00 | 4 | SCHRAUBE | QS | |
0.80 EUR | ||
| 5 | N114229 | 1 | TISCH | QS | |
68.30 EUR | ||
| 6 | 330045-05 | 10 | SCHRAUBE | QS | |
0.80 EUR | ||
| 7 | 391358-01 | 1 | HALTER | QS | |
1.30 EUR | ||
| 8 | 860094-02 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 9 | 860610-01 | 1 | SCHUBSTANGE | QS | |
5.40 EUR | ||
| 10 | 869350-00 | 1 | TISCH ZSB | QS | |
123.40 EUR | ||
| 11 | 638875-00 | 1 | BOLZEN | QS | |
2.60 EUR | ||
| 12 | 397062-00 | 1 | PLATTE | QS | |
2.90 EUR | ||
| 13 | 330045-55 | 4 | SCHRAUBE | M5x55 MTL THD FMG | QS | |
0.80 EUR | |
| 14 | 397070-00 | 1 | FEDER | QS | |
3.80 EUR | ||
| 15 | 397073-00 | 1 | AKTIVIERUNGSHEBEL | QS | |
0.90 EUR | ||
| 16 | 397075-00 | 1 | KLAMMER | QS | |
2.60 EUR | ||
| 17 | 397065-00 | 1 | HEBEL | QS | |
2.60 EUR | ||
| 18 | 635045-00 | 1 | HALTER | QS | |
6.50 EUR | ||
| 19 | 629395-00 | 1 | FESTSTELLER ZSB | QS | |
9.00 EUR | ||
| 20 | 638835-00 | 1 | ABDECKUNG | QS | |
0.80 EUR | ||
| 21 | 397063-00 | 1 | STIFT | QS | |
1.30 EUR | ||
| 22 | 153576-03 | 2 | SCHRAUBE | QS | |
1.50 EUR | ||
| 23 | 397048-00 | 1 | ZEIGER | QS | |
1.30 EUR | ||
| 24 | 397090-00 | 1 | ZEIGER | QS | |
2.40 EUR | ||
| 25 | 330045-05 | 4 | SCHRAUBE | QS | |
0.80 EUR | ||
| 26 | 249233-00 | 2 | UNTERLEGSCHEIBE | QS | |
0.80 EUR | ||
| 27 | 860085-19 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 28 | 860092-05 | 1 | MUTTER | QS | |
0.80 EUR | ||
| 29 | 153781-00 | 2 | UNTERLEGSCHEIBE | QS | |
1.10 EUR | ||
| 30 | 613270-00 | 1 | UNTERLEGSCHEIBE | QS | |
0.90 EUR | ||
| 31 | N714363 | 2 | ABDECKPLATTE | QS | |
4.40 EUR | ||
| 32 | 641363-00 | 1 | ANSCHLAG ZSB | Inc 162,163,164 | QS | |
57.30 EUR | |
| 33 | 330045-33 | 4 | SCHRAUBE | QS | |
0.90 EUR | ||
| 34 | N102812 | 1 | SCHUTZSATZ | QS | |
34.80 EUR | ||
| 35 | 330045-32 | 2 | SCHRAUBE | M8x1.25x20 MTLTHDFMG | QS | |
0.90 EUR | |
| 37 | 860083-04 | 2 | MUTTER | QS | |
0.80 EUR | ||
| 38 | 637806-00 | 1 | ANSCHLAG | QS | |
22.30 EUR | ||
| 39 | 637805-00 | 1 | PLATTE | QS | |
5.40 EUR | ||
| 40 | 634738-00 | 1 | HALTER | QS | |
5.40 EUR | ||
| 42 | 612008-00 | 1 | SCHRAUBE | QS | |
1.30 EUR | ||
| 43 | 392948-00 | 1 | SCHEIBENKLEMME | QS | |
0.80 EUR | ||
| 44 | 605794-00 | 1 | SPERRHEBEL | QS | |
18.30 EUR | ||
| 45 | 860094-02 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 47 | 605795-00 | 1 | SICHERHEITSSTIFT | QS | |
1.10 EUR | ||
| 48 | 605796-00 | 1 | HALTER | QS | |
0.90 EUR | ||
| 49 | 636091-00 | 1 | HALTERUNG | QS | |
9.00 EUR | ||
| 50 | 153781-00 | 1 | UNTERLEGSCHEIBE | QS | |
1.10 EUR | ||
| 52 | 860092-05 | 1 | MUTTER | QS | |
0.80 EUR | ||
| 53 | 606362-01 | 1 | BUCHSE | QS | |
1.10 EUR | ||
| 54 | 941756-00 | 1 | KNOPF | QS | |
1.50 EUR | ||
| 55 | 385567-03 | 1 | SCHLUESSEL | TX30 6.0mm | QS | |
2.20 EUR | |
| 56 | 860074-02 | 4 | UNTERLEGSCHEIBE | QS | |
0.80 EUR | ||
| 57 | 640349-00 | 1 | ANSCHLAG | QS | |
18.30 EUR | ||
| 58 | 637338-00 | 1 | SPERRHEBEL | QS | |
1.80 EUR | ||
| 59 | 860084-24 | 4 | SCHRAUBE | QS | |
0.80 EUR | ||
| 60 | 150075-00 | 1 | SCHRAUBE | QS | |
0.90 EUR | ||
| 61 | 330045-34 | 1 | SCHRAUBE | QS | |
1.30 EUR | ||
| 62 | 949894-02 | 2 | SCHRAUBE | QS | |
0.80 EUR | ||
| 63 | 637289-00 | 1 | FEDER | QS | |
2.40 EUR | ||
| 64 | 637193-00 | 1 | HEBEL | QS | |
4.40 EUR | ||
| 65 | 153639-00 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 66 | 949702-19 | 1 | SCHRAUBE | QS | |
1.10 EUR | ||
| 67 | 647382-00 | 1 | ARM | QS | |
81.70 EUR | ||
| 68 | 649653-00 | 1 | FESTSTELLSTIFT | QS | |
3.80 EUR | ||
| 69 | 610722-00 | 1 | SCHILD | QS | 0.90 EUR | |||
| 70 | N102812 | 1 | SCHUTZSATZ | QS | |
34.80 EUR | ||
| 71 | 385756-01 | 1 | BUCHSE | QS | |
1.50 EUR | ||
| 72 | 330045-33 | 1 | SCHRAUBE | QS | |
0.90 EUR | ||
| 73 | N186624 | 1 | INNERER FLANSCH SA | QS | |
13.90 EUR | ||
| 74 | 696519-00 | 1 | RING | QS | |
0.80 EUR | ||
| 75 | 391375-00 | 1 | LÜFTERGEHÄUSE | QS | |
2.20 EUR | ||
| 76 | 330003-13 | 1 | KUGELLAGER | QS | |
5.40 EUR | ||
| 77 | 930098-00 | 1 | HALTER | QS | |
0.80 EUR | ||
| 78 | 869290-00 | 1 | ARMATURE 230V | QS | |
68.30 EUR | ||
| 79 | N110359 | 1 | KUGELLAGER | QS | |
1.50 EUR | ||
| 79 | N110359 | 1 | KUGELLAGER | QS | |
1.50 EUR | ||
| 80 | 145312-00 | 1 | ZÜNDKERZE | QS | |
0.80 EUR | ||
| 81 | 330019-19 | 2 | SCHRAUBE | QS | |
0.90 EUR | ||
| 82 | 869444-01 | 1 | FIELD SA 230V | FROM DCODE WK46 2016 | QS | |
68.30 EUR | |
| 82 | 869045-00 | 1 | FIELD 230V | 2 Lead | TO DCODE WK46-2016 | QS | |
50.00 EUR |
| 83 | 654838-00 | 1 | KOHLEPLATTE ZSB | QS | |
13.90 EUR | ||
| 84 | 381028-08 | 2 | ZSB KOHLE | QS | |
9.00 EUR | ||
| 85 | 391317-00 | 1 | GEHAEUSE | QS | |
9.99 EUR | ||
| 86 | 98094-55 | 4 | SCHRAUBE | M5 X 55mm T25 | QS | |
0.80 EUR | |
| 87 | 330019-13 | 4 | SCHRAUBE | M4X19 T20 | QS | |
0.80 EUR | |
| 88 | 391933-00 | 1 | ENDKAPPE | QS | |
2.60 EUR | ||
| 89 | N121000 | 1 | GRIFF/DECKEL | QS | |
15.30 EUR | ||
| 90 | 330019-13 | 6 | SCHRAUBE | M4X19 T20 | QS | |
0.80 EUR | |
| 91 | 640985-00 | 1 | SCHALTER | QS | |
16.70 EUR | ||
| 92 | 868320-00 | 1 | ABDECKUNG | QS | |
2.90 EUR | ||
| 93 | 863259-00 | 1 | SCHUTZ | QS | |
2.60 EUR | ||
| 94 | 326057-00 | 1 | ANSCHLUSSBLOCK | QS | |
1.10 EUR | ||
| 95 | 330120-00 | 1 | CORDSET (EURO) | QS | |
12.20 EUR | ||
| 96 | 654791-00 | 1 | CAPACITOR 220V | QS | |
13.90 EUR | ||
| 97 | 615851-00 | 1 | BUCHSE | QS | |
3.50 EUR | ||
| 99 | 640146-00 | 3 | PLATTE | QS | |
1.10 EUR | ||
| 100 | N176002 | 1 | SCHIENE ZSB | QS | |
355.40 EUR | ||
| 104 | 330022-08 | 1 | STIFTSCHRAUBE | QS | |
0.80 EUR | ||
| 108 | 639383-00 | 1 | DISTANZSCHEIBE | QS | |
1.50 EUR | ||
| 109 | 633290-04 | 1 | DREHSTABFEDER | QS | |
13.90 EUR | ||
| 110 | 642980-00 | 1 | DISTANZSCHEIBE | QS | |
1.50 EUR | ||
| 111 | 397128-00 | 1 | DREHACHSENWELLE | QS | |
3.50 EUR | ||
| 112 | 943030-00 | 2 | O-RING | QS | |
0.80 EUR | ||
| 113 | 147107-06 | 1 | KNOPF | QS | |
2.60 EUR | ||
| 114 | 606014-00 | 1 | FEDER | QS | |
0.80 EUR | ||
| 115 | 330045-14 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 116 | 397089-00 | 1 | MUTTER | QS | |
3.50 EUR | ||
| 117 | 612008-00 | 1 | SCHRAUBE | QS | |
1.30 EUR | ||
| 118 | 153781-00 | 1 | UNTERLEGSCHEIBE | QS | |
1.10 EUR | ||
| 119 | 637807-00 | 1 | SKALA | QS | |
2.40 EUR | ||
| 120 | 605798-00 | 1 | ZEIGER | QS | |
1.10 EUR | ||
| 121 | 613270-00 | 1 | UNTERLEGSCHEIBE | QS | |
0.90 EUR | ||
| 123 | 628591-00 | 1 | FUHRUNG | QS | |
2.90 EUR | ||
| 126 | 397080-00 | 1 | HANDLE | QS | |
2.20 EUR | ||
| 128 | 637334-00 | 1 | SKALA | QS | |
1.80 EUR | ||
| 130 | 153586-00 | 2 | UNTERLEGSCHEIBE | QS | |
0.90 EUR | ||
| 131 | 616001-00 | 2 | SCHRAUBE | QS | |
0.80 EUR | ||
| 132 | 153576-00 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 135 | 941756-00 | 1 | KNOPF | QS | |
1.50 EUR | ||
| 137 | 330045-15 | 3 | SCHRAUBE | QS | |
0.80 EUR | ||
| 138 | 641845-00 | 1 | MARKENAUFKLEBER | QS | |
1.50 EUR | ||
| 139 | 635047-00 | 1 | ABDECKUNG | QS | |
9.99 EUR | ||
| 140 | 637288-00 | 1 | FEDER | QS | |
0.90 EUR | ||
| 141 | 625857-00 | 1 | SCREW.SPECIAL | QS |  |
1.30 EUR | ||
| 142 | 860094-05 | 2 | SCHRAUBE | QS | |
0.80 EUR | ||
| 143 | 153639-00 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 144 | 604728-00 | 2 | FESTSTELLRING | QS | |
0.80 EUR | ||
| 145 | 146774-00 | 2 | ROLLER | QS | |
1.30 EUR | ||
| 146 | 637998-00 | 1 | UNTERER SCHUTZ | QS | |
41.60 EUR | ||
| 147 | 647776-00 | 1 | BOLZEN | M8 X 20 LH T40 | QS | |
1.10 EUR | |
| 148 | 604765-00 | 1 | AUSSENKLAMMER | QS | |
4.40 EUR | ||
| 149 | N186624 | 1 | INNERER FLANSCH SA | QS | |
13.90 EUR | ||
| 150 | 861340-00 | 1 | MUTTER | QS | |
0.80 EUR | ||
| 151 | 605040-51 | 1 | DISTANZSCHEIBE | QS | |
2.90 EUR | ||
| 152 | 330024-49 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 153 | 330045-23 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 154 | 146740-02 | 2 | HUELSE | QS | |
0.80 EUR | ||
| 155 | 153639-00 | 5 | SCHRAUBE | QS | |
0.80 EUR | ||
| 156 | 637192-00 | 1 | KAMM | QS | |
3.80 EUR | ||
| 157 | 629745-00 | 1 | SPRENGRING | QS | |
1.10 EUR | ||
| 158 | 330045-05 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 159 | 640503-00 | 1 | FEDER | QS | |
1.10 EUR | ||
| 160 | 634726-00 | 1 | SCHUTZ | QS | |
22.30 EUR | ||
| 161 | 635046-00 | 1 | SCHUTZ | QS | |
9.00 EUR | ||
| 162 | 653947-00 | 1 | KNOPF | QS | |
1.30 EUR | ||
| 163 | 653948-00 | 1 | BOLZEN | QS | |
2.90 EUR | ||
| 164 | 634736-00 | 1 | ANSCHLAG | QS | |
5.90 EUR | ||
| 165 | 645156-00 | 1 | SCHILD | QS | |
2.60 EUR | ||
| 166 | 860094-02 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 167 | 860491-01 | 1 | FEDER | QS | |
0.80 EUR | ||
| 168 | 720929-00 | 1 | FLUEGELMUTTER | QS | |
0.80 EUR | ||
| 171 | 931997-00 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 172 | 862427-00 | 1 | KNOPF | QS | |
0.80 EUR | ||
| 173 | 634734-00 | 1 | HALTER | QS | |
2.60 EUR | ||
| 174 | 860094-02 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 175 | 385567-04 | 1 | SCHLUESSEL | T40 | QS | |
1.80 EUR | |
| 176 | N083191 | 2 | BUCHSE | QS | |
0.90 EUR | ||
| 198 | 652236-00 | 1 | LEAD BLACK | QS | |
1.30 EUR | ||
| 200 | 869231-04 | 1 | ANSCHLAG ZSB | QS | |
74.00 EUR | ||
| 210 | 860322-00 | 1 | SPRENGRING | QS | |
0.80 EUR | ||
| 211 | 653767-00 | 1 | FILZ | QS | |
0.80 EUR | ||
| 212 | 393071-00 | 1 | PLATTE | QS | |
0.80 EUR | ||
| 213 | 860094-02 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 214 | 650829-00 | 1 | PLATTE | QS | |
2.60 EUR | ||
| 215 | 860073-07 | 1 | WASHER M6 | QS | |
0.80 EUR | ||
| 216 | 868082-00 | 1 | FEDER | QS | |
0.80 EUR | ||
| 217 | 650846-00 | 1 | KLAMMER | QS | |
2.40 EUR | ||
| 220 | 650828-00 | 1 | HALTER | QS | |
4.40 EUR | ||
| 225 | 651250-00 | 1 | HALTER | QS | |
0.80 EUR | ||
| 230 | 330045-14 | 3 | SCHRAUBE | QS | |
0.80 EUR | ||
| 231 | 647385-00 | 1 | GETR.GEH.ABDECKUNG | QS | |
18.30 EUR | ||
| 232 | 616979-01 | 1 | O-RING | 72.76 x 1.78 | QS | |
0.80 EUR | |
| 233 | 330003-66 | 1 | BEARING,BALL | QS | |
7.20 EUR | ||
| 234 | 860094-06 | 2 | SCHRAUBE | QS | |
0.80 EUR | ||
| 235 | 869219-08 | 1 | SPIND.+GETR. ZSB | QS | |
54.40 EUR | ||
| 236 | 386780-00 | 1 | KUGELLAGER | QS | |
2.40 EUR | ||
| 300 | N121000 | 1 | GRIFF/DECKEL | QS | |
15.30 EUR | ||
| 300 | N121000 | 1 | GRIFF/DECKEL | QS | |
15.30 EUR | ||
| 301 | 330045-05 | 1 | SCHRAUBE | QS | |
0.80 EUR | ||
| 302 | 650889-00 | 1 | BUCHSE | QS | |
0.90 EUR | ||
| 303 | 397118-00 | 1 | FUHRUNG | QS | |
1.80 EUR | ||
| 304 | 621135-00 | 1 | WARNSCHILD | QS | |
1.30 EUR | ||
| 350 | 654313-00 | 1 | SCHAUM | QS | |
9.99 EUR | ||
| 351 | 654787-00 | 1 | HALTER | QS | |
0.80 EUR | ||
| 352 | 330045-23 | 4 | SCHRAUBE | QS | |
0.80 EUR | ||
| 356 | 860083-12 | 1 | 6KT-MUTTER M6-DIN985 5 GZ | QS | |
0.80 EUR | ||
| 357 | 654312-00 | 1 | HALTERUNG | QS | |
9.00 EUR | ||
| 358 | 607491-00 | 2 | NIETE | QS | |
0.80 EUR | ||
| 359 | 330013-02 | 4 | SCHRAUBE | QS | |
0.80 EUR | ||
| 360 | 650855-00 | 1 | FILZ | QS | |
0.80 EUR | ||
| 400 | N165958 | 1 | KLEMME ZSB | QS | |
18.30 EUR | ||
| 401 | 630068-00 | 1 | HALTERUNG | QS | |
2.60 EUR | ||
| 402 | 630067-00 | 1 | KLAMMER | QS | |
2.60 EUR | ||
| 403 | 630085-00 | 1 | GRIFFSTUECK | QS | |
1.10 EUR | ||
| 404 | 389750-00 | 1 | HALTER | QS | |
0.80 EUR | ||
| 405 | 147107-02 | 1 | UNTERER KNOPF | QS | |
1.30 EUR | ||
| 800 | 5140061-28 | 1 | FETT | QS | |
25.10 EUR | ||
| 801 | 93488-00 | 1 | FETT | QS | |
15.30 EUR | ||
| 821 | N417359 | 1 | AUFKLEBER | QS | 2.40 EUR |
* Die angezeigten Preise sind unverbindliche Listenpreise ohne MwSt und Versandkosten.Wir behalten uns das Recht vor, Preise und Bedingungen ohne vorherige Ankündigung zu ändern.
