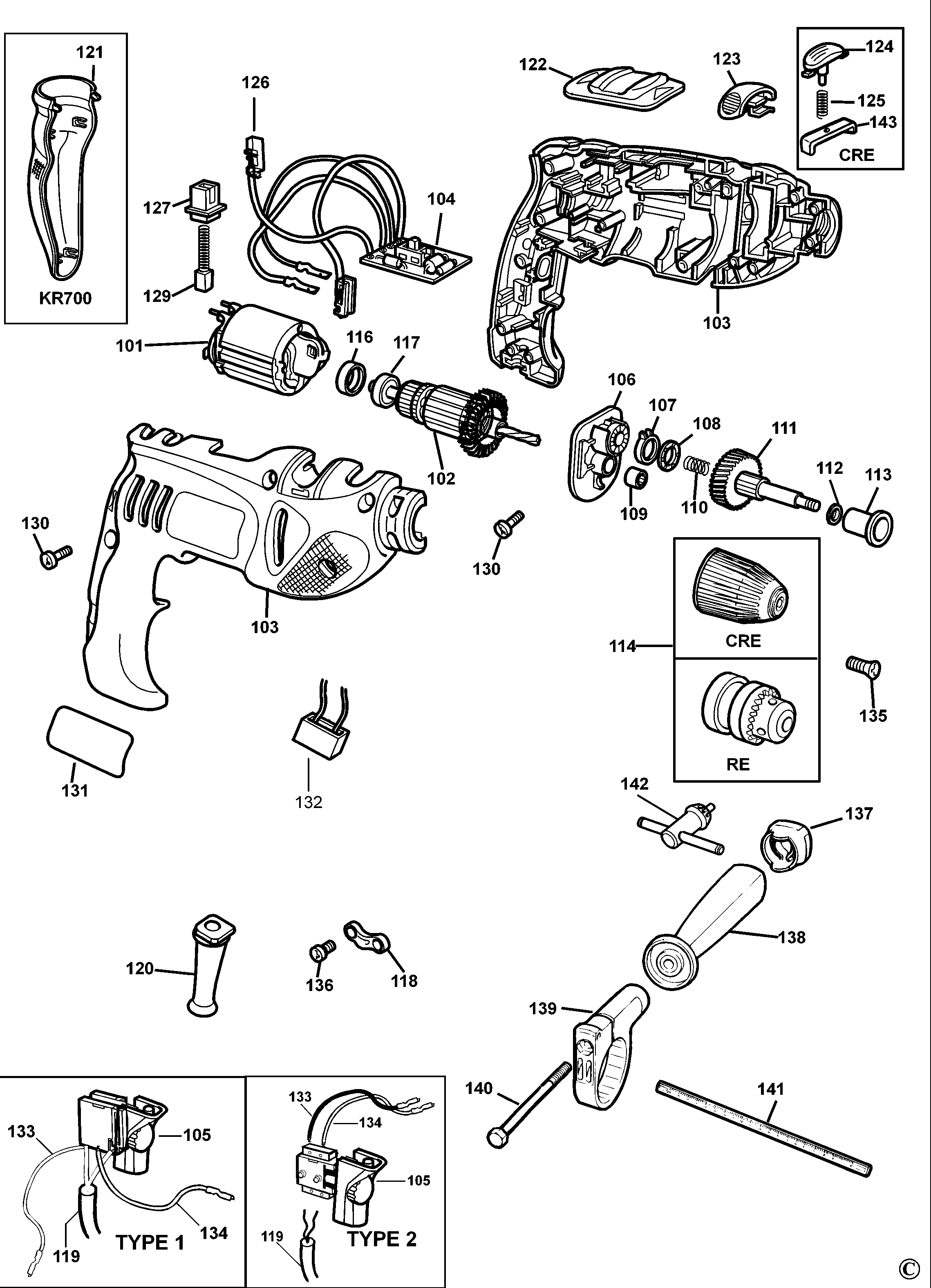

KR650RE ДРЕЛЬ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | 376912-40 | 1 | СТАТОР В СБОРЕ | KR650RE | TW |  |
|
| 101 | 376912-40 | 1 | СТАТОР В СБОРЕ | KR650CRE | TW | |
|
| 101 | 376912-40 | 1 | СТАТОР В СБОРЕ | KR700RE | TW | |
|
| 101 | 376912-40 | 1 | СТАТОР В СБОРЕ | KR700CRE | TW | |
|
| 101 | 376912-40 | 1 | СТАТОР В СБОРЕ | KR580CRE | TW | |
|
| 101 | 376912-40 | 1 | СТАТОР В СБОРЕ | KR650RE | TW | |
|
| 101 | 376912-40 | 1 | СТАТОР В СБОРЕ | KR650CRE | TW | |
|
| 101 | 376912-40 | 1 | СТАТОР В СБОРЕ | KR700RE | TW | |
|
| 101 | 376912-40 | 1 | СТАТОР В СБОРЕ | KR700CRE | TW | |
|
| 101 | 376912-40 | 1 | СТАТОР В СБОРЕ | KR580CRE | TW | |
|
| 101 | 376912-41 | 1 | СТАТОР В СБОРЕ | KR700RE | TW | ||
| 102 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | KR700RE | TW | ||
| 102 | 580813-02 | 1 | ЯКОРЬ В СБОРЕ | EXCEPT KR700RE/CRE | TW | ||
| 102 | 580813-02 | 1 | ЯКОРЬ В СБОРЕ | KR700RE-KR700CRE | TW | ||
| 103 | 374250-07 | 1 | КОРПУС В КОМПЛЕКТЕ | KR650CRE | TW | ||
| 103 | 374250-07 | 1 | КОРПУС В КОМПЛЕКТЕ | KR580CRE | TW | ||
| 103 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | KR700RE | TW | ||
| 103 | 374275-06 | 1 | КОРПУС В КОМПЛЕКТЕ | KR700CRE | TW | ||
| 103 | 374275-05 | 1 | КОРПУС В КОМПЛЕКТЕ | KR700RE | TW | ||
| 103 | 374250-06 | 1 | КОРПУС В КОМПЛЕКТЕ | KR650RE | TW | ||
| 104 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | KR700RE | TW | ||
| 104 | 374217-01 | 1 | ПЕЧАТНАЯ ПЛАТА В СБОРЕ | TW | |
||
| 105 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | KR700RE | TW | ||
| 105 | 375412-02 | 1 | ВЫКЛЮЧАТЕЛЬ | TW | |||
| 106 | 374216-00 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | TW | |
||
| 107 | 374189-00 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | TW | |||
| 108 | 892261 | 1 | ПОДШИПНИК | TW | |
||
| 109 | 330004-18 | 1 | ПОДШИПНИК | TW | |||
| 110 | 821986 | 1 | ПРУЖИНА | TW | |||
| 111 | 377646-01 | 1 | ШПИНДЕЛЬ И ШЕСТЕРНЯ В СБОРЕ | KR650RE | TW | ||
| 111 | 377646-01 | 1 | ШПИНДЕЛЬ И ШЕСТЕРНЯ В СБОРЕ | KR700RE | TW | ||
| 111 | 377646-02 | 1 | ШПИНДЕЛЬ И ШЕСТЕРНЯ В СБОРЕ | KR650CRE | TW |  |
|
| 111 | 377646-02 | 1 | ШПИНДЕЛЬ И ШЕСТЕРНЯ В СБОРЕ | KR700CRE | TW | |
|
| 111 | 377646-02 | 1 | ШПИНДЕЛЬ И ШЕСТЕРНЯ В СБОРЕ | KR580CRE | TW | |
|
| 112 | 374194-00 | 1 | УПОРНАЯ ШАЙБА | TW | |||
| 113 | 374193-00 | 1 | ПОДШИПНИК | TW | |
||
| 114 | 583096-00 | 1 | ЗАЖИМНОЙ ПАТРОН В СБОРЕ | KR650CRE | TW | |
|
| 114 | 583096-00 | 1 | ЗАЖИМНОЙ ПАТРОН В СБОРЕ | KR700CRE | TW | |
|
| 114 | 583096-00 | 1 | ЗАЖИМНОЙ ПАТРОН В СБОРЕ | KR580CRE | TW | |
|
| 114 | 330033-23 | 1 | ЗАЖИМНОЙ ПАТРОН 13ММ | KR700RE | TW | |
|
| 114 | 330033-23 | 1 | ЗАЖИМНОЙ ПАТРОН 13ММ | KR650RE | TW | |
|
| 116 | 812970 | 1 | ДЕРЖАТЕЛЬ РЕЗИНОВЫЙ | TW | |
||
| 117 | 330003-02 | 1 | ПОДШИПНИК | TW | |
||
| 118 | 329301-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | TW | |
||
| 119 | 330113-05 | 1 | КОМПЛЕКТ ПРОВОДОВ | KR700RE | TW | ||
| 119 | 808704-12 | 1 | КОМПЛЕКТ ПРОВОДОВ | TW | |
||
| 120 | 770236 | 1 | ЗАЩИТНОЕ УСТРОЙСТВО | TW | |
||
| 120 | 320785 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | KR700RE | TW | |
|
| 121 | 374278-00 | 1 | ЗАХВАТ | KR700CRE-KR700RE | TW | ||
| 122 | 374218-02 | 1 | ПРИВОД | TW | |||
| 123 | 374226-00 | 1 | ПРИВОД | TW | |||
| 124 | 374270-00 | 1 | КНОПКА В СБОРЕ | KR580CRE | TW | ||
| 124 | 374270-00 | 1 | КНОПКА В СБОРЕ | KR700CRE | TW | ||
| 124 | 374270-00 | 1 | КНОПКА В СБОРЕ | KR650CRE | TW | ||
| 125 | 748158 | 1 | ПРУЖИНА | KR650CRE | TW | |
|
| 125 | 748158 | 1 | ПРУЖИНА | KR700CRE | TW | |
|
| 127 | 572462-00 | 1 | BRUSHBOX 115V | KR700RE | TW | ||
| 127 | 875735 | 2 | ВСТАВКА | TW | |
||
| 129 | 570544-00 | 2 | ЩЁТКА С ПРУЖИНОЙ | TW | |
||
| 130 | 809961 | 2 | ВИНТ | TW | |
||
| 131 | 375148-06 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR700RE | TW | ||
| 131 | 374186-08 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR700RE | TW | ||
| 131 | 374186-07 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR650CRE | TW | ||
| 131 | 374186-10 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR580CRE | TW | ||
| 131 | 374186-06 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR650RE | TW | ||
| 131 | 374186-09 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR700CRE | TW | ||
| 132 | 807745 | 1 | КОНДЕНСАТОР | TW | |
||
| 133 | 571457-00 | 1 | LEAD RED 115V | KR700RE | TW | ||
| 133 | 374213-00 | 1 | ПРОВОД КРАСНЫЙ | TW | |||
| 134 | 571457-01 | 1 | LEAD BLACK 115V | KR700RE | TW | ||
| 134 | 374214-00 | 1 | LEAD BLACK | TW | |||
| 135 | 805434 | 1 | ВИНТ СПЕЦИАЛЬНЫЙ | CRE | TW | |
|
| 135 | 373793 | 1 | SCREW LEFT 5X21 | RE | TW | ||
| 136 | 821057 | 1 | ВИНТ | No 6 x 12.7mm | TW | |
|
| 137 | 376554-04 | 1 | CAP (ORANGE) | TW | |||
| 138 | 376555-05 | 1 | РУЧКА И КОЛПАЧОК В СБОРЕ | KR650RE | TW | ||
| 138 | 376555-05 | 1 | РУЧКА И КОЛПАЧОК В СБОРЕ | KR650CRE | TW | ||
| 138 | 376555-05 | 1 | РУЧКА И КОЛПАЧОК В СБОРЕ | KR700RE | TW | ||
| 138 | 376555-05 | 1 | РУЧКА И КОЛПАЧОК В СБОРЕ | KR700CRE | TW | ||
| 138 | 376555-05 | 1 | РУЧКА И КОЛПАЧОК В СБОРЕ | KR580CRE | TW | ||
| 138 | 376555-05 | 1 | РУЧКА И КОЛПАЧОК В СБОРЕ | KR650RE | TW | ||
| 138 | 376555-05 | 1 | РУЧКА И КОЛПАЧОК В СБОРЕ | KR650CRE | TW | ||
| 138 | 376555-05 | 1 | РУЧКА И КОЛПАЧОК В СБОРЕ | KR700RE | TW | ||
| 138 | 376555-05 | 1 | РУЧКА И КОЛПАЧОК В СБОРЕ | KR700CRE | TW | ||
| 138 | 376555-05 | 1 | РУЧКА И КОЛПАЧОК В СБОРЕ | KR580CRE | TW | ||
| 139 | 376552-03 | 1 | ЗАЖИМ | TW | |
||
| 140 | 813918 | 1 | ВИНТ | TW | |
||
| 141 | 372814-00 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | TW | |
||
| 142 | 330034-07 | 1 | КЛЮЧ ЗАЖИМНОГО ПАТРОНА | KR650RE | TW | |
|
| 142 | 330034-07 | 1 | КЛЮЧ ЗАЖИМНОГО ПАТРОНА | KR700RE | TW | |
|
| 143 | 570593-00 | 1 | ОПОРА | KR650CRE | TW | |
|
| 143 | 570593-00 | 1 | ОПОРА | KR700CRE | TW | |
