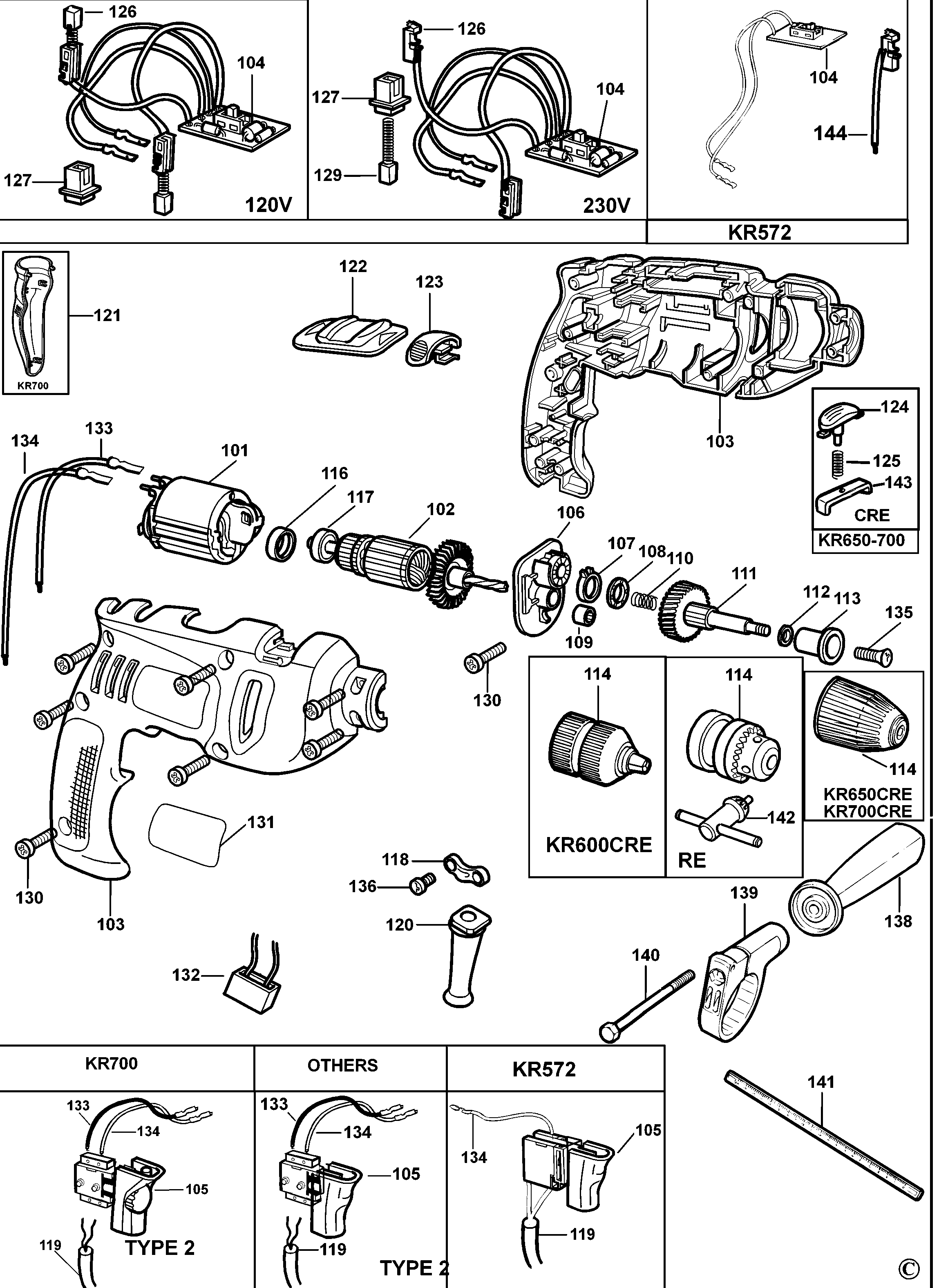

KR700RE ДРЕЛЬ Type 3 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | 376912-40 | 1 | СТАТОР В СБОРЕ | TW |  |
||
| 101 | 376912-41 | 1 | СТАТОР В СБОРЕ | TW | |||
| 102 | 580813-02 | 1 | ЯКОРЬ В СБОРЕ | TW | |||
| 102 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | TW | |||
| 103 | 374275-11 | 1 | КОРПУС В КОМПЛЕКТЕ | TW | |||
| 103 | 374275-11 | 1 | КОРПУС В КОМПЛЕКТЕ | TW | |||
| 104 | 374217-01 | 1 | ПЕЧАТНАЯ ПЛАТА В СБОРЕ | TW | |
||
| 104 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | TW | |||
| 105 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | TW | |||
| 106 | 374216-01 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | TW | |
||
| 107 | 374189-00 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | TW | |||
| 108 | 892261 | 1 | ПОДШИПНИК | TW | |
||
| 109 | 330004-18 | 1 | ПОДШИПНИК | TW | |||
| 110 | 821986 | 1 | ПРУЖИНА | TW | |||
| 111 | 579634-04 | 1 | ШПИНДЕЛЬ И ШЕСТЕРНЯ В СБОРЕ | TW | |
||
| 112 | 374194-00 | 1 | УПОРНАЯ ШАЙБА | TW | |||
| 113 | 374193-00 | 1 | ПОДШИПНИК | TW | |
||
| 114 | 330033-23 | 1 | ЗАЖИМНОЙ ПАТРОН 13ММ | TW | |
||
| 116 | 812970 | 1 | ДЕРЖАТЕЛЬ РЕЗИНОВЫЙ | TW | |
||
| 117 | 330003-02 | 1 | ПОДШИПНИК | TW | |
||
| 118 | 329301-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | TW |  |
||
| 119 | 330113-05 | 1 | КОМПЛЕКТ ПРОВОДОВ | TW | |||
| 120 | 320785 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | TW | |
||
| 120 | 770236 | 1 | ЗАЩИТНОЕ УСТРОЙСТВО | TW | |
||
| 121 | 374278-01 | 1 | ЗАХВАТ | TW | |||
| 122 | 374218-01 | 1 | ПРИВОД | TW | |||
| 123 | 374226-00 | 1 | ПРИВОД | TW | |||
| 127 | 572462-00 | 2 | BRUSHBOX 115V | TW | |||
| 127 | 875735 | 2 | ВСТАВКА | TW | |
||
| 129 | 570544-00 | 2 | ЩЁТКА С ПРУЖИНОЙ | TW | |
||
| 130 | 809961 | 11 | ВИНТ | TW | |
||
| 131 | 579627-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | TW | |||
| 132 | 807745 | 1 | КОНДЕНСАТОР | TW | |
||
| 133 | 573030-00 | 1 | ПРОВОД КРАСНЫЙ | TW | |||
| 133 | 573031-00 | 1 | ПРОВОД КРАСНЫЙ | TW | |||
| 134 | 573030-01 | 1 | LEAD BLACK | TW | |||
| 134 | 573031-01 | 1 | LEAD BLACK | TW | |||
| 135 | 805434 | 1 | ВИНТ СПЕЦИАЛЬНЫЙ | TW | |
||
| 136 | 821057 | 2 | ВИНТ | No 6 x 12.7mm | TW | |
|
| 138 | 376555-05 | 1 | РУЧКА И КОЛПАЧОК В СБОРЕ | TW | |||
| 139 | 376552-03 | 1 | ЗАЖИМ | TW | |
||
| 140 | 813918 | 1 | ВИНТ | TW | |
||
| 141 | 372814-00 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | TW | |
||
| 142 | 330034-07 | 1 | КЛЮЧ ЗАЖИМНОГО ПАТРОНА | TW | |
