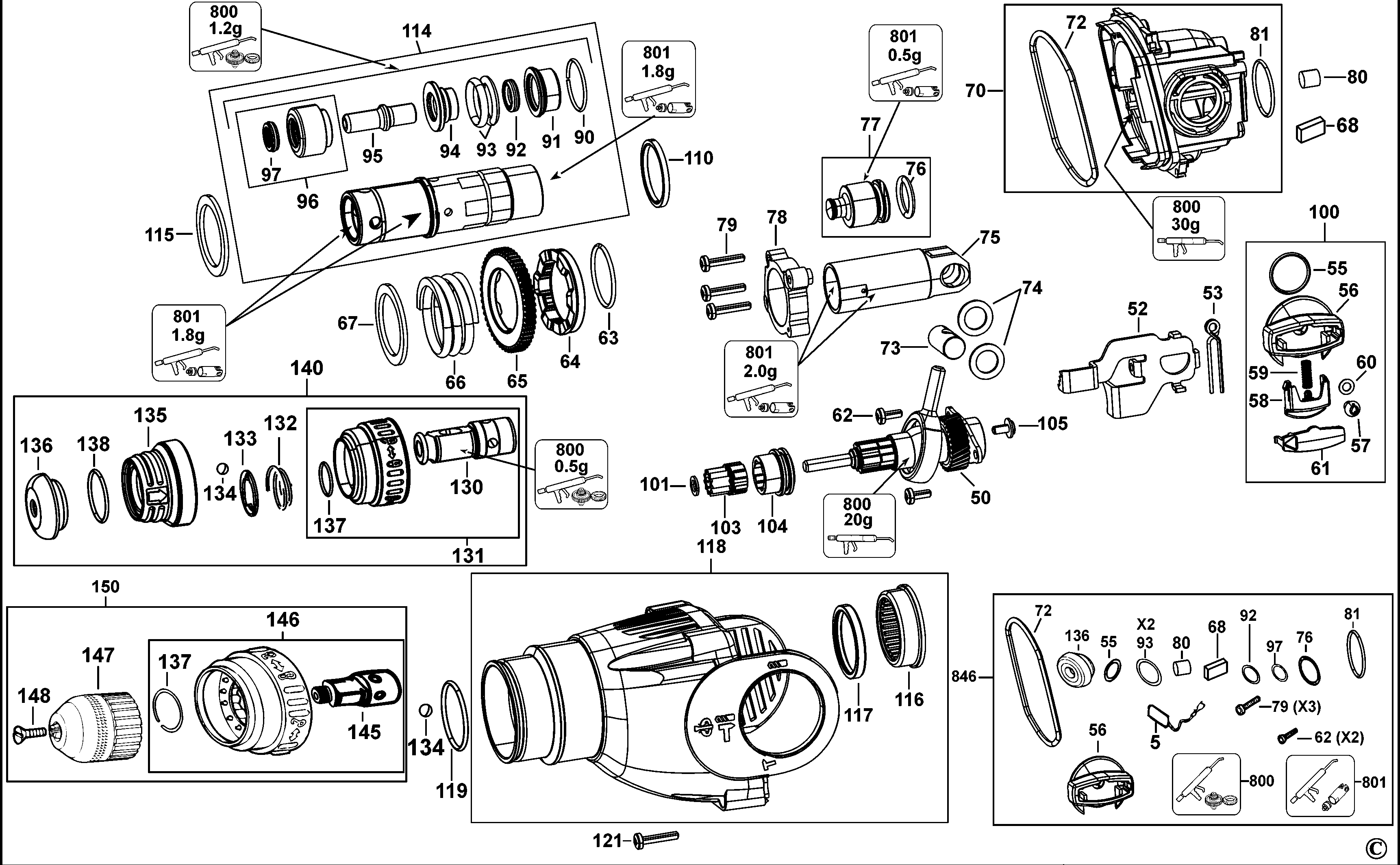

D25124K КОМБИНИРОВАННЫЙ ПЕРФОРАТОР Type 10 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N081737 | 1 | ЯКОРЬ 230В | A9 |  |
||
| 2 | N081739 | 1 | СТАТОР 230В | A9 | |
||
| 3 | 583748-09 | 1 | ВЫКЛЮЧАТЕЛЬ | A9 | |
||
| 4 | N028619 | 2 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | A9 | |
||
| 5 | N081988 | 1 | ПАРА ЩЁТОК 230В | A9 | |||
| 6 | 320842-19 | 1 | КОНДЕНСАТОР | A9 | |
||
| 7 | 403395-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 |  |
||
| 8 | 582319-16 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |||
| 12 | 584304-00 | 1 | LEAD WHITE | A9 | |
||
| 13 | 584304-10 | 1 | ПРОВОД СИНИЙ | A9 | |||
| 14 | 584304-04 | 1 | LEAD BLACK | A9 | |
||
| 15 | 584304-05 | 1 | LEAD VIOLET | A9 | |
||
| 16 | 584304-02 | 1 | CHOKE LEAD RED | A9 | |||
| 17 | 584304-03 | 1 | ВЫВОД ДРОССЕЛЯ | A9 | |
||
| 18 | 930026-01 | 1 | УПОР | A9 | |
||
| 19 | 479818-00 | 1 | РЫЧАГ | A9 | |
||
| 21 | 870052 | 1 | ВТУЛКА | A9 | |
||
| 22 | N445171 | 2 | ВИНТ | A9 | |
||
| 23 | 326519-05 | 4 | ВИНТ | A9 | |||
| 25 | 1005895-00 | 1 | ПОДШИПНИК | A9 | |
||
| 29 | 584551-00 | 1 | ВСТАВКА | A9 | |
||
| 31 | 577826-00 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | A9 | |
||
| 32 | 577810-03 | 1 | КОРПУС СТАТОРА | A9 | |
||
| 34 | 479817-00 | 1 | КРЫШКА РУЧКИ | A9 | |
||
| 35 | 330065-06 | 4 | ВИНТ | A9 | |
||
| 36 | 821070 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |
||
| 37 | 330065-09 | 1 | ВИНТ | A9 | |
||
| 40 | 330065-25 | 2 | ВИНТ | A9 | |
||
| 50 | N081985 | 1 | ВНУТРЕННИЙ ВАЛ В СБОРЕ | A9 | |||
| 52 | N029727 | 1 | ПЛАСТИНА | A9 | |
||
| 53 | N042799 | 1 | ПРУЖИНА | A9 | |
||
| 55 | N093371 | 1 | РЫЧАГ В СБОРЕ | A9 | |||
| 57 | 330065-05 | 1 | ВИНТ | A9 | |
||
| 58 | N034136 | 1 | БЛОКИРОВОЧНАЯ КНОПКА | A9 | |||
| 59 | N074923 | 1 | ПРУЖИНА | A9 | |
||
| 60 | 1005811-00 | 1 | УПЛОТНЕНИЕ | A9 | |
||
| 61 | N034134 | 1 | КРЫШКА | A9 | |
||
| 62 | N445171 | 2 | ВИНТ | A9 | |
||
| 63 | 581836-00 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 64 | N081742 | 1 | КОЛЬЦО | A9 | |||
| 65 | N081984 | 1 | ШЕСТЕРНЯ | A9 | |||
| 66 | N029717 | 1 | ПРУЖИНА | A9 | |||
| 67 | 577814-00 | 1 | ШАЙБА | A9 | |
||
| 68 | N081515 | 1 | ВОЙЛОК | A9 | |
||
| 70 | N081983 | 1 | КОЖУХ В СБОРЕ | A9 | |
||
| 72 | 578229-00 | 1 | УПЛОТНЕНИЕ | A9 | |
||
| 73 | 577801-00 | 1 | ОПОРА ПОДШИПНИКА | A9 | |
||
| 74 | N074454 | 1 | ШАЙБА | A9 | |||
| 75 | N081750 | 1 | ПОРШЕНЬ | A9 | |
||
| 76 | 579699-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 77 | N081751 | 1 | ПЛУНЖЕР В СБОРЕ | A9 | |
||
| 78 | N029731 | 1 | ВТУЛКА ПОДШИПНИКА | A9 | |
||
| 79 | 324006-15 | 3 | ВИНТ | A9 | |
||
| 80 | N038257 | 1 | ВОЙЛОК | A9 | |
||
| 81 | N042496 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 90 | 577793-00 | 1 | ЗАЖИМ | A9 | |
||
| 91 | N082141 | 1 | ВТУЛКА | A9 | |
||
| 92 | 580990-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 93 | 577135-00 | 2 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 94 | N082144 | 1 | АМОРТИЗАТОР | A9 | |||
| 95 | N403105 | 1 | БОЁК | A9 | |
||
| 96 | N403107 | 1 | ПОДШИПНИК И УПЛОТНЕНИЕ | A9 | |
||
| 97 | 577139-00 | 1 | УПЛОТНЕНИЕ | A9 | |
||
| 100 | N093350 | 1 | КОМПЛЕКТ РЫЧАГА | A9 | |
||
| 101 | 1005844-00 | 1 | ШАЙБА | A9 | |
||
| 103 | N029726 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | A9 | |
||
| 104 | N029725 | 1 | ФЛАНЕЦ | A9 | |
||
| 105 | 329794-00 | 1 | ВИНТ | A9 | |||
| 110 | N059509 | 1 | ШАЙБА | A9 | |
||
| 114 | N403108 | 1 | ШПИНДЕЛЬ В СБОРЕ | A9 | |
||
| 115 | 577814-00 | 1 | ШАЙБА | A9 | |
||
| 116 | N082143 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | A9 | |||
| 117 | 577812-00 | 1 | УПЛОТНЕНИЕ | A9 | |
||
| 118 | N402303 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | A9 | |
||
| 119 | 577795-00 | 1 | КОЛЬЦО | A9 | |
||
| 121 | 330019-81 | 4 | ВИНТ | A9 | |
||
| 130 | N416335 | 1 | ШПИНДЕЛЬ | A9 | |
||
| 131 | N403110 | 1 | ЗАЖИМ ШПИНДЕЛЯ | A9 | |
||
| 132 | 871690 | 1 | ПРУЖИНА | A9 | |
||
| 133 | 578387-00 | 1 | ШАЙБА | A9 | |
||
| 134 | N629539 | 5 | ШАРИК | A9 | |||
| 135 | NA076561 | 1 | ТРУБА | A9 | |||
| 136 | 323489-00 | 1 | КОЛПАЧОК | A9 | |
||
| 137 | 579212-00 | 2 | КОЛЬЦО | A9 | |
||
| 138 | 579212-00 | 1 | КОЛЬЦО | A9 | |
||
| 140 | N403111 | 1 | ПАТРОН | A9 | |
||
| 145 | N403112 | 1 | ШПИНДЕЛЬ | A9 | |
||
| 146 | N403284 | 1 | ШПИНДЕЛЬ В СБОРЕ | A9 | |
||
| 147 | 582512-02 | 1 | БЕСКЛЮЧЕВОЙ ПАТРОН | A9 | |
||
| 148 | 605256-02 | 1 | ВИНТ | A9 | |
||
| 150 | N403113 | 1 | ЗАЖИМНОЙ ПАТРОН И ШПИНДЕЛЬ В СБОРЕ | A9 | |
||
| 160 | 1008956-00 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | A9 | |
||
| 170 | 495699-00 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | A9 | |
||
| 800 | 870889-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | A9 | |
||
| 801 | 487130-04 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | GLK FLUID 249 NLGI 000 (10G SERVICE) | A9 | |
|
| 817 | 496620-00 | 1 | ЭТИКЕТКА | A9 | |||
| 821 | N381861 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 | |||
| 830 | N074584 | 2 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | A9 | |||
| 836 | 596005-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP REMOVER | A9 | |
||
| 836 | 1003925-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP INSERTER | A9 | |
||
| 836 | 1003926-99 | 1 | СПЕЦИНСТРУМЕНТ INSERT | A9 | |
||
| 836 | 1003924-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP REMOVER | A9 | |
||
| 836 | 559662-99 | 1 | СПЕЦИНСТРУМЕНТ CHUCK REMOVAL JIG | A9 | |||
| 846 | N093352 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ 230В | A9 | |||
| 861 | 577646-07 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | A9 | |
