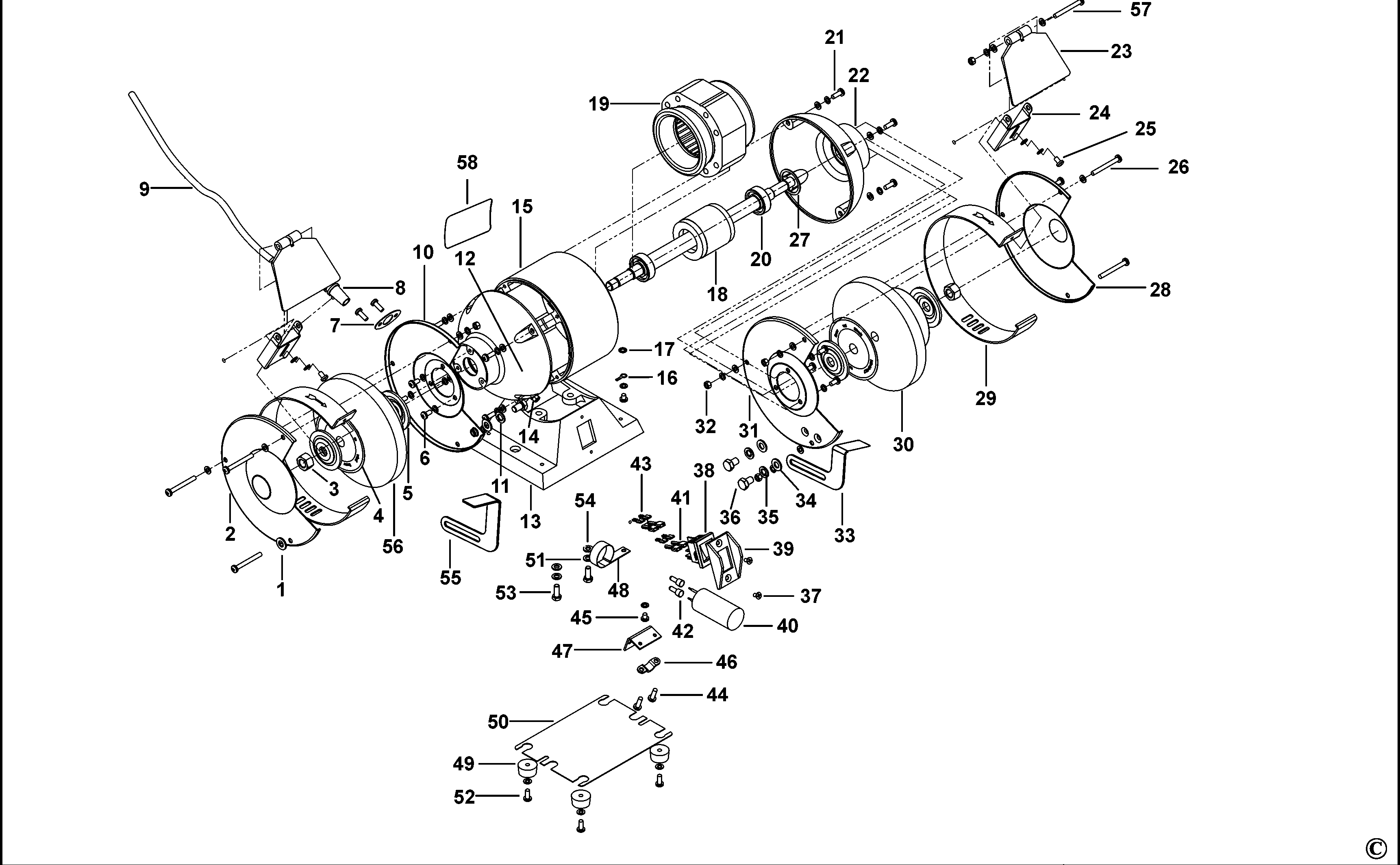

DW752R НАСТОЛЬНЫЙ ШЛИФОВАЛЬНЫЙ СТАНОК Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 5140023-73 | 32 | WASHER 5 MM | FLAT, 5MM | TW |  |
|
| 2 | 90634194 | 1 | ЗАЩИТНЫЙ КОЖУХ ЛЕВ. | TW | |||
| 3 | 5140013-62 | 2 | ГАЙКА | TW | |
||
| 4 | 90634193 | 4 | ПРОКЛАДКА | TW | |||
| 5 | 90634192 | 4 | ФЛАНЕЦ | TW | |||
| 6 | 5140023-75 | 6 | ВИНТ | M5X8, PHILLIPS HEAD | TW | |
|
| 7 | 5140013-75 | 1 | МОНТАЖНЫЙ КРОНШТЕЙН | TW | |
||
| 8 | 5140023-80 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | TW | |
||
| 9 | 90634191 | 1 | КОМПЛЕКТ ПРОВОДОВ | TW | |||
| 10 | 90634215 | 1 | КРЫШКА ЛЕВ. | TW | |||
| 11 | 5140023-74 | 28 | ПРУЖИННАЯ ШАЙБА | TW | |
||
| 12 | 90603183 | 1 | ЗАЩИТНОЕ УСТРОЙСТВО | TW | |
||
| 13 | 5140047-19 | 1 | ОСНОВА | TW | |
||
| 14 | 5140013-83 | 2 | ГАЙКА | TW | |
||
| 15 | N503887 | 1 | КОРПУС | TW | |
||
| 16 | 90600378 | 1 | РАЗЪЁМ | TW | |
||
| 17 | 90600379 | 1 | ШАЙБА | TW | |
||
| 18 | 90634190 | 1 | РОТОР | TW | |||
| 19 | 90634188 | 1 | СТАТОР | TW | |||
| 20 | 5140013-68 | 2 | ШАРИКОВЫЙ ПОДШИПНИК | TW |  |
||
| 21 | 5140013-60 | 10 | ВИНТ | TW | |
||
| 22 | N503890 | 2 | КОРПУС ПОДШИПНИКА | TW | |
||
| 23 | 90600386 | 2 | ЭКРАН | TW | |
||
| 24 | 90634187 | 2 | КРОНШТЕЙН | TW | |||
| 25 | 90634214 | 4 | ВИНТ | TW | |||
| 26 | 90634216 | 6 | ВИНТ | TW | |||
| 27 | 5140013-73 | 1 | ШАЙБА | TW | |
||
| 28 | 90634186 | 1 | ЗАЩИТНЫЙ КОЖУХ ПР. | TW | |||
| 29 | 90634185 | 2 | НАПРАВЛЯЮЩИЙ РОЛИК | TW | |||
| 30 | 5140013-81 | 1 | ШЛИФОВАЛЬНЫЙ КРУГ | 60 GRIT | 60 grit | TW | |
| 31 | 90634189 | 1 | КРЫШКА ПР. | TW | |||
| 32 | 5140023-77 | 8 | ГАЙКА M5 | M5 | TW | |
|
| 33 | 90604503 | 1 | СУППОРТ ПР. | TW | |
||
| 34 | 5140014-03 | 4 | ШАЙБА | TW | |
||
| 35 | 5140023-84 | 4 | ШАЙБА | 6MM | TW | |
|
| 36 | 90600392 | 4 | БОЛТ | TW | |
||
| 37 | 90600399 | 2 | ВИНТ | TW | |
||
| 38 | 90600400 | 1 | ВЫКЛЮЧАТЕЛЬ | TW | |
||
| 39 | N503891 | 1 | КРЫШКА ВЫКЛЮЧАТЕЛЯ | TW | |
||
| 40 | 5140013-89 | 1 | КОНДЕНСАТОР | TW | |
||
| 41 | 90600403 | 4 | НОЖНЫ | TW | |
||
| 42 | 90600404 | 2 | БОЛТ | TW | |
||
| 43 | 5140013-74 | 4 | ЗАЖИМ КАБЕЛЯ | TW | |
||
| 44 | 5140014-01 | 2 | ВИНТ | TW | |
||
| 45 | 90600407 | 2 | ВИНТ | TW | |
||
| 46 | 5140023-81 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | TW | |
||
| 47 | 5140023-82 | 1 | ПЛАСТИНА | TW | |
||
| 48 | 5140023-79 | 1 | КРОНШТЕЙН | CAPACITOR | TW | |
|
| 49 | 5140013-91 | 4 | РЕЗИНОВЫЙ ЧЕХОЛ | TW | |
||
| 50 | 5140013-90 | 1 | ОПОРНАЯ ПЛИТА | TW | |
||
| 51 | 5140013-64 | 2 | БОЛТ | TW | |
||
| 52 | 90600414 | 4 | ВИНТ | TW | |
||
| 53 | 5140023-83 | 2 | БОЛТ | M6X15 | TW | |
|
| 54 | 90600416 | 2 | ШАЙБА | TW | |
||
| 55 | 90604504 | 1 | СУППОРТ ЛЕВ. | TW | |
||
| 56 | 5140013-92 | 1 | ШЛИФОВАЛЬНЫЙ КРУГ | 30 Grit | 30 grit | TW | |
| 57 | 90634183 | 2 | ВИНТ | TW | |||
| 58 | 90634184 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | TW |
