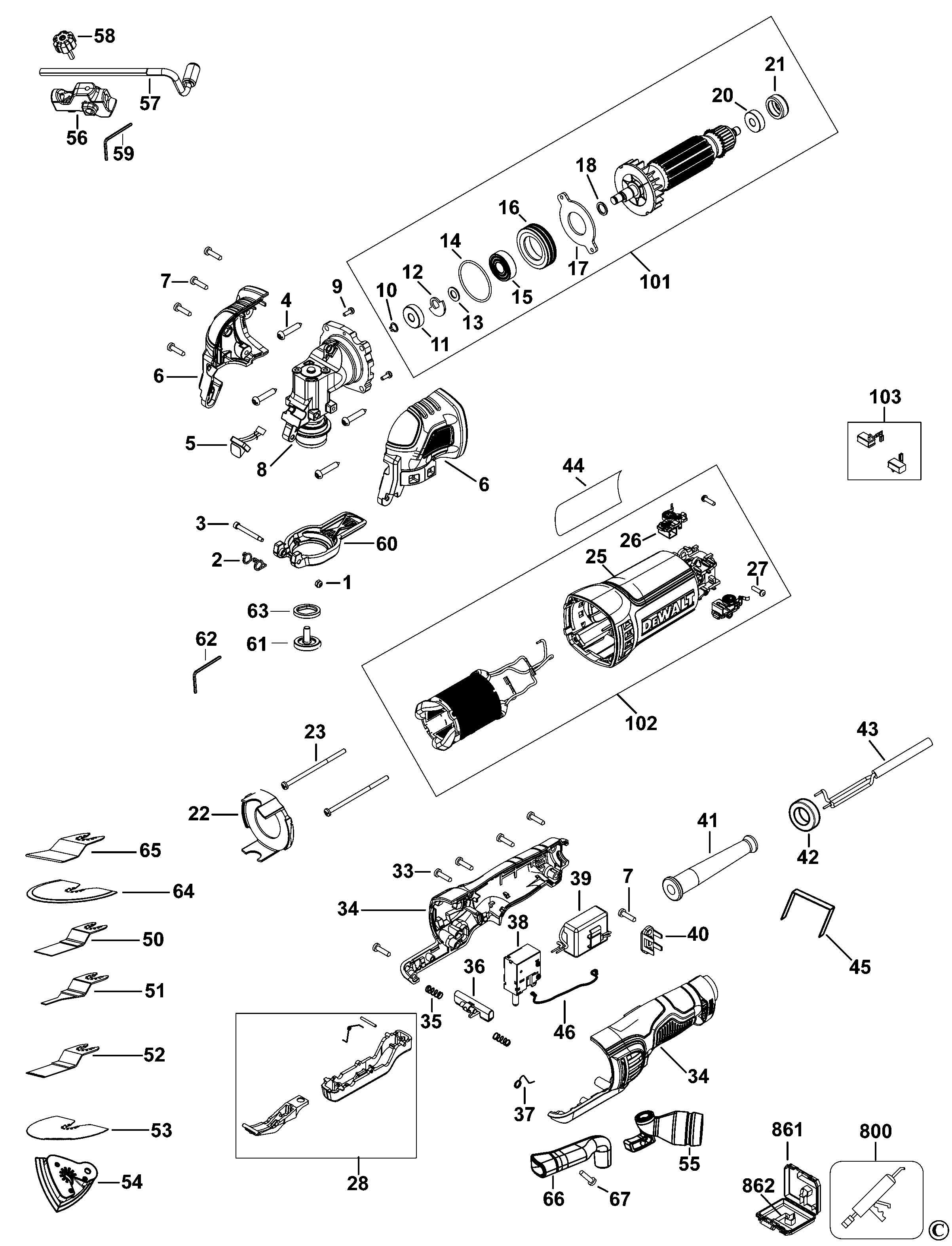

DWE315 МНОГОФУНКЦИОНАЛЬНЫЙ ИНСТРУМЕНТ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N243985 | 1 | ГАЙКА | TW |  |
||
| 2 | N140357 | 1 | ПРУЖИНА | TW | |
||
| 3 | N175484 | 1 | ВИНТ | TW | |
||
| 4 | 330065-09 | 4 | ВИНТ | TW |  |
||
| 5 | N174364 | 1 | СВЕТОДИОД | TW | |
||
| 6 | N160878 | 1 | КОРПУС В КОМПЛЕКТЕ | TW | |||
| 7 | 330019-03 | 5 | ВИНТ | TW | |
||
| 8 | N341719 | 1 | ГОЛОВКА В СБОРЕ | TW | |
||
| 9 | 330045-43 | 2 | ВИНТ | TW | |
||
| 10 | N146423 | 1 | ЗАЖИМ | TW | |
||
| 11 | N140406 | 1 | ПОДШИПНИК | TW | |
||
| 12 | N146420 | 1 | БАЛАНСИРОВОЧНЫЙ ГРУЗ | TW | |
||
| 13 | N146421 | 1 | ШАЙБА | TW | |
||
| 14 | N150641 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |
||
| 15 | N129813-03 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | TW | |
||
| 16 | N140388 | 1 | ЧЕХОЛ | TW | |
||
| 17 | N146419 | 1 | ПЛАСТИНА | TW | |
||
| 18 | 444793-00 | 1 | СТОПОРНОЕ КОЛЬЦО | TW | |
||
| 20 | 605040-02 | 1 | ПОДШИПНИК | TW | |
||
| 21 | 641823-00 | 1 | ВТУЛКА | TW | |
||
| 22 | N156660 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | TW | |
||
| 23 | 330065-29 | 2 | ВИНТ | TW | |
||
| 25 | N176441 | 1 | КОРПУС СТАТОРА | TW | |||
| 26 | N174542 | 2 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | TW | |
||
| 27 | 593478-00 | 2 | ВИНТ | M3 X 8 | TW | |
|
| 28 | N213752 | 1 | КУРОК ВЫКЛЮЧАТЕЛЯ | TW | |
||
| 33 | 330019-04 | 5 | ВИНТ | TW | |
||
| 34 | N775265 | 1 | РУЧКА КОЖУХА | TW | |||
| 35 | N157740 | 2 | ПРУЖИНА | TW | |
||
| 36 | N157511 | 1 | БЛОКИРОВОЧНАЯ КНОПКА | TW | |
||
| 37 | N230816 | 1 | ПРУЖИНА | TW | |
||
| 38 | N059506 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | TW | |
||
| 39 | N175102 | 1 | ПЕЧАТНАЯ ПЛАТА В СБОРЕ | TW | |
||
| 40 | 652147-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | TW | |
||
| 41 | 403395-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | TW | |
||
| 42 | N399814 | 1 | КОЛЬЦО | TW | |
||
| 43 | N309400 | 1 | КОМПЛЕКТ ПРОВОДОВ | TW | |||
| 44 | N521878 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | TW | |||
| 45 | N363619 | 1 | ЭКРАН | TW | |
||
| 46 | N225478 | 1 | ВЫВОДНОЙ ПРОВОД | TW | |
||
| 50 | N333599 | 1 | РЕЖУЩИЙ ДИСК | TW | |
||
| 51 | N333619 | 1 | РЕЖУЩИЙ ДИСК | TW | |
||
| 52 | N275319 | 1 | РЕЖУЩИЙ ДИСК | TW | |
||
| 53 | N446932 | 1 | РЕЖУЩИЙ ДИСК | TW | |||
| 54 | N271240 | 1 | ПЛИТА | TW | |
||
| 55 | N277679 | 1 | КАНАЛ УДАЛЕНИЯ ПЫЛИ | TW | |
||
| 56 | N275350 | 1 | БЛОК В СБОРЕ | TW | |
||
| 57 | N275341 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | TW | |
||
| 58 | N278801 | 1 | РУЧКА В СБОРЕ | TW | |
||
| 59 | N285879 | 1 | ШЕСТИГРАННЫЙ КЛЮЧ | TW | |
||
| 60 | N159295 | 1 | БЛОКИРОВКА РЫЧАГА | TW | |
||
| 61 | 90584484 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | TW | |
||
| 62 | 90584745 | 1 | СПЕЦИАЛЬНЫЙ ГАЕЧНЫЙ КЛЮЧ | TW | |
||
| 63 | N440293 | 1 | ФЛАНЕЦ | TW | |
||
| 64 | N446935 | 1 | ПИЛЬНОЕ ПОЛОТНО – КАРБИДОВОЕ ПОЛОТНО | TW | |||
| 65 | N446933 | 1 | ПИЛЬНОЕ ПОЛОТНО – ЖЁСТКИЙ СКРЕБОК | TW | |||
| 66 | N278060 | 1 | КАНАЛ УДАЛЕНИЯ ПЫЛИ | TW | |
||
| 67 | N291362 | 1 | ВИНТ | TW | |
||
| 101 | N384387 | 1 | ЯКОРЬ В СБОРЕ | 115V | TW | |
|
| 102 | N384400 | 1 | СТАТОР В СБОРЕ | TW | |||
| 103 | N384399 | 1 | ПАРА ЩЁТОК | TW | |||
| 800 | 585381-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | TW | |
||
| 861 | N279261 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | TW | |
||
| 862 | N278059 | 1 | ВСТАВКА | TW | |
