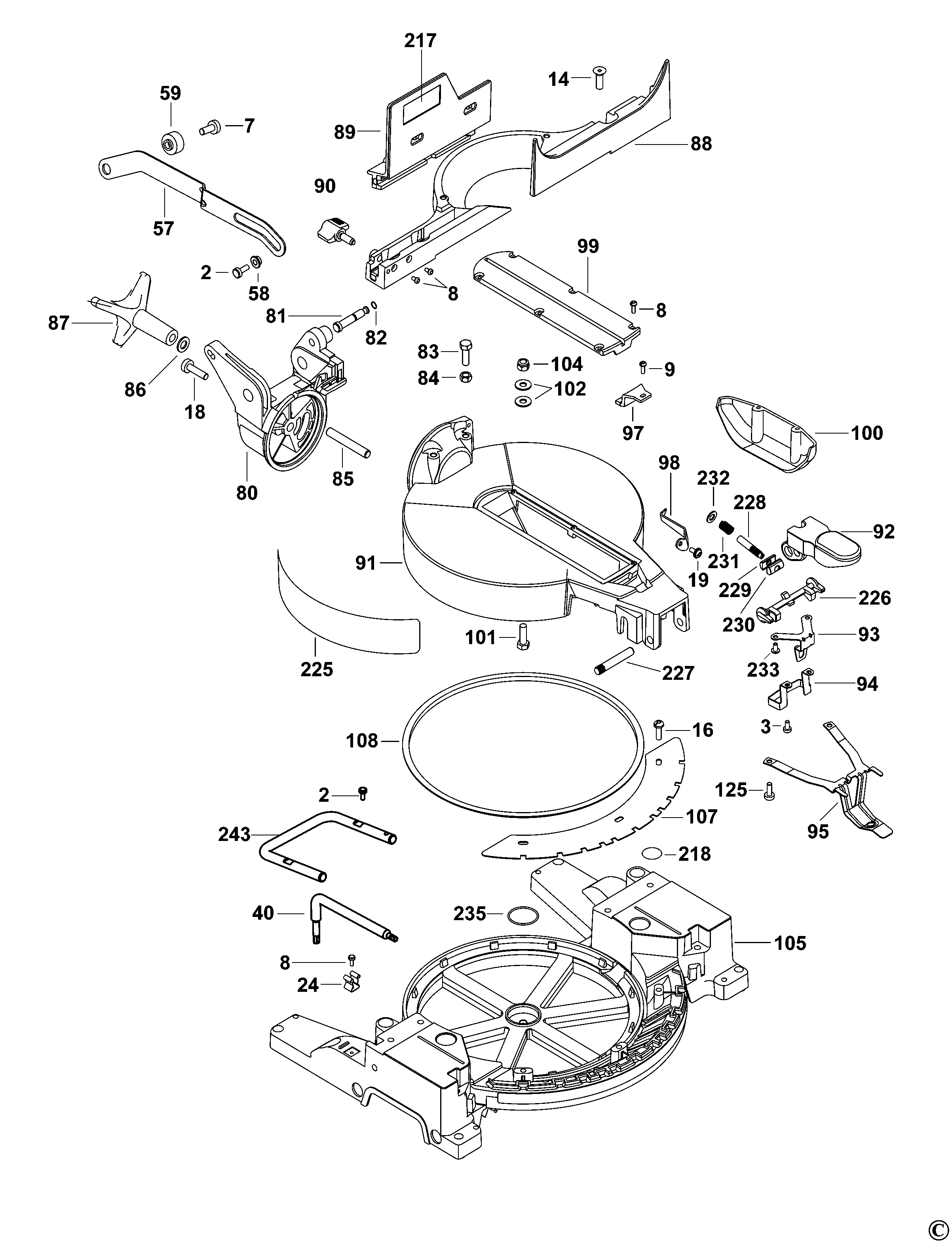

DW713 ТОРЦЕВАЯ ПИЛА Type 3 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 330045-14 | 3 | ВИНТ | KR |  |
||
| 2 | 330045-23 | 4 | ВИНТ | KR | |
||
| 3 | 330045-13 | 6 | ВИНТ | M5x0.8x10 MTL THDFMG | KR | |
|
| 5 | N298367 | 4 | ВИНТ | KR |  |
||
| 6 | 151891-00 | 1 | ВИНТ | KR | |
||
| 7 | 330045-32 | 1 | ВИНТ | M8x1.25x20 MTLTHDFMG | KR | |
|
| 8 | 330045-05 | 12 | ВИНТ | KR | |
||
| 9 | 153460-05 | 1 | ВИНТ | KR | |||
| 11 | 330019-32 | 5 | ВИНТ | KR | |
||
| 12 | 330045-08 | 4 | ВИНТ | KR | |
||
| 13 | 330019-22 | 2 | ВИНТ | M5.74x32 | KR | |
|
| 14 | 98105-03 | 5 | ВИНТ | M8x25 FT HD THD FMG | KR | ||
| 15 | 152636-00 | 1 | ДЕРЖАТЕЛЬ ПИЛЬНОГО ПОЛОТНА | KR | |
||
| 16 | 604410-00 | 3 | ВИНТ | KR | |
||
| 17 | 394589-01 | 2 | ВИНТ | KR | |
||
| 18 | 330045-33 | 1 | ВИНТ | KR | |
||
| 19 | 153460-00 | 1 | ВИНТ | KR | |||
| 20 | 614375-00 | 4 | ВИНТ | KR | |||
| 21 | 647776-00 | 1 | БОЛТ РЕЖУЩЕГО ДИСКА | M8 X 20 LH T40 | KR | |
|
| 22 | 650680-00 | 1 | ЗАЖИМНАЯ ШАЙБА ВНЕШНЯЯ | KR | |
||
| 23 | 141987-06 | 1 | ЗАЖИМНАЯ ШАЙБА ВНУТРЕННЯЯ | KR | |
||
| 24 | 391358-01 | 1 | ДЕРЖАТЕЛЬ | KR | |
||
| 28 | 391632-00 | 1 | ПРОКЛАДКА | KR | |
||
| 29 | 701297-00 | 1 | УПЛОТНЕНИЕ | KR | |
||
| 30 | 330004-06 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | KR | |
||
| 31 | 145350-03 | 1 | КНОПКА | KR | |||
| 32 | 398736-00 | 1 | ПРУЖИНА | KR | |
||
| 33 | 146714-00 | 1 | ЗАМОК | KR | |
||
| 34 | 146710-00 | 1 | СТЕКЛООЧИСТИТЕЛЬ | KR | |
||
| 35 | N199295 | 1 | РЫЧАГ | INCL.30,36,109 | KR | |
|
| 36 | 148608-00 | 1 | ВСТАВКА | KR | |
||
| 37 | N126158 | 1 | ЖЕЛОБ | KR | |
||
| 39 | 393731-00 | 1 | ЗАЩИТНЫЙ КОЖУХ | KR | |
||
| 40 | N040940 | 1 | СПЕЦИАЛЬНЫЙ ГАЕЧНЫЙ КЛЮЧ | T30 - T40 | KR | |
|
| 42 | N126153 | 1 | ОСЬ ШАРНИРА | KR | |
||
| 42 | 146751-00 | 1 | ВАЛ | KR | |
||
| 43 | 146732-00 | 1 | ПРОСТАВКА | KR | |
||
| 44 | 391606-00 | 1 | ПРУЖИНА | KR | |
||
| 45 | 148296-00 | 2 | ШАЙБА | KR | |
||
| 46 | 150075-00 | 2 | ВИНТ | KR | |
||
| 47 | N199652 | 1 | НИЖНИЙ ЗАЩИТНЫЙ КОЖУХ | KR | |
||
| 48 | N126157 | 1 | ЗАГРАДИТЕЛЬНЫЙ ЩИТОК | KR | |
||
| 49 | 146774-00 | 1 | РОЛИК | KR | |
||
| 50 | 603232-00 | 1 | СТОПОРНОЕ КОЛЬЦО | EXTERNAL | KR | |
|
| 51 | N041989 | 1 | ПЛАСТИНА | KR | |
||
| 52 | 146768-00 | 1 | УПОР | KR | |
||
| 53 | 655325-00 | 1 | ПРУЖИНА | KR | |
||
| 54 | 148295-00 | 1 | ВТУЛКА | KR | |
||
| 55 | 146750-01 | 1 | ПРИЖИМНАЯ ПЛАНКА | KR | |
||
| 57 | 391630-00 | 1 | ЗВЕНО | KR | |
||
| 58 | 146740-01 | 1 | ВТУЛКА | KR | |
||
| 59 | 399042-00 | 1 | ВТУЛКА | KR | |||
| 60 | N126140 | 1 | РУЧКА В СБОРЕ | KR | |
||
| 61 | N169598 | 1 | ВЫКЛЮЧАТЕЛЬ | KR | |
||
| 62 | 647255-00 | 1 | КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА) | INCL 64,245 | KR | |
|
| 64 | 330005-02 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | KR | |
||
| 66 | N152791 | 1 | КОНДЕНСАТОР | KR | |
||
| 76 | 396375-00 | 1 | HANDLE | KR | |
||
| 80 | 391578-01 | 1 | ЦАПФА | KR | |
||
| 81 | 387130-00 | 1 | СТОПОРНЫЙ ШТИФТ | KR | |
||
| 82 | 34158-00 | 1 | УПЛОТНЕНИЕ | KR | |
||
| 83 | 149368-00 | 2 | ВИНТ | KR | |||
| 84 | 99368-04 | 2 | ГАЙКА | KR | |
||
| 85 | 146760-02 | 1 | ШПИЛЬКА | KR | |
||
| 86 | 330016-04 | 1 | ШАЙБА | KR | |
||
| 87 | N126150 | 1 | HANDLE | BEVEL | KR | |
|
| 88 | 642126-00 | 1 | НАПРАВЛЯЮЩАЯ | KR | |
||
| 89 | 648857-01 | 1 | НАПРАВЛЯЮЩАЯ ЛЕВ. | INCL 217 | KR | |
|
| 90 | N126145 | 1 | НИЖНЯЯ РУЧКА | KR | |
||
| 91 | 640456-03 | 1 | ПОВОРОТНЫЙ СТОЛ | KR | |||
| 92 | 649430-00 | 1 | БЛОКИРОВКА РЫЧАГА | MITER | KR | |
|
| 93 | 650051-00 | 1 | ПЛАСТИНА | MITER GUIDE | KR | ||
| 94 | N240659 | 1 | ПРИЖИМНАЯ ПЛАНКА | KR | |
||
| 95 | 650130-00 | 1 | ПРУЖИНА | KR | |||
| 97 | 391634-00 | 1 | УКАЗАТЕЛЬ | KR | |
||
| 98 | 391631-00 | 1 | УКАЗАТЕЛЬ | KR | |||
| 99 | 146726-02 | 1 | ПЛАСТИНА | KR | |
||
| 100 | 391994-00 | 1 | ЗАЩИТНЫЙ КОЖУХ | KR | |
||
| 101 | 98025-25 | 1 | ВИНТ | KR | |||
| 102 | 153792-00 | 2 | ШАЙБА | KR | |
||
| 104 | 330021-02 | 1 | ГАЙКА | KR | |
||
| 105 | N152784 | 1 | ОСНОВА | KR | |
||
| 107 | N126155 | 1 | СТОПОР | KR | |
||
| 108 | 391635-00 | 1 | КОЛЬЦО | KR | |
||
| 109 | 395021-00 | 1 | ЭТИКЕТКА | KR | |
||
| 110 | N200392 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR | |||
| 112 | N391235 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | KR | |||
| 113 | 330019-03 | 3 | ВИНТ | KR | |
||
| 125 | 330045-22 | 2 | ВИНТ | M6X10, T30 | KR | ||
| 201 | 330019-11 | 1 | ВИНТ | M4.55x13 T20 | KR | |
|
| 204 | 5140186-31 | 1 | ПАРА ЩЁТОК | KR | |
||
| 205 | 614368-00 | 2 | КОЛПАЧОК ЩЁТКИ | KR | |
||
| 206 | 651765-00 | 1 | КОРПУС СТАТОРА В СБОРЕ | 230V | INCL FIELD | KR | |
|
| 207 | 614366-00 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | KR | |
||
| 208 | N171521 | 1 | ТОРЦЕВАЯ КРЫШКА | KR | |
||
| 209 | 623917-00 | 1 | ЯКОРЬ 230В | KR | |
||
| 213 | 391573-00 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | KR | |
||
| 214 | 392628-00 | 1 | ШПИНДЕЛЬ И ШЕСТЕРНЯ | KR | |
||
| 215 | 330003-29 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | KR | |
||
| 217 | 395301-00 | 1 | ЭТИКЕТКА | KR | |
||
| 218 | 394976-00 | 2 | ЭТИКЕТКА | WARNING | KR | |
|
| 219 | N126162 | 1 | ПЫЛЕВОЙ МЕШОК В СБОРЕ | KR | |
||
| 220 | 605040-27 | 1 | ПОДШИПНИК | KR | |
||
| 221 | 330003-04 | 1 | ПОДШИПНИК | KR | |||
| 225 | 629369-00 | 1 | ПРЕДУПРЕДИТЕЛЬНАЯ ЭТИКЕТКА | KR | |||
| 226 | 650034-00 | 1 | КУЛАЧКОВЫЙ РЫЧАГ | KR | |
||
| 227 | 626611-00 | 1 | ШТИФТ | KR | |||
| 228 | 626610-00 | 1 | СТЕРЖЕНЬ | KR | |
||
| 229 | 621321-00 | 1 | ГАЙКА | MITER LOCK | KR | |
|
| 230 | 621322-00 | 1 | ГАЙКА | MITER LOCK | KR | |
|
| 231 | 58698-00 | 1 | ПРУЖИНА | KR | |
||
| 232 | 330016-03 | 1 | ШАЙБА | KR | |
||
| 233 | 650142-00 | 2 | ВИНТ | KR | |||
| 235 | 49787-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 237 | 393520-00 | 1 | КЛЕММНАЯ КОЛОДКА | KR | |
||
| 238 | 152852-00 | 1 | БОЛТ | KR | |
||
| 239 | 386196-00 | 1 | ПРУЖИНА | KR | |
||
| 240 | 648729-00 | 1 | БЛОКИРОВКА РЫЧАГА | KR | |
||
| 243 | N126163 | 1 | ШИНА | STABILIZER BAR | KR | |
|
| 244 | 153650-00 | 1 | ЗАЖИМ | KR | |
||
| 800 | 5140061-28 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | KR | |
||
| 800 | 93488-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | KR | |
