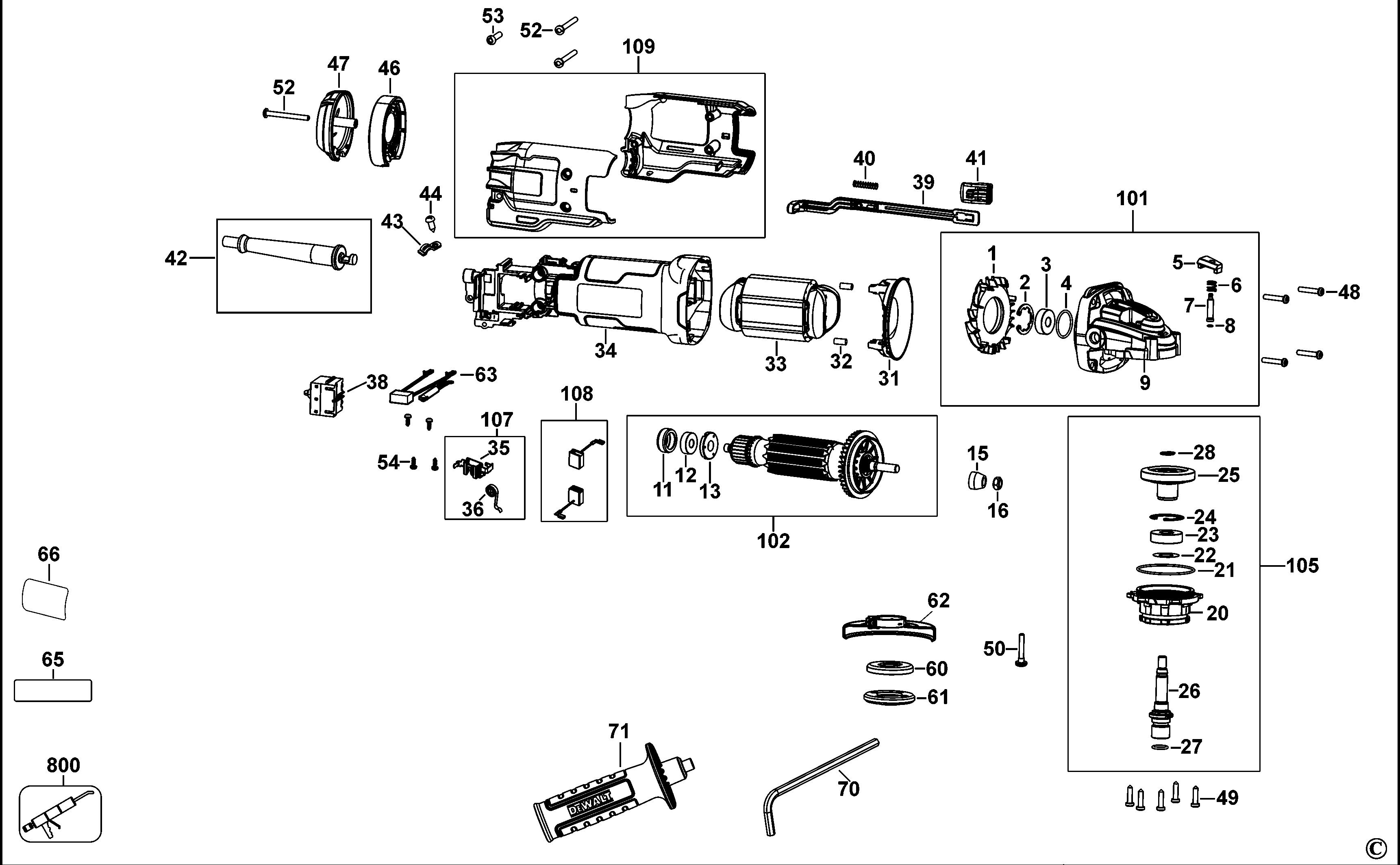

DWE8410 МАЛЕНЬКАЯ УГЛОВАЯ ШЛИФМАШИНКА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N401958 | 1 | ДЕФЛЕКТОР | A9 |  |
||
| 2 | N453031 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | A9 | |
||
| 3 | N175104 | 1 | ПОДШИПНИК | A9 | |
||
| 4 | N119639 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 5 | N278899 | 1 | КНОПКА | A9 | |
||
| 6 | N263579 | 1 | ПРУЖИНА | A9 | |
||
| 7 | N481683 | 1 | СТОПОРНЫЙ ШТИФТ | A9 | |
||
| 8 | N263699 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 11 | 641823-00 | 1 | ВТУЛКА | A9 | |
||
| 12 | N130916 | 1 | ПОДШИПНИК | A9 | |
||
| 13 | N324400 | 1 | ШАЙБА | A9 |  |
||
| 15 | N450872 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | 9T | A9 | |
|
| 16 | N372039 | 1 | ГАЙКА | A9 | |
||
| 21 | N307625 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 22 | N400478 | 1 | ШАЙБА | A9 | |
||
| 23 | 605040-24 | 1 | ПОДШИПНИК | A9 | |
||
| 24 | N481950 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | A9 | |
||
| 25 | N474648 | 1 | ШЕСТЕРНЯ | 38T, PKGD N450871 | A9 | |
|
| 26 | N163702 | 1 | ШПИНДЕЛЬ | M14 | A9 | |
|
| 27 | N420261 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 28 | 444793-00 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 31 | N399419 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | A9 | |
||
| 32 | 949638-02 | 2 | АМОРТИЗАТОР | A9 | |
||
| 33 | N474965 | 1 | СТАТОР 230В | A9 | |
||
| 34 | N444134 | 1 | КОРПУС СТАТОРА | A9 | |
||
| 35 | N335560 | 2 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ | A9 | |
||
| 36 | N273780 | 2 | ПРУЖИНА | A9 | |
||
| 38 | N404377 | 1 | ВЫКЛЮЧАТЕЛЬ | A9 | |
||
| 39 | N447003 | 1 | ЗВЕНО | A9 | |
||
| 40 | N093410 | 1 | ПРУЖИНА | A9 | |
||
| 41 | N097844 | 1 | КНОПКА | A9 | |
||
| 42 | N453084 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |||
| 43 | 619328-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |
||
| 44 | 330065-06 | 1 | ВИНТ | A9 | |
||
| 46 | N563707 | 1 | КАНАЛ УДАЛЕНИЯ ПЫЛИ | DES STATOR | A9 | |
|
| 47 | N400902 | 1 | ТОРЦЕВАЯ КРЫШКА | A9 | |
||
| 48 | N371839 | 4 | ВИНТ | A9 | |
||
| 49 | 330045-06 | 5 | ВИНТ | A9 | |
||
| 50 | N130031 | 1 | ВИНТ | A9 | |
||
| 52 | N389438 | 3 | ВИНТ | A9 | |
||
| 53 | 330065-09 | 1 | ВИНТ | A9 | |
||
| 54 | 593478-00 | 4 | ВИНТ | M3 X 8 | A9 | |
|
| 60 | 391969-00 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | A9 | |
||
| 61 | N419748 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | M14 | A9 | |
|
| 62 | N170678 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | A9 | |
||
| 63 | N399579 | 1 | КОНДЕНСАТОР В СБОРЕ | A9 | |
||
| 65 | N403730 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | A9 | |
||
| 66 | N451987 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 | |||
| 70 | N107295 | 1 | ШЕСТИГРАННЫЙ КЛЮЧ | 6 mm | A9 | |
|
| 71 | N383283 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | A9 | |||
| 101 | N483617 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | A9 | |
||
| 102 | N490496 | 1 | ЯКОРЬ 230В | A9 | |
||
| 105 | N475904 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА В СБОРЕ | 5/8-11 THD | A9 | ||
| 107 | N413349 | 1 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ В СБОРЕ | A9 | |
||
| 108 | N489059 | 1 | ПАРА ЩЁТОК 230В | A9 | |
||
| 109 | N444137 | 1 | КОРПУС В КОМПЛЕКТЕ | A9 | |
||
| 800 | 583534-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 50 GRAMS - NYE RHEOLUB 380G1 | A9 | |
