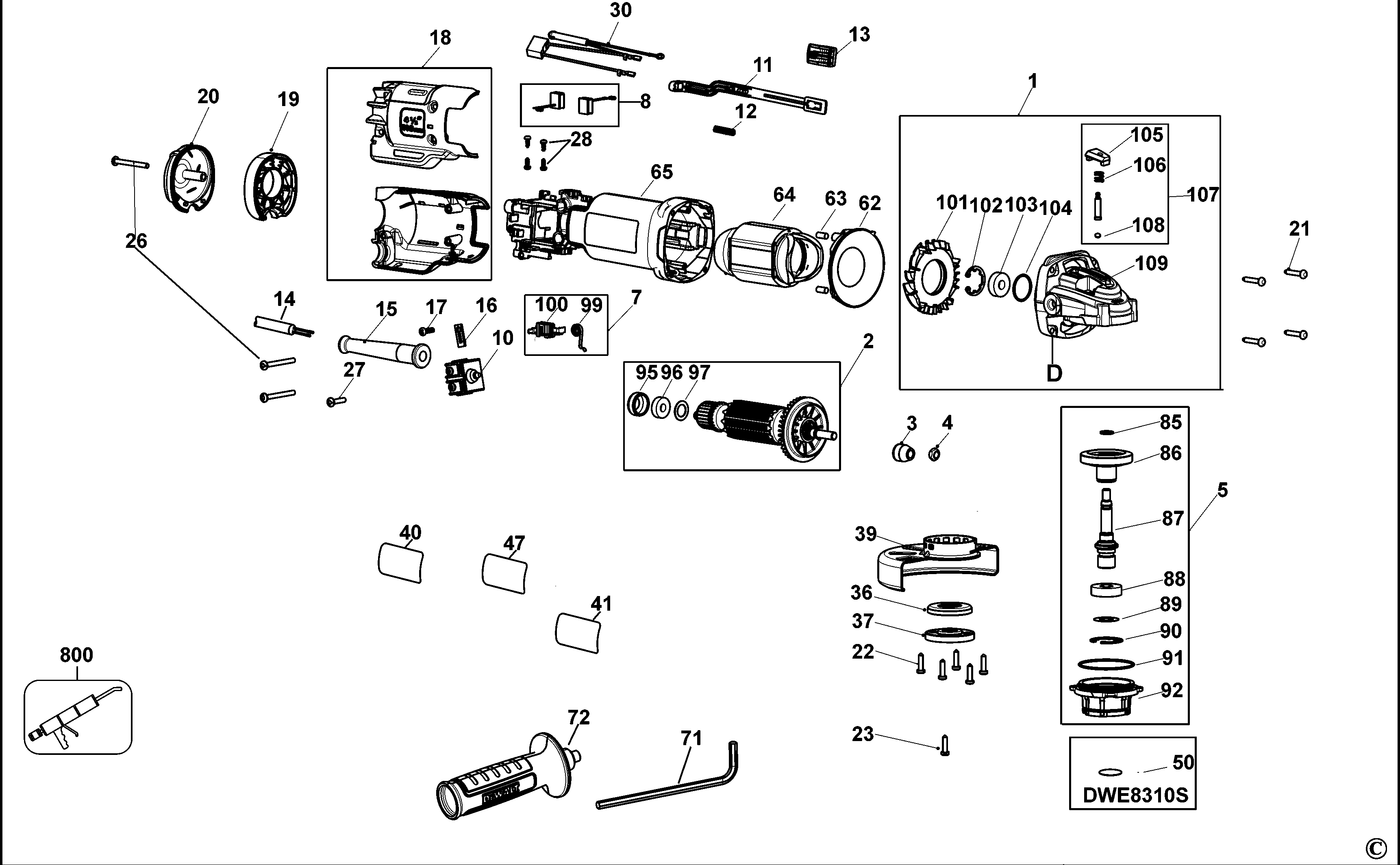

DWE8310S МАЛЕНЬКАЯ УГЛОВАЯ ШЛИФМАШИНКА Type 3 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N540296 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | KR | |||
| 2 | N421409 | 1 | ЯКОРЬ В СБОРЕ | 230V | KR | ||
| 3 | N423537 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | KR |  |
||
| 4 | N372039 | 1 | ГАЙКА | KR | |
||
| 5 | N547046 | 1 | ШПИНДЕЛЬ В СБОРЕ | KR | |||
| 7 | N413349 | 2 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ В СБОРЕ | KR | |
||
| 8 | N422682 | 1 | ПАРА ЩЁТОК | KR | |||
| 10 | N396008 | 1 | ВЫКЛЮЧАТЕЛЬ | KR | |
||
| 11 | N298583 | 1 | СОЕДИНЕНИЕ В СБОРЕ | KR | |||
| 12 | N093410 | 1 | ПРУЖИНА | KR |  |
||
| 13 | N097844 | 1 | КНОПКА | KR | |
||
| 14 | N394545 | 1 | КОМПЛЕКТ ПРОВОДОВ | KR | |||
| 15 | 330005-01 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | KR | |||
| 16 | 619328-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | KR | |
||
| 17 | 330065-06 | 1 | ВИНТ | KR | |
||
| 18 | N391187 | 1 | КОЖУХ В СБОРЕ | KR | |
||
| 19 | N563707 | 1 | КАНАЛ УДАЛЕНИЯ ПЫЛИ | DES STATOR | KR | |
|
| 20 | N400902 | 1 | ТОРЦЕВАЯ КРЫШКА | KR | |
||
| 21 | N371839 | 4 | ВИНТ | KR | |
||
| 22 | 330045-06 | 5 | ВИНТ | KR | |
||
| 23 | N130031 | 1 | ВИНТ | KR | |
||
| 26 | N389438 | 3 | ВИНТ | KR | |
||
| 27 | 330065-09 | 1 | ВИНТ | KR | |
||
| 28 | 593478-00 | 4 | ВИНТ | M3 X 8 | KR | |
|
| 30 | N399579 | 1 | КОНДЕНСАТОР В СБОРЕ | KR | |
||
| 36 | N039245 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | M10 | KR | ||
| 37 | N134464 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | M10 | KR | ||
| 39 | N170678 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | KR | |
||
| 40 | N403730 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR | |
||
| 41 | N513462 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | KR | |||
| 62 | N399419 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | KR | |
||
| 63 | 949638-02 | 2 | АМОРТИЗАТОР | KR | |
||
| 64 | N421413 | 1 | СТАТОР 230В | 230V | KR | |
|
| 65 | N390640 | 1 | КОРПУС СТАТОРА | KR | |
||
| 71 | 401253-00 | 1 | ГАЕЧНЫЙ КЛЮЧ С СКРУГЛЕННЫМИ ШПИЛЬКАМИ | KR | |
||
| 72 | N383283 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | KR | |||
| 85 | 444793-00 | 1 | СТОПОРНОЕ КОЛЬЦО | KR | |
||
| 86 | N409481 | 1 | ШЕСТЕРНЯ | 38T /PKG'D N375319 | KR | |
|
| 87 | N375692 | 1 | ШПИНДЕЛЬ | KR | |||
| 88 | 605040-24 | 1 | ПОДШИПНИК | KR | |
||
| 89 | N400478 | 1 | ШАЙБА | KR | |
||
| 90 | N481950 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | KR | |
||
| 91 | N307625 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 92 | N482578 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | KR | |||
| 95 | 641823-00 | 1 | ВТУЛКА | KR | |
||
| 96 | N130916 | 1 | ПОДШИПНИК | KR | |
||
| 97 | N324400 | 1 | ШАЙБА | KR | |
||
| 99 | N273780 | 2 | ПРУЖИНА | KR | |
||
| 100 | N335560 | 2 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ | KR | |
||
| 101 | N401958 | 1 | ДЕФЛЕКТОР | KR | |
||
| 102 | N453031 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | KR | |
||
| 103 | N175104 | 1 | ПОДШИПНИК | KR | |
||
| 104 | N119639 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 105 | N278899 | 1 | КНОПКА | KR | |
||
| 106 | N263579 | 1 | ПРУЖИНА | KR | |
||
| 107 | N422684 | 1 | КНОПКА В СБОРЕ | KR | |||
| 108 | N263699 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 109 | N547047 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | KR | |||
| 800 | 583534-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 50 GRAMS - NYE RHEOLUB 380G1 | KR | |
