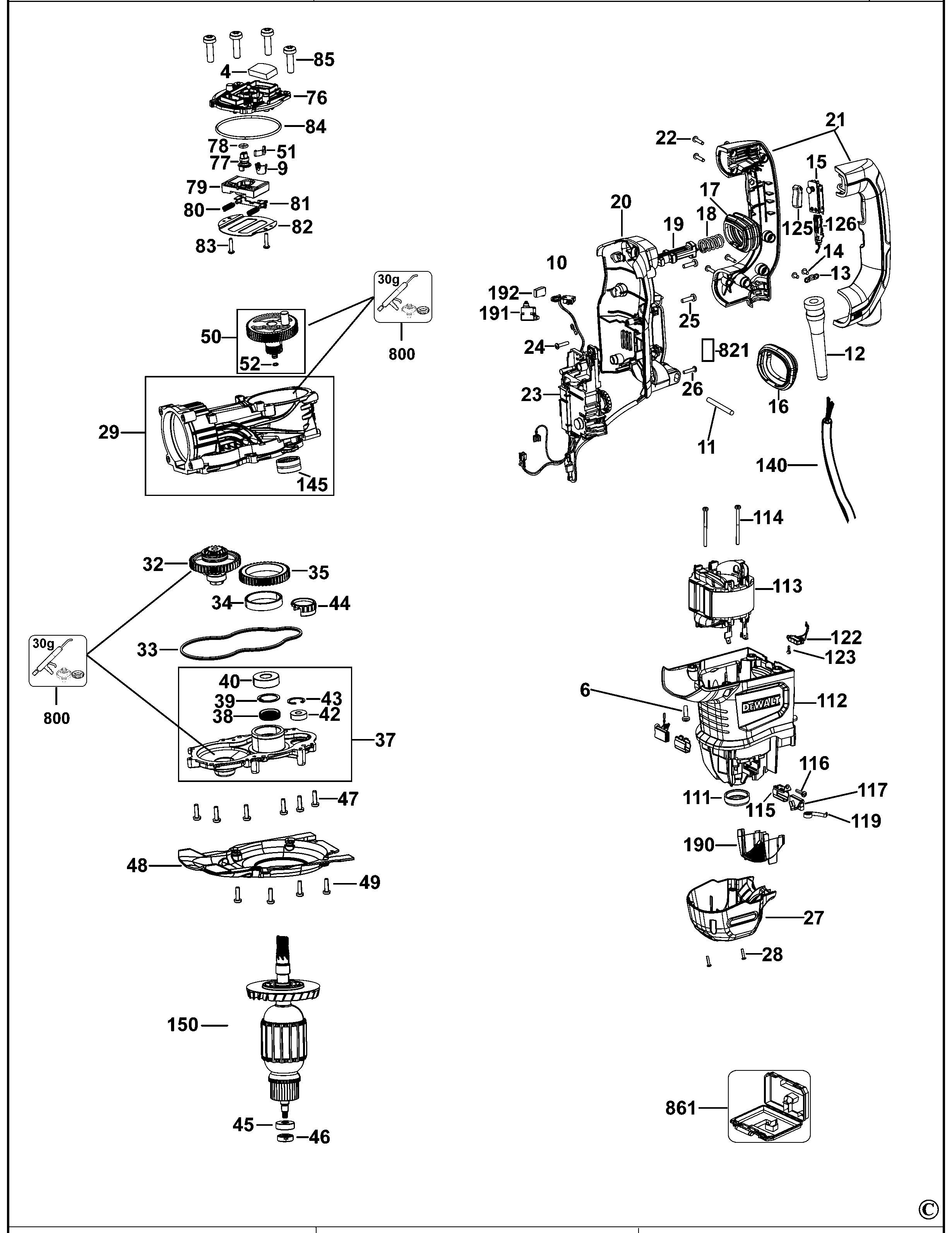

D25773 КОМБИНИРОВАННЫЙ ПЕРФОРАТОР Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 2 | N513078 | 1 | ЛЕВ. СТОРОНА | A9 |  |
||
| 3 | N513079 | 1 | ПР. СТОРОНА | A9 |  |
||
| 4 | N481045 | 1 | ВОЙЛОК | A9 | |
||
| 5 | N410169 | 1 | ВЕРХНЯЯ КРЫШКА | A9 | |
||
| 6 | N548557 | 8 | ВИНТ | A9 | |
||
| 7 | N463694 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | A9 | |
||
| 8 | 330065-08 | 1 | ВИНТ | M4x18 T20 | A9 | |
|
| 9 | N607940 | 1 | КОЛПАЧОК | A9 | |
||
| 10 | N519469 | 1 | ЛИНЗА | A9 | |
||
| 11 | N453525 | 1 | ШТИФТ | A9 | |
||
| 12 | 323091-01 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |
||
| 13 | 329301-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |
||
| 14 | 330065-04 | 2 | ВИНТ | A9 | |
||
| 15 | N467530 | 1 | ВЫКЛЮЧАТЕЛЬ | A9 | |
||
| 16 | N453629 | 1 | СИЛЬФОН | A9 | |
||
| 17 | N453630 | 1 | СИЛЬФОН | A9 | |
||
| 18 | N501559 | 1 | ПРУЖИНА | A9 | |
||
| 19 | N152623 | 1 | ОГРАНИЧИТЕЛЬ | A9 | |
||
| 20 | N410165 | 1 | ПАНЕЛЬ ЗАДНЯЯ | A9 | |
||
| 21 | N580489 | 1 | КОРПУС В КОМПЛЕКТЕ | LOCK ON | A9 | ||
| 22 | 330065-08 | 6 | ВИНТ | M4x18 T20 | A9 | |
|
| 23 | N592362 | 1 | МОДУЛЬ УПРАВЛЕНИЯ В СБОРЕ | A9 | |
||
| 24 | 330065-08 | 1 | ВИНТ | M4x18 T20 | A9 | |
|
| 25 | N548557 | 4 | ВИНТ | A9 | |
||
| 26 | 330065-08 | 2 | ВИНТ | M4x18 T20 | A9 | |
|
| 27 | N389340 | 1 | ТОРЦЕВАЯ КРЫШКА | A9 | |
||
| 28 | 330065-08 | 4 | ВИНТ | M4x18 T20 | A9 | |
|
| 29 | N580501 | 1 | КОЖУХ В СБОРЕ | A9 | |||
| 32 | N580503 | 1 | МУФТА В СБОРЕ | A9 | |
||
| 33 | N447147 | 1 | УПЛОТНЕНИЕ | A9 | |
||
| 34 | N398520 | 1 | САМОСМАЗЫВАЮЩИЙСЯ ПОРИСТЫЙ ПОДШИПНИК | A9 | |
||
| 35 | N580506 | 1 | ШЕСТЕРНЯ | A9 | |
||
| 37 | N580507 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА В СБОРЕ | A9 | |
||
| 38 | N422626 | 1 | УПЛОТНЕНИЕ | A9 | |
||
| 39 | 488147-01 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 40 | 605040-27 | 1 | ПОДШИПНИК | A9 | |
||
| 42 | 330003-60 | 1 | ПОДШИПНИК | A9 | |
||
| 43 | N362699 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 44 | N537281 | 1 | ПРОСТАВКА | A9 | |
||
| 45 | 330003-60 | 1 | ПОДШИПНИК | A9 | |
||
| 46 | N466979 | 1 | МАГНИТ | A9 | |
||
| 47 | N548557 | 6 | ВИНТ | A9 | |
||
| 48 | N405298 | 1 | ОТРАЖАТЕЛЬ | A9 | |
||
| 49 | N548557 | 4 | ВИНТ | A9 | |
||
| 50 | N580511 | 1 | КОЛЕНЧАТЫЙ ВАЛ | A9 | |
||
| 51 | N520790 | 1 | СТОПОР | A9 | |
||
| 52 | N537973 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 53 | N662675 | 1 | ШАТУН | 10KG | A9 | |
|
| 54 | N431764 | 1 | ПОРШЕНЬ | A9 | |
||
| 55 | N026610 | 1 | ШТИФТ | A9 | |
||
| 56 | N439990 | 1 | ПОРШНЕВОЕ КОЛЬЦО | A9 | |
||
| 57 | 487296-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 58 | N580516 | 1 | ЦИЛИНДР В СБОРЕ | 10kg | A9 | |
|
| 59 | N587667 | 3 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 60 | N580521 | 1 | ПЛУНЖЕР В СБОРЕ | A9 | |
||
| 61 | 487296-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 62 | N400498 | 1 | ВТУЛКА | A9 | |
||
| 63 | N389365 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 64 | N476023 | 1 | АМОРТИЗАТОР | A9 | |
||
| 65 | N515559 | 1 | АМОРТИЗАТОР | A9 | |
||
| 66 | N389693 | 1 | ШАЙБА | A9 | |
||
| 67 | N580522 | 1 | ШПИНДЕЛЬ | A9 | |
||
| 68 | N580524 | 1 | ШПИНДЕЛЬ | A9 | |
||
| 69 | N548304 | 5 | ШТИФТ | A9 | |
||
| 70 | N475966 | 1 | КОЛЬЦО | A9 | |
||
| 71 | N514255 | 1 | АМОРТИЗАТОР | A9 | |
||
| 72 | N392234 | 2 | ШАЙБА | A9 | |
||
| 73 | N580525 | 1 | БОЁК | A9 | |
||
| 74 | N594490 | 1 | УПЛОТНЕНИЕ | A9 | |
||
| 75 | N432561 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 76 | N409943 | 1 | КРЫШКА | A9 | |
||
| 77 | N504016 | 1 | ЭКСЦЕНТРИК | A9 | |
||
| 78 | N515556 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 79 | N410143 | 1 | ПОЛЗУН | A9 | |
||
| 80 | N520791 | 2 | ПРУЖИНА | A9 | |
||
| 81 | N410898 | 1 | РАЗЪЁМ | A9 | |
||
| 82 | N427022 | 1 | ПЛАСТИНА | A9 | |
||
| 83 | 330065-08 | 2 | ВИНТ | M4x18 T20 | A9 | |
|
| 84 | N455140 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 85 | N548557 | 4 | ВИНТ | A9 | |
||
| 86 | N481044 | 1 | ПОЛЗУН | A9 | |
||
| 87 | N580526 | 1 | КОНИЧЕСКАЯ ШЕСТЕРНЯ | A9 | |
||
| 88 | N580533 | 1 | ВТУЛКА | A9 | |
||
| 89 | N497938 | 1 | ПРУЖИНА | A9 | |
||
| 90 | N580535 | 1 | ПЕРЕДНЯЯ ЧАСТЬ КОРПУСА | A9 | |
||
| 93 | N392582 | 1 | УПЛОТНЕНИЕ | A9 | |
||
| 94 | N181847 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 95 | N416527 | 1 | КРЫШКА | A9 | |
||
| 96 | N431324 | 1 | ПРОКЛАДКА | A9 | |
||
| 97 | N420195 | 1 | ВТУЛКА | A9 | |
||
| 98 | 949886-32 | 4 | ВИНТ | A9 | |
||
| 99 | N516486 | 1 | НАПРАВЛЯЮЩАЯ | A9 | |
||
| 100 | N520784 | 1 | ПРУЖИНА | A9 | |
||
| 101 | N520782 | 1 | ПРУЖИНА | A9 | |
||
| 102 | N408040 | 1 | ВТУЛКА | A9 | |
||
| 103 | N511836 | 2 | БЛОКИРУЮЩЕЕ УСТРОЙСТВО | A9 | |
||
| 104 | N511805 | 1 | АМОРТИЗАТОР | A9 | |
||
| 105 | N511834 | 1 | ВТУЛКА | A9 | |
||
| 106 | N468816 | 1 | ВТУЛКА | A9 | |
||
| 107 | 487244-00 | 1 | РЕЗИНА | A9 | |
||
| 108 | N516487 | 1 | ШАЙБА | A9 | |
||
| 109 | N516487 | 1 | ШАЙБА | A9 | |
||
| 110 | 487238-01 | 1 | УПЛОТНЕНИЕ | A9 | |
||
| 111 | N449094 | 1 | КРЫШКА ПОДШИПНИКА | A9 | |
||
| 112 | N580536 | 1 | КОЖУХ ДВИГАТЕЛЯ | A9 | |
||
| 113 | N580537 | 1 | СТАТОР 230В | A9 | |
||
| 114 | 330019-30 | 2 | ВИНТ | A9 | |
||
| 115 | N425665 | 2 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | A9 | |
||
| 116 | 330065-08 | 2 | ВИНТ | M4x18 T20 | A9 | |
|
| 117 | N630264 | 1 | ПАРА ЩЁТОК В СБОРЕ | A9 | |||
| 119 | N523745 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | A9 | |
||
| 122 | N448156 | 1 | КАТУШКА | A9 | |
||
| 123 | N086775 | 1 | ВИНТ | A9 | |
||
| 125 | N640362 | 1 | КУРОК ВЫКЛЮЧАТЕЛЯ | A9 | |
||
| 126 | N518647 | 1 | ВЫКЛЮЧАТЕЛЬ С БЛОКИРОВКОЙ | A9 | |
||
| 130 | N412213 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | A9 | |
||
| 131 | N552104 | 1 | БОЛТ | A9 | |||
| 132 | N412984 | 1 | ЗАЖИМ | A9 | |
||
| 133 | N413396 | 1 | ШАЙБА | A9 | |
||
| 134 | N411953 | 1 | ЗАЖИМ | A9 | |
||
| 135 | N499183 | 1 | РУЧКА В СБОРЕ | A9 | |
||
| 136 | N580512 | 1 | ПОРШЕНЬ В СБОРЕ | A9 | |
||
| 140 | N410111 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |||
| 145 | N408073 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | A9 | |
||
| 150 | N580509 | 1 | ЯКОРЬ 230В | A9 | |
||
| 165 | N578605 | 1 | ВОЙЛОК | A9 | |
||
| 190 | N602345 | 1 | КРЫШКА | A9 | |
||
| 191 | N516505 | 1 | МИКРОВЫКЛЮЧАТЕЛЬ | A9 | |
||
| 192 | 620051-00 | 1 | ОПОРНАЯ ПОДУШКА | A9 | |
||
| 300 | N593930 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ 230В | 10KG COMBI | A9 | |
|
| 800 | 578970-06 | 1 | КОНСИСТЕНТНАЯ СМАЗКА 150 Г | A9 | |
||
| 821 | N551296 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 | |||
| 836 | 559652-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP REMOVER | A9 | |||
| 836 | 559651-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP REMOVER | A9 | |||
| 861 | N508182 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | A9 | |
