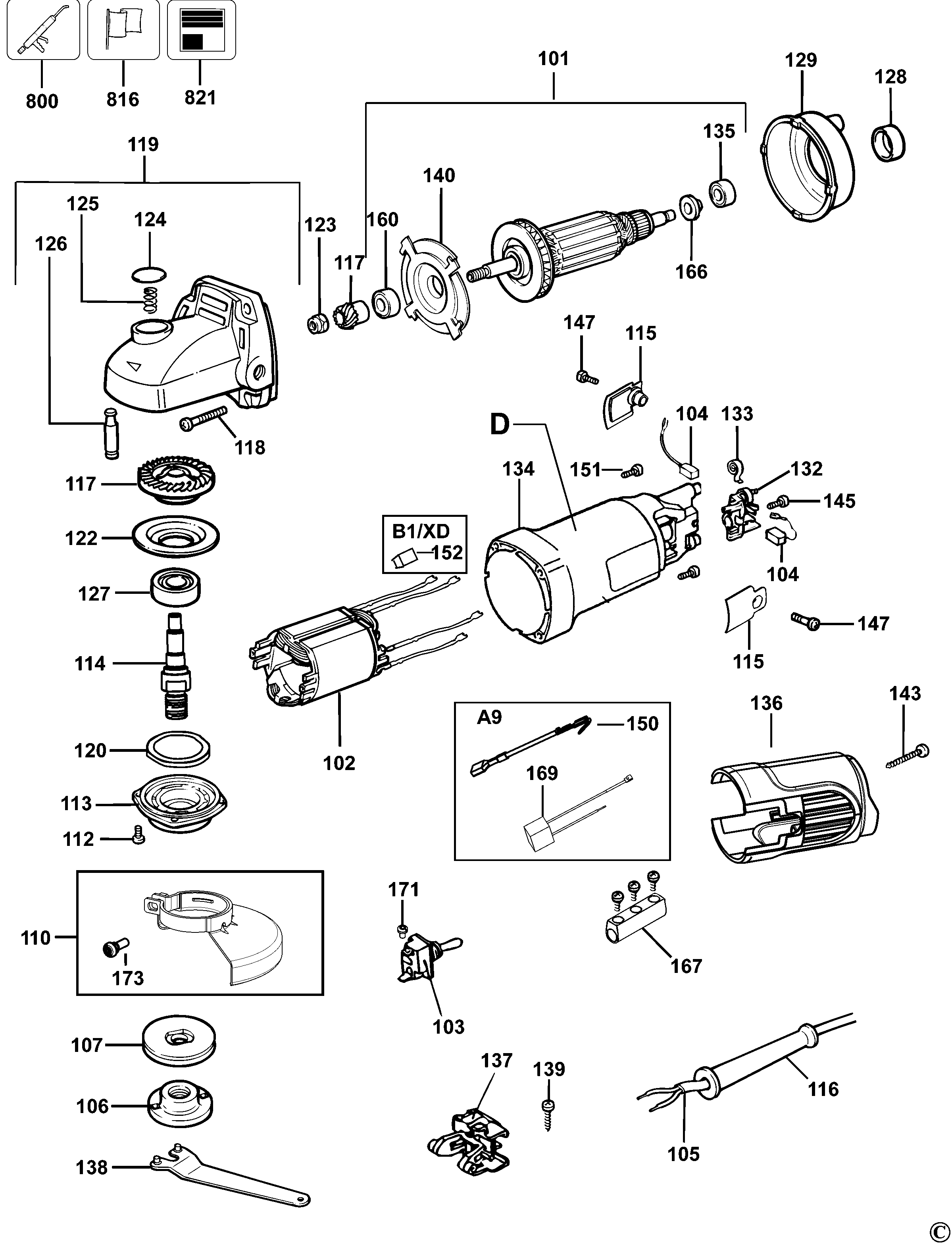

DW803 МАЛЕНЬКАЯ УГЛОВАЯ ШЛИФМАШИНКА Type 10 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | N569546 | 1 | ЯКОРЬ В СБОРЕ | A9 | |||
| 102 | N573532 | 1 | СТАТОР В СБОРЕ | A9 | |||
| 103 | N175757 | 1 | ВЫКЛЮЧАТЕЛЬ | A9 | |||
| 104 | N035676 | 1 | ПАРА ЩЁТОК 230В | A9 |  |
||
| 105 | N529051 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |||
| 106 | N519902 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | A9 | |||
| 107 | N519901 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | M10 | A9 | ||
| 110 | N499485 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | A9 | |||
| 112 | N520080 | 4 | ВИНТ | A9 |  |
||
| 113 | N499484 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | A9 | |
||
| 114 | N519900 | 1 | ШПИНДЕЛЬ | M10 | A9 | ||
| 115 | N499473 | 2 | КРЫШКА ЩЁТКИ | A9 | |||
| 116 | 641081-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |||
| 117 | 661244-00 | 1 | ШЕСТЕРНЯ И ВЕДУЩАЯ ШЕСТЕРНЯ | A9 | |
||
| 118 | N520085 | 4 | ВИНТ | A9 | |||
| 119 | N561809 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | A9 | |||
| 120 | 641893-00 | 1 | ВОЙЛОЧНОЕ УПЛОТНЕНИЕ | A9 | |
||
| 122 | N520065 | 1 | ФЛАНЕЦ | A9 | |||
| 123 | 49205017 | 1 | ГАЙКА | A9 | |
||
| 124 | N499496 | 1 | КНОПКА | A9 | |
||
| 125 | N520072 | 1 | ПРУЖИНА | A9 | |||
| 126 | N499495 | 1 | ЗАЖИМ ШПИНДЕЛЯ | A9 | |
||
| 127 | NA156500 | 1 | ПОДШИПНИК | A9 | |||
| 128 | 930275-00 | 1 | ВТУЛКА | A9 | |
||
| 129 | N520067 | 1 | ОТРАЖАТЕЛЬ | A9 | |||
| 132 | N616539 | 2 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | A9 | |
||
| 133 | 562204-00 | 1 | ПРУЖИНА | A9 | |
||
| 134 | N505292 | 1 | КОРПУС СТАТОРА В КОМПЛЕКТЕ | A9 | |||
| 135 | 605040-03 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | A9 | |
||
| 136 | N499492 | 1 | ТОРЦЕВАЯ КРЫШКА | A9 | |||
| 137 | N308840 | 1 | ДЕРЖАТЕЛЬ ВЫКЛЮЧАТЕЛЯ | A9 | |
||
| 138 | N520076 | 1 | ГАЕЧНЫЙ КЛЮЧ С СКРУГЛЕННЫМИ ШПИЛЬКАМИ | A9 | |||
| 139 | N520087 | 1 | ВИНТ | A9 | |||
| 140 | 401622-01 | 1 | ФЛАНЕЦ | A9 | |
||
| 143 | N520086 | 2 | ВИНТ | A9 | |||
| 145 | N520084 | 2 | ВИНТ | A9 | |
||
| 147 | N520088 | 2 | ВИНТ | A9 | |||
| 150 | N188332 | 1 | ВЫВОДНОЙ ПРОВОД | A9 | |||
| 151 | N520083 | 2 | ВИНТ | A9 | |
||
| 160 | N110359 | 1 | ПОДШИПНИК | A9 | |
||
| 166 | 398906-00 | 1 | ИЗОЛЯЦИОННОЕ ПРОМЕЖУТОЧНОЕ КОЛЬЦО | A9 | |
||
| 167 | 603180-00 | 1 | РАЗЪЁМ | A9 | |
||
| 169 | N188875 | 1 | КОНДЕНСАТОР | A9 | |||
| 173 | N520079 | 1 | ВИНТ | A9 | |||
| 800 | 286436-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | NYE RHEOLUBE 380, 500 GRAM JAR | ` | A9 | |
| 816 | N526987 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | A9 | |||
| 821 | N528723 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 |
