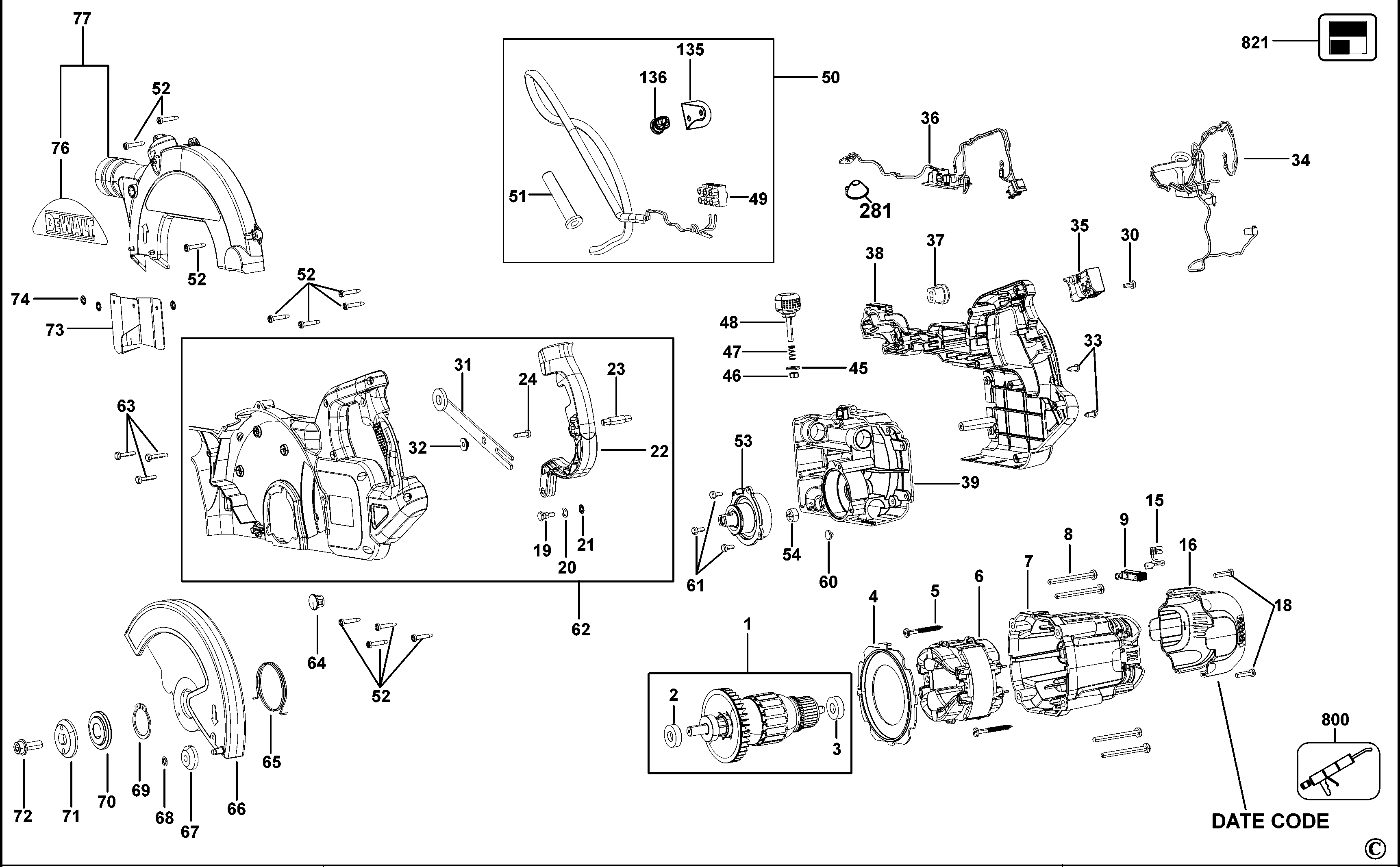

DWS774 ТОРЦЕВАЯ ПИЛА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N443398 | 1 | ЯКОРЬ 230В | KR |  |
||
| 2 | N447750 | 1 | ПОДШИПНИК | KR |  |
||
| 3 | N110359 | 1 | ПОДШИПНИК | KR | |
||
| 4 | N415295 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | KR | |
||
| 5 | N432834 | 2 | ВИНТ | 4.8x45 | KR | |
|
| 6 | N443396 | 1 | СТАТОР 230В | KR | |
||
| 7 | N413672 | 1 | КОЖУХ ДВИГАТЕЛЯ | KR | |
||
| 8 | 98094-55 | 4 | ВИНТ | M5 X 55mm T25 | KR | |
|
| 9 | N443400 | 1 | ПАРА ЩЁТКОДЕРЖАТЕЛЕЙ | Inc Brush | KR | |
|
| 15 | N442752 | 2 | ЩЁТКА С ВЫВОДОМ | 230v | KR | |
|
| 16 | N413668 | 1 | ТОРЦЕВАЯ КРЫШКА | KR | |
||
| 18 | 330019-13 | 2 | ВИНТ | M4X19 T20 | KR | |
|
| 19 | 869156-00 | 1 | ШТИФТ | KR | |
||
| 20 | 869295-00 | 1 | ВТУЛКА | KR | |
||
| 21 | 860077-01 | 1 | ШАЙБА | KR | |
||
| 22 | N417784 | 1 | РЫЧАГ | KR | |
||
| 23 | 760296-01 | 1 | ОСЬ ПОВОРОТА | KR | |
||
| 24 | 930076-01 | 1 | ВИНТ | KR | |
||
| 30 | 384127-01 | 2 | ВИНТ | KR | |
||
| 31 | N394413 | 1 | РЫЧАГ В СБОРЕ | KR | |
||
| 32 | 869192-00 | 1 | ВТУЛКА | KR | |
||
| 33 | 949743-02 | 2 | ВИНТ | M8 x 14mm | KR | |
|
| 34 | N422245 | 1 | КАБЕЛЬ ЭЛЕКТРОДВИГАТЕЛЯ | SA | KR | |
|
| 35 | N092201V | 1 | ВЫКЛЮЧАТЕЛЬ | KR | |
||
| 36 | N443395 | 1 | ИСТОЧНИК ПИТАНИЯ В СБОРЕ | XPS | KR | |
|
| 37 | N433608 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | KR | |
||
| 38 | N416554 | 1 | КРЫШКА | KR | |
||
| 39 | N543840 | 1 | ДЕРЖАТЕЛЬ | KR | |
||
| 45 | 860075-00 | 1 | ШАЙБА | KR | |
||
| 46 | 860083-12 | 1 | ГАЙКА M6 | KR | |
||
| 47 | 868082-00 | 1 | ПРУЖИНА | KR | |
||
| 48 | 869140-00 | 1 | КНОПКА БЛОКИРОВКИ | KR | |
||
| 49 | 860468-00 | 1 | РАЗЪЁМ | KR | |
||
| 50 | N501648 | 1 | КОМПЛЕКТ ПРОВОДОВ | KR | |||
| 51 | 868520-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | KR | |
||
| 52 | 761304-01 | 12 | ВИНТ | KR | |||
| 53 | N443393 | 1 | ШПИНДЕЛЬ В СБОРЕ | KR | |
||
| 54 | 946874-00 | 1 | РЕГУЛИРОВОЧНОЕ ПРИСПОСОБЛЕНИЕ | KR | |
||
| 60 | 947067-00 | 1 | ПРОБКА | KR | |
||
| 61 | 330045-05 | 3 | ВИНТ | KR | |
||
| 62 | N566679 | 1 | КРЫШКА РУЧКИ | KR | |
||
| 63 | 330045-07 | 3 | ВИНТ | KR | |
||
| 64 | 947067-00 | 1 | ПРОБКА | KR | |
||
| 65 | N402337 | 1 | ТОРСИОННАЯ ПРУЖИНА | KR | |
||
| 66 | N501651 | 1 | НИЖНИЙ ЗАЩИТНЫЙ КОЖУХ | KR | |||
| 67 | 146774-00 | 1 | РОЛИК | KR | |
||
| 68 | 604728-00 | 1 | СТОПОРНОЕ КОЛЬЦО | KR | |
||
| 69 | N437811 | 1 | КОЛЬЦО | KR | |
||
| 70 | N377019 | 1 | ЗАЖИМНАЯ ШАЙБА ВНУТРЕННЯЯ | 15.95mm BORE | KR | ||
| 70 | N551447 | 1 | ЗАЖИМНАЯ ШАЙБА ВНУТРЕННЯЯ | KR | |
||
| 71 | N380081 | 1 | ЗАЖИМНАЯ ШАЙБА ВНЕШНЯЯ | KR | |
||
| 72 | 869245-00 | 1 | ВИНТ | KR | |
||
| 73 | N437182 | 1 | ДЕФЛЕКТОР ПЫЛИ | KR | |
||
| 74 | 860077-01 | 3 | ШАЙБА | KR | |
||
| 76 | N437704 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR | |
||
| 77 | N501654 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | KR | |||
| 101 | N443388 | 1 | ОСНОВАНИЕ В СБОРЕ | KR | |
||
| 102 | N493151 | 1 | ШКАЛА | KR | |
||
| 103 | 330045-49 | 3 | ВИНТ | KR | |
||
| 104 | 760298-01 | 1 | ВСТАВКА | KR | |
||
| 105 | 868777-00 | 4 | НОЖКА | KR | |
||
| 106 | 860092-07 | 1 | ГАЙКА | KR | |
||
| 107 | 949705-01 | 1 | ШАЙБА | KR | |
||
| 109 | N443389 | 1 | ПОВОРОТНЫЙ СТОЛ | KR | |||
| 110 | N312779 | 1 | ШТИФТ | KR | |
||
| 111 | N381932 | 1 | УДЛИНИТЕЛЬ | KR | |
||
| 112 | N412530 | 1 | УДЛИНИТЕЛЬ | KR | |
||
| 113 | N294299 | 1 | ЗАЖИМ В СБОРЕ | KR | |
||
| 115 | 330045-05 | 2 | ВИНТ | KR | |
||
| 116 | 860074-00 | 2 | ПРУЖИННАЯ ШАЙБА | KR | |
||
| 116 | 860074-01 | 2 | ШАЙБА | KR | |
||
| 117 | 868707-01 | 1 | ВТУЛКА | KR | |
||
| 118 | 868708-00 | 1 | ШАРИК | KR | |
||
| 119 | 868778-00 | 1 | ПРУЖИНА | KR | |
||
| 120 | N299799 | 2 | ВТУЛКА | KR | |
||
| 121 | N315680 | 1 | БЛОКИРОВКА РЫЧАГА | SA | KR | |
|
| 122 | N380813 | 1 | ВСТАВКА СТОЛА | KR | |
||
| 123 | 98105-03 | 2 | ВИНТ | M8x25 FT HD THD FMG | KR | ||
| 124 | N368581 | 1 | ЗАДНЯЯ НАПРАВЛЯЮЩАЯ | KR | |
||
| 126 | 868682-00 | 1 | ШЕСТИГРАННЫЙ КЛЮЧ | 4/6mm | KR | |
|
| 127 | N427024 | 1 | ГАЕЧНЫЙ КЛЮЧ | KR | |
||
| 128 | 860093-08 | 4 | ВИНТ | KR | |
||
| 129 | 860083-02 | 4 | ГАЙКА | KR | |
||
| 130 | N443391 | 1 | НАПРАВЛЯЮЩАЯ В СБОРЕ | KR | |
||
| 131 | N430464 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | KR | |
||
| 132 | N430472 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 133 | N430463 | 1 | ШАЙБА | KR | |
||
| 134 | 330065-06 | 2 | ВИНТ | KR | |
||
| 135 | N137455 | 1 | КРОНШТЕЙН | KR | |
||
| 136 | N137454 | 1 | ВТУЛКА | KR | |
||
| 138 | N443390 | 1 | ОПОРНЫЙ КРОНШТЕЙН | KR | |
||
| 139 | 860079-02 | 1 | СТОПОРНОЕ КОЛЬЦО | KR | |
||
| 140 | 943030-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 145 | 153666-00 | 3 | ВИНТ | set screw M8 x 8mm long | KR | |
|
| 146 | N401760 | 1 | ВАЛ | KR | |
||
| 147 | 618198-00 | 1 | ВИНТ | KR | |
||
| 148 | N422257 | 1 | ВТУЛКА | KR | |
||
| 149 | 860092-05 | 1 | ГАЙКА | KR | |
||
| 150 | 861475-00 | 1 | ПОДШИПНИК | KR | |
||
| 153 | N402913 | 1 | ТОРСИОННАЯ ПРУЖИНА | KR | |
||
| 154 | 949894-12 | 2 | ВИНТ | KR | |
||
| 160 | N437177 | 1 | ШКАЛА ИНДИКАЦИИ УГЛА РЕЗКИ | SA Inc 162 | KR | |
|
| 161 | N395328 | 1 | ВАЛ | KR | |
||
| 163 | 153666-00 | 2 | ВИНТ | set screw M8 x 8mm long | KR | |
|
| 164 | N368598 | 1 | СЕГМЕНТ | KR | |
||
| 165 | N447409 | 1 | ВИНТ | M8x110 | KR | |
|
| 166 | 861840-03 | 1 | РЫЧАГ | KR | |
||
| 167 | 868680-00 | 1 | ВСТАВКА | KR | |
||
| 169 | 933168-00 | 1 | ШАЙБА | KR | |
||
| 170 | 612008-00 | 1 | ВИНТ | KR | |
||
| 800 | 93488-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | transmission | KR | |
|
| 821 | N480907 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | KR | |
