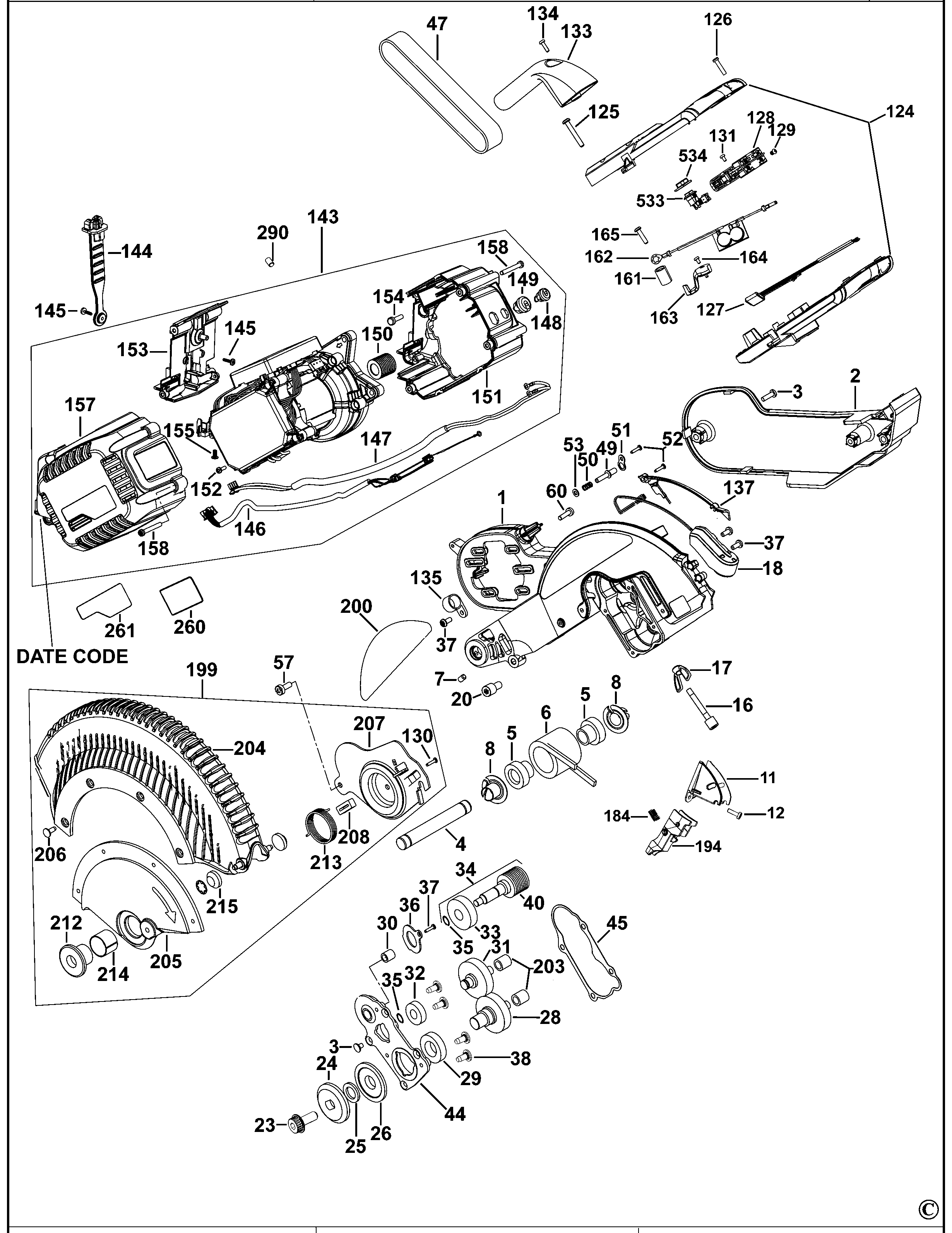

DHS780 ТОРЦЕВАЯ ПИЛА Type 21 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N618208 | 1 | РЫЧАГ | INC 200 | KR |  |
|
| 2 | N459235 | 1 | КРЫШКА | KR | |
||
| 3 | 330045-14 | 7 | ВИНТ | KR |  |
||
| 4 | N126153 | 1 | ОСЬ ШАРНИРА | KR | |
||
| 5 | 146732-00 | 2 | ПРОСТАВКА | KR | |
||
| 6 | N639013 | 1 | ПРУЖИНА | KR | |||
| 7 | 150075-00 | 2 | ВИНТ | KR | |
||
| 8 | N377514 | 2 | ВТУЛКА | KR | |
||
| 9 | 387130-00 | 1 | СТОПОРНЫЙ ШТИФТ | KR | |
||
| 10 | 34158-00 | 1 | УПЛОТНЕНИЕ | KR | |
||
| 11 | N600556 | 1 | ЗАДНИЙ ЗАЩИТНЫЙ КОЖУХ | KR | |
||
| 12 | 330045-23 | 8 | ВИНТ | KR | |
||
| 13 | 153603-01 | 1 | ЗАЩЁЛКА | KR | |
||
| 14 | 153639-00 | 5 | ВИНТ | KR | |
||
| 15 | 153655-00 | 2 | ШАЙБА | KR | |
||
| 16 | N185664 | 1 | ВИНТ | KR | |
||
| 17 | 150718-00 | 1 | БАРАШКОВАЯ ГАЙКА | KR | |
||
| 18 | N439376 | 1 | СВЕТОДИОДНЫЙ ИНДИКАТОР | KR | |
||
| 20 | N460123 | 1 | ВИНТ | KR | |
||
| 23 | N600011 | 1 | БОЛТ РЕЖУЩЕГО ДИСКА | KR | |
||
| 24 | N538823 | 1 | ВНЕШНИЙ ЗАЖИМ | KR | |
||
| 25 | 152636-00 | 1 | ДЕРЖАТЕЛЬ ПИЛЬНОГО ПОЛОТНА | KR | |
||
| 26 | N538855 | 1 | ЗАЖИМНАЯ ШАЙБА ВНУТРЕННЯЯ | KR | |
||
| 28 | N141275 | 1 | ШПИНДЕЛЬ И ШЕСТЕРНЯ В СБОРЕ | KR | |||
| 29 | 605040-40 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | KR | |||
| 30 | 391616-00 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | KR | |
||
| 31 | N139533 | 1 | ШЕСТЕРНЯ В СБОРЕ | KR | |||
| 32 | 605040-21 | 1 | ПОДШИПНИК | KR | |||
| 33 | 605040-33 | 1 | ПОДШИПНИК | KR | |
||
| 34 | N203541 | 1 | ВАЛ В СБОРЕ | KR | |||
| 35 | 153752-00 | 2 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | KR | |
||
| 36 | 618244-00 | 1 | ПРИЖИМНАЯ ПЛАНКА | KR | |
||
| 37 | 330045-49 | 11 | ВИНТ | KR | |
||
| 38 | 385915-04 | 4 | ВИНТ | KR | |
||
| 40 | N004511 | 1 | ВЕДУЩИЙ ШКИВ | KR | |||
| 44 | N268679 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | KR | |||
| 45 | N510450 | 1 | ПРОКЛАДКА | KR | |
||
| 47 | N464473 | 1 | РЕМЕНЬ | KR | |
||
| 49 | 153561-00 | 1 | СТОПОРНЫЙ ШТИФТ | KR | |
||
| 50 | 448176-00 | 1 | ПРУЖИНА | KR | |
||
| 51 | 393071-00 | 1 | ПЛАСТИНА | KR | |
||
| 52 | 330045-45 | 10 | ВИНТ | KR | |
||
| 53 | 153559-00 | 1 | ШАЙБА | KR | |
||
| 56 | 146740-00 | 2 | ВТУЛКА | KR | |
||
| 57 | 394589-01 | 2 | ВИНТ | KR | |
||
| 60 | 330045-15 | 11 | ВИНТ | KR | |
||
| 61 | N142121 | 1 | КАНАЛ УДАЛЕНИЯ ПЫЛИ | KR | |
||
| 62 | N080677 | 1 | РУЧКА | M8x1.0 THD | KR | |
|
| 68 | N058308 | 1 | УКАЗАТЕЛЬ | KR | |
||
| 69 | N058309 | 1 | УКАЗАТЕЛЬ | KR | |
||
| 70 | N080199 | 1 | РУЧКА | KR | |
||
| 72 | 60325-01 | 1 | КОЛЬЦО | KR | |||
| 74 | 330045-06 | 6 | ВИНТ | KR | |
||
| 76 | N585429 | 1 | ШКАЛА ИНДИКАЦИИ УГЛА РЕЗКИ | KR | |||
| 80 | N043045 | 2 | ЗАЩЁЛКА | KR | |
||
| 81 | 641484-00 | 1 | ПЛАСТИНА | KR | |
||
| 83 | N049689 | 1 | ОГРАНИЧИТЕЛЬ ПР. | KR | |
||
| 85 | N051519 | 1 | ОГРАНИЧИТЕЛЬ ЛЕВ. | KR | |
||
| 91 | 330015-03 | 1 | ГАЙКА | M8x1.25 | KR | |
|
| 92 | N058312 | 2 | ВИНТ | KR | |
||
| 93 | N597356 | 1 | ОСНОВАНИЕ В СБОРЕ | KR | |
||
| 94 | 618192-00 | 1 | ПЛАСТИНА | KR | |||
| 95 | N544383 | 1 | ПЛАСТИНА | KR | |||
| 96 | N600623 | 1 | СТОЛ В СБОРЕ | KR | |
||
| 97 | N693511 | 1 | КРЫШКА | KR | |
||
| 99 | 49787-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 100 | N058318 | 1 | ВИНТ | KR | |
||
| 101 | N044739 | 1 | КОНТРГАЙКА | KR | |
||
| 102 | 153792-00 | 4 | ШАЙБА | KR | |
||
| 103 | N583416 | 1 | ПЛАСТИНА | KR | |||
| 104 | 604410-00 | 2 | ВИНТ | KR | |
||
| 105 | 391358-01 | 1 | ДЕРЖАТЕЛЬ | KR | |
||
| 106 | N600007 | 1 | ГАЕЧНЫЙ КЛЮЧ | KR | |
||
| 107 | N057963 | 1 | УКАЗАТЕЛЬ | KR | |
||
| 108 | N050755 | 1 | ПРИВОД | KR | |
||
| 109 | N477762 | 2 | ПЛАСТИНА | KR | |
||
| 110 | 622396-00 | 1 | ВАЛ | KR | |||
| 111 | 622395-00 | 1 | РЫЧАГ РАЗБЛОКИРОВКИ | KR | |||
| 112 | N488471 | 1 | СТОПОР | KR | |||
| 113 | N477761 | 1 | ПРУЖИНА СЖАТИЯ | KR | |
||
| 114 | 093128-00 | 2 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | KR | |
||
| 115 | 618254-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | KR | |
||
| 116 | N082785 | 1 | РЫЧАГ | KR | |
||
| 117 | N057386 | 1 | ШТИФТ | KR | |
||
| 118 | 624460-00 | 1 | ШТИФТ | KR | |
||
| 119 | 624461-00 | 1 | ВТУЛКА | KR | |
||
| 120 | 618186-00 | 1 | СТЕРЖЕНЬ | KR | |
||
| 121 | 618185-00 | 1 | БЛОК | KR | |
||
| 122 | 385915-03 | 1 | ВИНТ | KR | |
||
| 123 | 618253-00 | 1 | ПРУЖИНА СЖАТИЯ | KR | |
||
| 124 | N633984 | 1 | РУЧКА В СБОРЕ | KR | |
||
| 125 | 330045-18 | 4 | ВИНТ | KR | |
||
| 126 | 330019-32 | 3 | ВИНТ | KR | |
||
| 127 | N494159 | 1 | ПЕЧАТНАЯ ПЛАТА В СБОРЕ | KR | |
||
| 128 | N447769 | 1 | ВЫКЛЮЧАТЕЛЬ | KR | |
||
| 129 | N458834 | 4 | ВИНТ | 6-32 x 5.55mm | KR | |
|
| 130 | 330045-23 | 1 | ВИНТ | KR | |
||
| 131 | 330019-12 | 1 | ВИНТ | KR | |
||
| 133 | N083060 | 1 | HANDLE | KR | |
||
| 134 | 330019-22 | 1 | ВИНТ | M5.74x32 | KR | |
|
| 135 | 398443-00 | 1 | ЗАЖИМ КАБЕЛЯ | KR | |
||
| 137 | N030322 | 1 | КРЫШКА | KR | |
||
| 138 | N597906 | 1 | НАПРАВЛЯЮЩАЯ | EURO | KR | |
|
| 139 | N742788 | 1 | НАПРАВЛЯЮЩАЯ ЛЕВ. | KR | |||
| 140 | N742791 | 1 | НАПРАВЛЯЮЩАЯ ПР. | KR | |||
| 141 | N480604 | 2 | РУЧКА В СБОРЕ | KR | |
||
| 142 | 98105-03 | 4 | ВИНТ | M8x25 FT HD THD FMG | KR | ||
| 143 | N631879 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ | EMI | KR | |
|
| 144 | N448791 | 1 | КРЫШКА | KR | |
||
| 145 | N427493 | 1 | ВИНТ | M3x12.5 | KR | ||
| 146 | N493970 | 1 | ПРОВОД | SIGNAL | KR | |
|
| 147 | N443879 | 1 | ПРОВОД | Power | KR | |
|
| 148 | N449481 | 1 | ВТУЛКА | SR-5L-1 | KR | |
|
| 149 | 48822-00 | 1 | ЗАЖИМ КАБЕЛЯ | KR | |
||
| 150 | N004510 | 1 | ВЕДУЩИЙ ШКИВ | KR | |
||
| 151 | N426940 | 1 | КОРПУС | KR | |
||
| 152 | 323924-08 | 4 | ВИНТ | KR | |
||
| 153 | N426941 | 1 | КОРПУС | Center | KR | |
|
| 154 | N449474 | 1 | ВИНТ | M5x20 T25 | KR | |
|
| 155 | N461735 | 2 | ПРУЖИНА | KR | |
||
| 157 | N426942 | 1 | КОРПУС | KR | |
||
| 158 | 330019-16 | 10 | ВИНТ | KR | |
||
| 161 | N599680 | 1 | ПРОСТАВКА | KR | |
||
| 162 | N592867 | 1 | ПРОВОД В СБОРЕ | KR | |
||
| 163 | N594146 | 1 | ПОДЬЕМНИК | KR | |
||
| 164 | 330019-02 | 1 | ВИНТ | KR | |
||
| 165 | 330045-18 | 1 | ВИНТ | KR | |
||
| 165 | 330045-15 | 1 | ВИНТ | KR | |
||
| 170 | N688652 | 1 | КОЖУХ В СБОРЕ | KR | |
||
| 171 | 603390-00 | 8 | ВИНТ | KR | |
||
| 172 | 397118-00 | 2 | НАПРАВЛЯЮЩАЯ | KR | |
||
| 173 | 153576-04 | 1 | ВИНТ | KR | |
||
| 174 | 613497-00 | 1 | УПОРНАЯ ПЛАСТИНА | KR | |
||
| 175 | N058314 | 4 | ВИНТ | KR | |
||
| 177 | N051244 | 2 | УПОР | KR | |
||
| 178 | 659919-00 | 1 | ПРУЖИНА | KR | |
||
| 179 | 612008-00 | 1 | ВИНТ | KR | |
||
| 180 | N655935 | 1 | ФИКСИРУЮЩАЯ РУКОЯТКА | bevel | KR | |
|
| 181 | 330016-04 | 1 | ШАЙБА | KR | |
||
| 183 | N095579 | 1 | РЫЧАГ В СБОРЕ | KR | |
||
| 184 | 167785-00 | 2 | ПРУЖИНА | KR | |
||
| 185 | N041865 | 1 | ШТИФТ | KR | |||
| 187 | N600059 | 1 | БОЛТ | KR | |
||
| 188 | N058315 | 2 | ВИНТ СПЕЦИАЛЬНЫЙ | KR | |
||
| 189 | 385946-00 | 4 | ПРУЖИННАЯ ШАЙБА | KR | |
||
| 190 | N043046 | 2 | ЗАЩЁЛКА | KR | |
||
| 192 | N600034 | 2 | ВИНТ | KR | |
||
| 194 | N630004 | 1 | ДЕФЛЕКТОР ПЫЛИ | KR | |
||
| 195 | 153451-00 | 1 | УПОРНЫЙ ПОДШИПНИК | KR | |
||
| 199 | N600603 | 1 | НИЖНИЙ ЗАЩИТНЫЙ КОЖУХ | EURO | KR | |
|
| 200 | N457634 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR | |
||
| 203 | 386780-00 | 2 | ПОДШИПНИК | KR | |
||
| 204 | N681838 | 1 | НИЖНИЙ ЗАЩИТНЫЙ КОЖУХ | KR | |
||
| 205 | N020822 | 1 | ПЛАСТИНА | KR | |
||
| 206 | 385915-01 | 4 | ВИНТ | KR | |
||
| 207 | N041973 | 1 | ПЛАСТИНА | KR | |
||
| 208 | 146768-00 | 1 | УПОР | KR | |
||
| 209 | N142523 | 1 | ЗВЕНО | KR | |
||
| 212 | 146750-01 | 1 | ПРИЖИМНАЯ ПЛАНКА | KR | |
||
| 213 | N034013 | 1 | ПРУЖИНА | KR | |
||
| 214 | 148295-00 | 1 | ВТУЛКА | KR | |
||
| 215 | 146774-00 | 2 | РОЛИК | KR | |
||
| 217 | 394976-00 | 2 | ЭТИКЕТКА | WARNING | KR | |
|
| 218 | 146760-02 | 1 | ШПИЛЬКА | KR | |
||
| 219 | 153666-00 | 2 | ВИНТ | set screw M8 x 8mm long | KR | |
|
| 228 | 397117-00 | 4 | УПЛОТНЕНИЕ | KR | |
||
| 229 | N049684 | 2 | ПЛОСКАЯ КРЫШКА | KR | |
||
| 230 | N455343 | 1 | КОРПУС | KR | |
||
| 231 | N443949 | 1 | ЦАПФА | KR | |
||
| 232 | 330019-14 | 1 | ВИНТ | KR | |
||
| 239 | N126162 | 1 | ПЫЛЕВОЙ МЕШОК В СБОРЕ | KR | |
||
| 240 | N142123 | 1 | ЗАЖИМ В СБОРЕ | KR | |||
| 250 | 868777-00 | 4 | НОЖКА | KR | |
||
| 251 | 618170-00 | 2 | ШТИФТ | KR | |
||
| 260 | N457632 | 1 | ЭТИКЕТКА | FLEXVOLT | KR | |
|
| 261 | N460811 | 1 | ЭТИКЕТКА | BRUSHLESS | KR | |
|
| 290 | 394034-00 | 1 | ВИНТ | belt tensioner | KR | |
|
| 314 | N441566 | 1 | КОЖУХ ШИНЫ | KR | |
||
| 315 | N058319 | 1 | НАПРАВЛЯЮЩАЯ | KR | |||
| 332 | N104494 | 1 | НАПРАВЛЯЮЩАЯ | KR | |
||
| 333 | N450867 | 1 | КРОНШТЕЙН | CORDSET | KR | |
|
| 400 | N735605 | 2 | СОЕДИНИТЕЛЬНЫЙ ПРОВОД | KR | |
||
| 401 | 098013-16 | 2 | ВИНТ | KR | |
||
| 402 | 330021-06 | 2 | ГАЙКА | KR | |
||
| 403 | N600658 | 2 | HANDLE | KR | |
||
| 404 | 394589-01 | 4 | ВИНТ | KR | |
||
| 405 | N611941 | 4 | ШАЙБА | KR | |
||
| 406 | 330021-12 | 2 | ГАЙКА | KR | |||
| 407 | 622486-00 | 2 | ВИНТ | M5x 17 mm T20 HD | KR | |
|
| 408 | N608350 | 1 | ЭТИКЕТКА | KR | |||
| 533 | N443880 | 1 | ВЫКЛЮЧАТЕЛЬ | WORKLIGHT | KR | |
|
| 534 | N300152 | 1 | КОЛПАЧОК | LED | KR | |
|
| 800 | 93488-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | KR | |
||
| 800 | 5140061-28 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | KR | |
||
| 821 | N675061 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | KR | |||
| 866 | DCB546-KR | 1 | BATTERY PACK | KR | |||
| 867 | N462141 | 1 | ЗАЩИТНЫЙ КОЛПАЧОК | KR | |
||
| 871 | DCB132-KR | 1 | ЗАРЯДНОЕ УСТРОЙСТВО | KR |
