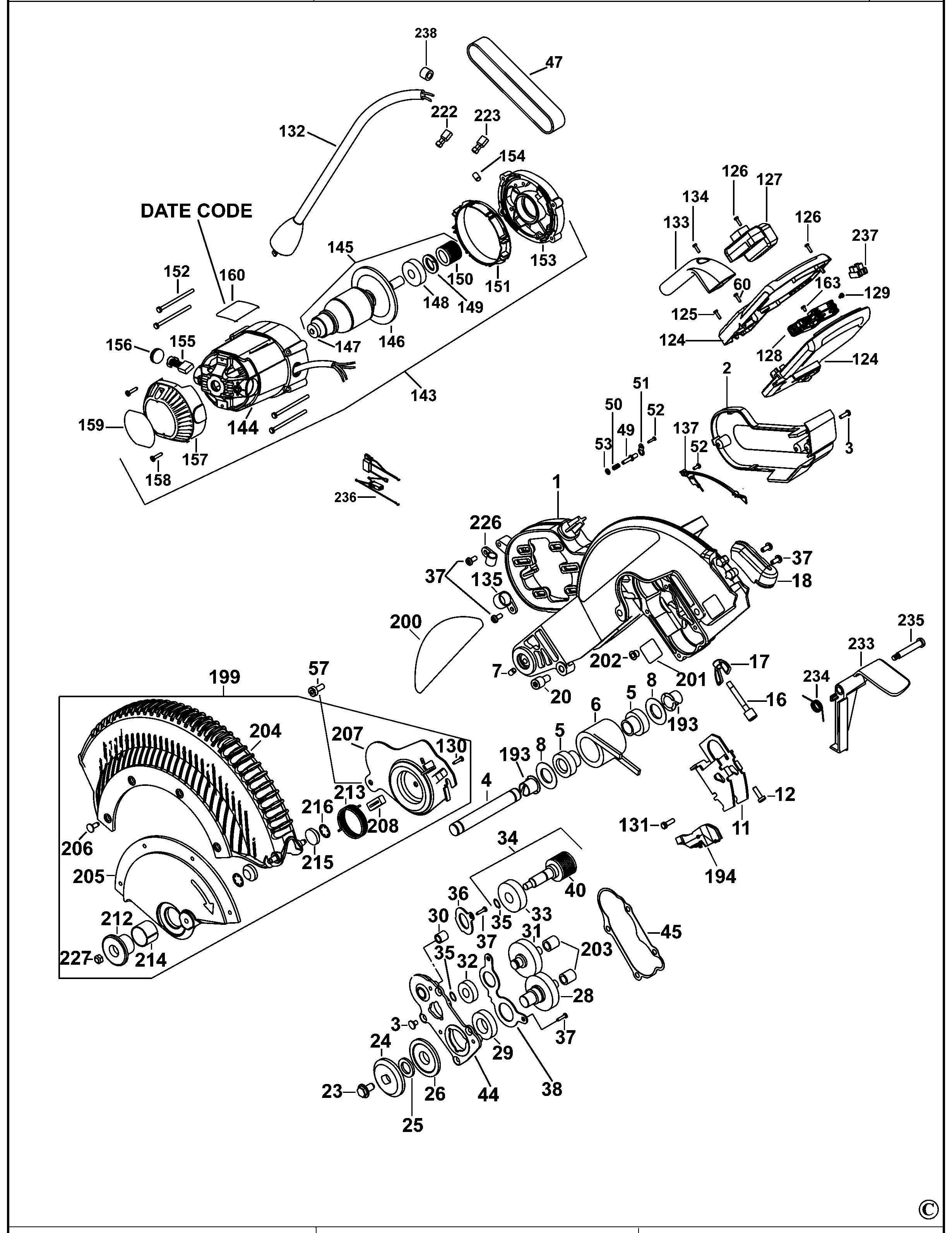

DWS780 ???????? ???? Type 20 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N030331SV | 1 | РЫЧАГ | KR | |||
| 2 | 618193-00 | 1 | КРЫШКА РЕМНЯ | KR |  |
||
| 3 | 330045-14 | 9 | ВИНТ | KR | |
||
| 4 | 146751-00 | 1 | ВАЛ | KR | |
||
| 5 | 146732-00 | 2 | ПРОСТАВКА | KR | |
||
| 6 | N039404 | 1 | ПРУЖИНА | KR | |
||
| 7 | 150075-00 | 2 | ВИНТ | KR |  |
||
| 8 | 148296-00 | 2 | ШАЙБА | KR | |
||
| 9 | 387130-00 | 1 | СТОПОРНЫЙ ШТИФТ | KR | |
||
| 10 | 034158-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |||
| 11 | N058304 | 1 | ЗАДНИЙ ЗАЩИТНЫЙ КОЖУХ | KR | |
||
| 12 | 330045-23 | 8 | ВИНТ | KR | |
||
| 13 | 153603-01 | 1 | ЗАЩЁЛКА | KR | |
||
| 14 | 153639-00 | 5 | ВИНТ | KR | |
||
| 15 | 153655-00 | 2 | ШАЙБА | KR | |
||
| 16 | N185664 | 1 | ВИНТ | KR | |
||
| 17 | 150718-00 | 1 | БАРАШКОВАЯ ГАЙКА | KR | |
||
| 18 | N030317 | 1 | СВЕТОДИОДНЫЙ ИНДИКАТОР | KR | |
||
| 20 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | KR | |||
| 23 | N436564 | 1 | БОЛТ РЕЖУЩЕГО ДИСКА | M8x1.25x20mm LH THD | KR | ||
| 24 | 650680-00 | 1 | ЗАЖИМНАЯ ШАЙБА ВНЕШНЯЯ | KR | |
||
| 25 | 152636-00 | 1 | ДЕРЖАТЕЛЬ ПИЛЬНОГО ПОЛОТНА | KR | |
||
| 26 | 644999-00 | 1 | ЗАЖИМНАЯ ШАЙБА ВНУТРЕННЯЯ | KR | |||
| 28 | N141275 | 1 | ШПИНДЕЛЬ И ШЕСТЕРНЯ В СБОРЕ | KR | |||
| 29 | 330003-66 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | KR | |
||
| 30 | 391616-00 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | KR | |
||
| 31 | N139533 | 1 | ШЕСТЕРНЯ В СБОРЕ | KR | |||
| 32 | 605040-20 | 1 | ПОДШИПНИК | 12 x 28 x 8mm | KR | |
|
| 33 | 605040-33 | 1 | ПОДШИПНИК | KR | |
||
| 34 | N203541 | 1 | ВАЛ В СБОРЕ | KR | |||
| 35 | 153752-00 | 2 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | KR | |
||
| 36 | 618244-00 | 1 | ПРИЖИМНАЯ ПЛАНКА | KR | |
||
| 37 | 330045-49 | 11 | ВИНТ | KR | |
||
| 38 | 391310-00 | 1 | ОПОРНАЯ ПЛИТА ПОДШИПНИКА | KR | |
||
| 40 | N004511 | 1 | ВЕДУЩИЙ ШКИВ | KR | |||
| 44 | N268679 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | KR | |||
| 45 | 391315-00 | 1 | ПРОКЛАДКА | KR | |
||
| 47 | 153555-00 | 1 | РЕМЕНЬ | KR | |
||
| 49 | 153561-00 | 1 | СТОПОРНЫЙ ШТИФТ | KR | |
||
| 50 | 448176-00 | 1 | ПРУЖИНА | KR | |
||
| 51 | 393071-00 | 1 | ПЛАСТИНА | KR | |
||
| 52 | 330045-45 | 8 | ВИНТ | KR | |
||
| 53 | 153559-00 | 1 | ШАЙБА | KR | |
||
| 56 | 146740-00 | 2 | ВТУЛКА | KR | |
||
| 57 | 394589-01 | 2 | ВИНТ | KR | |
||
| 60 | 330045-15 | 7 | ВИНТ | M5 X 20 | KR | |
|
| 61 | N142121 | 1 | КАНАЛ УДАЛЕНИЯ ПЫЛИ | KR | |
||
| 62 | N080677 | 1 | РУЧКА | M8x1.0 THD | KR | |
|
| 68 | N058308 | 1 | УКАЗАТЕЛЬ | KR | |
||
| 69 | N058309 | 1 | УКАЗАТЕЛЬ | KR | |
||
| 70 | N080199 | 1 | РУЧКА | KR | |
||
| 72 | 60325-01 | 1 | КОЛЬЦО | KR | |||
| 74 | 330045-06 | 7 | ВИНТ | KR | |
||
| 76 | N090294 | 1 | ШКАЛА ИНДИКАЦИИ УГЛА РЕЗКИ | KR | |
||
| 80 | N043045 | 2 | ЗАЩЁЛКА | KR | |
||
| 83 | N049689 | 1 | ОГРАНИЧИТЕЛЬ ПР. | KR | |
||
| 85 | N051519 | 1 | ОГРАНИЧИТЕЛЬ ЛЕВ. | KR | |
||
| 91 | 330015-03 | 1 | ГАЙКА | M8x1.25 | KR | |
|
| 92 | N058312 | 2 | ВИНТ | KR | |
||
| 93 | N772471 | 1 | ОСНОВАНИЕ В СБОРЕ | KR | |||
| 94 | 618192-00 | 1 | ПЛАСТИНА | KR | |||
| 95 | N057391 | 2 | ПЛАСТИНА | KR | |
||
| 96 | N773133 | 1 | СТОЛ В СБОРЕ | KR | |||
| 97 | N401778 | 1 | КРЫШКА | KR | |
||
| 99 | 49787-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 100 | N058318 | 1 | ВИНТ | KR | |
||
| 101 | N044739 | 1 | КОНТРГАЙКА | KR | |
||
| 102 | 153792-00 | 4 | ШАЙБА | KR | |
||
| 103 | N059784 | 1 | ПЛАСТИНА | KR | |
||
| 104 | 604410-00 | 2 | ВИНТ | KR | |
||
| 105 | 391358-01 | 1 | ДЕРЖАТЕЛЬ | KR | |
||
| 106 | 608563-01 | 1 | СПЕЦИАЛЬНЫЙ ГАЕЧНЫЙ КЛЮЧ | M13 - T30 | KR | |
|
| 107 | N057963 | 1 | УКАЗАТЕЛЬ | KR | |
||
| 108 | N050755 | 1 | ПРИВОД | KR | |
||
| 109 | N066280 | 2 | ПЛАСТИНА | KR | |
||
| 110 | 622396-00 | 1 | ВАЛ | KR | |||
| 111 | 622395-00 | 1 | РЫЧАГ РАЗБЛОКИРОВКИ | KR | |||
| 112 | N488468 | 1 | СТОПОР | KR | |||
| 113 | 618176-00 | 1 | ПРУЖИНА СЖАТИЯ | COMPRESSION | KR | |
|
| 114 | 093128-00 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | KR | |
||
| 115 | 618254-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | KR | |
||
| 116 | N082785 | 1 | РЫЧАГ | KR | |
||
| 117 | N057386 | 1 | ШТИФТ | KR | |
||
| 118 | 624460-00 | 1 | ШТИФТ | KR | |
||
| 119 | 624461-00 | 1 | ВТУЛКА | KR | |
||
| 120 | 618186-00 | 1 | СТЕРЖЕНЬ | KR | |
||
| 121 | 618185-00 | 1 | БЛОК | KR | |
||
| 122 | 385915-03 | 1 | ВИНТ | KR | |
||
| 123 | 618253-00 | 1 | ПРУЖИНА СЖАТИЯ | KR | |
||
| 124 | 624730-00 | 1 | РУЧКА В СБОРЕ | KR | |
||
| 125 | 330045-18 | 4 | ВИНТ | KR | |
||
| 126 | 330019-32 | 5 | ВИНТ | KR | |
||
| 127 | N078832 | 1 | ИСТОЧНИК ПИТАНИЯ В СБОРЕ | YELLOW | KR | |
|
| 128 | N548978V | 1 | ВЫКЛЮЧАТЕЛЬ | KR | |
||
| 129 | 384127-01 | 4 | ВИНТ | KR | |
||
| 130 | 330045-25 | 1 | ВИНТ, ВРЕМ. | M6x25 MTL THD FMG | KR | |
|
| 131 | 330019-12 | 2 | ВИНТ | KR | |
||
| 132 | N141273 | 1 | КОМПЛЕКТ ПРОВОДОВ | KR | |||
| 133 | N083060 | 1 | HANDLE | KR | |
||
| 134 | 330019-22 | 1 | ВИНТ | M5.74x32 | KR | |
|
| 135 | 398443-00 | 1 | ЗАЖИМ КАБЕЛЯ | KR | |
||
| 137 | N030322 | 1 | КРЫШКА | KR | |
||
| 138 | N597938 | 1 | НАПРАВЛЯЮЩАЯ | KR | |||
| 139 | N088870SV | 1 | НАПРАВЛЯЮЩАЯ ЛЕВ. | KR | |||
| 140 | N088871SV | 1 | НАПРАВЛЯЮЩАЯ ПР. | KR | |||
| 141 | N142125 | 1 | РУЧКА | KR | |||
| 142 | 098105-03 | 4 | ВИНТ | KR | |
||
| 143 | N147757 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ | 220V | KR | ||
| 144 | N204416 | 1 | СТАТОР В СБОРЕ | 220V | KR | ||
| 145 | N147755 | 1 | ЯКОРЬ В СБОРЕ | KR | |||
| 146 | N147754 | 1 | ЯКОРЬ В СБОРЕ | KR | |||
| 147 | N110359 | 1 | ПОДШИПНИК | KR | |
||
| 148 | N127530 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | KR | |
||
| 149 | 144803-00 | 1 | СТОПОРНОЕ КОЛЬЦО | KR | |
||
| 150 | N004510 | 1 | ВЕДУЩИЙ ШКИВ | KR | |
||
| 151 | 614366-00 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | KR | |
||
| 152 | 614375-00 | 4 | ВИНТ | KR | |||
| 153 | N137554 | 1 | МОНТАЖНЫЙ КРОНШТЕЙН | KR | |||
| 154 | 394034-00 | 1 | ВИНТ | KR | |
||
| 155 | 623919-00 | 2 | ЩЁТКА С ПРОВОДОМ | SINGLE | KR | |
|
| 156 | 614368-00 | 2 | КОЛПАЧОК ЩЁТКИ | KR | |
||
| 157 | 391933-01 | 1 | ТОРЦЕВАЯ КРЫШКА | KR | |
||
| 158 | 330019-11 | 4 | ВИНТ | M4.55x13 T20 | KR | |
|
| 159 | 391325-00 | 1 | ИДЕНТИФИКАЦИОННАЯ ЭТИКЕТКА | KR | |
||
| 160 | N227740 | 1 | ЗАВОДСКАЯ ТАБЛИЧКА | KR | |||
| 170 | N157708 | 1 | КОЖУХ В СБОРЕ | KR | |||
| 171 | 603390-00 | 8 | ВИНТ | KR | |
||
| 172 | 397118-00 | 2 | НАПРАВЛЯЮЩАЯ | KR | |
||
| 173 | 153576-04 | 1 | ВИНТ | KR | |
||
| 174 | 613497-00 | 1 | УПОРНАЯ ПЛАСТИНА | KR | |
||
| 175 | N058314 | 4 | ВИНТ | KR | |
||
| 176 | 682149-00 | 1 | ВТУЛКА | KR | |
||
| 177 | N051244 | 2 | УПОР | KR | |
||
| 178 | 659919-00 | 1 | ПРУЖИНА | KR | |
||
| 179 | 612008-00 | 1 | ВИНТ | KR | |
||
| 180 | N056883 | 1 | ФИКСИРУЮЩАЯ РУКОЯТКА | KR | |
||
| 181 | 330016-04 | 1 | ШАЙБА | KR | |
||
| 183 | N095579 | 1 | РЫЧАГ В СБОРЕ | KR | |
||
| 184 | 167785-00 | 1 | ПРУЖИНА | KR | |
||
| 185 | N041865 | 1 | ШТИФТ | KR | |||
| 186 | 660786-00 | 1 | ВТУЛКА | KR | |
||
| 187 | 153797-00 | 1 | БОЛТ | 5/16-18 x 35mm | KR | |
|
| 188 | N058315 | 2 | ВИНТ СПЕЦИАЛЬНЫЙ | KR | |
||
| 189 | 385946-00 | 4 | ПРУЖИННАЯ ШАЙБА | KR | |
||
| 190 | N043046 | 2 | ЗАЩЁЛКА | KR | |
||
| 192 | 153797-04 | 2 | ВИНТ | HEX HEAD | KR | |
|
| 193 | 645746-00 | 2 | ВТУЛКА | KR | |
||
| 194 | N075819 | 1 | КАНАЛ УДАЛЕНИЯ ПЫЛИ | KR | |
||
| 195 | N204414 | 1 | THRUST BEARING | KR | |||
| 199 | N407266 | 1 | НИЖНИЙ КОЖУХ В СБОРЕ | KR | |||
| 200 | 393706-00 | 1 | ЭТИКЕТКА | KR | |
||
| 201 | 623788-00 | 1 | ПРЕДУПРЕДИТЕЛЬНАЯ ЭТИКЕТКА | KR | |||
| 202 | 148608-00 | 2 | ВСТАВКА | KR | |
||
| 203 | 386780-00 | 2 | ПОДШИПНИК | KR | |
||
| 204 | N028803 | 1 | НИЖНИЙ ЗАЩИТНЫЙ КОЖУХ | KR | |||
| 205 | N020822 | 1 | ПЛАСТИНА | KR | |
||
| 206 | 385915-01 | 4 | ВИНТ | KR | |
||
| 207 | 621037-00 | 1 | ПЛАСТИНА | KR | |
||
| 208 | 146768-00 | 1 | УПОР | KR | |
||
| 209 | N142523 | 1 | ЗВЕНО | KR | |
||
| 212 | N391680 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | KR | |||
| 213 | N034013 | 1 | ПРУЖИНА | KR | |
||
| 214 | 148295-00 | 1 | ВТУЛКА | KR | |
||
| 215 | 625825-00 | 2 | РОЛИК | KR | |
||
| 216 | 142273-00 | 2 | КОЛЬЦО | KR | |
||
| 217 | 394976-00 | 2 | ЭТИКЕТКА | WARNING | KR | |
|
| 218 | 146760-02 | 1 | ШПИЛЬКА | KR | |
||
| 219 | 153666-00 | 2 | ВИНТ | set screw M8 x 8mm long | KR | |
|
| 220 | N640285 | 2 | ПРЕДУПРЕДИТЕЛЬНАЯ ЭТИКЕТКА | KR | |||
| 221 | 650999-00 | 2 | ПРЕДУПРЕДИТЕЛЬНАЯ ЭТИКЕТКА | KR | |||
| 222 | 450212-00 | 1 | КЛЕММА | KR | |
||
| 223 | 450213-00 | 1 | КЛЕММА | KR | |
||
| 226 | 153669-00 | 2 | ЗАЖИМ ШНУРА ПИТАНИЯ | KR | |
||
| 227 | N391680 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | KR | |||
| 228 | 397117-00 | 4 | УПЛОТНЕНИЕ | KR | |
||
| 229 | N049684 | 2 | ПЛОСКАЯ КРЫШКА | KR | |
||
| 230 | 618142-00 | 1 | ТОРЦЕВАЯ КРЫШКА | KR | |
||
| 231 | N069475 | 1 | ЦАПФА | KR | |||
| 232 | 330019-14 | 1 | ВИНТ | KR | |
||
| 233 | N066282 | 1 | БЛОКИРОВКА РЫЧАГА | KR | |
||
| 234 | 386196-00 | 1 | ПРУЖИНА | KR | |
||
| 235 | 152852-00 | 1 | БОЛТ | KR | |
||
| 239 | N126162 | 1 | ПЫЛЕВОЙ МЕШОК В СБОРЕ | KR | |
||
| 240 | N142123 | 1 | ЗАЖИМ В СБОРЕ | KR | |||
| 241 | N072222 | 1 | ПЛАСТИНА | KR | |||
| 315 | N058319 | 1 | НАПРАВЛЯЮЩАЯ | KR | |||
| 332 | N104494 | 1 | НАПРАВЛЯЮЩАЯ | KR | |
||
| 800 | 93488-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | KR | |
||
| 800 | 5140061-28 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | KR | |
||
| 837 | 559626-99 | 1 | СПЕЦИНСТРУМЕНТ SQUARE | KR | |
||
| 856 | N114019 | 1 | КОМПЛЕКТ БОЛТОВ | CROWN STOP FIXING | KR | |
|
| 856 | DW7084 | 1 | СТОПОРНАЯ ПЛАСТИНА | KR | |||
| 856 | DW7053 | 1 | ПЫЛЕВОЙ МЕШОК В СБОРЕ | KR |
