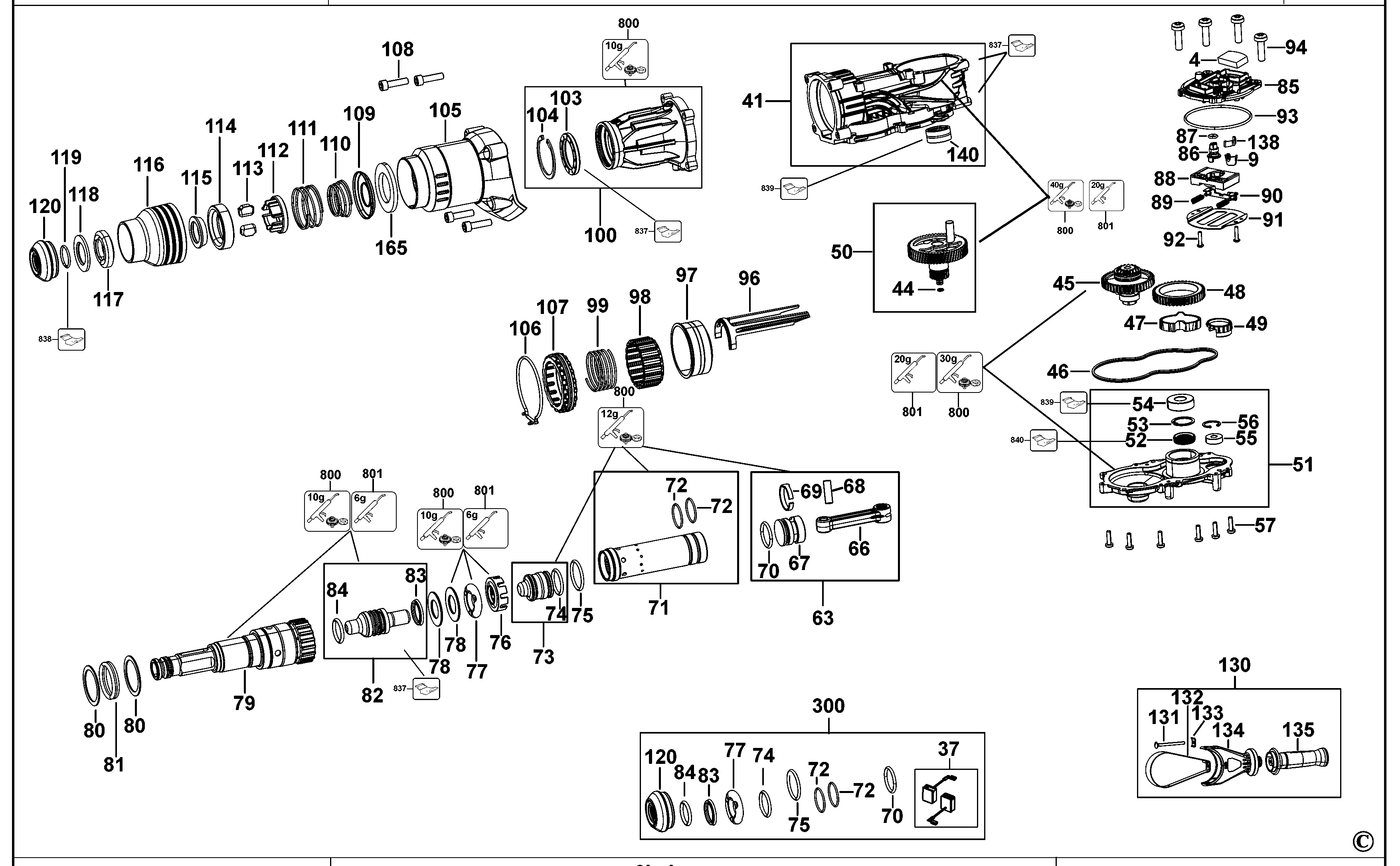

D25733 КОМБИНИРОВАННЫЙ ПЕРФОРАТОР Type 2 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N519469 | 1 | ЛИНЗА | A9 |  |
||
| 2 | N513078 | 1 | ЛЕВ. СТОРОНА | SILVER | A9 |  |
|
| 3 | N513079 | 1 | ПР. СТОРОНА | SILVER | A9 | |
|
| 4 | N481045 | 1 | ВОЙЛОК | A9 | |
||
| 5 | N410170 | 1 | ВЕРХНЯЯ КРЫШКА | YELLOW | A9 | |
|
| 6 | N548557 | 8 | ВИНТ | M5 X 18 T25 | A9 | |
|
| 7 | N463694 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | MODE | A9 | |
|
| 8 | 330019-04 | 2 | ВИНТ | A9 | |
||
| 9 | N607940 | 1 | КОЛПАЧОК | A9 | |
||
| 10 | 330065-08 | 1 | ВИНТ | M4x18 T20 | A9 | |
|
| 11 | N453525 | 1 | ШТИФТ | 6 X 60 | A9 | |
|
| 12 | 323091-01 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |
||
| 13 | 329301-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |
||
| 14 | 330065-05 | 2 | ВИНТ | A9 | |
||
| 15 | N467530 | 1 | ВЫКЛЮЧАТЕЛЬ | A9 | |
||
| 16 | N453629 | 1 | СИЛЬФОН | LOWER | A9 | |
|
| 17 | N453630 | 1 | СИЛЬФОН | UPPER | A9 | |
|
| 18 | N501559 | 1 | ПРУЖИНА | 31.75 X 18.29 | A9 | |
|
| 19 | N152623 | 1 | ОГРАНИЧИТЕЛЬ | A9 | |
||
| 20 | N410165 | 1 | ПАНЕЛЬ ЗАДНЯЯ | A9 | |
||
| 21 | N580489 | 1 | КОРПУС В КОМПЛЕКТЕ | LOCK ON | A9 | ||
| 22 | 330065-08 | 6 | ВИНТ | M4x18 T20 | A9 | |
|
| 23 | N580499 | 1 | МОДУЛЬ УПРАВЛЕНИЯ В СБОРЕ | A9 | |
||
| 24 | 330065-08 | 1 | ВИНТ | M4x18 T20 | A9 | |
|
| 25 | N548557 | 4 | ВИНТ | M5 X 18 T25 | A9 | |
|
| 26 | 330065-08 | 2 | ВИНТ | M4x18 T20 | A9 | |
|
| 27 | N389340 | 1 | ТОРЦЕВАЯ КРЫШКА | A9 | |
||
| 28 | 330065-08 | 4 | ВИНТ | M4x18 T20 | A9 | |
|
| 30 | N410111 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |||
| 31 | 330019-18 | 2 | ВИНТ | M4.55 x 50 PLASTIC THD FMG | A9 | ||
| 32 | N585927 | 1 | СТАТОР 230В | A9 | |
||
| 33 | N580536 | 1 | КОЖУХ ДВИГАТЕЛЯ | A9 | |
||
| 34 | N449094 | 1 | КРЫШКА ПОДШИПНИКА | A9 | |
||
| 35 | N425665 | 1 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | A9 | |
||
| 37 | N630264 | 1 | ПАРА ЩЁТОК В СБОРЕ | A9 | |||
| 38 | N523745 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | A9 | |
||
| 39 | N405298 | 1 | ОТРАЖАТЕЛЬ | A9 | |
||
| 40 | N548557 | 4 | ВИНТ | M5 X 18 T25 | A9 | |
|
| 41 | N850601 | 1 | КОЖУХ В СБОРЕ | 8KG COMBI TYP2 | A9 | |
|
| 44 | N537973 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 45 | N580503 | 1 | МУФТА В СБОРЕ | A9 | |
||
| 46 | N447147 | 1 | УПЛОТНЕНИЕ | 8-10KG | A9 | |
|
| 47 | N781072 | 1 | САМОСМАЗЫВАЮЩИЙСЯ ПОРИСТЫЙ ПОДШИПНИК | A9 | |
||
| 48 | N389378 | 1 | ШЕСТЕРНЯ | A9 | |||
| 49 | N537281 | 1 | ПРОСТАВКА | A9 | |
||
| 50 | N580547 | 1 | КОЛЕНЧАТЫЙ ВАЛ | 8KG | A9 | |
|
| 51 | N851025 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА В СБОРЕ | A9 | |
||
| 52 | N422626 | 1 | УПЛОТНЕНИЕ | A9 | |
||
| 53 | 488147-01 | 1 | СТОПОРНОЕ КОЛЬЦО | INTERNAL, 28MM | A9 | |
|
| 54 | 605040-27 | 1 | ПОДШИПНИК | A9 | |
||
| 55 | 330003-60 | 1 | ПОДШИПНИК | A9 | |
||
| 56 | N362699 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 57 | N548557 | 6 | ВИНТ | M5 X 18 T25 | A9 | |
|
| 63 | N580550 | 1 | ПОРШЕНЬ В СБОРЕ | 8KG | A9 | |
|
| 66 | N662674 | 1 | ШАТУН | 8KG | A9 | |
|
| 67 | N430664 | 1 | ПОРШЕНЬ | 8KG | A9 | |
|
| 68 | N026609 | 1 | ШТИФТ | A9 | |
||
| 69 | N439990 | 1 | ПОРШНЕВОЕ КОЛЬЦО | A9 | |
||
| 70 | N612854 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 27.7 X 3.53 | A9 | |
|
| 71 | N580553 | 1 | ЦИЛИНДР | 8KG | A9 | |
|
| 72 | N481377 | 2 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 29 X 2 | A9 | |
|
| 73 | N580554 | 1 | ПЛУНЖЕР В СБОРЕ | 8KG | A9 | |
|
| 74 | N612854 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 27.7 X 3.53 | A9 | |
|
| 75 | N493644 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 34 X 3.5 | A9 | |
|
| 76 | N413144 | 1 | ВТУЛКА | 8KG | A9 | |
|
| 77 | N400500 | 1 | АМОРТИЗАТОР | 8KG | A9 | |
|
| 78 | N389366 | 2 | ШАЙБА | A9 | |
||
| 79 | N580555 | 1 | ШПИНДЕЛЬ | 8KG | A9 | |
|
| 80 | N392234 | 2 | ШАЙБА | A9 | |
||
| 81 | 589223-00 | 1 | АМОРТИЗАТОР | A9 | |
||
| 82 | N392234 | 2 | ШАЙБА | A9 | |
||
| 82 | N580556 | 1 | БОЁК | 8KG | A9 | ||
| 83 | N594490 | 1 | УПЛОТНЕНИЕ | 25 X 33 X 4.3 | A9 | |
|
| 84 | N432561 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 25 X 4 | A9 | |
|
| 85 | N409943 | 1 | КРЫШКА | A9 | |
||
| 86 | N504016 | 1 | ЭКСЦЕНТРИК | A9 | |
||
| 87 | N515556 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 8 X 2.2 | A9 | |
|
| 88 | N410143 | 1 | ПОЛЗУН | A9 | |
||
| 89 | N520791 | 2 | ПРУЖИНА | A9 | |
||
| 90 | N410898 | 1 | РАЗЪЁМ | A9 | |
||
| 91 | N427022 | 1 | ПЛАСТИНА | A9 | |
||
| 92 | 330065-08 | 2 | ВИНТ | M4x18 T20 | A9 | |
|
| 93 | N455140 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 81 X 3 | A9 | |
|
| 94 | N548557 | 4 | ВИНТ | M5 X 18 T25 | A9 | |
|
| 95 | N520790 | 1 | СТОПОР | A9 | |
||
| 96 | N409698 | 1 | ПОЛЗУН | 8KG | A9 | |
|
| 97 | N580526 | 1 | КОНИЧЕСКАЯ ШЕСТЕРНЯ | A9 | |
||
| 98 | N580533 | 1 | ВТУЛКА | A9 | |
||
| 99 | N497938 | 1 | ПРУЖИНА | A9 | |
||
| 100 | N580559 | 1 | ПЕРЕДНЯЯ ЧАСТЬ КОРПУСА | 8KG | A9 | |
|
| 103 | N392582 | 1 | УПЛОТНЕНИЕ | A9 | |
||
| 104 | N181847 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 105 | N416525 | 1 | КРЫШКА КОРПУСА | BLACK | A9 | |
|
| 106 | N431324 | 1 | ПРОКЛАДКА | A9 | |
||
| 107 | N420195 | 1 | ВТУЛКА | A9 | |
||
| 108 | 949886-32 | 4 | ВИНТ | A9 | |
||
| 109 | N516486 | 1 | НАПРАВЛЯЮЩАЯ | A9 | |
||
| 110 | N520784 | 1 | ПРУЖИНА | A9 | |
||
| 111 | N520782 | 1 | ПРУЖИНА | A9 | |
||
| 112 | N408040 | 1 | ВТУЛКА | A9 | |
||
| 113 | N511836 | 2 | БЛОКИРУЮЩЕЕ УСТРОЙСТВО | A9 | |
||
| 114 | N511834 | 1 | ВТУЛКА | A9 | |
||
| 115 | N511805 | 1 | АМОРТИЗАТОР | A9 | |
||
| 116 | N468816 | 1 | ВТУЛКА | A9 | |
||
| 117 | 487244-00 | 1 | РЕЗИНА | A9 | |
||
| 118 | N516487 | 1 | ШАЙБА | A9 | |
||
| 119 | N522784 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | 28 X 2.5 | A9 | |
|
| 120 | 487238-01 | 1 | УПЛОТНЕНИЕ | A9 | |
||
| 122 | N448156 | 1 | КАТУШКА | A9 | |
||
| 123 | N086775 | 1 | ВИНТ | A9 | |
||
| 125 | N640362 | 1 | КУРОК ВЫКЛЮЧАТЕЛЯ | A9 | |
||
| 126 | N518647 | 1 | ВЫКЛЮЧАТЕЛЬ С БЛОКИРОВКОЙ | A9 | |
||
| 127 | 330065-08 | 2 | ВИНТ | M4x18 T20 | A9 | |
|
| 130 | N412213 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | A9 | |
||
| 131 | N552104 | 1 | БОЛТ | M8 X 75 | A9 | ||
| 132 | N412984 | 1 | ЗАЖИМ | A9 | |
||
| 133 | N413396 | 1 | ШАЙБА | A9 | |
||
| 134 | N411953 | 1 | ЗАЖИМ | A9 | |
||
| 135 | N499183 | 1 | РУЧКА В СБОРЕ | A9 | |
||
| 140 | N408073 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | A9 | |
||
| 150 | N585925 | 1 | ЯКОРЬ 230В | A9 | |
||
| 151 | 330003-60 | 1 | ПОДШИПНИК | A9 | |
||
| 152 | N466979 | 1 | МАГНИТ | A9 | |
||
| 165 | N578605 | 1 | ВОЙЛОК | A9 | |
||
| 191 | N516505 | 1 | МИКРОВЫКЛЮЧАТЕЛЬ | A9 | |
||
| 192 | 620051-00 | 1 | ОПОРНАЯ ПОДУШКА | A9 | |
||
| 300 | N593923 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ 230В | 8KG COMBI | A9 | |
|
| 800 | 578970-06 | 1 | КОНСИСТЕНТНАЯ СМАЗКА 150 Г | A9 | |
||
| 821 | N840412 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 | |||
| 836 | 559651-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP REMOVER | A9 | |||
| 836 | 559652-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP REMOVER | A9 | |||
| 861 | N508182 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | A9 | |
