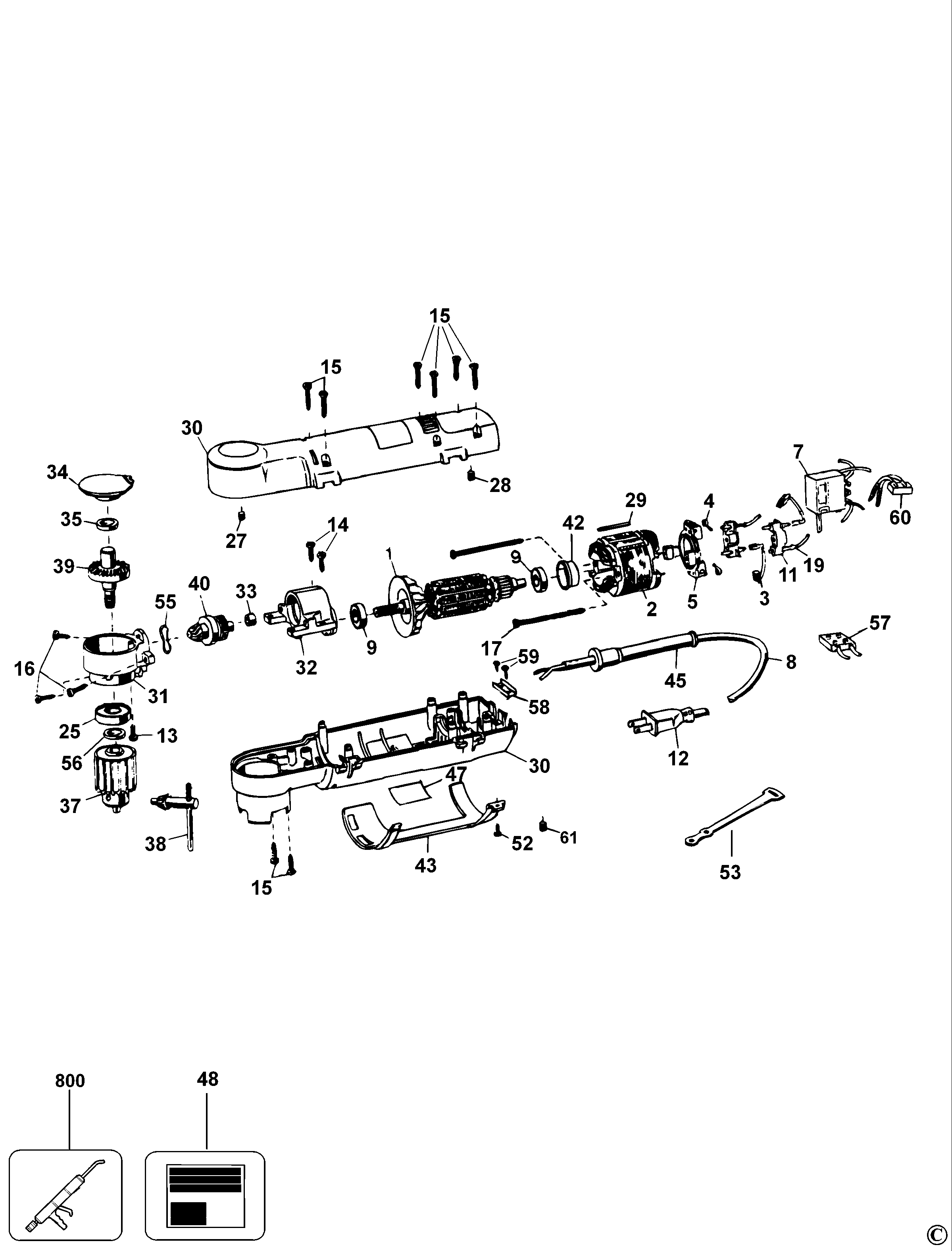

DW160 УГЛОВАЯ ДРЕЛЬ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 448583-35 | 1 | ЯКОРЬ И ВЕНТИЛЯТОР | 9 TEETH | KR |  |
|
| 2 | 447864-21 | 1 | СТАТОР 230В | KR | |||
| 3 | 761819-00 | 1 | ЩЁТКА | KR | |||
| 4 | 445860-00 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | KR |  |
||
| 5 | 449899-05 | 1 | КОЛЬЦО | KR | |
||
| 7 | 286198-00 | 1 | SWITCH,TRG,A.C. | KR | |||
| 8 | 380651-01 | 1 | КОМПЛЕКТ ПРОВОДОВ | KR | |||
| 9 | 330003-04 | 2 | ПОДШИПНИК | KR | |||
| 11 | 449829-00 | 2 | ГАЙКА | KR | |
||
| 13 | 055206-00 | 1 | ВИНТ | KR | |||
| 14 | 133042-00 | 2 | ВИНТ | KR | |
||
| 15 | 330019-05 | 8 | ВИНТ | KR | |
||
| 16 | 330013-03 | 5 | ВИНТ | KR | |
||
| 17 | 448269-00 | 2 | ВИНТ | KR | |
||
| 19 | 449192-00 | 2 | КЛЕММА | KR | |
||
| 25 | 605040-20 | 1 | ПОДШИПНИК | 12 x 28 x 8mm | KR | |
|
| 27 | 030611-00 | 1 | ПРОБКА | KR | |||
| 28 | 095114-00 | 1 | RUBBER PLUG | KR | |||
| 29 | 445402-00 | 1 | РЕЗИНОВАЯ ПОДУШКА | KR | |
||
| 30 | 448596-06 | 1 | СОСТАВНОЙ КОРПУС | KR | |||
| 31 | 449857-00 | 1 | КОРПУС РЕДУКТОРА | KR | |
||
| 32 | 449033-01 | 1 | КОРПУС РЕДУКТОРА | INC 9, 33 | KR | ||
| 33 | 131557-00 | 1 | ВТУЛКА | KR | |
||
| 34 | 448591-00 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | INC 35 | KR | |
|
| 35 | 445175-00 | 1 | ВТУЛКА | KR | |
||
| 37 | 429663-00 | 1 | ЗАЖИМНОЙ ПАТРОН И КЛЮЧ | INC 38 | KR | |
|
| 38 | 330034-02 | 1 | КЛЮЧ ЗАЖИМНОГО ПАТРОНА | KR | |||
| 39 | 445414-01SV | 1 | ШПИНДЕЛЬ И ШЕСТЕРНЯ В СБОРЕ | 3/8-24 THRD;35 TEETH | KR | |
|
| 40 | 445397-03SV | 1 | ШЕСТЕРНЯ И ВЕДУЩАЯ ШЕСТЕРНЯ | 6/32 TEETH | KR | |
|
| 42 | 445217-02 | 1 | ВТУЛКА | KR | |
||
| 43 | 286495-00 | 1 | ЛОПАТКА | KR | |||
| 45 | 330005-01 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | KR | |||
| 47 | 380625-00 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | KR | |||
| 48 | 395047-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR | |
||
| 52 | 80488-00 | 1 | SPARE PART | KR | |||
| 53 | 065288-02 | 1 | ДЕРЖАТЕЛЬ | KR | |
||
| 55 | 448373-00 | 1 | ПРУЖИННАЯ ШАЙБА | KR | |
||
| 56 | 447765-00 | 1 | ШАЙБА | KR | |
||
| 58 | 142519-00 | 1 | ЗАЖИМ КАБЕЛЯ | KR | |
||
| 60 | 380601-00 | 1 | КОНДЕНСАТОР | KR | |||
| 61 | 385257-00 | 1 | ПРУЖИНА | KR | |||
| 62 | 58427-00 | 1 | КЛЕММА | KR | |||
| 800 | 761995-01 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 180 Grams | 6 OZ | CVJ GREASE | KR | |
| 801 | 283484-01 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 32oz, EXXON CVJ | KR | |
