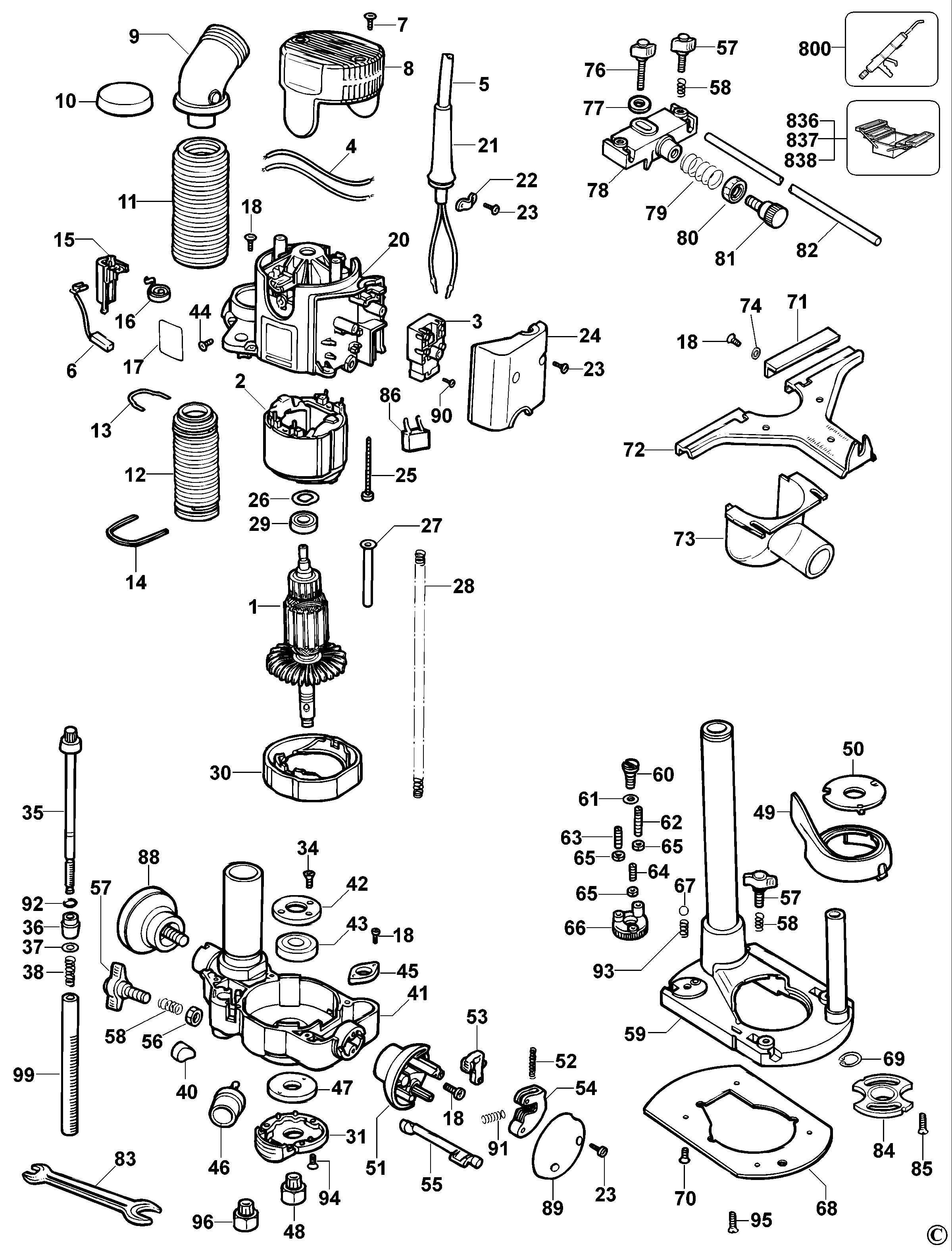

DW620 ФРЕЗЕР Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 329235-49 | 1 | ЯКОРЬ 120В | TW | |||
| 2 | 327429-11 | 1 | СТАТОР 120В | TW |  |
||
| 3 | 323132-00 | 1 | ВЫКЛЮЧАТЕЛЬ | TW |  |
||
| 4 | 323635-03 | 2 | LEAD 180MM | TW | |||
| 5 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | TW | |||
| 6 | 580017-01 | 2 | BRUSH 115V | TW | |
||
| 7 | 330065-09 | 2 | ВИНТ | TW | |
||
| 8 | 326603-01 | 1 | ТОРЦЕВАЯ КРЫШКА | TW | |||
| 9 | N434647 | 1 | АДАПТЕР ПЫЛЕУДАЛЕНИЯ | TW | |
||
| 10 | 326287-00 | 1 | КОЛПАЧОК | TW | |
||
| 11 | 326268-00 | 1 | СИЛЬФОН | TW | |
||
| 12 | 326283-00 | 1 | ПРУЖИНА В СБОРЕ | TW | |
||
| 13 | 326279-00 | 1 | ЗАЖИМ | TW | |
||
| 14 | 326607-00 | 1 | ЗАЖИМ | TW | |
||
| 15 | 326933-01 | 2 | ДЕРЖАТЕЛЬ | TW | |||
| 16 | 326667-01 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | TW | |
||
| 17 | 861315-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | TW | |||
| 18 | 324006-00 | 13 | ВИНТ | TW | |
||
| 20 | 328252-01 | 1 | КОЖУХ ДВИГАТЕЛЯ | TW | |
||
| 21 | 320785 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | TW | |
||
| 22 | 821070 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | TW | |
||
| 23 | 330065-06 | 6 | ВИНТ | TW | |
||
| 24 | 326258-01 | 1 | КРЫШКА ВЫКЛЮЧАТЕЛЯ | TW | |
||
| 25 | 330065-10 | 2 | ВИНТ | TW | |
||
| 26 | 326845-00 | 1 | ПРУЖИННАЯ ШАЙБА | TW | |
||
| 27 | 329016-00 | 1 | НАПРАВЛЯЮЩАЯ | TW | |
||
| 28 | 323395-13 | 1 | ПРУЖИНА | TW | |
||
| 29 | 605040-63 | 1 | ПОДШИПНИК | TW | |
||
| 30 | 496154-00 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | TW | |||
| 31 | 326616-03 | 1 | ЗАЖИМ ШПИНДЕЛЯ | TW | |
||
| 34 | 945121-00 | 3 | ВИНТ, ВРЕМ. | TW | |
||
| 35 | 326600-00 | 1 | РЕГУЛИРОВОЧНОЕ ПРИСПОСОБЛЕНИЕ | TW | |
||
| 36 | 326265-00 | 1 | ШКАЛА | TW | |
||
| 37 | 321118 | 1 | ШАЙБА | TW | |
||
| 38 | 323395-14 | 1 | ПРУЖИНА | TW | |
||
| 40 | 326602-00 | 1 | ВСТАВКА | TW | |
||
| 41 | 328254-00 | 1 | КОЖУХ НИЖНИЙ | TW | |
||
| 42 | 326285-00 | 1 | ЗАЖИМ | TW | |
||
| 43 | 570936-01 | 1 | ПОДШИПНИК | TW | |
||
| 44 | 330065-04 | 2 | ВИНТ | TW | |
||
| 45 | 326606-00 | 1 | НАПРАВЛЯЮЩАЯ | TW | |
||
| 46 | 326294-02 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | TW | |
||
| 47 | 326673-00 | 1 | СТОПОРНОЕ КОЛЬЦО | TW | |
||
| 48 | 326286-07 | 1 | ЦАНГА НА ВАЛ ЭЛЕКТРОДВИГАТЕЛЯ И ГАЙКА В СБОРЕ | 12mm | TW | |
|
| 49 | 326273-00 | 1 | ПЫЛЕЗАЩИТНЫЙ КОЖУХ | TW | |
||
| 50 | 326599-01 | 1 | КОЛПАЧОК | TW | |
||
| 51 | 326598-01 | 1 | РУЧКА ПР. | TW | |
||
| 52 | 328202-01 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | Inc. 54 + 53 + 52 | TW | |
|
| 53 | 326601-00 | 1 | КНОПКА БЛОКИРОВКИ | TW | |||
| 54 | 328202-01 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | Inc. 54 + 53 + 52 | TW | |
|
| 55 | 326256-00 | 1 | РЫЧАГ | TW | |
||
| 56 | 949726-05 | 1 | ГАЙКА | TW | |
||
| 57 | 326573-01 | 6 | SCREW WING | TW | |
||
| 58 | 868082-00 | 6 | ПРУЖИНА | TW | |
||
| 59 | 328253-00 | 1 | ОПОРНАЯ ПЛИТА В СБОРЕ | TW | |
||
| 60 | 326610-00 | 1 | ВИНТ | TW | |
||
| 61 | 327012-00 | 1 | ПРУЖИННАЯ ШАЙБА | TW | |
||
| 62 | 868109-00 | 1 | ВИНТ | TW | |
||
| 63 | 942931-01 | 1 | ВИНТ | TW | |
||
| 64 | 942931-02 | 1 | ВИНТ, ВРЕМ. | TW | |
||
| 65 | 860083-02 | 3 | ГАЙКА | TW | |
||
| 66 | N547463 | 1 | ПОВОРОТНЫЙ БАРАБАН | TW | |
||
| 67 | 720664-00 | 1 | ШАРИК | TW | |
||
| 68 | 326270-00 | 1 | ОПОРНАЯ ПЛИТА | TW | |
||
| 69 | 324821-00 | 1 | СТОПОРНОЕ КОЛЬЦО | TW | |
||
| 70 | 324006-00 | 8 | ВИНТ | TW | |
||
| 71 | 328788-00 | 2 | НАПРАВЛЯЮЩАЯ | TW | |
||
| 72 | 328784-00 | 1 | НАПРАВЛЯЮЩАЯ | TW | |
||
| 73 | 328786-00 | 1 | ВЫПУСК | TW | |
||
| 74 | 330016-01 | 2 | ШАЙБА | TW | |
||
| 76 | 326573-02 | 1 | ВИНТ | TW | |
||
| 77 | 330016-02 | 1 | ШАЙБА | TW | |
||
| 78 | 328785-00 | 1 | КРОНШТЕЙН | TW | |
||
| 79 | 323395-21 | 1 | ПРУЖИНА | TW | |
||
| 80 | 942918-00 | 1 | ИНДЕКС | TW | |
||
| 81 | 326239-00 | 1 | РЕГУЛИРОВОЧНОЕ ПРИСПОСОБЛЕНИЕ | TW | |
||
| 82 | 868080-00 | 2 | СТЕРЖЕНЬ | TW | |
||
| 83 | 13351200 | 1 | ГАЕЧНЫЙ КЛЮЧ | TW | |
||
| 84 | 326276-03 | 1 | НАПРАВЛЯЮЩАЯ ВТУЛКА | TW | |
||
| 85 | 911141 | 2 | ВИНТ | TW | |
||
| 86 | 949877-01 | 1 | КОНДЕНСАТОР | TW | |
||
| 88 | 326300-00 | 1 | РУЧКА В СБОРЕ | TW | |
||
| 89 | 326313-01 | 1 | КРЫШКА | TW | |
||
| 90 | 911026 | 4 | ВИНТ | TW | |
||
| 91 | 323395-22 | 1 | ПРУЖИНА | TW | |
||
| 92 | 323711-26 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |
||
| 93 | 868082-00 | 1 | ПРУЖИНА | TW | |
||
| 94 | 945121-00 | 3 | ВИНТ, ВРЕМ. | TW | |
||
| 95 | 911058 | 2 | ВИНТ | TW | |
||
| 96 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | TW | |||
| 99 | 326309-01 | 1 | СТОЙКА | TW | |
||
| 800 | 870889-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | TW | |
||
| 836 | 559582-99 | 1 | СПЕЦИНСТРУМЕНТ WRENCH | TW | |||
| 837 | 559585-98 | 1 | СПЕЦИНСТРУМЕНТ ASSEMBLY JIG | TW | |||
| 838 | 559585-99 | 1 | ШТИФТ | TW |
