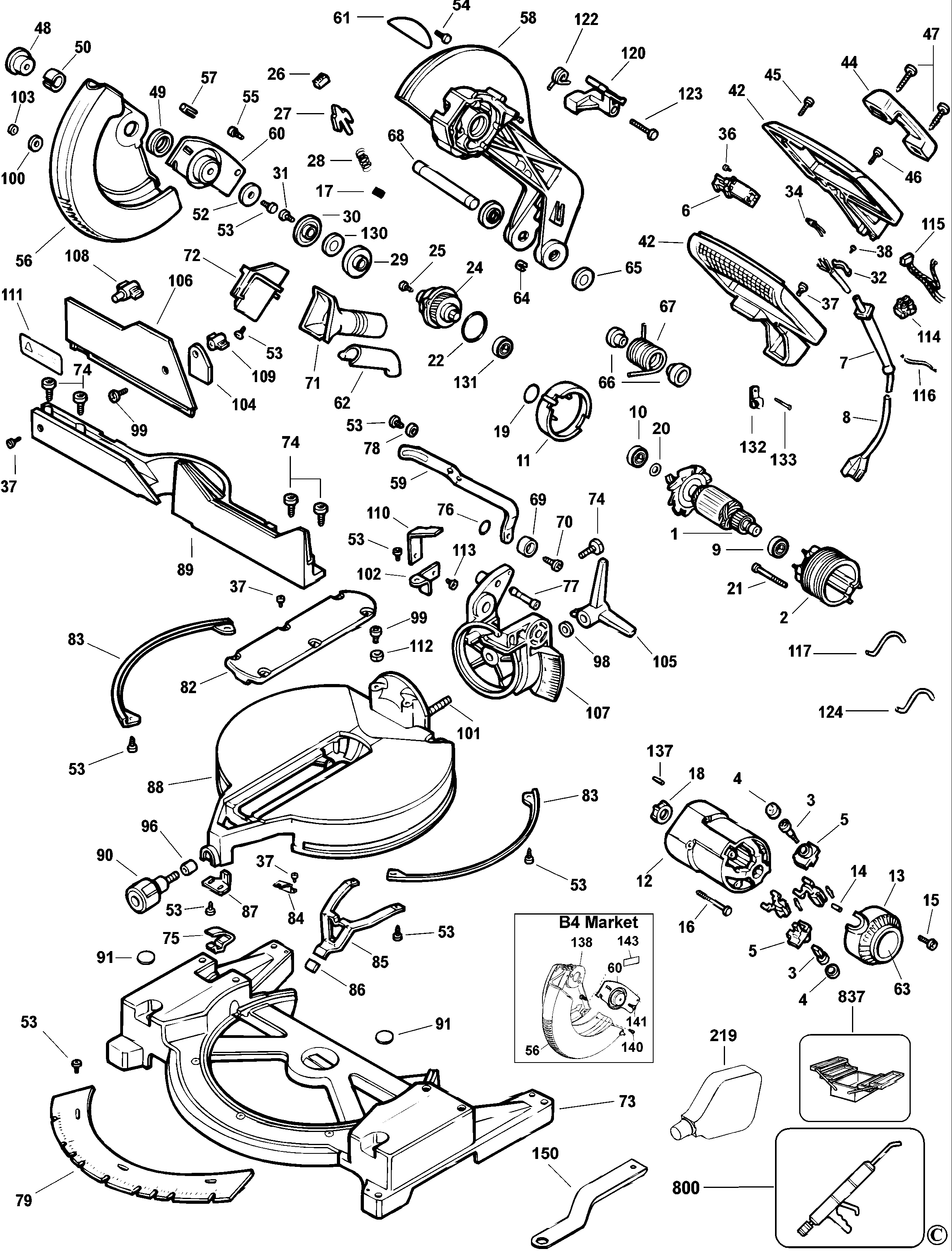

DW705 ТОРЦЕВАЯ ПИЛА Type 4 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 5140021-94 | 1 | КОМПЛЕКТ ЯКОРЯ | 240V/9T/ INCL. FIELD | KR |  |
|
| 2 | N078041SV | 1 | СТАТОР | 230/240V | KR | ||
| 3 | 145323-06 | 2 | ЩЁТКА В СБОРЕ | KR |  |
||
| 4 | 448084-01 | 2 | КОЛПАЧОК ЩЁТКИ | KR | |
||
| 5 | 147097-09 | 2 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | KR | |
||
| 6 | 383965-03 | 1 | ВЫКЛЮЧАТЕЛЬ | Tyco | KR | ||
| 7 | 445338-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | KR | |
||
| 8 | 330080-73 | 1 | КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА) | KR | |
||
| 9 | 605040-20 | 1 | ПОДШИПНИК | 12 x 28 x 8mm | KR | |
|
| 10 | 605040-27 | 1 | ПОДШИПНИК | KR | |
||
| 11 | 146723-01 | 1 | ОТРАЖАТЕЛЬ | KR | |
||
| 12 | 5140021-94 | 1 | КОМПЛЕКТ ЯКОРЯ | 240V/9T/ INCL. FIELD | KR | |
|
| 12 | 5140021-94 | 1 | КОМПЛЕКТ ЯКОРЯ | 240V/9T/ INCL. FIELD | KR | |
|
| 13 | 387678-00 | 1 | ТОРЦЕВАЯ КРЫШКА | INC 14 | KR | |
|
| 14 | 87205-00 | 2 | ПРОБКА | KR | |
||
| 15 | 330019-20 | 2 | ВИНТ | KR | |
||
| 16 | 98094-55 | 4 | ВИНТ | M5 X 55mm T25 | KR | |
|
| 17 | 387732-00 | 1 | ВОЙЛОК | KR | |
||
| 18 | 137382-01 | 1 | ВТУЛКА | KR | |
||
| 19 | 701297-00 | 1 | УПЛОТНЕНИЕ | KR | |
||
| 20 | 144803-00 | 1 | СТОПОРНОЕ КОЛЬЦО | KR | |
||
| 21 | 330019-19 | 2 | ВИНТ | KR | |
||
| 22 | 383470-00 | 1 | ПРОКЛАДКА | KR | |
||
| 24 | 386824-03SV | 1 | ШЕСТЕРНЯ И ШПИНДЕЛЬ В СБОРЕ | 51T | KR | |
|
| 25 | 330045-14 | 3 | ВИНТ | KR | |
||
| 26 | 145350-00 | 1 | КНОПКА | KR | |
||
| 27 | 146714-00 | 1 | ЗАМОК | KR | |
||
| 28 | 058698-00 | 1 | ПРУЖИНА | KR | |||
| 29 | 141987-04 | 1 | ЗАЖИМНАЯ ШАЙБА ВНУТРЕННЯЯ | KR | |
||
| 30 | 151962-01 | 1 | ВНЕШНИЙ ЗАЖИМ | KR | |
||
| 31 | 145344-01 | 1 | БОЛТ РЕЖУЩЕГО ДИСКА | M8 X 20 LH | KR | |
|
| 32 | 003618-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | KR | |
||
| 34 | 32114-01 | 1 | РАЗЪЁМ | KR | |
||
| 36 | 330019-12 | 1 | ВИНТ | KR | |
||
| 37 | 330045-05 | 9 | ВИНТ | KR | |
||
| 38 | 330019-03 | 2 | ВИНТ | KR | |
||
| 42 | 395674-02 | 1 | РУЧКА И КРЫШКА | KR | |||
| 44 | 396375-00 | 1 | HANDLE | KR | |
||
| 45 | 330019-32 | 4 | ВИНТ | KR | |
||
| 46 | 330045-08 | 4 | ВИНТ | KR | |
||
| 47 | 330019-22 | 2 | ВИНТ | M5.74x32 | KR | |
|
| 48 | 146750-03 | 1 | ПРИЖИМНАЯ ПЛАНКА | KR | |
||
| 49 | N034013 | 1 | ПРУЖИНА | KR | |
||
| 50 | 148295-00 | 1 | ВТУЛКА | KR | |
||
| 51 | 153778-02 | 3 | ВИНТ | KR | |
||
| 52 | 148612-00 | 1 | ШАЙБА | KR | |||
| 53 | 151891-00 | 13 | ВИНТ | KR | |
||
| 54 | 148608-00 | 2 | ВСТАВКА | KR | |
||
| 55 | 394589-01 | 2 | ВИНТ | FOR UNITS WITH SOCKET HEAD SCREWS | KR | |
|
| 56 | 5140159-88 | 1 | LOWER GUARD KIT | KR | |||
| 57 | 146768-00 | 1 | УПОР | KR | |
||
| 58 | 387695-02SV | 1 | РЫЧАГ | INCL. 54,131 | KR | ||
| 59 | 146752-02 | 1 | ЗВЕНО | KR | |
||
| 60 | 429986-00 | 1 | ПЛАСТИНА | KR | |
||
| 61 | 149365-01 | 1 | ИДЕНТИФИКАЦИОННАЯ ЭТИКЕТКА | KR | |
||
| 62 | 148520-00 | 1 | ДЕФЛЕКТОР | KR | |
||
| 63 | 149521-01 | 1 | ЗАВОДСКАЯ ТАБЛИЧКА | KR | |
||
| 64 | 150075-00 | 2 | ВИНТ | KR | |
||
| 65 | 148296-00 | 2 | ШАЙБА | KR | |
||
| 66 | 146732-00 | 2 | ПРОСТАВКА | KR | |
||
| 67 | N039404 | 1 | ПРУЖИНА | KR | |
||
| 68 | 146751-00 | 1 | ВАЛ | KR | |
||
| 69 | 146753-00 | 1 | ВТУЛКА | KR | |
||
| 70 | 330045-32 | 1 | ВИНТ | M8x1.25x20 MTLTHDFMG | KR | |
|
| 71 | 146717-00 | 1 | КАНАЛ | KR | |
||
| 72 | 146772-03 | 1 | ЗАДНИЙ ЗАЩИТНЫЙ КОЖУХ | KR | |
||
| 73 | 152772-01 | 1 | ОСНОВА | KR | |
||
| 74 | 330045-33 | 5 | ВИНТ | KR | |
||
| 75 | 146758-00 | 1 | ПРУЖИНА | KR | |
||
| 76 | 034158-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |||
| 77 | 387130-00 | 1 | СТОПОРНЫЙ ШТИФТ | KR | |
||
| 78 | 146740-01 | 1 | ВТУЛКА | KR | |
||
| 79 | 606360-04 | 1 | СТОПОР | KR | |||
| 82 | 146726-02 | 1 | ПЛАСТИНА | KR | |
||
| 83 | 146773-01 | 2 | ПЛАСТИНА | KR | |
||
| 84 | 398693-00 | 1 | УКАЗАТЕЛЬ | KR | |
||
| 85 | 146745-01 | 1 | СТОПОР | SPRING | KR | ||
| 86 | 148611-00 | 1 | КРЫШКА | KR | |
||
| 87 | 148297-00 | 1 | ЗАЖИМ | KR | |
||
| 88 | 429987-00 | 1 | КОМПЛЕКТ СТОЛА | KR | |||
| 89 | 5140030-20 | 1 | НАПРАВЛЯЮЩАЯ В СБОРЕ | KR | |
||
| 90 | 145439-09 | 1 | РУЧКА | KR | |
||
| 91 | 394976-00 | 1 | ЭТИКЕТКА | WARNING | KR | |
|
| 93 | 380707-03 | 1 | ЗАВОДСКАЯ ТАБЛИЧКА | KR | |||
| 96 | 146733-00 | 1 | ЗАЖИМ | KR | |
||
| 98 | 330016-04 | 1 | ШАЙБА | KR | |
||
| 99 | 149368-00 | 3 | ВИНТ | KR | |||
| 100 | 146774-00 | 1 | РОЛИК | KR | |
||
| 101 | 146760-01 | 1 | ШПИЛЬКА | KR | |
||
| 102 | 148292-00 | 1 | КРОНШТЕЙН | KR | |
||
| 103 | 142273-00 | 1 | КОЛЬЦО | KR | |
||
| 104 | 146737-00 | 1 | ЗАЖИМ | KR | |
||
| 105 | 392422-00 | 1 | HANDLE | KR | |||
| 106 | 605259-02 | 1 | FENCE LEFT | D/C 200328 AND LATER | KR | ||
| 106 | 146739-00 | 1 | НАПРАВЛЯЮЩАЯ | KR | |
||
| 107 | 146731-01 | 1 | ЦАПФА | KR | |
||
| 108 | 147107-02 | 1 | НИЖНЯЯ РУЧКА | KR | |
||
| 109 | 147107-01 | 1 | ВЕРХНЯЯ РУЧКА | KR | |
||
| 110 | 148299-00 | 1 | УКАЗАТЕЛЬ | KR | |
||
| 111 | 380703-00 | 1 | ПРЕДУПРЕДИТЕЛЬНАЯ ЭТИКЕТКА | KR | |||
| 112 | 99368-04 | 2 | ГАЙКА | KR | |
||
| 113 | 151895-00 | 1 | ВИНТ | KR | |
||
| 114 | 320078-00 | 1 | КЛЕММНАЯ КОЛОДКА | KR | |
||
| 115 | 393521-04 | 1 | КОНДЕНСАТОР | KR | |||
| 116 | 398563-00 | 1 | LEAD BLACK | BLACK | KR | |
|
| 124 | 398565-00 | 1 | LEAD WHITE | WHITE | KR | |
|
| 130 | 152636-00 | 1 | ДЕРЖАТЕЛЬ ПИЛЬНОГО ПОЛОТНА | KR | |
||
| 131 | 386780-00 | 1 | ПОДШИПНИК | KR | |
||
| 132 | 153669-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | KR | |
||
| 133 | 330045-13 | 1 | ВИНТ | M5x0.8x10 MTL THDFMG | KR | |
|
| 140 | 145378-01 | 1 | ГАЕЧНЫЙ КЛЮЧ | KR | |
||
| 160 | 330045-06 | 1 | ВИНТ | KR | |
||
| 800 | 93488-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | KR | |
||
| 856 | DE7050 | 1 | EXTENSION KIT | KR | |||
| 856 | DE7051 | 1 | LENGTH STOP | KR | |||
| 856 | DE7052 | 1 | MATERIAL CLAMP | KR | |||
| 856 | DE7053 | 1 | DUST BAG | KR |
