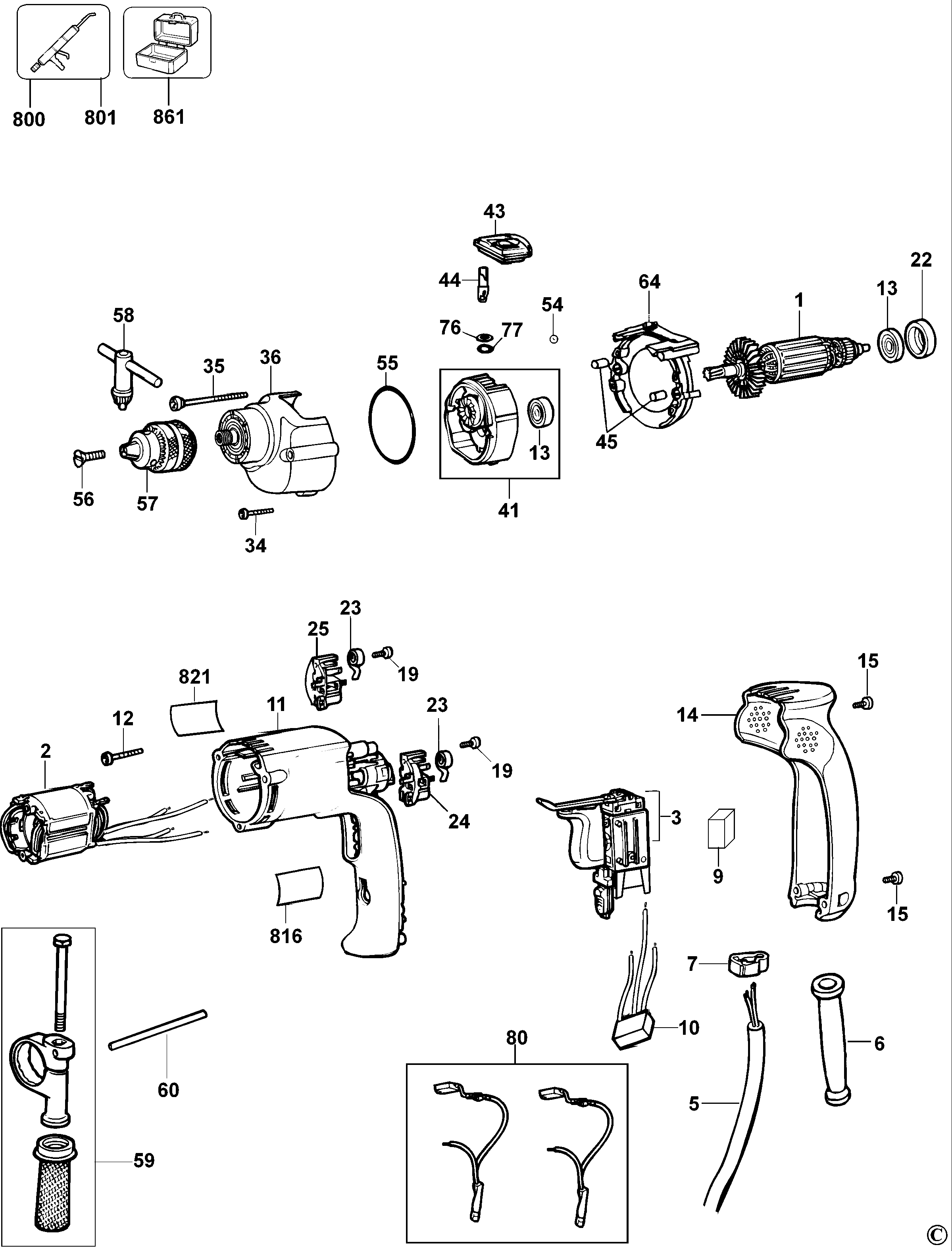

D21710 УДАРНАЯ ДРЕЛЬ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 590104-00 | 1 | ЯКОРЬ В СБОРЕ | 230V | KR | ||
| 2 | 590105-00 | 1 | СТАТОР В СБОРЕ | 230V | KR | ||
| 3 | 616576-01 | 1 | ВЫКЛЮЧАТЕЛЬ | KR |  |
||
| 5 | 330120-86 | 1 | КОМПЛЕКТ ПРОВОДОВ | KR | |
||
| 6 | 401751-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | KR | |
||
| 7 | 603255-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | KR |  |
||
| 9 | 930026-01 | 1 | УПОР | KR | |
||
| 10 | 585292-03 | 1 | КОНДЕНСАТОР | KR | |
||
| 11 | N014400 | 1 | КОРПУС СТАТОРА | KR | |
||
| 11 | N014400 | 1 | КОРПУС СТАТОРА | KR | |
||
| 12 | 390198-00 | 2 | ВИНТ | KR | |
||
| 13 | 605040-06 | 2 | ШАРИКОВЫЙ ПОДШИПНИК | KR | |
||
| 14 | 610140-00 | 1 | КРЫШКА РУЧКИ | KR | |||
| 15 | 330019-13 | 3 | ВИНТ | M4X19 T20 | KR | |
|
| 19 | 330065-06 | 2 | ВИНТ | KR | |
||
| 22 | 389824-00 | 1 | ЧЕХОЛ | KR | |
||
| 23 | 402759-00 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | KR | |
||
| 24 | 401877-01 | 1 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | KR | |
||
| 25 | 401878-01 | 1 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | KR | |
||
| 34 | 330019-14 | 1 | ВИНТ | KR | |
||
| 35 | 330019-17 | 2 | ВИНТ | KR | |
||
| 36 | 590106-00 | 1 | КОЖУХ В СБОРЕ | KR | |
||
| 41 | 590108-00 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | KR | |
||
| 43 | 590107-00 | 1 | ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ | KR | |
||
| 44 | 946106-00 | 1 | ШТИФТ | KR | |
||
| 45 | 949638-02 | 2 | АМОРТИЗАТОР | KR | |
||
| 54 | 000903-00 | 1 | ШАРИК | KR | |
||
| 55 | 401847-00 | 1 | УПЛОТНЕНИЕ | KR | |
||
| 56 | 490910-00 | 1 | ВИНТ | KR | |
||
| 57 | 5140071-68 | 1 | ЗАЖИМНОЙ ПАТРОН 13ММ | KR | |
||
| 58 | 330034-07 | 1 | КЛЮЧ ЗАЖИМНОГО ПАТРОНА | KR | |
||
| 59 | 939794-02 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | KR | |
||
| 60 | 940357-00 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | KR | |
||
| 64 | 585994-00 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | KR | |
||
| 76 | 050050-00 | 1 | КОЛЬЦО | KR | |
||
| 77 | 176659-00 | 1 | ШАЙБА | KR | |
||
| 80 | 578393-02 | 1 | BRUSH KIT 230V | KR | |
||
| 800 | 429911-00 | 1 | GREASE 40 GMS | KR | |
||
| 801 | 870889-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | KR | |
||
| 816 | 395047-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR | |
||
| 821 | 569037-00 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | KR |
