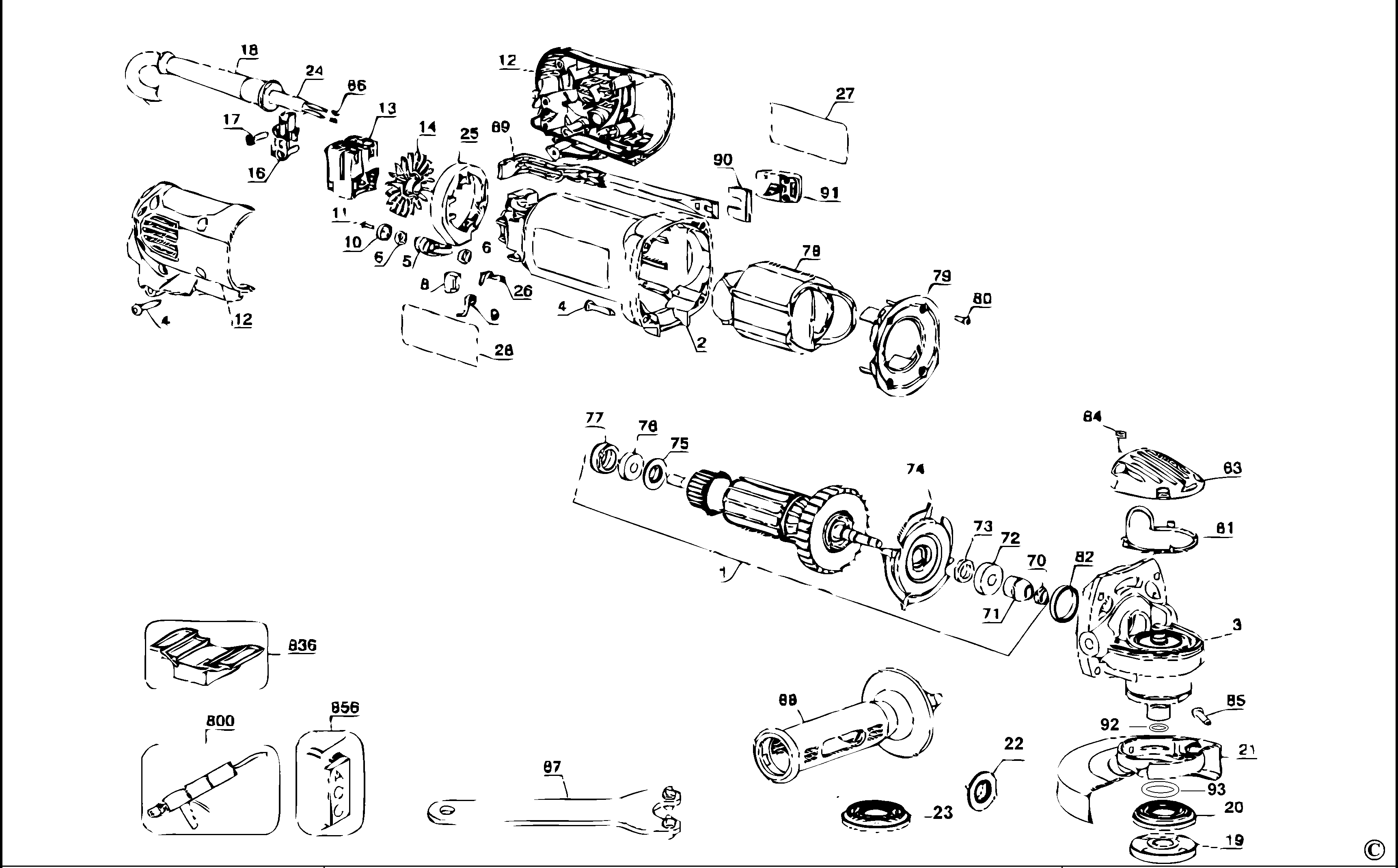

D28112 МАЛЕНЬКАЯ УГЛОВАЯ ШЛИФМАШИНКА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N014354 | 1 | ЯКОРЬ 120В | TW | |||
| 2 | 623599-01 | 1 | КОРПУС СТАТОРА | TW | |||
| 3 | 623586-06 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | M10 - Steel cut | TW | ||
| 4 | 330065-31 | 9 | ПЛАСТИКОВЫЙ ВИНТ | TW |  |
||
| 8 | N035667 | 1 | BRUSH PAIR 120V | TW | |||
| 9 | 623589-00 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | TW | |
||
| 12 | 625243-00 | 1 | РУЧКА В СБОРЕ | TW | |||
| 13 | 945614-00 | 1 | ВЫКЛЮЧАТЕЛЬ | TW | |
||
| 14 | N055787 | 1 | СЕПАРАТОР | Particle | TW |  |
|
| 16 | 623612-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | TW | |
||
| 17 | 330019-03 | 2 | ВИНТ | TW | |
||
| 18 | 401088-03 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | TW | |
||
| 19 | 656927-00 | 1 | ГАЙКА | TW | |||
| 20 | 636573-00 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | TW | |||
| 21 | 636116-03 | 1 | ЗАЩИТНЫЙ КОЖУХ | TW | |||
| 24 | 330113-12 | 1 | КОМПЛЕКТ ПРОВОДОВ | TW | |||
| 25 | 637616-00 | 1 | ОТРАЖАТЕЛЬ | TW | |
||
| 26 | 623593-00 | 2 | КЛЕММА | TW | |
||
| 27 | 635892-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | TW | |
||
| 28 | 644731-00 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | D28112-TW TY1 | TW | ||
| 70 | 604484-00 | 1 | ГАЙКА | TW | |
||
| 71 | 657180-00 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | TW | |
||
| 72 | 605040-11 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | 608 (8 x 22 x 7) | TW | |
|
| 73 | 623617-00 | 1 | ВОЙЛОЧНОЕ УПЛОТНЕНИЕ | TW | |
||
| 74 | N422242 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | TW | |
||
| 75 | 623613-00 | 1 | ШАЙБА | TW | |
||
| 76 | 605040-02 | 1 | ПОДШИПНИК | TW | |
||
| 77 | 641823-00 | 1 | ВТУЛКА | TW | |
||
| 78 | 621220-01 | 1 | FIELD 115V | 120v | TW | |
|
| 79 | 623572-00 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | TW | |
||
| 80 | 626360-00 | 4 | ВИНТ | M3 x 10 | TW | |
|
| 81 | 623618-00 | 1 | ПРОКЛАДКА | TW | |
||
| 82 | 611492-00 | 1 | ВТУЛКА | TW | |
||
| 83 | 623562-00 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | TW | |
||
| 84 | 385676-01 | 4 | ВИНТ | TW | |
||
| 85 | 631609-02 | 1 | ВИНТ | M5x16 SPECIAL | TW | |
|
| 86 | 444262-00 | 2 | КЛЕММА | CABLE CRIMP | TW | ||
| 87 | 401253-00 | 1 | ГАЕЧНЫЙ КЛЮЧ С СКРУГЛЕННЫМИ ШПИЛЬКАМИ | TW | |
||
| 88 | 614796-00 | 1 | БОКОВАЯ РУЧКА | ANTI-VIB. | TW | |
|
| 89 | 623610-00 | 1 | ЗВЕНО РЫЧАГА | TW | |
||
| 90 | 644326-00 | 1 | БЛОКИРОВКА ШИНЫ | LOCK | TW | |
|
| 91 | 623608-00 | 1 | КНОПКА ПУСК | TW | |
||
| 92 | 637162-01 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |||
| 93 | 637162-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |||
| 800 | 583534-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 50 GRAMS - NYE RHEOLUB 380G1 | TW | |
|
| 800 | 583534-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 50 GRAMS - NYE RHEOLUB 380G1 | TW | |
|
| 801 | 644504-00 | 1 | КОМПЛЕКТ ЩЁТОК | Inc 5, 6, 10 & 11 | TW | ||
| 836 | 233804-36 | 1 | ДРАЙВЕР | T6 | TW |
