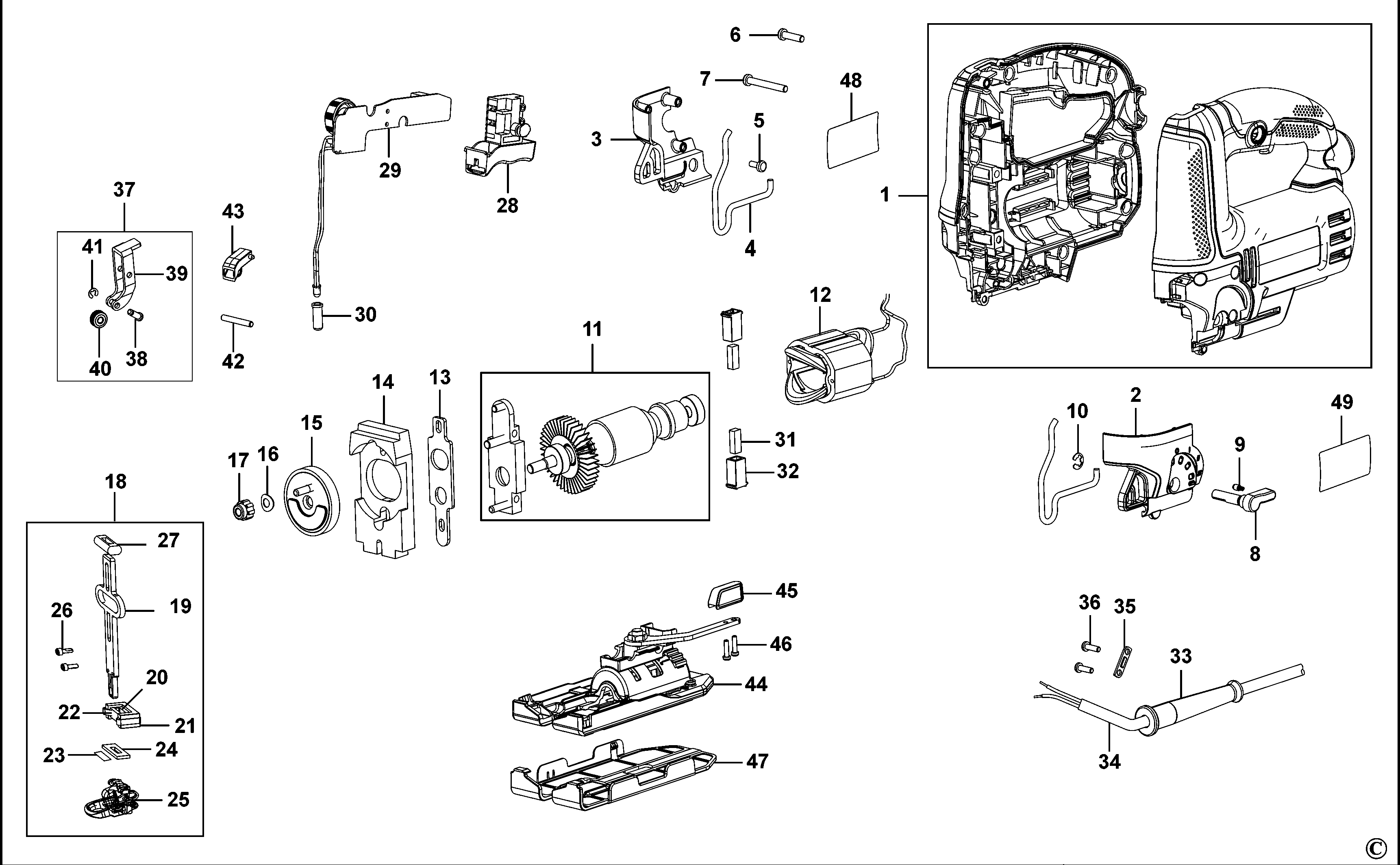

DW349 ЛОБЗИК Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 90553249 | 1 | КОЖУХ В СБОРЕ | RU |  |
||
| 2 | 90542578 | 1 | КРЫШКА | RU |  |
||
| 3 | 90542577 | 1 | КРЫШКА | RU | |
||
| 4 | 90542586 | 2 | ЗАЩИТНЫЙ КОЖУХ | RU | |
||
| 5 | 330045-05 | 6 | ВИНТ | RU | |
||
| 6 | 330019-13 | 9 | ВИНТ | M4X19 T20 | RU | |
|
| 7 | 330019-16 | 2 | ВИНТ | RU | |
||
| 8 | 90542575 | 1 | РЕГУЛЯТОР ЧАСТОТЫ ВРАЩЕНИЯ | RU | |
||
| 9 | 326467-00 | 1 | СТОПОР | RU | |
||
| 10 | 90544008 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | RU | |
||
| 11 | 90595813 | 1 | ЯКОРЬ В СБОРЕ | RU | |
||
| 13 | 90542634 | 1 | ВИЛКА | RU | |
||
| 14 | 90516114 | 1 | БАЛАНСИРОВОЧНЫЙ ГРУЗ | RU | |
||
| 15 | 90583669 | 1 | ШЕСТЕРНЯ В СБОРЕ | RU | |
||
| 16 | 823954 | 1 | ШАЙБА | RU | |
||
| 17 | 90542604 | 1 | ВЕДУЩИЙ РОЛИК | RU | |
||
| 18 | 90563692 | 1 | ВАЛ В СБОРЕ | RU | |
||
| 19 | 90516206 | 1 | ВАЛ В СБОРЕ | RU | |
||
| 20 | 582719-00 | 1 | ПОДШИПНИК | RU | |
||
| 21 | 795645 | 1 | ДЕРЖАТЕЛЬ | RU | |
||
| 22 | 582720-00 | 1 | ПРУЖИНА | RU | |
||
| 23 | 582948-00 | 1 | ПЛАСТИНА | RU | |
||
| 24 | 90532150 | 1 | ВОЙЛОЧНОЕ УПЛОТНЕНИЕ | RU | |
||
| 25 | 90563039 | 1 | ЗАЖИМ РЕЖУЩЕГО ДИСКА | RU | |
||
| 26 | 583173-00 | 2 | ВИНТ | RU | |
||
| 27 | 810893 | 1 | ПОДШИПНИК | RU | |
||
| 28 | 90532017 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | RU | |
||
| 29 | N569523 | 1 | ПЕЧАТНАЯ ПЛАТА В СБОРЕ | RU | |
||
| 29 | 579845-23 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | RU | |||
| 30 | 90531500 | 1 | КРЫШКА | RU | |
||
| 31 | 90521673 | 2 | ЩЁТКА С ПРУЖИНОЙ | RU | |
||
| 32 | 582696-00 | 1 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ | RU | |
||
| 33 | N542553 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | RU | |
||
| 33 | N542553 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | RU | |
||
| 34 | 90578995-32 | 1 | КОМПЛЕКТ ПРОВОДОВ | RU | |
||
| 35 | 329301-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | RU | |
||
| 36 | 370748 | 2 | ВИНТ | RU | |
||
| 37 | 90578033 | 1 | ОПОРА РЕЖУЩЕГО ДИСКА В СБОРЕ | RU | |
||
| 38 | 90542637 | 1 | ШТИФТ | RU | |
||
| 39 | 90542582 | 1 | КРИВОШИП | RU | |
||
| 40 | 90514422 | 1 | РОЛИК | RU | |
||
| 41 | 587375-00 | 1 | СТОПОРНОЕ КОЛЬЦО | RU | |
||
| 42 | 90542862 | 1 | ШТИФТ | RU | |
||
| 43 | 90542580 | 1 | КАНАЛ УДАЛЕНИЯ ПЫЛИ | RU | |
||
| 44 | 90544022 | 1 | БАШМАК В СБОРЕ | RU | |
||
| 45 | 90542573 | 1 | HANDLE | RU | |
||
| 46 | 330019-28 | 2 | ВИНТ | RU | |
||
| 47 | 90542992 | 1 | ОПОРНАЯ ПЛИТА | RU | |
||
| 49 | 90563633 | 1 | ЭТИКЕТКА | RU | |
