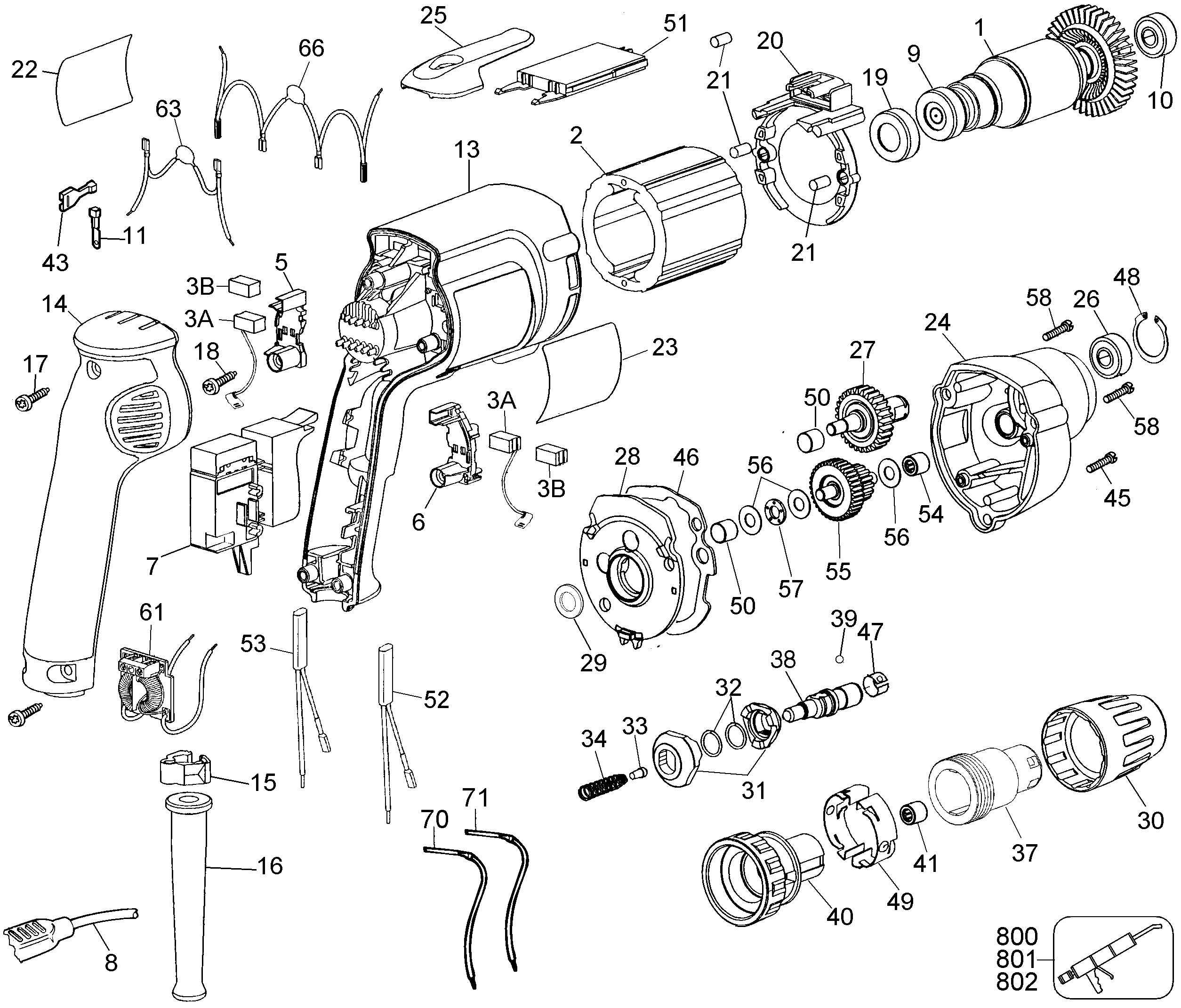

DW266 ОТВЁРТКА Type A1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 176853-00SV | 1 | ЯКОРЬ И ВЕНТИЛЯТОР | 6 TEETH | TW | ||
| 2 | 176849-00SV | 1 | СТАТОР | TW | |||
| 5 | N440281 | 1 | BRUSH HOLDER,L | TW | |||
| 6 | N440280 | 1 | BRUSH HOLDER,R | TW | |||
| 7 | 176830-43 | 1 | ВЫКЛЮЧАТЕЛЬ | TW | |||
| 8 | 330072-97 | 1 | КОМПЛЕКТ ПРОВОДОВ | TW | |||
| 9 | 330003-04 | 1 | ПОДШИПНИК | TW | |||
| 10 | 330003-04 | 2 | ПОДШИПНИК | TW | |||
| 11 | 449192-00 | 2 | КЛЕММА | TW |  |
||
| 13 | 429969-03 | 1 | КОРПУС СТАТОРА | TW | |||
| 14 | 176816-01 | 1 | КРЫШКА РУЧКИ | TW | |||
| 15 | 176829-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | TW | |
||
| 16 | 330005-01 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | TW | |||
| 17 | 330019-13 | 3 | ВИНТ | M4X19 T20 | TW |  |
|
| 18 | 176951-00 | 2 | ВИНТ | TW | |
||
| 19 | 949721-03 | 1 | ВТУЛКА | TW | |
||
| 20 | 176811-00 | 1 | ОТРАЖАТЕЛЬ | TW | |
||
| 21 | 949638-02 | 2 | АМОРТИЗАТОР | TW | |
||
| 22 | 395047-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | TW | |
||
| 23 | 176909-12 | 1 | ЗАВОДСКАЯ ТАБЛИЧКА | TW | |||
| 24 | 176709-00SV | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | INC 26, 48, 54 | TW | |
|
| 26 | 605040-20 | 1 | ПОДШИПНИК | 12 x 28 x 8mm | TW | |
|
| 27 | 176708-00SV | 1 | ШПИНДЕЛЬ И ШЕСТЕРНЯ | 28 TEETH | TW | |
|
| 28 | 388761-00 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | TW | |
||
| 29 | 023813-00 | 1 | ФИБРОВАЯ ШАЙБА | TW | |||
| 30 | 152492-01 | 1 | ФЛАНЕЦ | TW | |
||
| 31 | 96558-00 | 2 | МУФТА | INC 32 | TW | ||
| 32 | 089210-00 | 2 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | TW | |||
| 33 | 021287-00 | 1 | НАПРАВЛЯЮЩАЯ | TW | |
||
| 34 | 086211-00 | 1 | ПРУЖИНА | TW | |||
| 37 | 448862-00 | 1 | ЛОКАТОР | 3/8 Nut Runner | 3/8" NUT RUNNER | TW | |
| 37 | 448862-01 | 1 | ЛОКАТОР | 5/16 Nut Runner | 5/16" NUT RUNNER | TW | |
| 38 | 176697-00 | 1 | ШПИНДЕЛЬ | TW | |
||
| 39 | 696631-00 | 1 | ШАРИК | TW | |
||
| 40 | 176632-01 | 1 | КОРПУС | INC 41, 49 | TW | ||
| 41 | 448848-00 | 1 | ВТУЛКА ПОДШИПНИКА | TW | |
||
| 43 | 136086-02 | 4 | КЛЕММА | TW | |
||
| 45 | 330019-14 | 1 | ВИНТ | TW | |
||
| 46 | 176655-00 | 1 | ПРОКЛАДКА | TW | |
||
| 47 | 094518-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | TW | |||
| 48 | 087692-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | TW | |
||
| 49 | 391436-00 | 2 | ПРУЖИНА | TW | |
||
| 50 | 093128-00 | 2 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | TW | |
||
| 54 | 330004-00 | 1 | ПОДШИПНИК | TW | |||
| 55 | 176731-00SV | 1 | ШПИНДЕЛЬ И ШЕСТЕРНЯ | 37 TEETH | TW | |
|
| 56 | 176732-00 | 3 | ШАЙБА | TW | |
||
| 57 | 143079-00 | 1 | УПОРНЫЙ ПОДШИПНИК | TW | |
||
| 58 | 330019-16 | 2 | ВИНТ | TW | |
||
| 71 | 176834-00 | 1 | ПРОВОД СИНИЙ | TW | |
||
| 203 | 176846-04 | 2 | BRUSH 120V | TW | |
||
| 800 | 761995-01 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 180 Grams | 6 OZ | CVJ GREASE | TW | |
| 801 | 283484-01 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 32oz, EXXON CVJ | TW | |
|
| 802 | N017298 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | G-2008 Molykote | 1-LB | TW | |
