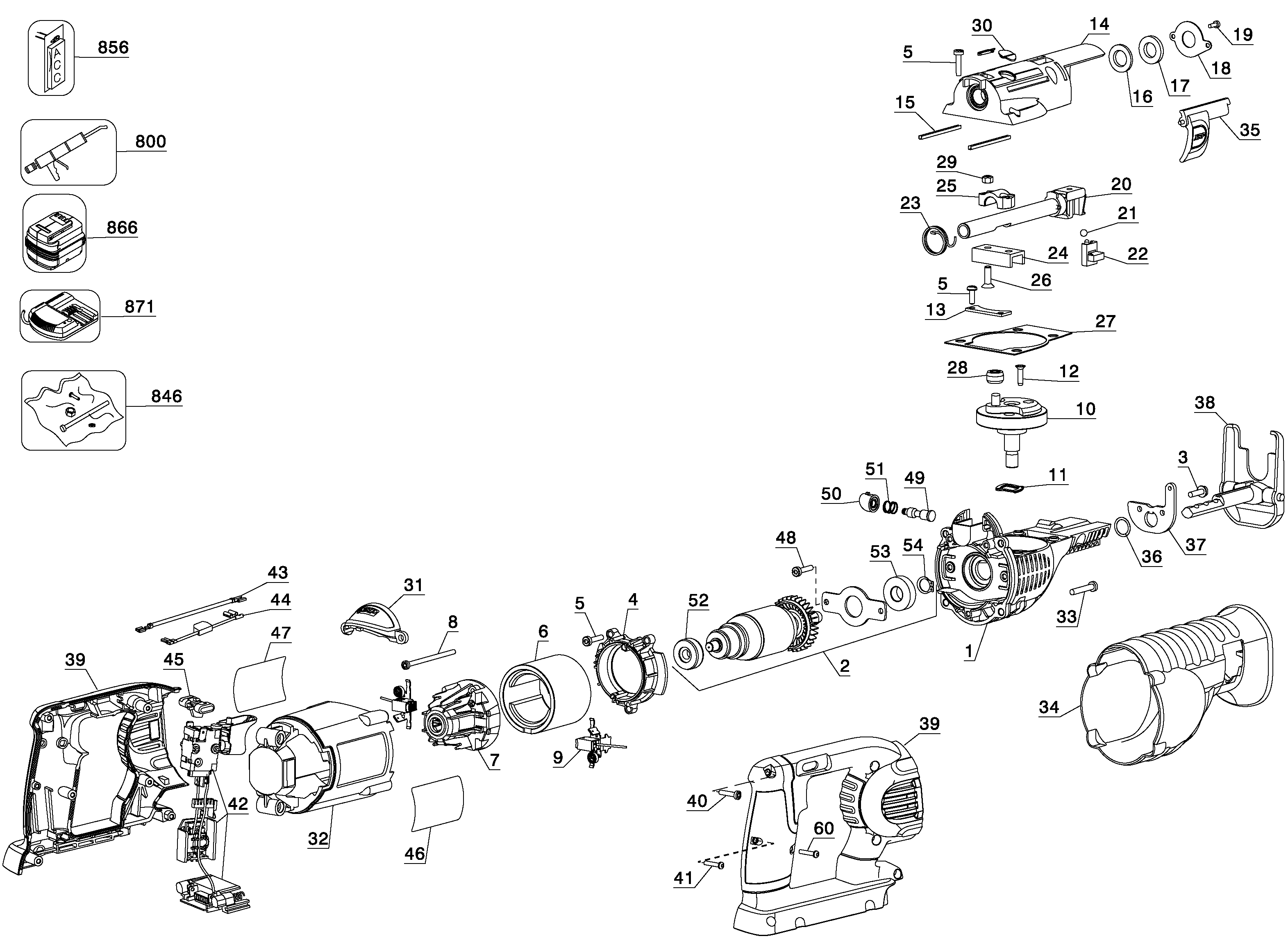

DC305K АККУМУЛЯТОРНАЯ САБЕЛЬНАЯ ПИЛА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 613138-00SV | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | INCL. 49,50,51 | JP |  |
|
| 2 | 629923-00SV | 1 | ЯКОРЬ В СБОРЕ | JP | |
||
| 3 | 142940-00 | 2 | ВИНТ | JP |  |
||
| 4 | 613137-00 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | JP | |
||
| 5 | 613619-00 | 9 | ВИНТ | JP | |
||
| 6 | 611202-00SV | 1 | МАГНИТ | JP | |
||
| 7 | N171820 | 1 | ОПОРНЫЙ ПОДШИПНИК | JP | |||
| 8 | 330019-25 | 2 | ВИНТ | JP | |||
| 9 | 610126-00 | 2 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ В СБОРЕ | JP | |
||
| 10 | 615940-00SV | 1 | ШЕСТЕРНЯ И ШПИНДЕЛЬ | JP | |
||
| 11 | 619618-00 | 1 | СПЕЦИАЛЬНАЯ ШАЙБА | JP | |
||
| 12 | 622484-00 | 3 | ВИНТ | M4x16 THD FMG | JP | |
|
| 13 | 621173-00 | 1 | ОПОРНАЯ ПЛИТА | JP | |
||
| 14 | N027851SV | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | JP | |
||
| 15 | 621979-00 | 2 | ПОЛОСА | JP | |
||
| 16 | 618733-00 | 1 | УПЛОТНЕНИЕ | JP | |
||
| 17 | 618477-00 | 1 | ВОЙЛОЧНОЕ УПЛОТНЕНИЕ | JP | |
||
| 18 | N020720 | 1 | ПЛОСКАЯ КРЫШКА | JP | |
||
| 19 | 330045-43 | 1 | ВИНТ | JP | |
||
| 20 | N026647 | 1 | ВАЛ В СБОРЕ | JP | |
||
| 21 | 000903-00 | 1 | ШАРИК | JP | |
||
| 22 | 622647-00 | 1 | ПОЛЗУН | JP | |
||
| 23 | 622659-00 | 1 | ТОРСИОННАЯ ПРУЖИНА | JP | |
||
| 24 | 658115-00 | 1 | ХОМУТ | JP | |
||
| 25 | 617000-00 | 1 | СЕДЛО | JP | |
||
| 26 | 622486-00 | 2 | ВИНТ | M5x 17 mm T20 HD | JP | |
|
| 27 | N063272 | 1 | ПРОКЛАДКА | JP | |
||
| 28 | N021857 | 1 | ПОДШИПНИК | JP | |
||
| 29 | 622485-00 | 2 | КОНТРГАЙКА | JP | |
||
| 30 | 621927-00 | 2 | КРЫШКА | JP | |
||
| 31 | 630958-00 | 1 | ВСТАВКА | JP | |||
| 32 | 629919-00 | 1 | КОЖУХ ДВИГАТЕЛЯ | JP | |
||
| 33 | 330019-45 | 4 | ВИНТ | JP | |
||
| 34 | N084697 | 1 | ЧЕХОЛ | JP | |
||
| 35 | 631014-00SV | 1 | РЫЧАГ В СБОРЕ | With label | JP | |
|
| 36 | 50049-00 | 1 | КОЛЬЦО | JP | |||
| 37 | 617008-00 | 1 | КРОНШТЕЙН | JP | |
||
| 38 | 623511-01 | 1 | БАШМАК В СБОРЕ | JP | |||
| 39 | 648208-00 | 1 | КОРПУС В КОМПЛЕКТЕ | JP | |
||
| 40 | 330019-04 | 5 | ВИНТ | JP | |
||
| 41 | 682211-00 | 1 | ВИНТ | JP | |
||
| 42 | N309759 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | JP | |
||
| 43 | 634813-00 | 1 | LEAD BROWN | BROWN | JP | ||
| 44 | 700000-00 | 1 | ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ И ДЕРЖАТЕЛЬ | JP | |||
| 45 | 630830-00 | 1 | КНОПКА РАЗБЛОКИРОВКИ | JP | |||
| 46 | 632248-00 | 1 | ИДЕНТИФИКАЦИОННАЯ ЭТИКЕТКА | JP | |||
| 47 | 646344-00 | 1 | ЗАВОДСКАЯ ТАБЛИЧКА | DC305K Type 1(JP) | JP | ||
| 48 | 330045-45 | 2 | ВИНТ | JP | |
||
| 49 | 615983-00 | 1 | СТОПОРНЫЙ ШТИФТ | JP | |
||
| 50 | 617733-00 | 1 | КОЛПАЧОК | JP | |
||
| 51 | 618427-00 | 1 | ПРУЖИНА | JP | |
||
| 52 | 391032-00 | 1 | ПОДШИПНИК И УПЛОТНЕНИЕ | JP | |
||
| 53 | 330003-64 | 1 | ПОДШИПНИК | ID 12 x OD 28 x 8mm | JP | |
|
| 54 | 696060-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | JP | |
||
| 60 | 330019-03 | 1 | ВИНТ | JP | |
||
| 800 | 286436-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | NYE RHEOLUBE 380, 500 GRAM JAR | JP | |
|
| 856 | 628977-01 | 1 | BLADE PACK | Blade Pack Euro | JP | ||
| 866 | DE9360-JP | 1 | BATTERY PACK | 36 Volt | JP | ||
| 871 | DE9000-JP | 1 | ЗАРЯДНОЕ УСТРОЙСТВО | 36 Volt Li-On | JP |
