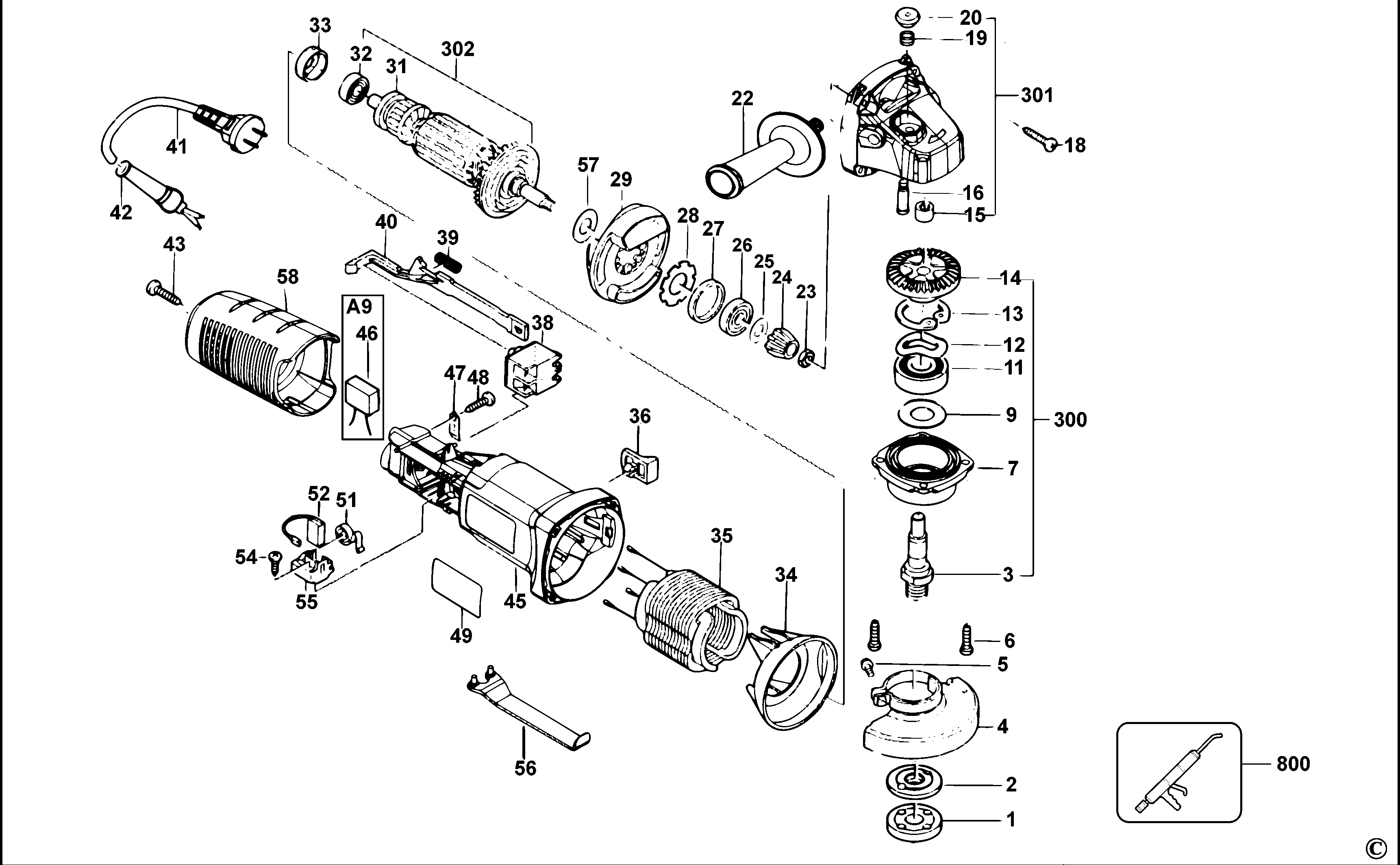

STGS7100 МАЛЕНЬКАЯ УГЛОВАЯ ШЛИФМАШИНКА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 4140304011 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | A9 |  |
||
| 2 | 4140304006 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | A9 | |
||
| 3 | 4140304009 | 1 | ШПИНДЕЛЬ | A9 | |
||
| 4 | 4140304008 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | A9 | |
||
| 5 | 49203052 | 1 | ВИНТ | A9 |  |
||
| 6 | 49209042 | 4 | ВИНТ | A9 | |
||
| 7 | 4140302602 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | A9 | |
||
| 9 | 4140704002 | 1 | ШАЙБА | 12 x 26.5 x 0.2 mm; 12*26.5*0.2 | A9 | |
|
| 11 | 49111017 | 1 | ПОДШИПНИК | A9 | |
||
| 12 | 4140304001 | 1 | ШАЙБА | 24 x 30.5 x 0.3 mm; 24*30.5*0.3 | A9 | |
|
| 13 | 49207020 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 14 | 4140310003 | 1 | ШЕСТЕРНЯ | A9 | |
||
| 15 | 49101022 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | A9 | |
||
| 16 | 4140304010 | 1 | СТОПОРНЫЙ ШТИФТ | A9 | |
||
| 18 | 49206022 | 4 | ВИНТ | A9 | |
||
| 19 | 4140308003 | 1 | ПРУЖИНА | A9 | |
||
| 20 | 4140301012 | 1 | БЛОКИРОВОЧНАЯ КНОПКА | A9 | |
||
| 22 | 4140301001 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | A9 | |
||
| 23 | 49205005 | 1 | ГАЙКА | M6 | A9 | |
|
| 24 | 4140310004 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | A9 | |
||
| 25 | 4140304012 | 1 | ШАЙБА | 6 x 16.5 x 0.2 mm; 6*16.5*0.2 | A9 | |
|
| 26 | 49106229 | 1 | ПОДШИПНИК | A9 | |
||
| 27 | 4140303001 | 1 | РЕЗИНОВОЕ УПЛОТНЕНИЕ | A9 | |
||
| 28 | 4140304005 | 1 | ШАЙБА | A9 | |
||
| 29 | 4140301014 | 1 | ФЛАНЕЦ | A9 | |
||
| 31 | 4140301009 | 1 | ИЗОЛИРУЮЩАЯ ШАЙБА | A9 | |
||
| 32 | 49111011 | 1 | ПОДШИПНИК | A9 | |
||
| 33 | 4140303002 | 1 | ВТУЛКА ПОДШИПНИКА | A9 | |
||
| 34 | 4140301002 | 1 | ОТРАЖАТЕЛЬ | A9 | |
||
| 35 | 60314052 | 1 | СТАТОР В СБОРЕ | A9 | |||
| 36 | 4140301011 | 1 | КНОПКА | A9 | |
||
| 38 | 4140305605 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | A9 | |
||
| 39 | 4140308001 | 1 | ПРУЖИНА | A9 | |
||
| 40 | 4140301010 | 1 | ЗВЕНО | A9 | |
||
| 41 | Z49306002-1 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |||
| 42 | 49303005 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |
||
| 43 | 49206020 | 1 | ВИНТ | self-tapping 4*18; self-tapping 4x18 mm | A9 | |
|
| 45 | 4140301605 | 1 | КОРПУС СТАТОРА | A9 | |
||
| 46 | Z494014 | 1 | КОНДЕНСАТОР | A9 | |
||
| 47 | 4140301013 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |
||
| 48 | 49206016 | 1 | ВИНТ | self-tapping 4*12; self-tapping 4x12 mm | A9 | |
|
| 49 | N607187 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 | |||
| 51 | 4140308002 | 1 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | A9 | |
||
| 52 | N769622 | 1 | ПАРА ЩЁТОК В СБОРЕ | A9 | |||
| 54 | 49206001 | 2 | ВИНТ | A9 | |
||
| 55 | 4141707001 | 1 | ЩЁТКОДЕРЖАТЕЛЬ | A9 | |
||
| 56 | 4140304007 | 1 | НАБОР ГАЕЧНЫХ КЛЮЧЕЙ | A9 | |
||
| 57 | 4090104003 | 1 | ШАЙБА | 8 x 15 x 0.2 mm; 8*15*0.2 | A9 | |
|
| 58 | 4140301603 | 1 | ТОРЦЕВАЯ КРЫШКА | A9 | |
||
| 300 | 4140350001 | 1 | ШПИНДЕЛЬ И ШЕСТЕРНЯ В СБОРЕ | A9 | |
||
| 301 | 4140350002 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | A9 | |
||
| 302 | 4140350003 | 1 | ЯКОРЬ В СБОРЕ | A9 | |
||
| 800 | 901186 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | Liyuan NO.2 - 1kg; liyuan NO.2 1kg | A9 | |
