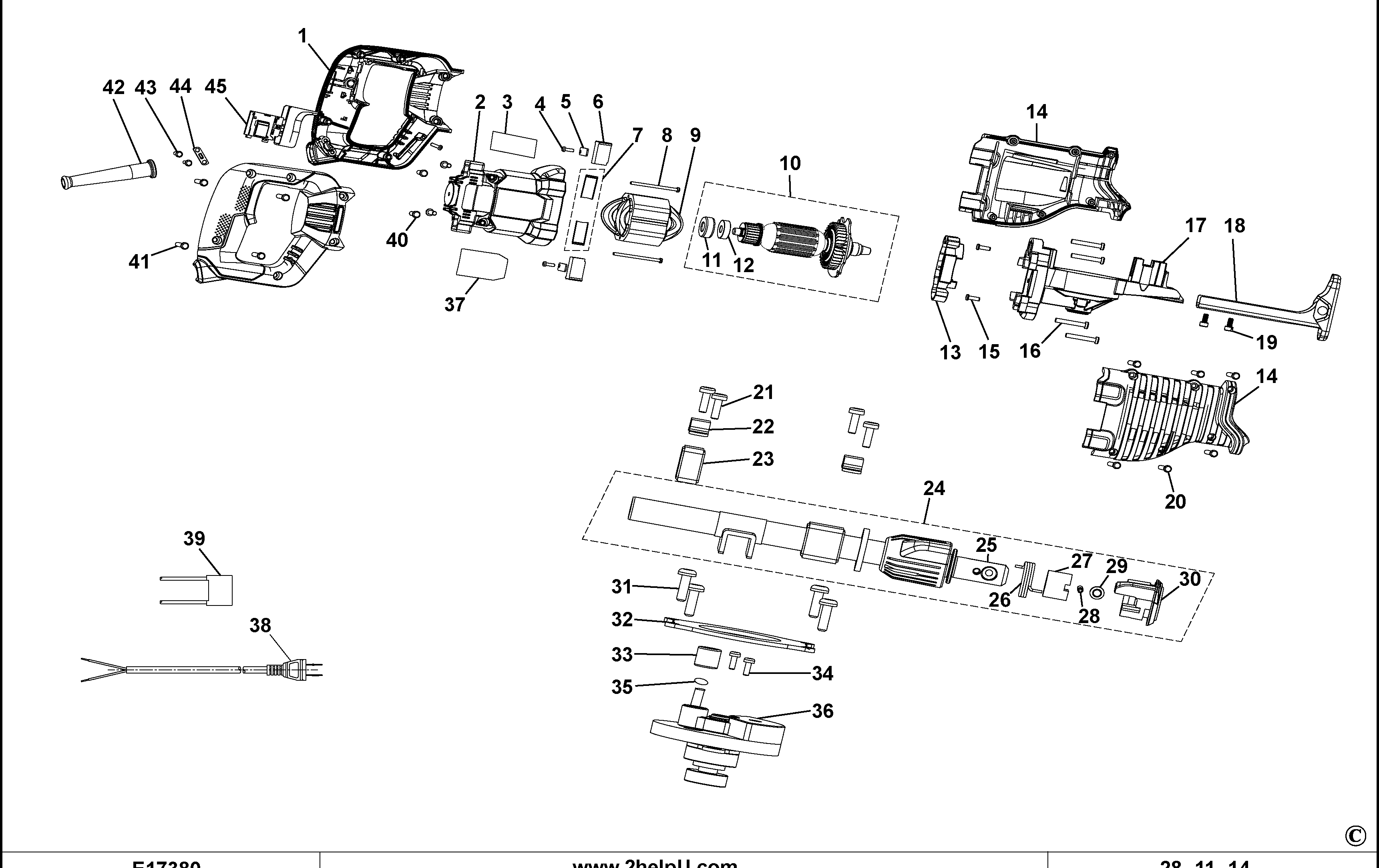

STPT0900 САБЕЛЬНАЯ ПИЛА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 90576909-01 | 1 | РУЧКА В СБОРЕ | B9 |  |
||
| 2 | 90576906-01 | 1 | КОРПУС СТАТОРА | B9 | |
||
| 3 | 90607028 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | B9 | |||
| 4 | 330019-28 | 3 | ВИНТ | B9 | |
||
| 5 | 90561435 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | B9 | |
||
| 6 | 90562316 | 2 | РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА | B9 | |
||
| 7 | 90580750 | 1 | ЩЁТКА | B9 | |
||
| 8 | 330019-64 | 2 | ВИНТ | B9 | |
||
| 9 | 90577573 | 1 | СТАТОР В СБОРЕ | B9 | |||
| 10 | 90580752 | 1 | ЯКОРЬ В СБОРЕ | Inc 11+12 | B9 |  |
|
| 11 | 90565402 | 1 | КОЛПАЧОК | B9 | |
||
| 12 | 574853-08 | 1 | ПОДШИПНИК | B9 | |
||
| 13 | 90562519 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | B9 | |
||
| 14 | 90566153 | 1 | КОРПУС | B9 | |
||
| 15 | 90568551 | 2 | ВИНТ | B9 | |
||
| 16 | 330019-13 | 4 | ВИНТ | M4X19 T20 | B9 | |
|
| 17 | 90563648 | 1 | КОРПУС РЕДУКТОРА | B9 | |
||
| 18 | 90564578 | 1 | БАШМАК В СБОРЕ | B9 | |
||
| 19 | 90569120 | 2 | ВИНТ | B9 | |
||
| 20 | 330019-03 | 6 | ВИНТ | B9 | |
||
| 21 | 330045-45 | 4 | ВИНТ | B9 | |
||
| 22 | 90563826 | 2 | ОПОРНАЯ ПЛИТА ПОДШИПНИКА | B9 | |
||
| 23 | 90563824 | 1 | ДЕРЖАТЕЛЬ ПОДШИПНИКА | B9 | |
||
| 24 | 90564572 | 1 | ВАЛ В СБОРЕ | B9 | |
||
| 25 | 90570989 | 1 | ВАЛ | B9 | |
||
| 26 | 90562333 | 1 | ПРУЖИНА | B9 | |
||
| 27 | 90562334 | 1 | ВТУЛКА | B9 | |
||
| 28 | 90570102 | 1 | ШТИФТ | B9 | |
||
| 29 | 90562314 | 1 | ШТИФТ | B9 | |
||
| 30 | 90562332 | 1 | ФЛАНЕЦ | B9 | |
||
| 31 | 616037-00 | 4 | ВИНТ | B9 | |
||
| 32 | 90563820 | 1 | УПОРНАЯ ПЛАСТИНА | B9 | |
||
| 33 | 385238-00 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | B9 | |
||
| 34 | 622484-00 | 2 | ВИНТ | M4x16 THD FMG | B9 | |
|
| 35 | 582717-00 | 1 | ШАЙБА | B9 | |
||
| 36 | 90564577 | 1 | ШЕСТЕРНЯ В СБОРЕ | B9 | |
||
| 37 | 90619497 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | B9 | |
||
| 38 | 90578995-52 | 1 | КОМПЛЕКТ ПРОВОДОВ | B9 | |
||
| 39 | 90568607 | 1 | КОНДЕНСАТОР | B9 | |
||
| 40 | 330019-12 | 4 | ВИНТ | B9 | |
||
| 41 | 330019-13 | 4 | ВИНТ | M4X19 T20 | B9 | |
|
| 42 | N542553 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | B9 | |
||
| 42 | N542553 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | B9 | |
||
| 43 | 330019-01 | 2 | ВИНТ, ВРЕМ. | M3.63 x 9.5mm T15 | B9 | |
|
| 44 | 329301-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | B9 | |
||
| 45 | 90563353 | 1 | ВЫКЛЮЧАТЕЛЬ | B9 | |
||
| 46 | 488808-00 | 1 | СТОПОРНАЯ ШАЙБА | BDMS200 | B9 | |
|
| 47 | 099361-10 | 1 | ШАЙБА | B9 | |
