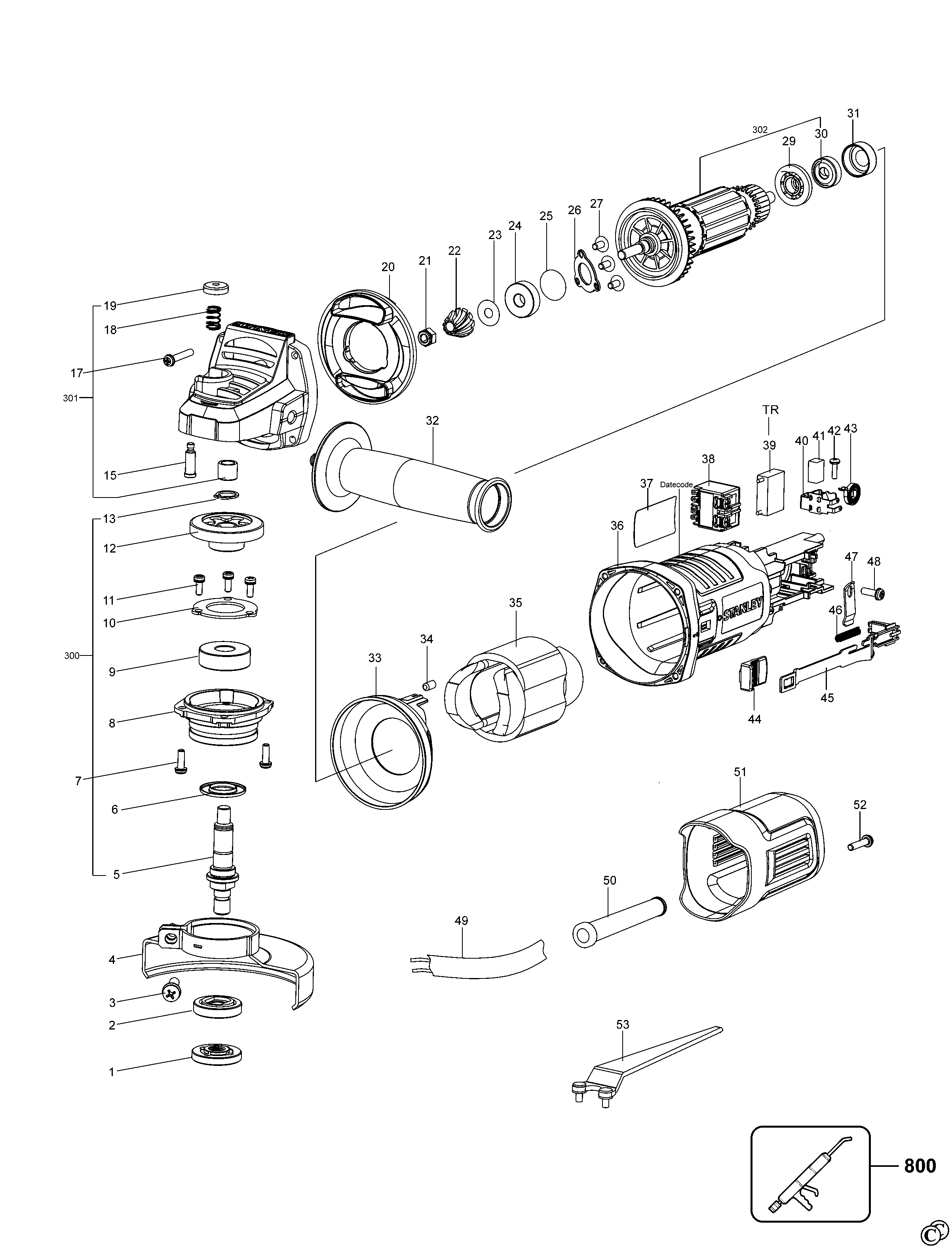

STGS9115 РУЧНАЯ МАШИНА ДЛЯ ШЛИФОВАНИЯ ПОД УГЛОМ Type 3 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N862877 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | RU |  |
||
| 2 | N803471 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | RU | |
||
| 3 | N866043 | 1 | ВИНТ | RU | |
||
| 4 | 4140304601 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | RU | |
||
| 5 | N746578 | 1 | ШПИНДЕЛЬ | RU | |
||
| 6 | N494772 | 1 | КРЫШКА | RU | |
||
| 7 | 49209042 | 4 | ВИНТ | RU |  |
||
| 8 | N866050 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | RU | |
||
| 9 | 49111017 | 1 | ПОДШИПНИК | RU | |
||
| 10 | N787677 | 1 | ОПОРНАЯ ПЛИТА ПОДШИПНИКА | RU | |
||
| 11 | 49203006 | 3 | ВИНТ | 4 x 10 mm; 4*10 | RU | |
|
| 12 | N802377 | 1 | ШЕСТЕРНЯ | RU | |
||
| 13 | N851381 | 1 | СТОПОРНОЕ КОЛЬЦО | RU | |
||
| 15 | N743788 | 1 | СТОПОРНЫЙ ШТИФТ | RU | |
||
| 17 | N802853 | 4 | ВИНТ | RU | |
||
| 18 | 4140308003 | 1 | ПРУЖИНА | RU | |
||
| 19 | 4140301012 | 1 | БЛОКИРОВОЧНАЯ КНОПКА | RU | |
||
| 20 | N726572 | 1 | ОТРАЖАТЕЛЬ | RU | |||
| 21 | N867028 | 1 | ГАЙКА | RU | |
||
| 22 | N802378 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | RU | |
||
| 23 | 4140304012 | 1 | ШАЙБА | 6 x 16.5 x 0.2 mm; 6*16.5*0.2 | RU | |
|
| 24 | N793193 | 1 | ПОДШИПНИК | RU | |
||
| 25 | N880529 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | RU | |
||
| 26 | N826429 | 1 | ОПОРНАЯ ПЛИТА ПОДШИПНИКА | RU | |
||
| 27 | N826930 | 3 | ВИНТ | RU | |
||
| 29 | 4140301009 | 1 | ИЗОЛИРУЮЩАЯ ШАЙБА | RU | |
||
| 30 | N793199 | 1 | ПОДШИПНИК | RU | |
||
| 31 | 4140303002 | 1 | ВТУЛКА ПОДШИПНИКА | RU | |
||
| 32 | N865425 | 1 | БОКОВАЯ РУЧКА | RU | |
||
| 33 | N757714 | 1 | ОТРАЖАТЕЛЬ | RU | |
||
| 34 | 4240203008 | 1 | РЕЗИНА | PIN | RU | |
|
| 35 | N794274 | 1 | СТАТОР В СБОРЕ | RU | |
||
| 36 | N703582 | 1 | КОРПУС СТАТОРА | RU | |
||
| 37 | N857623 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | RU | |
||
| 38 | N622597 | 1 | ВЫКЛЮЧАТЕЛЬ | RU | |
||
| 40 | N767128 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | RU | |
||
| 41 | N875914 | 1 | ПАРА ЩЁТОК | RU | |
||
| 42 | N703582 | 2 | КОРПУС СТАТОРА | RU | |
||
| 43 | 4140308002 | 1 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | RU | |
||
| 44 | 4141401003 | 1 | КНОПКА | RU | |
||
| 45 | N745222 | 1 | ЗВЕНО РЫЧАГА | RU | |
||
| 46 | 4140308001 | 1 | ПРУЖИНА | RU | |
||
| 47 | 4140301013 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | RU | |
||
| 48 | 49206016 | 1 | ВИНТ | self-tapping 4*12; self-tapping 4x12 mm | RU | |
|
| 49 | Z49306009-1 | 1 | КОМПЛЕКТ ПРОВОДОВ | RU | |
||
| 50 | N802854 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | RU | |
||
| 51 | N703584 | 1 | ТОРЦЕВАЯ КРЫШКА | RU | |||
| 52 | 60302010 | 1 | СТАТОР В СБОРЕ | RU | |
||
| 53 | 4140304608 | 1 | НАБОР ГАЕЧНЫХ КЛЮЧЕЙ | RU | |
||
| 300 | N909281 | 1 | ВЫХОДНОЙ ВАЛ В СБОРЕ | RU | |
||
| 301 | N875885 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | RU | |
||
| 302 | N910746 | 1 | ЯКОРЬ В СБОРЕ | RU | |
||
| 800 | N910760 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 12G | RU |
