KD795RE УДАРНАЯ ДРЕЛЬ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу

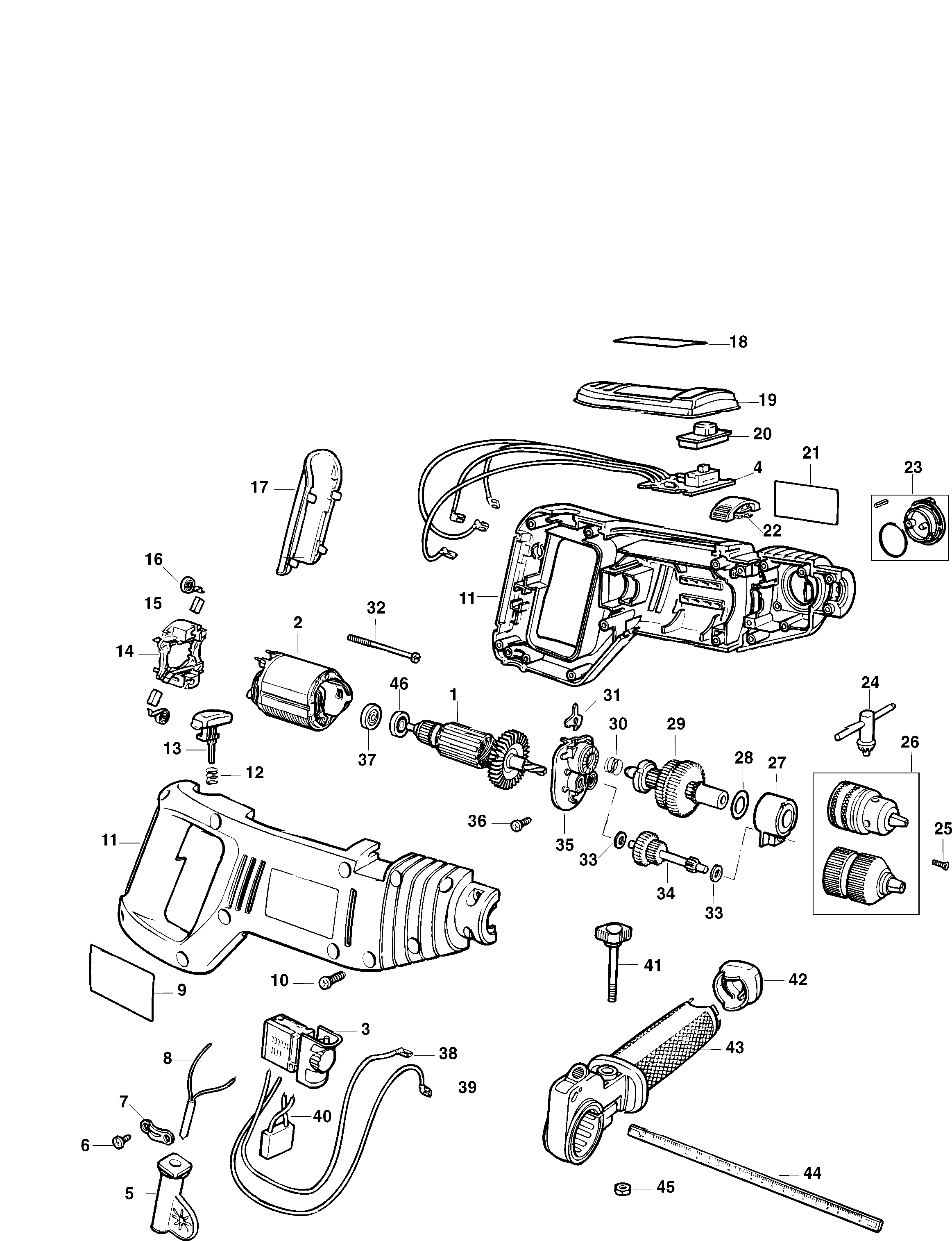

| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 806541-00 | 1 | ЯКОРЬ В СБОРЕ | TYPE 1 | KR | ||
| 1 | 806541-03 | 1 | ЯКОРЬ В СБОРЕ | TYPE 2 | KR | ||
| 2 | 798832-04 | 1 | СТАТОР | TYPE 2 | KR | ||
| 2 | 798832-01 | 1 | СТАТОР В СБОРЕ | TYPE 1 | KR | ||
| 3 | 807440-01 | 1 | РЕГУЛИРУЕМЫЙ ВЫКЛЮЧАТЕЛЬ | KR | |||
| 4 | 808239-00 | 1 | ПЕЧАТНАЯ ПЛАТА В СБОРЕ | KR | |||
| 5 | 770236 | 1 | ЗАЩИТНОЕ УСТРОЙСТВО | RE | KR |  |
|
| 5 | 770235 | 1 | ЗАЩИТНОЕ УСТРОЙСТВО | CRE | KR | |
|
| 6 | 821057 | 1 | ВИНТ | No 6 x 12.7mm | KR | |
|
| 7 | 821070 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | KR |  |
||
| 8 | 330080-03 | 1 | КОМПЛЕКТ ПРОВОДОВ | KR | |
||
| 10 | 809961 | 13 | ВИНТ | KR | |
||
| 11 | 806526 | 1 | СОСТАВНАЯ ЧАСТЬ КОРПУСА | KR | |||
| 12 | 748158 | 1 | ПРУЖИНА | KR | |
||
| 13 | 806528 | 1 | КНОПКА БЛОКИРОВКИ | KR | |||
| 14 | 806486-00 | 1 | КОЛЬЦЕВАЯ ЩЁТОЧНАЯ ТРАВЕРСА | KR | |||
| 15 | 806681 | 2 | ЩЁТКА | KR | |
||
| 16 | 808527-00 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | KR | |||
| 17 | 806161 | 1 | ЗАХВАТ | KR | |||
| 19 | 808168 | 1 | ВСТАВКА | KR | |||
| 20 | 808176 | 1 | ПРИВОД | KR | |||
| 21 | 806539-01 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | CRE TYPE 1 | KR | ||
| 21 | 806539-07 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | CRE TYPE 2 | KR | ||
| 21 | 806539-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | RE TYPE 1 | KR | ||
| 21 | 371798-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | RE TYPE 2 | KR | ||
| 22 | 806540 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | KR | |||
| 23 | 806561-49 | 1 | РУЧКА В СБОРЕ | KR | |||
| 24 | 330034-08 | 1 | КЛЮЧ ЗАЖИМНОГО ПАТРОНА | RE | KR | |
|
| 25 | 798796 | 1 | ВИНТ | KR | |||
| 26 | 5140071-68 | 1 | ЗАЖИМНОЙ ПАТРОН 13ММ | RE | KR | |
|
| 26 | 583096-02 | 1 | ЗАЖИМНОЙ ПАТРОН В СБОРЕ | CRE | KR | |
|
| 27 | 377769-00 | 1 | ПОДШИПНИК В СБОРЕ | KR | |||
| 28 | 807629 | 1 | ШАЙБА | KR | |||
| 29 | 806555-49 | 1 | ВЫХОДНОЙ ВАЛ | KR | |||
| 30 | 807630 | 1 | ПРУЖИНА | KR | |||
| 31 | 798815 | 1 | УПОРНАЯ ПЛАСТИНА | KR | |||
| 32 | 812751 | 2 | ВИНТ, ВРЕМ. | KR | |||
| 33 | 807631 | 2 | ШАЙБА | KR | |||
| 34 | 807180-49 | 1 | ВНУТРЕННИЙ ВАЛ В СБОРЕ | KR | |||
| 35 | 806569 | 1 | ПОДШИПНИК В СБОРЕ | KR | |||
| 36 | 809961 | 2 | ВИНТ | KR | |
||
| 37 | 812970 | 1 | ДЕРЖАТЕЛЬ РЕЗИНОВЫЙ | KR | |
||
| 38 | 806961 | 1 | ПРОВОД | KR | |||
| 39 | 806927 | 1 | ПРОВОД | KR | |||
| 40 | 807745 | 1 | КОНДЕНСАТОР | KR | |
||
| 41 | 798858 | 1 | БОЛТ | KR | |||
| 42 | 798867 | 1 | КОЛПАЧОК | KR | |||
| 43 | 806542 | 1 | РУЧКА В СБОРЕ | KR | |||
| 44 | 798846-00 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | KR | |||
| 45 | 807369 | 1 | ГАЙКА | KR | |||
| 46 | 330003-02 | 1 | ПОДШИПНИК | KR | |
