KD353C ДРЕЛЬ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу

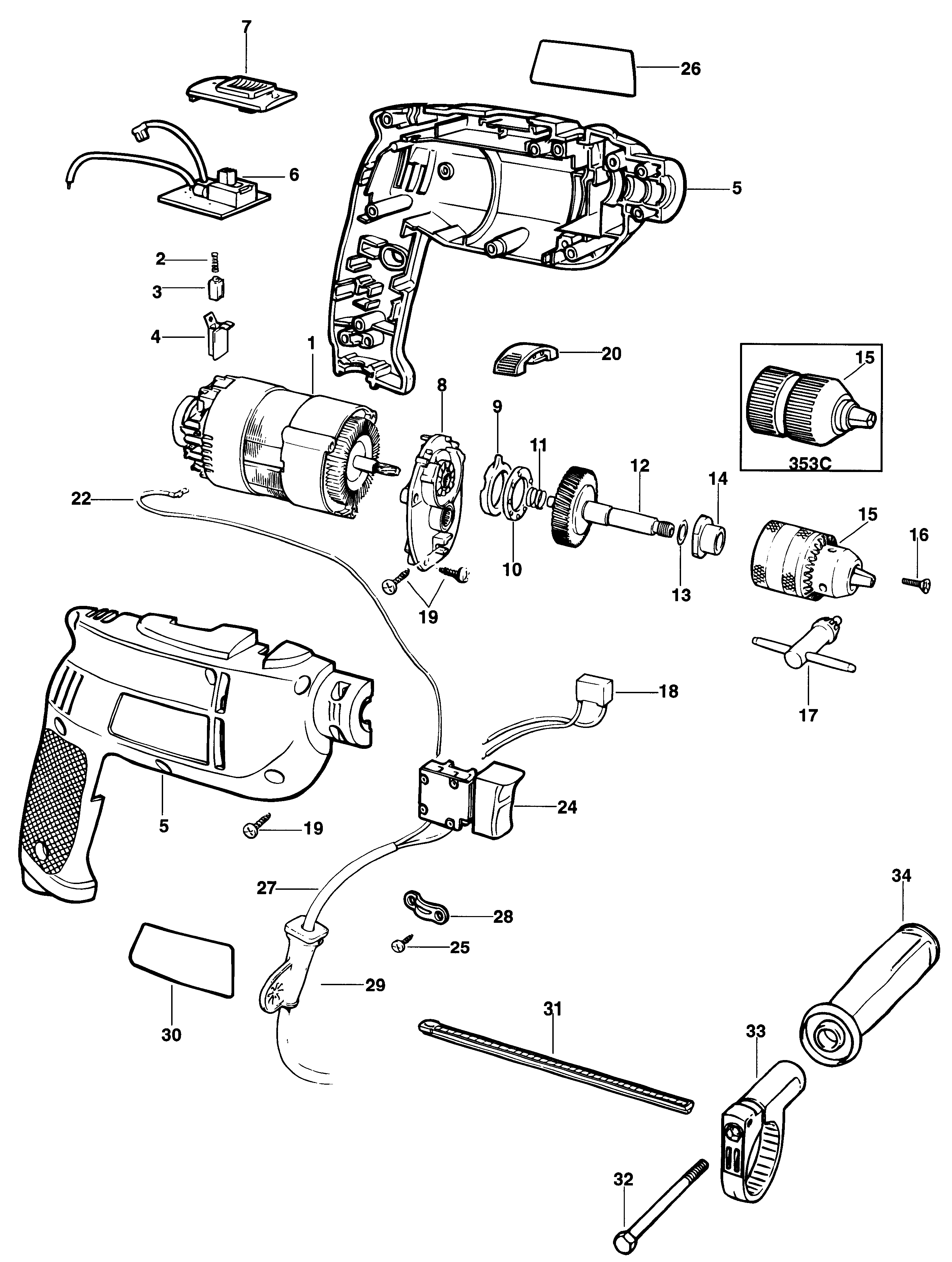

| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 376913-05 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ | TW ONLY | TW | ||
| 2 | 847709 | 2 | ПРУЖИНА | TW | |||
| 3 | 376143 | 2 | ЩЁТКА | TW | |||
| 4 | 812738 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | TW | |||
| 5 | 808362 | 1 | СОСТАВНАЯ ЧАСТЬ КОРПУСА | TW | |||
| 6 | 808367-01 | 1 | ВЫКЛЮЧАТЕЛЬ | TW ONLY | TW | ||
| 6 | 808367-00 | 1 | ВЫКЛЮЧАТЕЛЬ | TW | |||
| 7 | 808369-01 | 1 | ПРИВОД | TW | |||
| 8 | 823782 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | TW | |||
| 9 | 812962 | 1 | КОЛЬЦО | TW | |||
| 10 | 892261 | 1 | ПОДШИПНИК | TW |  |
||
| 11 | 821986 | 1 | ПРУЖИНА | TW | |||
| 12 | 747323-49 | 1 | ШПИНДЕЛЬ В СБОРЕ | TW | |
||
| 13 | 812979 | 1 | УПОРНАЯ ШАЙБА | TW | |||
| 14 | 812973 | 1 | ПОДШИПНИК | TW | |||
| 15 | 586589-00L | 1 | БЕСКЛЮЧЕВОЙ ПАТРОН | KD353C | TW |  |
|
| 15 | 330033-23 | 1 | ЗАЖИМНОЙ ПАТРОН 13ММ | KD352 | TW | |
|
| 15 | 330033-23 | 1 | ЗАЖИМНОЙ ПАТРОН 13ММ | KD353 | TW | |
|
| 16 | 805434 | 1 | ВИНТ СПЕЦИАЛЬНЫЙ | TW | |
||
| 17 | 330034-07 | 1 | КЛЮЧ ЗАЖИМНОГО ПАТРОНА | KD352 | TW | |
|
| 17 | 330034-07 | 1 | КЛЮЧ ЗАЖИМНОГО ПАТРОНА | KD353 | TW | |
|
| 18 | 793192 | 1 | КОНДЕНСАТОР В СБОРЕ | TW | |||
| 19 | 809961 | 11 | ВИНТ | TW | |
||
| 20 | 808370 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | TW | |||
| 22 | 371667 | 1 | ПРОВОД | TW ONLY | TW | ||
| 22 | 822215 | 1 | ПРОВОД | TW | |||
| 24 | 808365-01 | 1 | ВЫКЛЮЧАТЕЛЬ | TW ONLY | TW | ||
| 24 | 808365-00 | 1 | ВЫКЛЮЧАТЕЛЬ | TW | |||
| 25 | 821057 | 2 | ВИНТ | No 6 x 12.7mm | TW | |
|
| 26 | 808371-10 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KD353 | TW | ||
| 27 | 805389 | 1 | КОМПЛЕКТ ПРОВОДОВ | TW | |||
| 28 | 821070 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | TW | |
||
| 29 | 770235 | 1 | ЗАЩИТНОЕ УСТРОЙСТВО | TW | |
||
| 31 | 808401 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | TW | |||
| 32 | 813918 | 1 | ВИНТ | TW | |
||
| 33 | 808405 | 1 | ЗАЖИМ | TW | |||
| 34 | 808402 | 1 | БОКОВАЯ РУЧКА | TW |
