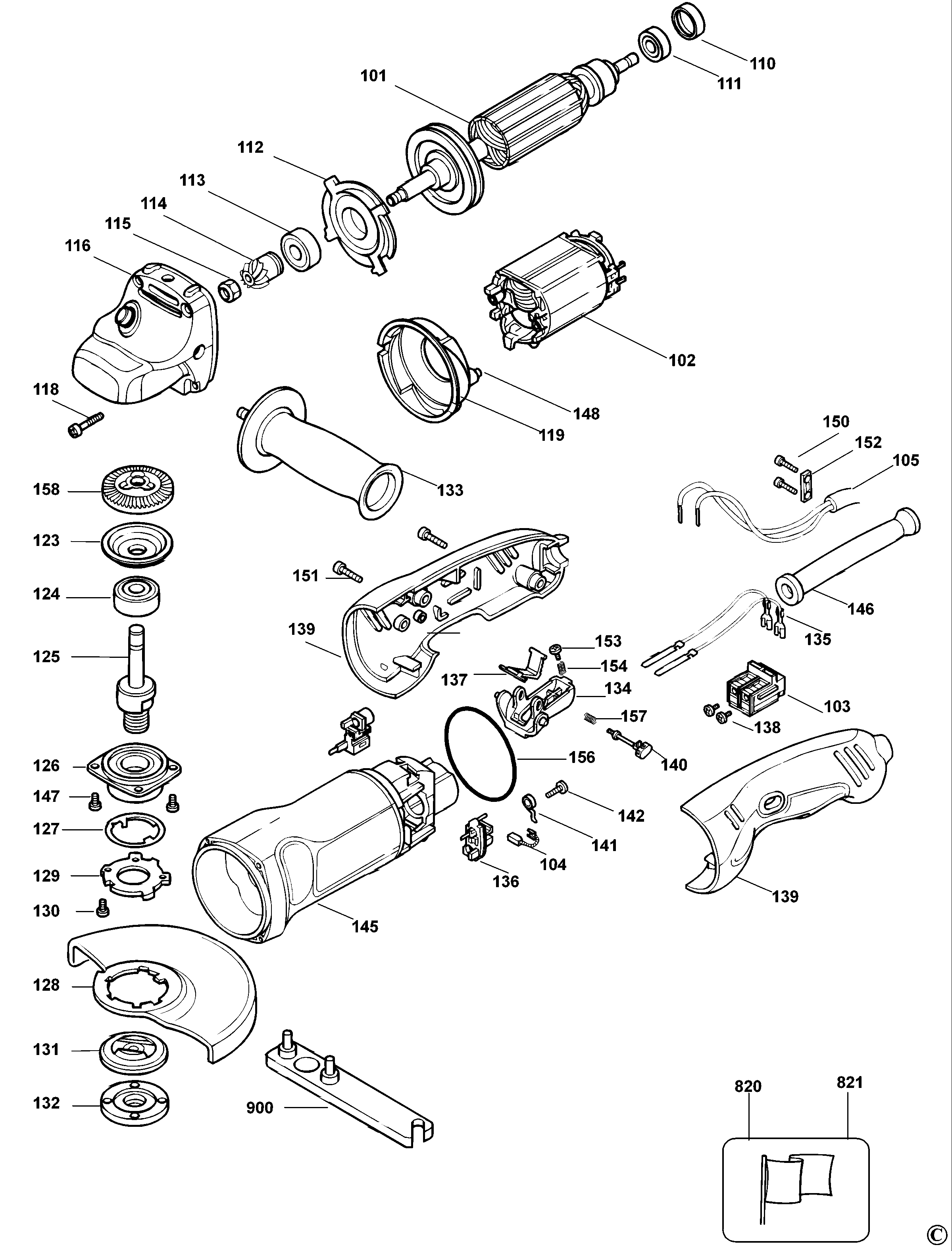

KG88 РУЧНАЯ МАШИНА ДЛЯ ШЛИФОВАНИЯ ПОД УГЛОМ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 102 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 103 | 578957-01 | 1 | ВЫКЛЮЧАТЕЛЬ | JP | |||
| 104 | 949647-01 | 2 | BRUSH 115V | NON CUT OFF | JP | ||
| 105 | 562226-47 | 1 | КОМПЛЕКТ ПРОВОДОВ | JP |  |
||
| 110 | 930275-00 | 1 | ВТУЛКА | JP |  |
||
| 111 | 573119-02 | 1 | ПОДШИПНИК | JP | |
||
| 112 | 401622-01 | 1 | ФЛАНЕЦ | JP | |
||
| 113 | 573119-00 | 1 | ПОДШИПНИК | 8x22x7 - 608 2RS | JP | ||
| 114 | 945592-01 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | JP | |
||
| 115 | 945292-00 | 1 | ГАЙКА | JP | |
||
| 116 | 572166-01 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | JP | |
||
| 118 | 562097-10 | 4 | ВИНТ | JP | |
||
| 119 | 401623-00 | 1 | ОТРАЖАТЕЛЬ | JP | |
||
| 123 | 403156-00 | 1 | ФЛАНЕЦ | JP | |||
| 124 | 573119-01 | 1 | ПОДШИПНИК | JP | |
||
| 125 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 126 | 574119-00 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | JP | |||
| 127 | 393576-00 | 1 | КОЛЬЦО | JP | |
||
| 128 | 944675-00 | 1 | ЗАЩИТНЫЙ КОЖУХ | JP | |
||
| 129 | 605415-00 | 1 | ПРИЖИМНАЯ ПЛАНКА | JP | |||
| 130 | 562160-00 | 3 | ВИНТ | JP | |
||
| 131 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 132 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 133 | 573115-00 | 1 | БОКОВАЯ РУЧКА | JP | |
||
| 134 | 575625-02 | 1 | КУРОК ВЫКЛЮЧАТЕЛЯ | JP | |||
| 135 | 574155-04 | 2 | ВЫВОДНОЙ ПРОВОД | JP | |
||
| 136 | 395985-01 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | JP | |
||
| 137 | 572169-00 | 1 | РЫЧАГ РАЗБЛОКИРОВКИ | JP | |
||
| 138 | 562097-13 | 2 | ВИНТ | JP | |
||
| 139 | 573208-04 | 1 | РУЧКА В СБОРЕ | JP | |||
| 140 | 572170-00 | 1 | КНОПКА БЛОКИРОВКИ | JP | |
||
| 141 | 562204-00 | 2 | ПРУЖИНА | JP | |
||
| 142 | 562097-00 | 2 | ВИНТ | JP | |
||
| 145 | 573211-01 | 1 | КОРПУС | JP | |||
| 146 | 573058-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | JP | |||
| 147 | 562160-01 | 4 | ВИНТ | JP | |||
| 148 | 949638-01 | 2 | АМОРТИЗАТОР | JP | |
||
| 150 | 562097-00 | 2 | ВИНТ | JP | |
||
| 151 | 562097-05 | 2 | ВИНТ | JP | |
||
| 152 | 930103-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | JP | |
||
| 153 | 575460-00 | 1 | ВИНТ | JP | |
||
| 154 | 575461-00 | 1 | ПРУЖИНА | JP | |
||
| 156 | 393799-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | JP | |||
| 157 | 574113-00 | 1 | ПРУЖИНА | JP | |||
| 158 | 391489-00 | 1 | ШЕСТЕРНЯ | JP | |||
| 820 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 821 | 569036-00 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | B&D Blank | JP | |
|
| 900 | 560462-00 | 1 | СПЕЦИАЛЬНЫЙ ГАЕЧНЫЙ КЛЮЧ | JP |
