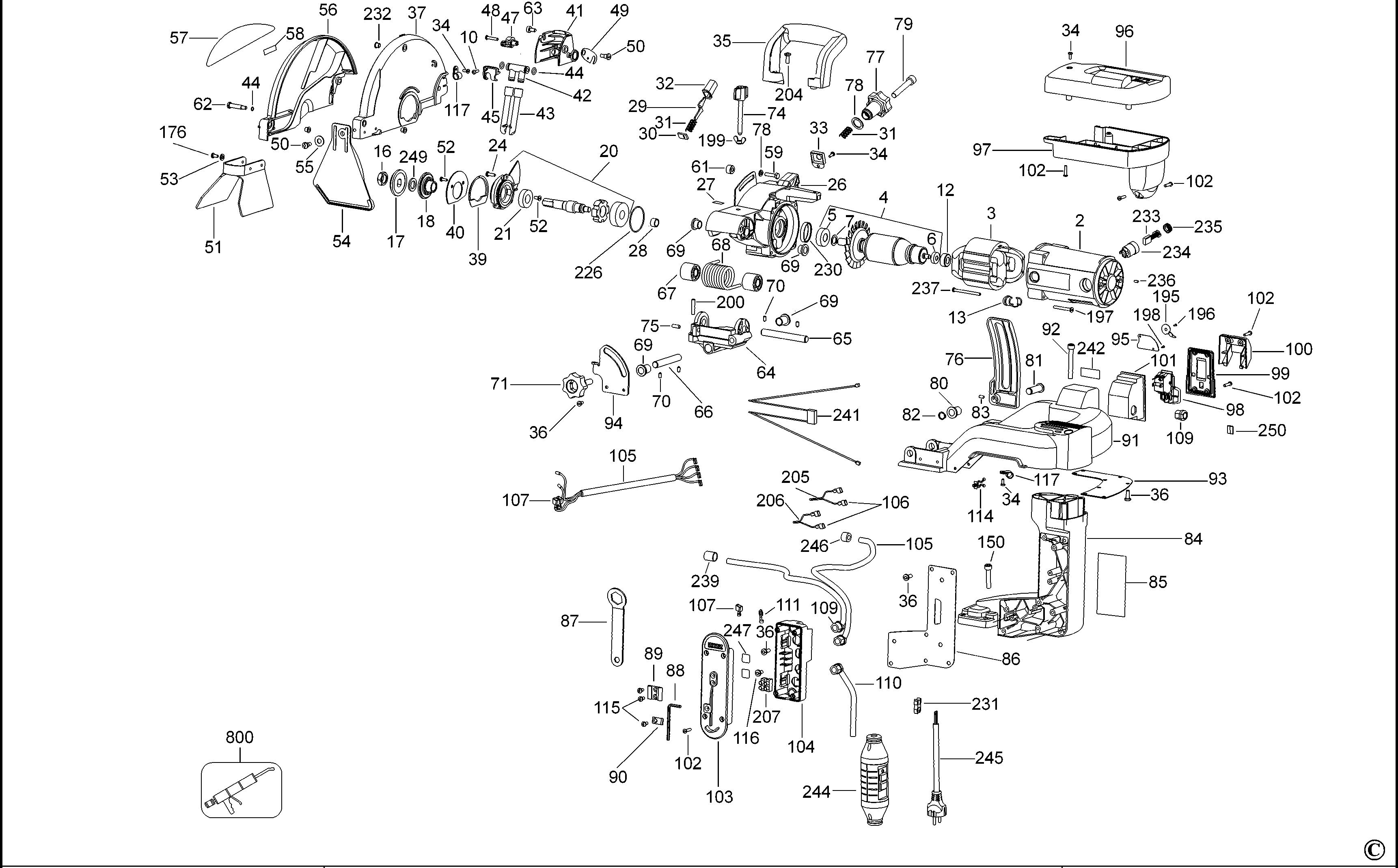

D24000 MOZAIKLAP-VÁGÓ Type 1 | Rajzok
Dokumentumok
Parts List
Kérjük, használja a legördülő menüt, mert egyes termékekhez több rajz is tartozik
Nyomtatásbarát
Teljes oldal megtekintése
| Tételszám | Termékszám | Mennyiség …-ként | Termék megnevezése | General Description | Más információ | Piacok | Termék státusza | Jellemző ár |
|---|---|---|---|---|---|---|---|---|
| 2 | 5140024-35 | 1 | MEZŐ-TOK | QS | 7128.00 HUF | |||
| 3 | 5140028-03 | 1 | FIELD SA 230V | 230V | QS |  |
22187.00 HUF | |
| 4 | 5140028-02 | 1 | ARMATURE 230V | 230V | QS | |
90897.00 HUF | |
| 5 | 605040-27 | 1 | CSAPÁGY | QS | |
686.00 HUF | ||
| 6 | N043347 | 1 | CSAPÁGY | QS | |
835.00 HUF | ||
| 7 | 398605-00 | 1 | RÖGZÍTŐELEM | QS | |
224.00 HUF | ||
| 10 | 618303-00 | 2 | CSAVAR | M4.55 X 13 | QS | |
224.00 HUF | |
| 12 | 609970-00 | 1 | SZIGETELŐ PERSELY | QS | |
224.00 HUF | ||
| 13 | 682149-00 | 1 | PERSELY | QS | |
686.00 HUF | ||
| 16 | 616755-00 | 1 | ANYA | ARBOR | QS | |
362.00 HUF | |
| 17 | 612689-00 | 1 | ALÁTÉT KÜLSŐ KAPOCS | QS |  |
746.00 HUF | ||
| 18 | 612690-00 | 1 | ALÁTÉT BELSŐ KAPOCS | QS | |
6399.00 HUF | ||
| 20 | 612692-00 | 1 | SEBVÁLTÓHÁZ FEDÉL SA | QS | |
15090.00 HUF | ||
| 21 | 330003-29 | 1 | BEARING,BALL | QS | |
2058.00 HUF | ||
| 24 | 618302-03 | 15 | CSAVAR | M5 X 16 | QS | |
252.00 HUF | |
| 26 | 627524-00 | 1 | KAR | INCL 28 AND 69 | QS | |
17148.00 HUF | |
| 26 | 627524-00 | 1 | KAR | QS | |
17148.00 HUF | ||
| 27 | 618132-00 | 1 | CÍMKE | DEPTH STOP | QS | |
224.00 HUF | |
| 28 | 330004-06 | 1 | CSAPÁGYTŰ | QS | |
507.00 HUF | ||
| 29 | 612698-00 | 1 | ORSÓ-ZÁR | QS | |
626.00 HUF | ||
| 30 | 618568-00 | 1 | NEMEZ TÖMÍTÉS | QS | |
302.00 HUF | ||
| 31 | 398736-00 | 2 | RÚGÓ | QS | |
224.00 HUF | ||
| 32 | 616758-00 | 1 | ZÁRGOMB | SPINDLE LOCK | QS | |
252.00 HUF | |
| 33 | 612701-00 | 1 | BÉLÉS | WEAR | QS | |
252.00 HUF | |
| 34 | 618302-00 | 5 | CSAVAR | M4 X 10 | QS | |
224.00 HUF | |
| 35 | 612702-00 | 1 | HANDLE | QS | |
3459.00 HUF | ||
| 36 | 618302-06 | 17 | CSAVAR | M6 X 16 | QS | |
423.00 HUF | |
| 37 | 624451-00 | 1 | FEDÉL | BLADE | INCL 232 | QS | |
23202.00 HUF |
| 38 | 148608-01 | 5 | BETÉT | M6 STAINLESS | QS | |
626.00 HUF | |
| 39 | 612704-00 | 1 | PERSELY | QS | |
362.00 HUF | ||
| 40 | 612705-00 | 1 | RÖGZÍTŐELEM | QS | |
1074.00 HUF | ||
| 41 | 612768-00 | 1 | ORR | QS | |
984.00 HUF | ||
| 42 | 612771-00 | 1 | SZELEP | MANIFOLD | QS | |
302.00 HUF | |
| 43 | 613462-00 | 2 | FÚVÓKA | QS | |
362.00 HUF | ||
| 44 | 618353-00 | 4 | O-GYŰRŰ | QS | |
252.00 HUF | ||
| 45 | 612773-00 | 1 | TÁNYÉR | NOZZLE CLAMP | QS | |
302.00 HUF | |
| 47 | 612774-00 | 1 | KAR | QS | |
302.00 HUF | ||
| 48 | 618303-02 | 1 | CSAVAR | M4.55 X 25 | QS | |
224.00 HUF | |
| 49 | 612728-00 | 1 | RÖGZÍTŐELEM | QS | |
746.00 HUF | ||
| 50 | 618369-00 | 11 | CSAVAR | SHOULDER | QS | |
423.00 HUF | |
| 51 | 612776-00 | 1 | CSAPPANTYÚ | SIDE | QS | |
1670.00 HUF | |
| 52 | 618302-02 | 13 | CSAVAR | M5 X 10 | QS | |
252.00 HUF | |
| 53 | 618540-00 | 10 | ALÁTÉT | SS | QS | |
224.00 HUF | |
| 54 | 612778-00 | 1 | HÁTSÓ SZÁRNY | QS | |
1521.00 HUF | ||
| 55 | 618540-01 | 1 | ALÁTÉT | SS | QS | |
302.00 HUF | |
| 56 | 618314-00 | 1 | FEDÉL | INCL. LABELS/INSERTS | QS | |
20279.00 HUF | |
| 57 | 395021-00 | 1 | CÍMKE | QS | |
746.00 HUF | ||
| 58 | 618136-00 | 1 | FIGYELMEZTETŐ TÁBLA | QS | |
224.00 HUF | ||
| 59 | 618304-00 | 1 | CSAVAR | M6 X 25 SS | QS | |
423.00 HUF | |
| 61 | 612707-00 | 1 | TÁVTARTÓ | QS | |
224.00 HUF | ||
| 62 | 618369-02 | 1 | CSAVAR | M6 SS SHOULDER | QS | |
507.00 HUF | |
| 63 | 618304-02 | 1 | CSAVAR | M6 12 SS MACH | QS | |
362.00 HUF | |
| 64 | 612669-00 | 1 | TRUNNION | ALSO ORDER ITEM 69 | QS | |
10474.00 HUF | |
| 65 | 612708-00 | 1 | CSUKLÓS TENGELY | QS | |
5934.00 HUF | ||
| 66 | 614031-00 | 1 | CSUKLÓS TENGELY | QS | |
6399.00 HUF | ||
| 67 | 612710-00 | 2 | TÁVTARTÓ | SPRING | QS | |
835.00 HUF | |
| 68 | 612711-00 | 1 | RÚGÓ | QS | |
2565.00 HUF | ||
| 69 | 612709-00 | 4 | PERSELY | QS | |
2565.00 HUF | ||
| 70 | 618305-00 | 4 | HERNYÓCSAVAR | M5 X 10 SS | QS | |
302.00 HUF | |
| 71 | 612712-00 | 1 | GOMB | BEVEL | QS | |
835.00 HUF | |
| 74 | 616763-00 | 1 | GOMB | QS | |
1521.00 HUF | ||
| 75 | 618305-02 | 2 | CSAVAR | M6 X 16 SS | QS | |
362.00 HUF | |
| 76 | 612671-00 | 1 | KONZOL | HEIGHT ADJUST | QS | |
3937.00 HUF | |
| 77 | 618069-00 | 1 | GOMB | QS | |
2058.00 HUF | ||
| 78 | 618540-02 | 1 | ALÁTÉT | SS | QS | |
356.00 HUF | |
| 79 | 623621-00 | 1 | CSAVAR | QS | |
1253.00 HUF | ||
| 80 | 612709-01 | 1 | PERSELY | QS | |
4354.00 HUF | ||
| 81 | 612717-00 | 1 | TŰ | QS | |
4354.00 HUF | ||
| 82 | 618542-00 | 1 | RÖGZÍTŐELEM | EXTERNAL RING | QS | |
356.00 HUF | |
| 83 | 618305-01 | 1 | CSAVAR | M5 X 5 | QS | |
252.00 HUF | |
| 84 | 618313-01 | 1 | OSZLOP | incl item 85 | QS | |
21280.00 HUF | |
| 85 | 632110-00 | 1 | FIGYELMEZTETŐ TÁBLA | QS | |
362.00 HUF | ||
| 86 | 612718-01 | 1 | TÁNYÉR | QS | |
1521.00 HUF | ||
| 87 | 616769-00 | 1 | VILLÁSKULCS | QS | |
1074.00 HUF | ||
| 88 | 98000-13 | 1 | HEX KEY 4 MM | ZINC | QS | |
302.00 HUF | |
| 89 | 147190-01 | 1 | CSIPTETŐ | QS | |
746.00 HUF | ||
| 90 | 618123-00 | 1 | CSIPTETŐ | QS | |
507.00 HUF | ||
| 91 | 612677-00 | 1 | TÁMASZTÁS | QS | |
28047.00 HUF | ||
| 91 | 627525-00 | 1 | TÁMASZTÁS | INC 80,95 AND 198 | QS | 41751.00 HUF | ||
| 92 | 616770-01 | 3 | CSAVAR | M8 X 1.25 SHOULDER | QS | |
1074.00 HUF | |
| 93 | 616771-00 | 1 | TÁNYÉR | QS | |
1253.00 HUF | ||
| 94 | 613811-00 | 1 | TÁNYÉR | QS | |
1253.00 HUF | ||
| 95 | 618133-00 | 1 | CÍMKE | BEVEL SCALE | QS | |
626.00 HUF | |
| 96 | 612722-00 | 1 | FEDÉL | QS | |
4354.00 HUF | ||
| 97 | 612724-00 | 1 | ZÁRÓKUPAK | QS | |
1521.00 HUF | ||
| 98 | N020198 | 1 | KAPCSOLÓ | QS | |
7128.00 HUF | ||
| 99 | 612784-01 | 1 | TÁNYÉR | SWITCH | QS | |
746.00 HUF | |
| 100 | 612726-01 | 1 | VEZETŐSZALAG | SWITCH | QS | |
626.00 HUF | |
| 101 | 612727-00 | 1 | KÖPENY | QS | |
835.00 HUF | ||
| 102 | 618303-01 | 28 | CSAVAR | M4.55 X 19 SS | QS | |
224.00 HUF | |
| 103 | 616772-00 | 1 | FEDÉL | QS | |
1253.00 HUF | ||
| 104 | 616773-00 | 1 | KÖPENY | POWERBOX | QS | |
1253.00 HUF | |
| 105 | 616774-00 | 1 | KÁBEL SA | QS | |
6399.00 HUF | ||
| 106 | 450212-00 | 4 | TERMINÁL | QS | |
356.00 HUF | ||
| 107 | 450213-00 | 6 | TERMINÁL | QS | |
252.00 HUF | ||
| 109 | 605155-00 | 5 | PERSELY | QS | |
224.00 HUF | ||
| 110 | 633302-00 | 1 | VEZETÉK | QS | |
8320.00 HUF | ||
| 111 | 053650-03 | 2 | TERMINÁL | Amp 41332 | QS | |
224.00 HUF | |
| 114 | 388301-00 | 1 | CSIPTETŐ | QS | |
252.00 HUF | ||
| 115 | 098102-10 | 3 | SCREW.TEMP | M4x10 FLATHD TAPTITE | QS | |
252.00 HUF | |
| 116 | 385865-00 | 2 | CSAVAR | QS | |
224.00 HUF | ||
| 117 | 619683-00 | 3 | KAPOCS | QS | |
224.00 HUF | ||
| 118 | 612775-00 | 1 | KONNEKTOR | 90 DEGREE ELBOW | QS | |
224.00 HUF | |
| 120 | 612673-00 | 1 | KERET | QS | |
15090.00 HUF | ||
| 121 | 617634-00 | 1 | TÁNYÉR | CLAMPING POSITION | QS | |
1521.00 HUF | |
| 122 | 617635-00 | 2 | TÁNYÉR | CLAMPING ANGLE | QS | |
686.00 HUF | |
| 123 | 618369-03 | 4 | CSAVAR | M8 SS SHOULDER | QS | |
746.00 HUF | |
| 124 | 618304-03 | 2 | CSAVAR | M6 X 30 SS MACH | QS | |
423.00 HUF | |
| 129 | 616767-00 | 4 | LÁB | QS | |
224.00 HUF | ||
| 131 | 612732-00 | 1 | NYOMTÁV | QS | |
13599.00 HUF | ||
| 132 | 617352-00 | 1 | BÉLÉS | QS | |
746.00 HUF | ||
| 133 | 612777-00 | 1 | KUPAK | QS | |
356.00 HUF | ||
| 134 | 612854-00 | 1 | KUPAK | QS | |
356.00 HUF | ||
| 136 | 612733-00 | 1 | VEZETŐRÚD | QS | |
10474.00 HUF | ||
| 137 | 627522-00 | 1 | BLOKK | V; | INCL 38 | V | QS | |
3459.00 HUF |
| 137 | 627522-00 | 4 | BLOKK | V; | QS | |
3459.00 HUF | |
| 138 | 613465-00 | 1 | HENGER | QS | |
1849.00 HUF | ||
| 139 | 612735-00 | 1 | CSAVAR | QS | |
3937.00 HUF | ||
| 140 | 618541-00 | 1 | RÖGZÍTŐELEM | EXTERNAL RING | QS | |
362.00 HUF | |
| 141 | 618304-01 | 4 | CSAVAR | M6 X 14 SS | QS | |
252.00 HUF | |
| 142 | 612737-00 | 1 | NYOMTÁV | NON GUIDING | QS | |
5934.00 HUF | |
| 143 | 618302-07 | 4 | CSAVAR | M8 X 12 | QS | |
626.00 HUF | |
| 144 | 612738-00 | 2 | KONZOL | QS | |
984.00 HUF | ||
| 146 | 612758-00 | 2 | CSAVAR | QS | |
1521.00 HUF | ||
| 147 | 146753-00 | 2 | PERSELY | QS | |
224.00 HUF | ||
| 148 | 620468-00 | 1 | CSAVAR | QS | |
626.00 HUF | ||
| 150 | 616770-00 | 4 | CSAVAR | SHOULDER | QS | |
984.00 HUF | |
| 151 | 618312-01 | 1 | ASZTAL | W/LABELS | QS | 82189.00 HUF | ||
| 152 | 000000-00 | 1 | MÁR NEM ELÉRHETŐ | QS | ||||
| 154 | 610707-00 | 2 | FIGYELMEZTETŐ TÁBLA | QS | |
224.00 HUF | ||
| 155 | 612741-00 | 3 | Vezető | ROLLER | QS | |
5252.00 HUF | |
| 157 | 612743-00 | 6 | TÁVTARTÓ | QS | |
1074.00 HUF | ||
| 158 | 330003-82 | 12 | CSAPÁGY | QS | |
1074.00 HUF | ||
| 159 | 618304-07 | 3 | CSAVAR | M4 X 4.5 MACH | QS | |
224.00 HUF | |
| 160 | 612745-00 | 3 | TENGELY | QS | |
3459.00 HUF | ||
| 161 | 618539-00 | 6 | MEGÁLLÍTÓ-ANYA | ELASTIC | QS | |
302.00 HUF | |
| 162 | 612746-00 | 1 | HENGER | QS | |
3459.00 HUF | ||
| 164 | 612742-00 | 6 | GÖRGŐ | QS | |
2565.00 HUF | ||
| 165 | 612748-00 | 3 | TÁVTARTÓ | QS | |
1074.00 HUF | ||
| 166 | 618304-05 | 3 | CSAVAR | M8 X 45 MACH | QS | |
686.00 HUF | |
| 167 | 612749-00 | 1 | TÁNYÉR | QS | |
302.00 HUF | ||
| 169 | 612752-00 | 1 | BEOSZTÁS | QS | |
1670.00 HUF | ||
| 171 | 616784-00 | 1 | KONZOL | LOCK ROD | QS | |
1253.00 HUF | |
| 172 | 617230-00 | 1 | RÚD | QS | |
2565.00 HUF | ||
| 173 | 616785-00 | 1 | CSAVAR | QS | |
1521.00 HUF | ||
| 174 | 612755-00 | 1 | KEFE | GROOVE | QS | |
2058.00 HUF | |
| 175 | 612756-00 | 2 | TARTÁLY | CART | QS | |
1253.00 HUF | |
| 176 | 618369-01 | 12 | CSAVAR | M5 SS SHOULDER | QS | |
224.00 HUF | |
| 177 | 612757-00 | 1 | KORONG | CUT INDICATOR | QS | |
1670.00 HUF | |
| 179 | 612739-00 | 1 | STOP | QS | |
984.00 HUF | ||
| 180 | 612759-00 | 1 | GYŰJTŐ | WATER | QS | |
5934.00 HUF | |
| 181 | 612687-00 | 1 | Vezető | EDGE | QS | 4742.00 HUF | ||
| 182 | 612761-00 | 1 | Vezető | 45 DEGREE | QS | |
6399.00 HUF | |
| 184 | 612716-00 | 2 | GOMB | QS | |
1074.00 HUF | ||
| 185 | 612763-00 | 1 | SZORÍTÓLÉC | QS | |
1074.00 HUF | ||
| 187 | 618697-00 | 1 | TÖMLŐ-MŰANYAG | PVC | QS | |
984.00 HUF | |
| 188 | 631599-00 | 1 | SZELEP | FLOW ADJUSTER | QS | |
1074.00 HUF | |
| 189 | 632102-00 | 1 | PUMPA SA | 230V/50HZ | ORD (2)107 & (1) 111 | QS | 41751.00 HUF | |
| 190 | 616779-00 | 1 | ADAPTER | 1/4 MPT | QS | |
1074.00 HUF | |
| 191 | 622978-00 | 1 | TÁLCA | W102,193,194,209,21 | QS | 43676.00 HUF | ||
| 192 | 612783-00 | 1 | TOLDÁS | REAR PAN | QS | |
10474.00 HUF | |
| 193 | 612786-00 | 1 | DUGÓ | W/CHAIN | QS | 2797.00 HUF | ||
| 194 | 618076-00 | 1 | TÁLCA | QS | |
4742.00 HUF | ||
| 195 | 623509-00 | 1 | MUTATÓ | BEVEL | QS | |
835.00 HUF | |
| 196 | 153460-06 | 1 | CSAVAR | SEMS | QS | |
252.00 HUF | |
| 197 | 618302-05 | 4 | CSAVAR | M5 X 40 SS | QS | |
356.00 HUF | |
| 198 | 13486-00 | 2 | CSAVAR | DRIVE | QS | |
224.00 HUF | |
| 199 | 613365-00 | 1 | SZÁRNYASANYA | QS | |
224.00 HUF | ||
| 200 | 618305-06 | 1 | CSAVAR | M8 X 30 | QS | |
224.00 HUF | |
| 204 | 618302-08 | 2 | CSAVAR | M6 X 25 SS | QS | |
507.00 HUF | |
| 205 | 624147-00 | 1 | LEAD BLACK | QS | |
1074.00 HUF | ||
| 206 | 624147-01 | 1 | VEZETÉK SA FEHÉR | QS | |
1074.00 HUF | ||
| 207 | 393520-00 | 1 | TERMINÁL BLOKK | QS | |
984.00 HUF | ||
| 209 | 623773-00 | 1 | VEZETÉK | QS | |
1074.00 HUF | ||
| 210 | 622977-00 | 3 | FEDÉL | QS | |
302.00 HUF | ||
| 211 | 618302-01 | 2 | CSAVAR | M4 X 12 SS | QS | |
224.00 HUF | |
| 212 | 618320-00 | 1 | TOLDÁS | QS | |
16283.00 HUF | ||
| 213 | 612753-00 | 1 | BEOSZTÁS | QS | |
2797.00 HUF | ||
| 214 | 623075-00 | 2 | TŰ | QS | 1253.00 HUF | |||
| 215 | 618539-01 | 2 | ANYA | QS | |
302.00 HUF | ||
| 216 | 623086-00 | 1 | BETÉT | M8 SS | QS | |
1253.00 HUF | |
| 217 | 623383-00 | 1 | KORONG | INSERT | QS | |
356.00 HUF | |
| 218 | 618302-09 | 4 | CSAVAR | M4 X 16 SS | QS | |
224.00 HUF | |
| 219 | 618540-03 | 2 | ALÁTÉT | SS | QS | |
224.00 HUF | |
| 220 | 624727-00 | 1 | TŰ | QS | |
224.00 HUF | ||
| 221 | 622976-00 | 1 | RETESZ | QS | |
686.00 HUF | ||
| 222 | 605365-00 | 1 | RÖGZÍTŐELEM | CLIP | QS | |
362.00 HUF | |
| 223 | 618302-10 | 1 | CSAVAR | M5 X 16 SS | QS | |
224.00 HUF | |
| 226 | 56122-00 | 1 | O-GYŰRŰ | QS | |
507.00 HUF | ||
| 227 | 618540-04 | 3 | ALÁTÉT | 6MM SS | QS | |
302.00 HUF | |
| 229 | 625913-00 | 1 | RÚGÓ | QS | |
224.00 HUF | ||
| 230 | 609971-00 | 1 | PERSELY | QS | |
224.00 HUF | ||
| 231 | 625745-00 | 1 | CSIPTETŐ | CORD | QS | |
252.00 HUF | |
| 232 | 148608-02 | 3 | BETÉT | QS | |
362.00 HUF | ||
| 233 | 5140028-04 | 2 | KEFE | QS | |
1253.00 HUF | ||
| 234 | 5140024-31 | 2 | KEFE-TARTÓ | QS | |
1670.00 HUF | ||
| 235 | 5140024-32 | 2 | KEFE-KUPAK | QS | |
302.00 HUF | ||
| 236 | 5140024-33 | 2 | CSAVAR | M4x10 | QS | |
224.00 HUF | |
| 237 | 5140024-34 | 2 | CSAVAR | M4.55x78 | QS | |
302.00 HUF | |
| 238 | 627857-00 | 3 | GÖRGŐ SA | QS | |
12406.00 HUF | ||
| 239 | 628348-00 | 1 | PERSELY | QS | |
224.00 HUF | ||
| 241 | 632106-00 | 1 | KONDENZÁTOR | QS | |
1521.00 HUF | ||
| 242 | 632109-00 | 1 | CÍMKE | SWITCH | QS | |
224.00 HUF | |
| 244 | 632097-00 | 1 | BIZTONSÁGI KAPCSOLÓ | QS | |
17148.00 HUF | ||
| 245 | 633328-00 | 1 | CORDSET (EURO) | QS | |
2797.00 HUF | ||
| 246 | 388414-00 | 1 | SZIGETELŐ PERSELY | FERRITE CORE | QS | |
835.00 HUF | |
| 247 | 632108-00 | 1 | CÍMKE | GROUND | QS | |
224.00 HUF | |
| 248 | 627036-00 | 1 | DUGÓ | PLASTIC | QS | |
362.00 HUF | |
| 249 | 152636-00 | 1 | VÁGÓÉL TARTÓ | QS | |
626.00 HUF | ||
| 250 | 634968-00 | 1 | DUGÓ | QS | |
252.00 HUF | ||
| 251 | 612688-00 | 1 | VEZETŐ SA | QS | 11809.00 HUF | |||
| 253 | 496555-00 | 1 | SZŰRŐ | QS | |
2565.00 HUF | ||
| 254 | 5140058-96 | 1 | TÖMÍTÉS | QS | |
835.00 HUF | ||
| 255 | 5140058-97 | 1 | FEDÉL | QS | |
5252.00 HUF | ||
| 256 | 330019-14 | 1 | CSAVAR | QS | |
224.00 HUF | ||
| 800 | 5140061-28 | 1 | KENŐZSÍR | QS | |
7128.00 HUF |
* Az árak irányárak melyek esetenként változhatnak, és nem tartalmazzák az ÁFA-t és a szállítás költségeit. Fenntartjuk magunknak a jogot, hogy az árakat és a feltételeket előzetes értesítés nélkül megváltoztassuk.
