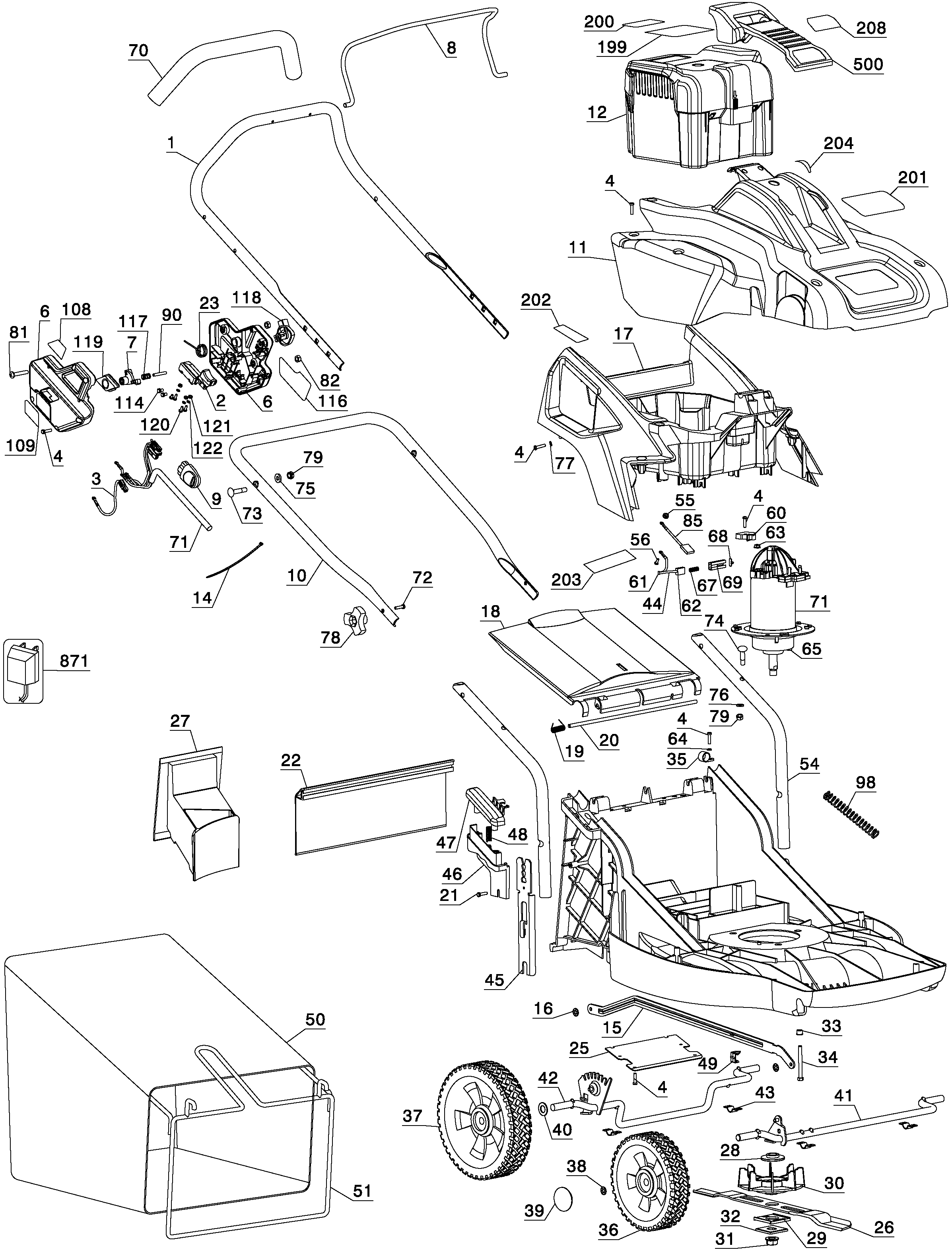

GRC4700 36V MOWER Type 1 | Disegni
Documenti
Elenco Ricambi
Si prega di visualizzare il menu a tendina dal momento che alcuni prodotti potrebbero avere più disegni
Stampabile
Visualizza Pagina intera
| Item No. | Product Number | Qty Per | Product Description | INFORMAZIONI | Altre informazioni | Markets | Product Status | Guida ai prezzi |
|---|---|---|---|---|---|---|---|---|
| 1 | 90540794 | 1 | MANICO SUPERIORE | QW |  |
16.88 EUR | ||
| 2 | 638313-00 | 1 | INTERRUTTORE | QW | |
10.05 EUR | ||
| 3 | 90545166 | 1 | LEAD RED | QW | |
3.08 EUR | ||
| 4 | 330019-13 | 34 | VITE | M4X19 T20 | QW |  |
1.00 EUR | |
| 6 | 90566373SV | 1 | ASS. CORPO | QW | ||||
| 7 | 90541597 | 1 | TENUTA A LABBRO | QW | |
1.00 EUR | ||
| 8 | 90540793 | 1 | ATTUATORE | QW | |
8.52 EUR | ||
| 9 | 90530033 | 1 | CHIAVE DI SICUREZZA | QW | |
27.91 EUR | ||
| 10 | 242593-01 | 1 | HANDLE | QW | |
11.39 EUR | ||
| 11 | 90546534 | 1 | COPERTURA | QW | |
20.52 EUR | ||
| 12 | 90546393-01SV | 1 | BATTERY PACK | 36 Volt | QW | |
317.65 EUR | |
| 14 | 239715-06 | 2 | CONNESSIONE | QW | |
1.00 EUR | ||
| 15 | 242357-01 | 1 | ASTA | QW | |
4.21 EUR | ||
| 16 | 241658-03 | 2 | ANELLO DI TENUTA | QW | |
1.33 EUR | ||
| 17 | 90546533 | 1 | TOUPIE | QW | |
16.88 EUR | ||
| 18 | 90511856 | 1 | FALDA ERBA | QW | |
8.52 EUR | ||
| 19 | 242380-00 | 1 | MOLLA | QW | |
1.00 EUR | ||
| 20 | 242064-01 | 1 | ASTA | QW | |
2.67 EUR | ||
| 21 | 072954-00 | 1 | VITE | QW | ||||
| 22 | 241524-02 | 1 | PIANO A CERNIERA | QW | |
7.18 EUR | ||
| 23 | 90541476 | 1 | MOLLA DI TORSIONE | QW | |
1.33 EUR | ||
| 25 | 242379-00 | 1 | PIASTRA DI FONDO | QW | |
3.08 EUR | ||
| 26 | 90541433-01 | 1 | LAMA | QW | |
14.00 EUR | ||
| 27 | 242354-01 | 1 | PIASTRA | QW | |
12.67 EUR | ||
| 28 | 680812-00 | 1 | DISTANZIALE | QW | |
1.00 EUR | ||
| 29 | 90541434 | 1 | RONDELLA ISOLANTE | QW | |
1.00 EUR | ||
| 30 | 90547431 | 1 | VENTOLA | QW | |
3.80 EUR | ||
| 31 | 90561895 | 1 | DADO | 1/2-20 | QW | |
1.20 EUR | |
| 32 | 092715-00 | 1 | BRIDA | QW | |
1.74 EUR | ||
| 33 | 241594-02 | 3 | DISTANZIALE | QW | |
1.10 EUR | ||
| 34 | 243679-00 | 3 | VITE | 1/4-20 motor screw | QW | |
1.10 EUR | |
| 35 | 062443-02 | 1 | MORSETTO | QW | ||||
| 36 | 242600-01 | 2 | ANTERIORE RUOTA | QW | |
6.05 EUR | ||
| 37 | 242617-02 | 2 | POSTERIORE RUOTA | QW | |
8.52 EUR | ||
| 38 | 624374-00 | 4 | ANELLO DI TENUTA | QW | |
1.10 EUR | ||
| 39 | 239540-06 | 1 | CALOTTA | QW | |
4.87 EUR | ||
| 40 | 242488-00 | 4 | RONDELLA | QW | |
1.00 EUR | ||
| 41 | 242364-04 | 1 | PERNO ANTERIORE | QW | |
7.18 EUR | ||
| 42 | 242365-03 | 1 | PERNO POSTERIORE | QW | |
14.00 EUR | ||
| 43 | 242363-00 | 4 | NASTRO | QW | |
1.10 EUR | ||
| 44 | 90545179 | 1 | ASS.CAVETTO SPAZZOLE | Includes 62 | QW | |
4.87 EUR | |
| 45 | 242362-01 | 1 | LEVA | QW | |
4.21 EUR | ||
| 46 | 242350-02 | 1 | HANDLE | QW | |
4.87 EUR | ||
| 47 | 242351-02 | 1 | SUPPORTO | QW | |
4.87 EUR | ||
| 48 | 241656-00 | 1 | MOLLA | QW | |
1.00 EUR | ||
| 49 | 242353-02 | 1 | INDICATORE | QW | |
3.80 EUR | ||
| 50 | 242501-05 | 1 | SACCO RACCOGLIERBA | QW | |
15.54 EUR | ||
| 51 | 242500-02 | 1 | SOSTEGNOSACCO | QW | |
20.52 EUR | ||
| 54 | 90564274 | 2 | MANICO INFERIORE | QW | 8.52 EUR | |||
| 55 | 241693-00 | 1 | CONTRODADO | 10-32 UNF2B | QW | |
2.36 EUR | |
| 56 | 152801-00 | 1 | VITE | QW | |
1.00 EUR | ||
| 60 | 240808-01 | 2 | SPAZZOLA CALOTTA | QW | |
1.33 EUR | ||
| 61 | 33314-00 | 2 | CONNETTORE | QW | |
|||
| 62 | 241648-01 | 2 | SPAZZOLE | QW | |
5.54 EUR | ||
| 63 | 243842-01 | 2 | DADO | QW | |
1.10 EUR | ||
| 64 | 099361-10 | 2 | RONDELLA | QW | |
1.10 EUR | ||
| 65 | 242694-00 | 2 | VITE | QW | |
1.10 EUR | ||
| 67 | 242207-00 | 2 | MOLLA SPAZZOLE | QW | |
1.10 EUR | ||
| 68 | 070162-00 | 2 | TERMINALE | QW | ||||
| 69 | 242274-00 | 2 | INSERTO | QW | |
1.54 EUR | ||
| 70 | 90541596 | 1 | GANASCIA | QW | |
4.87 EUR | ||
| 71 | 90589079 | 1 | SG MOTORE | Includes wiring harness | QW | 148.67 EUR | ||
| 72 | 90541892 | 2 | VITE | 5/16-18 x 2 | QW | |
1.33 EUR | |
| 73 | 90545791 | 2 | BULLONE | 34.9 MM | QW | |
1.20 EUR | |
| 74 | 90548863 | 2 | CARRIGE BOLT | 5/16-18 x 1.75 inch | QW | |||
| 75 | 330016-03 | 2 | RONDELLA | QW | |
1.00 EUR | ||
| 76 | 242359-00 | 2 | RONDELLA | QW | |
1.10 EUR | ||
| 77 | 605111-00 | 2 | RONDELLA SPECIALE | QW | |
1.10 EUR | ||
| 78 | 90542737 | 1 | ASS. MANOPOLA | QW | |
1.54 EUR | ||
| 79 | 90541772 | 2 | DADO | QW | |
1.00 EUR | ||
| 81 | 90541817 | 2 | VITE | panhead | QW | |
1.20 EUR | |
| 82 | 091516-01 | 2 | HEX NUT | QW | ||||
| 85 | 90546217 | 1 | CONNETTORE | QW | |
11.39 EUR | ||
| 90 | 90541437 | 1 | PERNO | QW | |
1.20 EUR | ||
| 98 | 242601-00 | 1 | MOLLA | QW | |
4.21 EUR | ||
| 108 | 90541668 | 1 | ETICHETTA | Key Label | QW | |
1.10 EUR | |
| 109 | 90541818 | 1 | ETICHETTA | QW | |
1.10 EUR | ||
| 114 | 330019-40 | 2 | VITE | QW | |
1.10 EUR | ||
| 116 | 90541669 | 1 | ETICHETTA DI AVVISO | Switch box | QW | |
1.10 EUR | |
| 117 | 90541477 | 1 | MOLLA | QW | |
1.20 EUR | ||
| 118 | 90541599 | 1 | TENUTA A LABBRO | QW | |
1.00 EUR | ||
| 119 | 90541598 | 1 | PULSANTE | QW | |
1.00 EUR | ||
| 120 | 90541773 | 3 | VITE | QW | |
1.10 EUR | ||
| 121 | 90541774 | 3 | RONDELLA | QW | |
1.10 EUR | ||
| 122 | 90541775 | 1 | RONDELLA DENTATA | QW | |
1.10 EUR | ||
| 199 | 90552119 | 1 | ETICHETTA | Battery Box Voltage label | QW | |
7.18 EUR | |
| 200 | 90549785 | 1 | ETICHETTA | Battery Box Rating Label | QW | |
1.33 EUR | |
| 201 | 90545591 | 1 | ETICHETTA IDENTIFIC. | Front Shroud label | QW | |
2.00 EUR | |
| 202 | 90549781 | 1 | ETICHETTA | QW | |
1.33 EUR | ||
| 203 | 90549786 | 1 | TARGHETTA | QW | |
7.18 EUR | ||
| 204 | 90549782 | 1 | ETICHETTA | QW | |
1.44 EUR | ||
| 208 | 90552120 | 1 | ETICHETTA | Voltage Label 36V | QW | |
1.44 EUR | |
| 500 | 90546538-01SV | 1 | CLAMP ASSEMBLY | QW | ||||
| 871 | 90552113 | 1 | CHARGER (EURO) | QW | |
39.81 EUR |
* I prezzi indicati possono subire variazioni e non sono inclusivi di IVA ed eventuali spese di trasporto. Ci riserviamo la possibilità di variare i prezzi e le condizioni senza preavviso.
