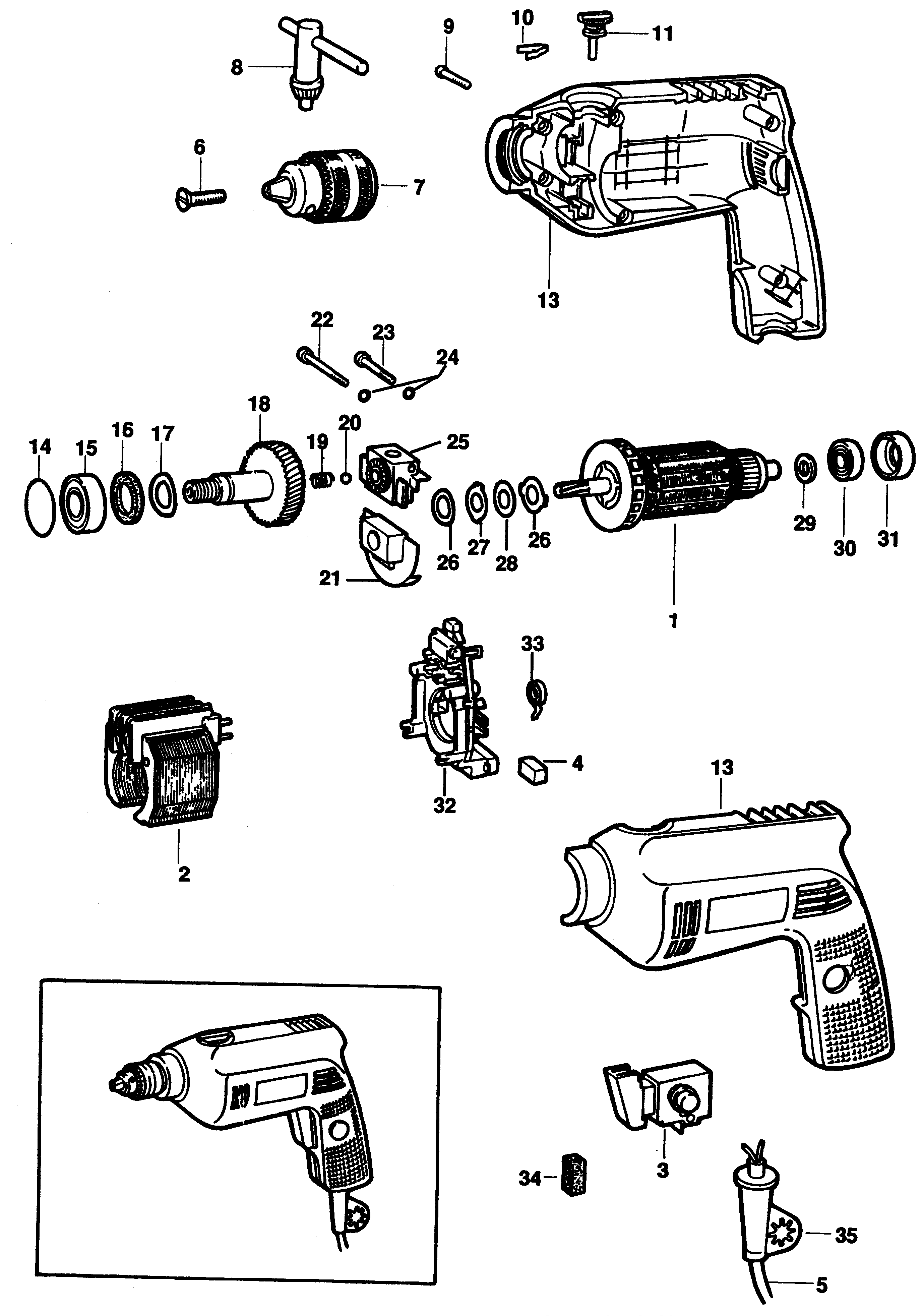

2269 DRILL Type 1 | Drawings
Documents
Parts List
Save PDF
View Full Page
| Item No. | Product Number | Qty Per | Product Description | General Description | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 940289 | 1 | ARMATURE | AE-MX-PA-SG-VE 115V | ZA |  |
|
| 1 | 940289 | 1 | ARMATURE | GB 115V | ZA | |
|
| 1 | 949819-01 | 1 | ARMATURE | KP-SG 100V | ZA | |
|
| 1 | 939817 | 1 | ARMATURE | ZA | |
||
| 1 | 939817 | 1 | ARMATURE | AU-2269 | ZA | |
|
| 1 | 939817 | 1 | ARMATURE | PT | ZA | |
|
| 1 | 939817 | 1 | ARMATURE | GB 240V | ZA | |
|
| 2 | 939818-03 | 1 | FIELD | KP-SG 100V | ZA | |
|
| 2 | 939818-02 | 1 | FIELD | AE-MX-PA-SG-VE 115V | ZA | |
|
| 2 | 939818-02 | 1 | FIELD | GB 115V | ZA | |
|
| 2 | 939818-00 | 1 | FIELD | ZA | |
||
| 2 | 939818-00 | 1 | FIELD | AU-2269 | ZA | |
|
| 2 | 939818-00 | 1 | FIELD | PT | ZA | |
|
| 2 | 939818-00 | 1 | FIELD | GB 240V | ZA | |
|
| 2 | 939818-00 | 1 | FIELD | AU-2269 | ZA | |
|
| 2 | 939818-00 | 1 | FIELD | PT | ZA | |
|
| 2 | 939818-00 | 1 | FIELD | GB 240V | ZA | |
|
| 3 | 949731-02 | 1 | SWITCH | ZA | |
||
| 3 | 949731-02 | 1 | SWITCH | AU-2269 | ZA | |
|
| 3 | 949731-02 | 1 | SWITCH | PT | ZA | |
|
| 3 | 949731-02 | 1 | SWITCH | GB 240V | ZA | |
|
| 3 | 949731-02 | 1 | SWITCH | AE-MX-PA-SG-VE 115V | ZA | |
|
| 3 | 949731-02 | 1 | SWITCH | GB 115V | ZA | |
|
| 3 | 949731-02 | 1 | SWITCH | KP-SG 100V | ZA | |
|
| 4 | 932047 | 2 | BRUSH | AE-MX-PA-SG-VE 115V | ZA | |
|
| 4 | 932047 | 2 | BRUSH | GB 115V | ZA | |
|
| 4 | 932047 | 2 | BRUSH | KP-SG 100V | ZA | |
|
| 4 | 931235-00 | 2 | BRUSH 230V | ZA | |
||
| 4 | 931235-00 | 2 | BRUSH 230V | AU-2269 | ZA | |
|
| 4 | 931235-00 | 2 | BRUSH 230V | PT | ZA | |
|
| 4 | 931235-00 | 2 | BRUSH 230V | GB 240V | ZA | |
|
| 5 | 949843-02 | 1 | CABLE | ZA | |
||
| 5 | 949843-02 | 1 | CABLE | PT | ZA | |
|
| 5 | 949843-33 | 1 | CABLE | KP-SG 100V | ZA | ||
| 5 | 330060-03 | 1 | CABLE & PLUG | GB 240V | ZA | |
|
| 5 | 949843-19 | 1 | CABLE | AU-2269 | ZA | ||
| 5 | 949843-26 | 1 | CABLE | AE-MX-PA-SG-VE 115V | ZA | ||
| 5 | 330061-04 | 1 | CORDSET (M/PLUG) | GB 115V | ZA | |
|
| 6 | 949890-01 | 1 | SCREW | ZA | |
||
| 7 | 330033-18 | 1 | CHUCK 10MM | ZA | |
||
| 8 | 330034-07 | 1 | CHUCK KEY | ZA |  |
||
| 9 | 930079-01 | 6 | SCREW | ZA | |
||
| 10 | 933021 | 1 | SPRING | ZA | |
||
| 11 | 937775-01 | 1 | SELECTOR SA | ZA | |
||
| 13 | 940454-01 | 1 | FIELDCASE | ZA | |
||
| 14 | 938133-00 | 1 | O RING | ZA | |
||
| 15 | 605040-25 | 1 | BEARING,BALL | ZA | |
||
| 16 | 939570 | 1 | FELT | ZA | |
||
| 17 | 930028-00 | 1 | O RING | ZA | |
||
| 18 | 939153-00 | 1 | SPINDLE | ZA | |
||
| 19 | 934962 | 1 | SPRING | ZA | |
||
| 20 | 930012 | 1 | BALL | ZA | |
||
| 21 | 934932 | 1 | BLOCK | ZA | |
||
| 22 | 938146 | 1 | SCREW | ZA | |
||
| 23 | 938140 | 1 | SCREW | ZA | |
||
| 24 | 932839-00 | 2 | WASHER | ZA | |
||
| 25 | 937776 | 1 | BLOCK | ZA | |
||
| 26 | 934951 | 2 | WASHER SPECIAL | ZA | |
||
| 27 | 939564 | 1 | WASHER | ZA | |
||
| 28 | 931249 | 1 | WASHER | ZA | |
||
| 29 | 931245 | 1 | SPACER | ZA | |
||
| 30 | 330003-02 | 1 | BEARING | ZA | |
||
| 31 | 930029-00 | 1 | HOLDER BEARING | ZA | |
||
| 32 | 936678 | 1 | BRUSH PLATE SA | AE-MX-PA-SG-VE 115V | ZA | |
|
| 32 | 936678 | 1 | BRUSH PLATE SA | GB 115V | ZA | |
|
| 32 | 936678 | 1 | BRUSH PLATE SA | KP-SG 100V | ZA | |
|
| 32 | 938046 | 1 | BRUSH PLATE SA | ZA | |
||
| 32 | 938046 | 1 | BRUSH PLATE SA | AU-2269 | ZA | |
|
| 32 | 938046 | 1 | BRUSH PLATE SA | PT | ZA | |
|
| 32 | 938046 | 1 | BRUSH PLATE SA | GB 240V | ZA | |
|
| 33 | 931221-00 | 2 | SPRING | ZA | |
||
| 34 | 930026 | 1 | FOAM | ZA | |
||
| 35 | 934961-01 | 1 | CORD PROTECTOR | ZA | |
||
| 35 | 934961-01 | 1 | CORD PROTECTOR | AU-2269 | ZA | |
|
| 35 | 934961-01 | 1 | CORD PROTECTOR | PT | ZA | |
|
| 35 | 934961-00 | 1 | CORD PROTECTOR | GB 240V | ZA | |
|
| 35 | 934961-00 | 1 | CORD PROTECTOR | AE-MX-PA-SG-VE 115V | ZA | |
|
| 35 | 934961-00 | 1 | CORD PROTECTOR | GB 115V | ZA | |
|
| 35 | 934961-00 | 1 | CORD PROTECTOR | KP-SG 100V | ZA | |
