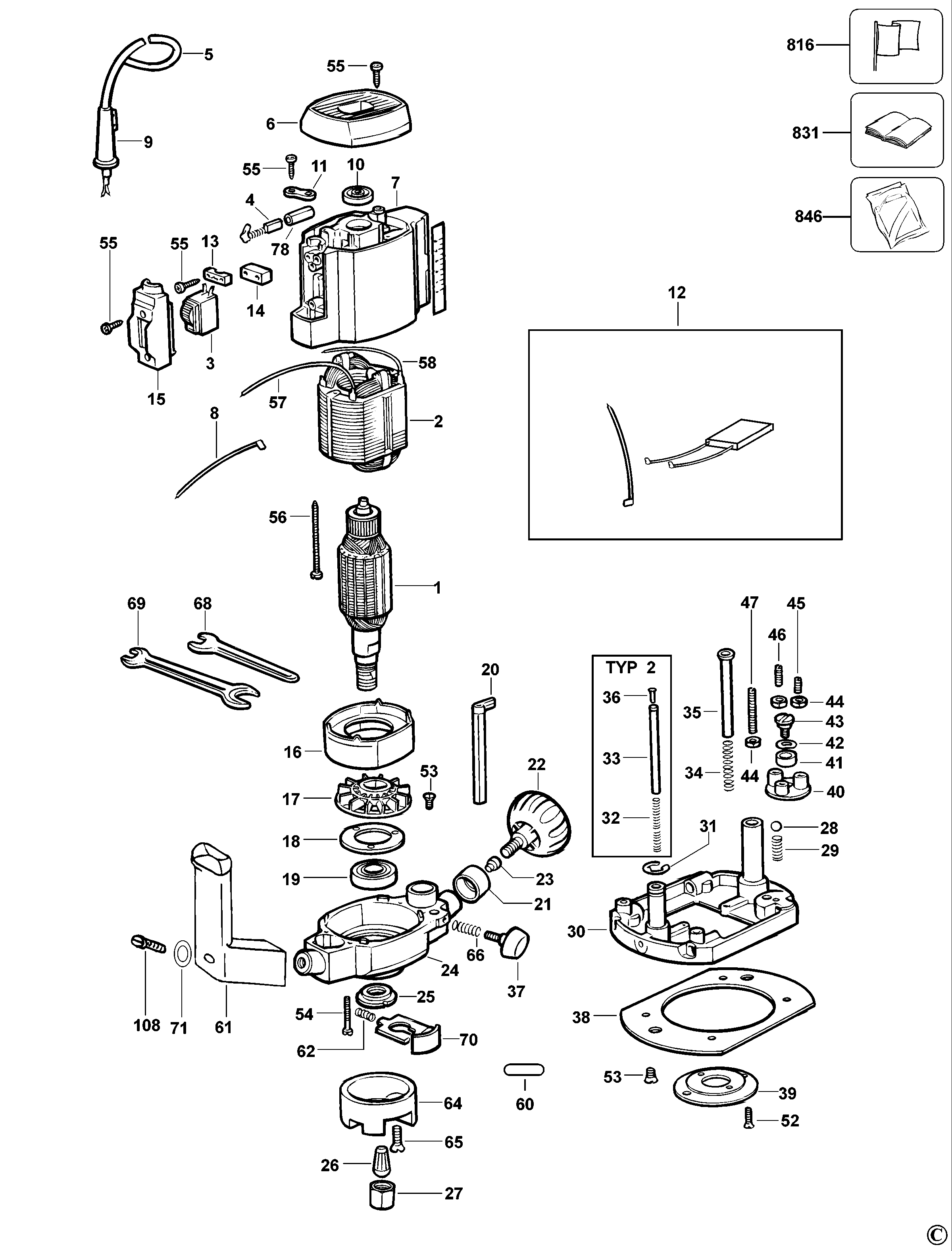

D614-04 ROUTER Type 1 | Disegni
Documenti
Elenco Ricambi
Si prega di visualizzare il menu a tendina dal momento che alcuni prodotti potrebbero avere più disegni
Stampabile
Visualizza Pagina intera
| Item No. | Product Number | Qty Per | Product Description | INFORMAZIONI | Altre informazioni | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 3 | N566709 | 1 | INTERRUTTORE | XJ |  |
||
| 6 | 720645-02 | 1 | COPERTURA | XJ |  |
||
| 7 | 943047-01 | 1 | CORPO MOTORE | XJ | |
||
| 9 | 868520-00 | 1 | CORD PROTECTOR | XJ | |
||
| 10 | N110358 | 1 | CUSCINETTO | XJ | |
||
| 11 | 868069-00 | 2 | MORSETTO | XJ | |
||
| 13 | 576118-00 | 1 | SERRAFILO | XJ | |
||
| 14 | 096120703 | 1 | GUIDA | XJ | |
||
| 15 | 247700-01 | 1 | COPERTURA | XJ | |
||
| 16 | 096120601 | 1 | BAFFLE FAN | XJ | |
||
| 17 | 943054-00 | 1 | VENTOLA | XJ | |
||
| 18 | 868047-00 | 1 | PIASTRA | XJ | |
||
| 19 | 868768-16 | 1 | CUSCINETTO | XJ | |
||
| 20 | 868523-01 | 1 | ARRESTO PROFONDITA' | XJ | |
||
| 21 | 249108-00 | 1 | GUAINA ISOLANTE | XJ | |
||
| 22 | 869284-05 | 1 | ASS. IMPUGNATURA | TYPE 2 | XJ | |
|
| 22 | 869284-05 | 1 | ASS. IMPUGNATURA | TYPE 3 | XJ | |
|
| 22 | 869284-05 | 1 | ASS. IMPUGNATURA | TYPE 2 | XJ | |
|
| 22 | 869284-05 | 1 | ASS. IMPUGNATURA | TYPE 3 | XJ | |
|
| 23 | 869284-23 | 1 | ASS. MANOPOLA | XJ | |
||
| 24 | 248954-00 | 1 | CORPO INFERIORE | XJ | |
||
| 25 | 868052-00 | 1 | DADO | TYPE 2 | XJ | |
|
| 25 | 868052-00 | 1 | DADO | TYPE 3 | XJ | |
|
| 26 | 326286-01 | 1 | SG COLLETTO E DADO | 6.35mm 1/4 inch | XJ | |
|
| 27 | 326286-00 | 1 | SG COLLETTO E DADO | 8mm | XJ | |
|
| 27 | 326286-01 | 1 | SG COLLETTO E DADO | 6.35mm 1/4 inch | XJ | |
|
| 28 | 720664-00 | 1 | SFERA | XJ | |
||
| 29 | 868082-00 | 1 | MOLLA | XJ | |
||
| 30 | 868613-01 | 1 | ASS. PIASTRA BASE | XJ | |
||
| 31 | 943032-00 | 1 | ANELLO D'ARRESTO | XJ | |
||
| 32 | 096934010 | 1 | MOLLA | TYPE 2 | XJ | |
|
| 33 | 096815201 | 1 | ASTA | TYPE 2 | XJ | |
|
| 34 | 096934007 | 1 | MOLLA | TYPE 2 | XJ | |
|
| 34 | 248953-00 | 1 | MOLLA | TYPE 3 | XJ | |
|
| 35 | 868566-00 | 1 | ASTA | XJ | |
||
| 36 | 096815000 | 1 | RIBATTINO | TYPE 2 | XJ | |
|
| 37 | 326573-01 | 3 | SCREW WING | XJ | |
||
| 38 | 943112-00 | 1 | BASE | XJ | |
||
| 39 | 096116500 | 1 | BOCCOLA DI GUIDA | XJ | |
||
| 40 | 720674-01 | 1 | TORRETTA | XJ | |
||
| 41 | 868092-00 | 1 | RONDELLA | XJ | |
||
| 42 | 860658-01 | 1 | RONDELLA | XJ | |
||
| 43 | 249432-00 | 1 | VITE | TYPE 2 | XJ | |
|
| 43 | 249432-00 | 1 | VITE | TYPE 3 | XJ | |
|
| 44 | 860083-02 | 3 | DADO | XJ | |
||
| 45 | 942931-02 | 1 | SCREW.TEMP | XJ | |
||
| 46 | 942931-01 | 1 | VITE | XJ | |
||
| 47 | 868109-00 | 1 | VITE | XJ | |
||
| 52 | 249412-20 | 2 | VITE | TYPE 2 | XJ | |
|
| 52 | 249412-20 | 2 | VITE | TYPE 3 | XJ | |
|
| 52 | 249412-20 | 2 | VITE | TYPE 2 | XJ | |
|
| 52 | 249412-20 | 2 | VITE | TYPE 3 | XJ | |
|
| 53 | 860205-04 | 7 | VITE | XJ | |
||
| 54 | 249416-10 | 4 | VITE | XJ | |
||
| 55 | 949896-12 | 10 | VITE | XJ | |
||
| 56 | 868528-00 | 2 | VITE | XJ | |
||
| 60 | 248351-00 | 1 | TARGHETTA | DW614 | XJ | ||
| 60 | 263861-00 | 1 | TARGHETTA | D614-04 | XJ | ||
| 61 | 096127402 | 1 | HANDLE | XJ | |
||
| 62 | N406641 | 1 | MOLLA DI COMPRESSIONE | XJ | |
||
| 64 | 943057-00 | 1 | COPERTURA | XJ | |
||
| 65 | 249413-03 | 4 | VITE | TYPE 2 | XJ | |
|
| 65 | 249413-03 | 4 | VITE | TYPE 3 | XJ | |
|
| 65 | 249413-03 | 4 | VITE | TYPE 2 | XJ | |
|
| 65 | 249413-03 | 4 | VITE | TYPE 3 | XJ | |
|
| 66 | 868082-00 | 1 | MOLLA | XJ | |
||
| 68 | 868148-00 | 1 | CHIAVE | XJ | |
||
| 69 | 941580-00 | 1 | SPANNER 13-17MM | XJ | |
||
| 70 | 943114-00 | 1 | ARRESTO PULSANTE | XJ | |
||
| 71 | 249223-00 | 1 | WASHER M8 | XJ | |
||
| 108 | 249424-34 | 1 | VITE | TYPE 3 | XJ | |
|
| 108 | 008811104 | 1 | VITE | TYPE 2 | XJ | |
|
| 816 | 248343-00 | 1 | ETICHETTA MARCHIO | XJ | |
||
| 831 | 248370-00 | 1 | MANUALE ISTRUZIONI | XJ | |
||
| 846 | 248516-00 | 1 | ASS. SACCHETTI | XJ | |
