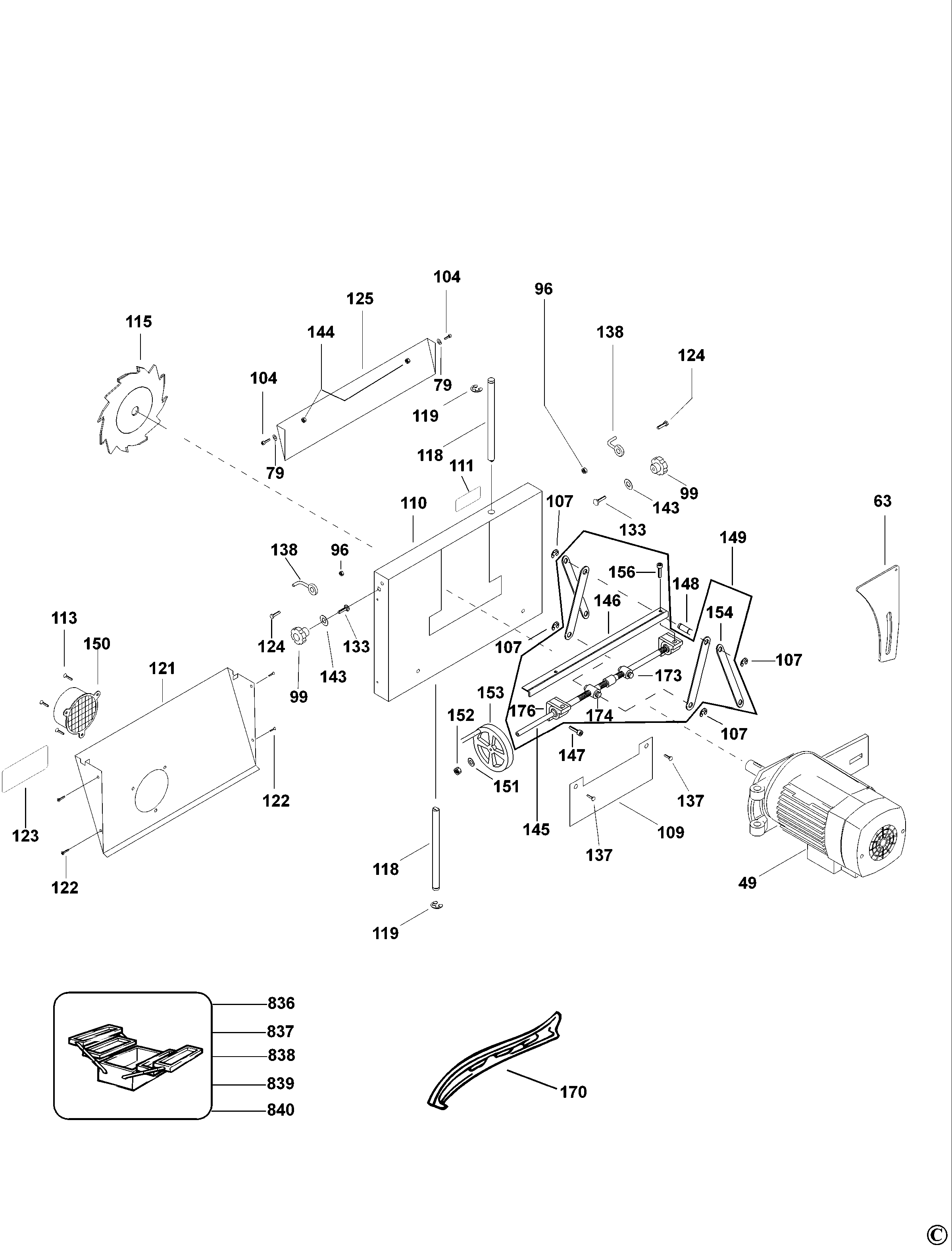

D27400 SITE SAW Type 2 | Disegni
Documenti
Elenco Ricambi
Si prega di visualizzare il menu a tendina dal momento che alcuni prodotti potrebbero avere più disegni
Stampabile
Visualizza Pagina intera
| Item No. | Product Number | Qty Per | Product Description | INFORMAZIONI | Altre informazioni | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 868496-02 | 1 | ROTORE | QS |  |
||
| 1 | 868496-00 | 1 | ROTORE 3 PH | 415v | QS |  |
|
| 2 | 868393-02 | 1 | STATORE | QS | |
||
| 2 | 868426-01 | 1 | STATOR 3 PH | 415v | QS | |
|
| 3 | 860083-05 | 1 | NUT RH | QS | |
||
| 4 | 860074-04 | 1 | RONDELLA | QS | |
||
| 5 | 944360-00 | 1 | PIASTRA | QS | |
||
| 6 | 944359-00 | 1 | PIASTRA | QS | |
||
| 7 | 868661-00 | 1 | CORPO | QS | |
||
| 8 | 860301-15 | 1 | VITE | QS | |
||
| 9 | 868768-10 | 1 | CUSCINETTO | QS | |
||
| 10 | 860806-01 | 1 | ANELLO | QS | |
||
| 11 | 868973-00 | 1 | GUAINA ISOLANTE | QS | |
||
| 12 | 860718-00 | 2 | GUARNIZIONE | QS | |
||
| 14 | 868768-07 | 1 | CUSCINETTO | QS | |
||
| 15 | 860080-02 | 1 | ANELLO | QS | |
||
| 16 | 861863-00 | 1 | ASS. COPERCHIO | QS | |
||
| 17 | 945841-00 | 1 | VENTOLA | QS | |
||
| 18 | 863112-00 | 1 | CALOTTA | QS | |
||
| 19 | 860687-04 | 1 | COPERTURA TERMINALE | QS | |
||
| 20 | 330045-05 | 2 | VITE | QS | |
||
| 21 | 860446-00 | 4 | ASTA | QS | |
||
| 23 | 868963-00 | 1 | ANELLO DI TENUTA | QS | |
||
| 24 | 868964-00 | 1 | ANELLO DI TENUTA | QS | |
||
| 25 | 868965-00 | 1 | DADO | QS | |
||
| 26 | 944652-00 | 1 | ANELLO DI TENUTA | QS | |
||
| 27 | 860094-00 | 1 | SCREW.TEMP | QS | |
||
| 28 | 933652-00 | 1 | RONDELLA | QS | |
||
| 29 | 860094-02 | 1 | VITE | QS | |
||
| 30 | 861257-00 | 1 | CONNETTORE | QS | |
||
| 30 | 946085-00 | 1 | CONNETTORE | 415v | QS | |
|
| 31 | 868962-00 | 1 | GUARNIZIONE | QS | |
||
| 32 | 949772-50 | 1 | CONDENSATORE | 30uF | QS | |
|
| 33 | 868960-00 | 1 | CORPO | QS | |
||
| 36 | 868961-00 | 1 | COPERTURA | QS | |
||
| 37 | 860084-04 | 4 | VITE | QS | |
||
| 37 | 930076-01 | 4 | VITE | 415v | QS | |
|
| 42 | 868974-00 | 1 | FLANGIA | QS | |
||
| 43 | 945843-00 | 1 | FLANGIA | QS | |
||
| 44 | 944460-00 | 1 | DADO | QS | |
||
| 46 | 861338-05 | 1 | MOLLA | QS | |
||
| 47 | 861336-05 | 1 | ADATTATORE FRENO | QS | |
||
| 48 | 949727-06 | 1 | ANELLO D'ARRESTO | QS | |
||
| 49 | 868760-01 | 1 | SG MOTORE | QS | |
||
| 49 | 868760-02 | 1 | MOTOR 3 PH | 415v | QS | |
|
| 50 | 869015-00 | 2 | SUPPORTO | QS | |
||
| 52 | 869013-00 | 4 | GAMBA | QS | |
||
| 53 | 869010-00 | 24 | VITE | QS | |
||
| 54 | 860074-07 | 32 | RONDELLA | QS | |
||
| 55 | 860083-12 | 24 | NUT M6 | QS | |
||
| 56 | 869014-00 | 2 | SUPPORTO | QS | |
||
| 57 | 868954-00 | 1 | ASS. TAVOLO | QS | |
||
| 58 | 868657-00 | 1 | INSERTO | QS | |
||
| 59 | 868923-00 | 2 | STAFFA | TABLE | QS | |
|
| 60 | 860092-00 | 1 | DADO | QS | |
||
| 61 | 860093-06 | 1 | VITE | QS | |
||
| 62 | 868681-00 | 1 | PROTEZIONE | QS | |
||
| 63 | 868664-00 | 1 | LAMA CON MAN. A SQU. | QS | |
||
| 64 | 860092-01 | 8 | DADO | QS | |
||
| 65 | 868700-00 | 1 | SUPPORTO | QS | |
||
| 66 | 860092-00 | 3 | DADO | QS | |
||
| 68 | 860073-03 | 8 | WASHER M8 | QS | |
||
| 69 | 860301-00 | 5 | VITE | QS | |
||
| 70 | 868927-00 | 1 | RAIL,SHORT | QS | |
||
| 71 | 944341-00 | 1 | STAFFA | QS | |
||
| 72 | 868730-06 | 1 | SWITCHBOX SA | QS | |
||
| 72 | 861283-01 | 1 | SWITCHBOX SA | 415V | 415v | QS | |
| 74 | 860843-01 | 3 | MORSETTO | QS | |
||
| 75 | 860084-21 | 2 | VITE | QS | |
||
| 76 | 930076-00 | 4 | VITE | QS | |
||
| 77 | 949886-11 | 4 | VITE | QS | |
||
| 78 | 933055-00 | 2 | RONDELLA | QS | |
||
| 79 | 860075-00 | 2 | RONDELLA | QS | |
||
| 80 | 949886-11 | 4 | VITE | QS | |
||
| 81 | 868703-00 | 1 | PIASTRA | QS | |
||
| 81 | 868969-00 | 1 | ASS. PIASTRA | QS | |
||
| 82 | 868972-00 | 1 | GUIDA | QS | |
||
| 82 | 868969-00 | 1 | ASS. PIASTRA | QS | |
||
| 83 | 868763-00 | 1 | ETICHETTA | QS | |
||
| 85 | 868762-00 | 1 | ETICHETTA | QS | |
||
| 86 | 868704-00 | 1 | MANOPOLA | M6 | QS | |
|
| 87 | 860862-02 | 2 | MANOPOLA | QS | |
||
| 90 | 868877-02 | 1 | CAVO | QS | |
||
| 92 | 860083-02 | 1 | DADO | QS | |
||
| 93 | 868730-02 | 1 | INTERRUTTORE | QS | |
||
| 94 | 868878-02 | 1 | PROTEZIONE SOVRACCAR | QS | |
||
| 95 | 720929-00 | 2 | ASS. PUNTA | QS | |
||
| 96 | 860092-05 | 2 | DADO | QS | |
||
| 99 | 860862-01 | 2 | MANOPOLA | QS | |
||
| 103 | 860428-06 | 1 | VITE | QS | |
||
| 104 | 949886-11 | 2 | VITE | QS | |
||
| 105 | 860092-00 | 1 | DADO | QS | |
||
| 107 | 860322-01 | 6 | ANELLO D'ARRESTO | QS | |
||
| 109 | 944322-02 | 1 | PIASTRA | QS | |
||
| 110 | 868656-00 | 1 | CORPO | QS | |
||
| 111 | 868761-00 | 1 | ETICHETTA | QS | |
||
| 113 | 860084-23 | 3 | VITE | QS | |
||
| 114 | 868706-00 | 1 | STAFFA | QS | |
||
| 115 | 5120477-49 | 1 | LAMA | QS | |
||
| 117 | 868709-00 | 1 | STAFFA | QS | |
||
| 118 | 944353-00 | 2 | REGOLATORE ALTEZZA | QS | |
||
| 119 | 860322-05 | 2 | ANELLO D'ARRESTO | QS | |
||
| 121 | 868663-00 | 1 | PIASTRA | QS | |
||
| 122 | 860084-23 | 4 | VITE | QS | |
||
| 123 | 868863-00 | 1 | ETICHETTA MARCHIO | QS | |
||
| 124 | 860085-04 | 2 | VITE | QS | |
||
| 125 | 868655-00 | 1 | COPERTURA | QS | |
||
| 133 | 860301-00 | 2 | VITE | QS | |
||
| 137 | 860094-02 | 2 | VITE | QS | |
||
| 138 | 868658-00 | 2 | ANELLO DI TENUTA | QS | |
||
| 143 | 941602-00 | 2 | RONDELLA | QS | |
||
| 144 | 860083-03 | 2 | DADO | QS | |
||
| 145 | 944367-02 | 1 | SCREW.SPECIAL | ELEVATING SCREW | QS | |
|
| 146 | 944437-00 | 1 | PIASTRA | QS | |
||
| 147 | 860085-20 | 2 | VITE | QS | |
||
| 148 | 945844-00 | 1 | PERNO | QS | |
||
| 149 | 868725-00 | 1 | S/G ELEVATORE | QS | |
||
| 150 | 861428-01 | 1 | ESTRATTORE POLVERE | QS | |
||
| 151 | 860075-00 | 1 | RONDELLA | QS | |
||
| 152 | 860092-00 | 1 | DADO | QS | |
||
| 153 | 946474-00 | 1 | ASS. IMPUGNATURA | QS | |
||
| 154 | 944368-00 | 4 | COLLEGAMENTO BRACCIO | QS | |
||
| 156 | 860094-02 | 2 | VITE | QS | |
||
| 158 | 760996-00 | 1 | SCREW.TEMP | QS | |
||
| 163 | 946023-00 | 1 | PIASTRA | QS | |
||
| 170 | 860610-01 | 1 | ASTA SPINGENTE | QS | |
||
| 171 | 868733-00 | 1 | TARGHETTA | QS | |
||
| 172 | 123255-01 | 5 | MOLLA | QS | |
||
| 173 | 944366-00 | 1 | GUAINA ISOLANTE | QS | |
||
| 174 | 944366-01 | 1 | GUAINA ISOLANTE | QS | |
||
| 176 | 945847-01 | 2 | STAFFA | QS | |
||
| 180 | 868978-00 | 1 | DADO | QS | |
||
| 836 | 860098-05 | 1 | HEX KEY 8 MM | QS | |
||
| 837 | 930574-00 | 1 | HEX KEY 5 MM | QS | |
||
| 838 | 869235-00 | 1 | CHIAVE A STELLA | QS | |
||
| 839 | 944463-00 | 1 | CHIAVE MULTIPLA | QS | |
||
| 840 | 760601-00 | 1 | CHIAVE A STELLA | QS | |
