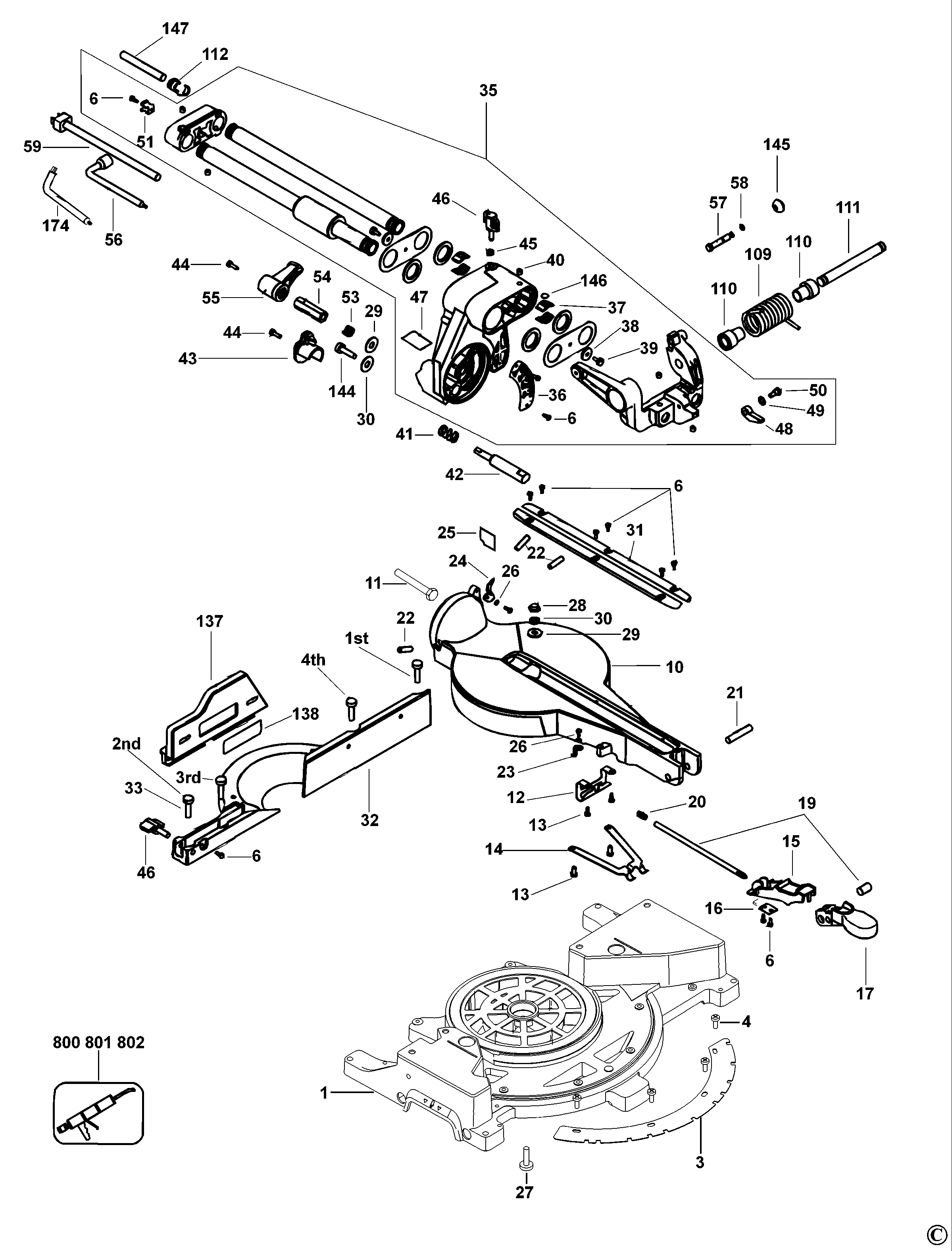

DW712 SEGA MITRE Type 2 | Disegni
Documenti
Elenco Ricambi
Si prega di visualizzare il menu a tendina dal momento che alcuni prodotti potrebbero avere più disegni
Stampabile
Visualizza Pagina intera
| Item No. | Product Number | Qty Per | Product Description | INFORMAZIONI | Altre informazioni | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 869349-01 | 1 | BASE | QS |  |
||
| 2 | 153612-00 | 5 | PIEDE | QS |  |
||
| 3 | N690033 | 1 | SCALA | QS | |
||
| 4 | 604987-00 | 4 | VITE | QS | |
||
| 6 | 330045-05 | 25 | VITE | QS | |
||
| 9 | 330045-23 | 1 | VITE | QS | |
||
| 10 | 869350-00 | 1 | ASS. TAVOLO | QS | |
||
| 11 | 638875-00 | 1 | BULLONE | QS | |
||
| 12 | 397062-00 | 1 | PIASTRA | QS | |
||
| 13 | 330045-55 | 4 | VITE | M5x55 MTL THD FMG | QS | |
|
| 14 | 397070-00 | 1 | MOLLA | QS | |
||
| 15 | 397073-00 | 1 | ATTUATORE | QS | |
||
| 16 | 397075-00 | 1 | MORSETTO | QS | |
||
| 17 | 397065-00 | 1 | LEVA | QS | |
||
| 19 | 629395-00 | 1 | ASS. DISP.DI BLOCC. | QS | |
||
| 21 | 397063-00 | 1 | PERNO | QS | |
||
| 22 | 153576-03 | 3 | VITE | QS | |
||
| 23 | 397048-00 | 1 | INDICE | QS | |
||
| 24 | 397090-00 | 1 | INDICE | QS | |
||
| 25 | 605153-00 | 1 | ETICHETTA | 33.85 - DEG | QS | |
|
| 26 | 249233-00 | 2 | RONDELLA | QS | |
||
| 27 | 860085-19 | 1 | VITE | QS | |
||
| 28 | 860092-05 | 1 | DADO | QS | |
||
| 29 | 153781-00 | 2 | RONDELLA | QS | |
||
| 30 | 613270-00 | 2 | RONDELLA | QS | |
||
| 31 | N714363 | 2 | PIASTRA DI COPERTURA | QS | |
||
| 32 | 641363-00 | 1 | ASS. GUIDA | Inc 162,163,164 | QS | |
|
| 33 | 330045-33 | 4 | VITE | QS | |
||
| 35 | 605699-00 | 1 | PERNO PORTANTE | QS | |
||
| 36 | 397084-00 | 1 | PANNELLO ANTERIORE | QS | |
||
| 37 | 397118-00 | 4 | GUIDA | QS | |
||
| 38 | 153586-00 | 2 | RONDELLA | QS | |
||
| 39 | 616001-00 | 2 | VITE | QS | |
||
| 40 | 153576-04 | 1 | VITE | QS | |
||
| 41 | 397088-00 | 2 | MOLLA | QS | |
||
| 42 | 397083-00 | 1 | PERNO | QS | |
||
| 43 | 397086-00 | 1 | MANOPOLA | QS | |
||
| 44 | 330045-14 | 5 | VITE | QS | |
||
| 45 | 606014-00 | 1 | MOLLA | QS | |
||
| 46 | 147107-06 | 2 | MANOPOLA | QS | |
||
| 47 | 397081-00 | 1 | ETICHETTA | QS | |
||
| 48 | 153603-01 | 1 | NOTTOLINO D'ARRESTO | QS | |
||
| 49 | 153655-00 | 1 | RONDELLA | QS | |
||
| 50 | 153639-00 | 1 | VITE | QS | |
||
| 51 | 391358-01 | 1 | PORTAUTENSILE | QS | |
||
| 54 | 397089-00 | 1 | DADO | QS | |
||
| 55 | 397080-00 | 1 | HANDLE | QS | |
||
| 56 | 608563-01 | 1 | CHIAVE SPECIALE | M13 - T30 | QS | |
|
| 57 | 387130-00 | 1 | PERNO DI BLOCCO | QS | |
||
| 58 | 34158-00 | 1 | GUARNIZIONE | QS | |
||
| 59 | 330120-00 | 1 | CORDSET (EURO) | QS | |
||
| 60 | 397209-01 | 1 | BRACCIO | Inc item 61 | QS | |
|
| 61 | 148608-00 | 2 | INSERTO | QS | |
||
| 62 | 387732-00 | 1 | FELTRO | QS | |
||
| 63 | 145350-00 | 1 | PULSANTE | QS | |
||
| 64 | 397135-00 | 1 | BLOCCAGGIO ALBERINO | QS | |
||
| 65 | 941586-00 | 1 | MOLLA | QS | |
||
| 66 | 616979-00 | 1 | ANELLO TOROIDALE | QS | |
||
| 67 | 397210-00 | 1 | ASS.COP.SCAT.INGR. | QS | |
||
| 68 | 150075-00 | 2 | VITE | QS | |
||
| 69 | 696519-00 | 1 | ANELLO | QS | |
||
| 70 | 603726-00 | 1 | SCHIUMA | QS | |
||
| 71 | 391317-04 | 1 | CORPO MOTORE | QS | |
||
| 72 | 145312-00 | 1 | SPINA | QS | |
||
| 73 | 330019-13 | 4 | VITE | M4X19 T20 | QS | |
|
| 74 | 330019-19 | 2 | VITE | QS | |
||
| 75 | 389512-01 | 1 | BRUSH PLATE | QS | |
||
| 76 | 381028-08 | 2 | SPAZZOLA & FILO | QS | |
||
| 77 | 869045-00 | 1 | FIELD 230V | 2 Lead | QS | |
|
| 78 | 391375-00 | 1 | BAFFLE FAN | QS | |
||
| 79 | 391933-00 | 1 | COPERTURA TERMINALE | QS | |
||
| 80 | 869071-00 | 1 | ARMATURE 230V | QS | |
||
| 81 | 330003-13 | 1 | CUSCINETTO | QS | |
||
| 82 | 330003-60 | 1 | CUSCINETTO | QS | |
||
| 83 | 144803-00 | 1 | ANELLO D'ARRESTO | QS | |
||
| 84 | 145371-00 | 1 | LEAD YELLOW | YELLOW | QS | |
|
| 85 | 398832-00 | 1 | LEAD RED | RED | QS | |
|
| 86 | 398823-00 | 1 | LEAD BLACK | BLACK | QS | |
|
| 87 | 398828-00 | 1 | LEAD WHITE | WHITE | QS | |
|
| 88 | 98094-55 | 4 | VITE | M5 X 55mm T25 | QS | |
|
| 89 | 397177-01 | 1 | SEDE & COPERTURA | QS | |
||
| 90 | 330045-08 | 3 | VITE | QS | |
||
| 91 | N548978V | 1 | INTERRUTTORE | QS | |
||
| 92 | 330013-22 | 1 | VITE | QS | |
||
| 93 | 384127-01 | 4 | VITE | QS | |
||
| 94 | 326057-00 | 1 | MORSETTIERA | QS | |
||
| 95 | 660071-00 | 1 | LEAD RED | QS | |
||
| 96 | 612322-00 | 1 | CONDENSATORE | QS | |
||
| 97 | N033992 | 1 | MODULO ELETTRONICO | Inc Pot | QS | |
|
| 98 | 90611830 | 2 | VITE | QS | |
||
| 99 | 640146-00 | 1 | TAMPONE | QS | |
||
| 100 | 394046-00 | 1 | ADATTATORE | QS | |
||
| 101 | 392131-00 | 1 | MANOPOLA | QS | |
||
| 102 | 388414-01 | 1 | GUAINA ISOLANTE | QS | |
||
| 103 | 330019-13 | 3 | VITE | M4X19 T20 | QS | |
|
| 104 | 397134-00 | 1 | ETICHETTA | DEWALT | QS | |
|
| 106 | 610722-00 | 1 | ETICHETTA | QS | |||
| 107 | 609138-00 | 1 | FILO | HARNESS | QS | |
|
| 108 | 148296-00 | 2 | RONDELLA | QS | |
||
| 109 | 397130-00 | 1 | MOLLA | TORSION | QS | |
|
| 110 | 397129-00 | 2 | DISTANZIALE | SPRING | QS | |
|
| 111 | 397128-00 | 1 | ALBERO IMPERNIATO | QS | |
||
| 112 | 605155-00 | 1 | BOCCOLA | QS | |
||
| 113 | 146753-00 | 1 | BOCCOLA | QS | |
||
| 114 | 147107-05 | 1 | ARRESTO PROFONDITA' | QS | |
||
| 115 | 613365-00 | 1 | ASS. PUNTA | QS | |
||
| 116 | 148520-00 | 1 | DEFLETTORE | QS | |
||
| 117 | 612788-00 | 1 | SCIVOLO | DUST | QS | |
|
| 118 | 607491-00 | 4 | RIBATTINO | QS | |
||
| 119 | 397138-00 | 1 | RONDELLA | QS | |
||
| 120 | 397136-00 | 1 | RONDEL. FISSAG. EST. | QS | |
||
| 121 | 145344-01 | 1 | BULLONE A LAMA | M8 X 20 LH | QS | |
|
| 122 | N164918 | 1 | KIT GUARDIA | QS | |
||
| 123 | 399182-00 | 1 | ANELLO DI TENUTA | QS | |
||
| 124 | N164683 | 1 | GUARDIA INFERIORE | QS | |
||
| 125 | 613460-00 | 1 | COPERTURA GUARDIA | QS | |
||
| 126 | 146774-00 | 1 | RULLO | QS | |
||
| 127 | 604728-00 | 1 | ANELLO DI BLOCCO | QS | |
||
| 128 | 603440-00 | 1 | MANICOTTO | PIVOT | QS | |
|
| 129 | 603439-00 | 1 | MOLLA | TORSION | QS | |
|
| 130 | 399181-00 | 1 | PIASTRA | PIVOT | QS | |
|
| 132 | 612923-00 | 1 | RONDELLA | QS | |
||
| 133 | 394589-01 | 1 | VITE | QS | |
||
| 134 | 153778-04 | 1 | VITE | M6*10 | QS | |
|
| 135 | 397159-00 | 1 | COLLEGAMENTO | QS | |
||
| 136 | 146740-02 | 2 | MANICOTTO | QS | |
||
| 137 | 642825-00 | 1 | GUIDA | QS | |
||
| 138 | 621135-00 | 1 | ETICHETTA DI AVVISO | QS | |
||
| 141 | 398472-00 | 1 | MOLLA DI TORSIONE | QS | |
||
| 142 | 397150-00 | 1 | MANICOTTO | QS | |
||
| 143 | 152852-00 | 1 | BULLONE | QS | |
||
| 144 | 612008-00 | 1 | VITE | QS | |
||
| 146 | 613497-00 | 1 | PIASTRINA DI SPINTA | QS | |
||
| 147 | 615851-00 | 1 | BOCCOLA | QS | |
||
| 800 | 610817-00 | 1 | GRASSO | THERMAL - 75grams | QS | |
|
| 801 | 5140061-28 | 1 | GRASSO | QS | |
||
| 802 | 93488-00 | 1 | GRASSO | QS | |
