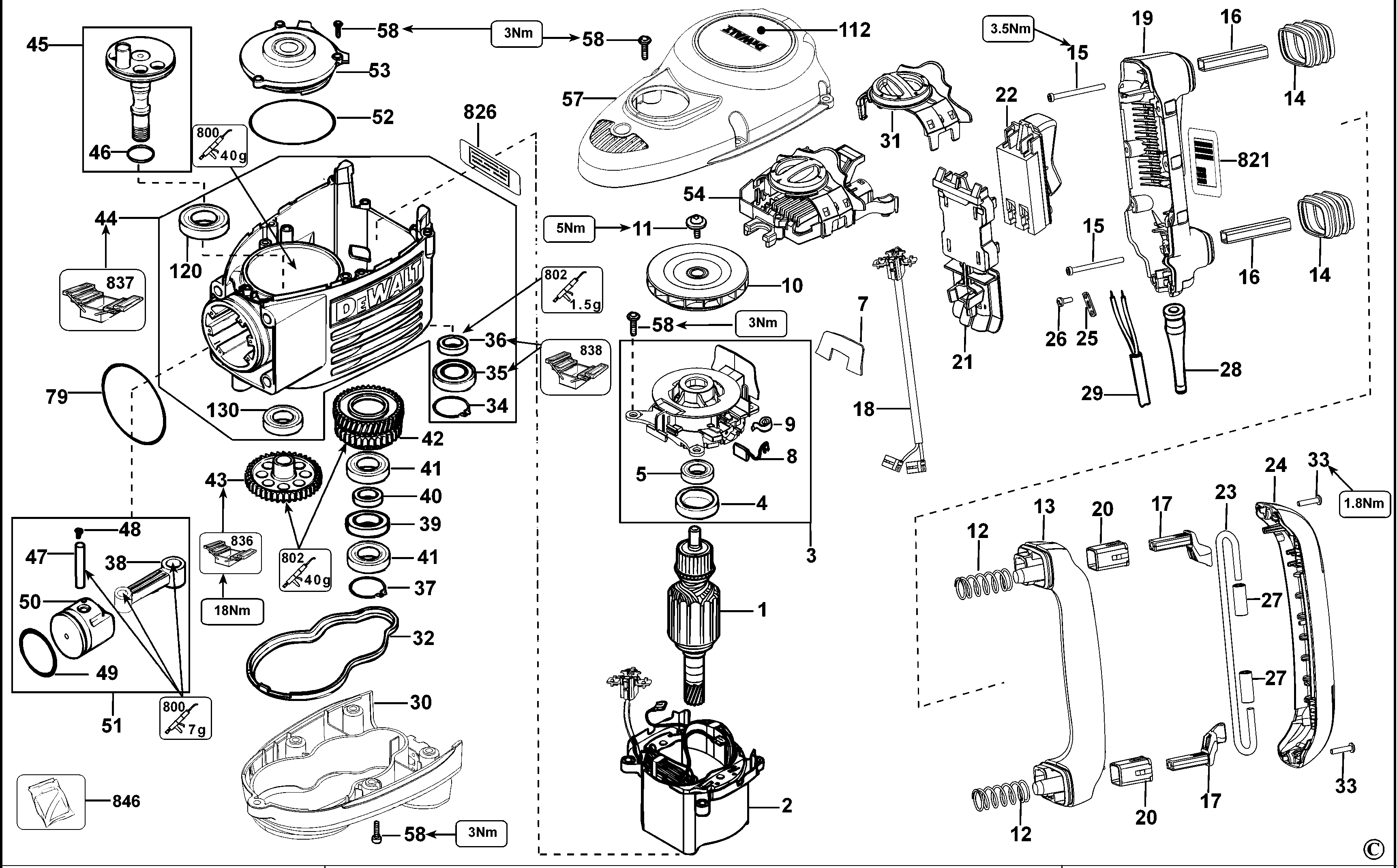

D25901K MARTELLO DEMOLITORE Type 1 | Disegni
Documenti
Elenco Ricambi
Si prega di visualizzare il menu a tendina dal momento che alcuni prodotti potrebbero avere più disegni
Stampabile
Visualizza Pagina intera
| Item No. | Product Number | Qty Per | Product Description | INFORMAZIONI | Altre informazioni | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 579837-02 | 1 | ARMATURE 230V | QS | |||
| 2 | 579827-04 | 1 | FIELD SA 230V | QS | |||
| 3 | 1007719-00 | 1 | ASS. PORTASPAZZOLE | QS |  |
||
| 4 | 590191-00 | 1 | TUBO ISOLANTE | QS | |
||
| 5 | 577745-00 | 1 | CUSCINETTO | QS | |
||
| 7 | 1007800-00 | 1 | GUARNIZIONE | QS | |
||
| 8 | 1005550-02 | 1 | BRUSH PAIR 230V | QS | |
||
| 9 | 487377-00 | 2 | MOLLA SPAZZOLE | QS | |
||
| 10 | N542569 | 1 | ASS. VENTOLA | QS | |
||
| 10 | N542569 | 1 | ASS. VENTOLA | QS | |
||
| 11 | 324119-02 | 1 | VITE | QS | |
||
| 12 | 1005637-00 | 2 | MOLLA DI COMPRESSIONE | QS | |
||
| 13 | 1005640-00 | 1 | SEDE MANICO | QS | |
||
| 14 | 1005643-00 | 2 | SOFFIANTE | QS | |
||
| 15 | 1005672-00 | 2 | VITE | QS | |
||
| 16 | 1005646-00 | 2 | GUIDA TUBO | QS | |
||
| 17 | 1005644-00 | 2 | ARRESTO | QS | |
||
| 18 | 487326-03 | 1 | ASS.CAVO CON PRESA | QS | |
||
| 19 | 1005639-00 | 1 | HANDLE | QS | |||
| 20 | 1005496-01 | 2 | BOCCOLA DI GUIDA | QS | |
||
| 21 | N572223 | 1 | BRIDA | QS | |
||
| 22 | N485854 | 1 | INTERRUTTORE | QS | |
||
| 22 | N485854 | 1 | INTERRUTTORE | QS | |
||
| 23 | 1005645-00 | 1 | ASTA | QS | |
||
| 24 | 1005641-00 | 1 | COPERTURA MANICO | QS | |
||
| 25 | 821070 | 1 | SERRAFILO | QS | |
||
| 26 | 330065-08 | 7 | VITE | M4x18 T20 | QS | |
|
| 27 | 1005942-00 | 2 | BRONZINA | QS | |
||
| 28 | 323091-01 | 1 | CORD PROTECTOR | QS | |
||
| 29 | 582319-22 | 1 | CORDSET (M/PLUG) QS | Black - 3.8m | QS | |
|
| 30 | 1005642-00 | 1 | COPERT. SCAT. INGR. | QS | |
||
| 31 | N345479 | 1 | PONTE | QS | |
||
| 32 | 487224-00 | 1 | GUARNIZIONE | QS | |
||
| 33 | 330065-08 | 2 | VITE | M4x18 T20 | QS | |
|
| 34 | 324821-04 | 1 | ANELLO D'ARRESTO | QS | |
||
| 35 | N570313 | 1 | CUSCINETTO | QS | |
||
| 36 | 487209-01 | 1 | GUARNIZIONE | QS | |
||
| 37 | 324821-03 | 1 | ANELLO D'ARRESTO | QS | |
||
| 38 | N542565 | 1 | BIELLA | QS | |
||
| 38 | N542565 | 1 | BIELLA | QS | |
||
| 39 | 578452-00 | 1 | DISTANZIALE | QS | |
||
| 40 | 578451-00 | 1 | DISTANZIALE | QS | |
||
| 41 | 605040-26 | 2 | CUSCINETTO | QS | |
||
| 42 | 579782-00 | 1 | INGRANAGGI | QS | |
||
| 43 | 579783-00 | 1 | INGRANAGGI | QS | |
||
| 44 | 579772-00 | 1 | SCATOLA INGRANAGGI | QS | |
||
| 45 | 579839-00 | 1 | CRANKSHAFT | QS | |
||
| 46 | 576451-00 | 1 | ANELLO | QS | |
||
| 47 | 487208-00 | 1 | PERNO | QS | |
||
| 48 | 581656-00 | 2 | PERNO | QS | |
||
| 49 | 487213-00 | 1 | ANELLO TOROIDALE | QS | |
||
| 50 | 579774-00 | 1 | PISTONE | QS | |
||
| 51 | 579779-01 | 1 | KIT PISTONE | QS | |
||
| 52 | 323711-47 | 1 | ANELLO TOROIDALE | QS | |
||
| 53 | N147097 | 1 | COPERTURA | QS | |
||
| 54 | 1007717-00 | 1 | GACC MODULE 230V | QS |  |
||
| 55 | 479319-00 | 1 | INSERTO DI BLOCCAGGIO | QS | |
||
| 56 | 487284-00 | 2 | RONDELLA DI BLOCC. | QS | |
||
| 57 | 1005666-00 | 1 | COPERCHIO MOTORE | QS | |
||
| 58 | 324007-11 | 23 | VITE | M5 X 18 | QS | |
|
| 59 | 1007718-00 | 1 | MANICO LATERALE | QS | |
||
| 60 | 487343-00 | 1 | BULLONE | QS | |
||
| 61 | 487277-00 | 1 | HANDLE | QS | |
||
| 62 | 479317-01 | 2 | RONDELLA DENTATA | QS | |
||
| 63 | 487281-00 | 1 | MORSETTO | QS | |
||
| 64 | 487291-00 | 1 | ASS. MANOPOLA | QS | |
||
| 65 | 949886-32 | 4 | VITE | QS | |
||
| 66 | 487282-00 | 1 | ALLOGGIAM. COPERCHIO | QS | |||
| 67 | 579832-00 | 1 | AMMORTIZZATORE | QS | |
||
| 68 | 487270-00 | 1 | GUAINA ISOLANTE | QS | |
||
| 69 | 496678-00 | 1 | ATTENUATORE | QS | |
||
| 70 | 579786-00 | 1 | GUAINA ISOLANTE | QS | |
||
| 71 | 487298-00 | 1 | ANELLO TOROIDALE | QS | |
||
| 72 | 496847-00 | 1 | GUAINA ISOLANTE | QS | |
||
| 73 | 487297-00 | 1 | ANELLO TOROIDALE | QS | |
||
| 74 | 323711-41 | 2 | ANELLO TOROIDALE | QS | |
||
| 75 | N075954 | 1 | CILINDRO | QS | |
||
| 76 | 579780-00 | 1 | MAZZA BATTENTE | QS | |
||
| 77 | 487296-00 | 1 | ANELLO TOROIDALE | QS | |
||
| 78 | 579769-00 | 1 | CORPO ANTERIORE | QS | |
||
| 79 | 323711-55 | 1 | ANELLO TOROIDALE | QS | |
||
| 80 | 487293-00 | 1 | GUIDA MOLLA | QS | |
||
| 81 | 487247-00 | 2 | MOLLA | QS | |
||
| 82 | 576488-00 | 2 | GUIDA MOLLA | QS | |
||
| 83 | 579781-00 | 1 | CONTRAPPESO | QS | |
||
| 86 | 576489-00 | 1 | GUIDA MOLLA | QS | |
||
| 87 | 487238-01 | 1 | GUARNIZIONE | QS | |
||
| 88 | 487205-00 | 1 | ANELLO | QS | |
||
| 89 | 487241-00 | 1 | RONDELLA | QS | |
||
| 90 | 487244-00 | 1 | GOMMA | QS | |
||
| 91 | 487236-00 | 1 | MANICOTTO | QS | |
||
| 92 | 579784-00 | 1 | ANELLO DI BLOCCO | QS | |
||
| 93 | 487218-00 | 1 | MOLLA | QS | |
||
| 94 | 487249-00 | 1 | GUAINA ISOLANTE | QS | |
||
| 95 | 489672-00 | 2 | CHIAVE | QS | |
||
| 96 | 487240-00 | 1 | BOCCOLA | QS | |
||
| 97 | 487216-00 | 1 | MOLLA | QS | |
||
| 98 | 487268-00 | 1 | GUIDA MOLLA | QS | |
||
| 99 | 487289-00 | 1 | MOLLA | QS | |
||
| 100 | N542567 | 1 | S/G MANICOTTO | QS | |
||
| 100 | N542567 | 1 | S/G MANICOTTO | QS | |
||
| 101 | 487237-00 | 1 | MANICOTTO | QS | |
||
| 102 | 918825-02 | 6 | VITE | QS | |
||
| 103 | 579778-00 | 1 | FLANGIA | QS | |
||
| 104 | 323711-15 | 1 | ANELLO TOROIDALE | QS | |
||
| 105 | 496677-00 | 1 | ATTENUATORE | QS | |
||
| 107 | 579773-00 | 1 | ASS. ALBERO | QS | |
||
| 108 | N014007 | 1 | GUARNIZIONE | QS | |
||
| 109 | 487287-00 | 1 | ANELLO TOROIDALE | QS | |
||
| 110 | 1007543-00 | 1 | BOCCOLA CUSCINETTO | QS | |
||
| 112 | 487392-00 | 1 | ETICHETTA | QS | |
||
| 120 | 330003-68 | 1 | CUSCINETTO | QS | |
||
| 130 | 330003-69 | 1 | CUSCINETTO | QS | |
||
| 800 | 578970-06 | 1 | GREASE 150 GMS | 145gms | QS | |
|
| 802 | 870889-02 | 1 | GRASSO | QS | |
||
| 821 | N041978 | 1 | SCHEDA | QS | |
||
| 826 | 487395-01 | 1 | ETICHETTA | QS | |
||
| 836 | 559617-99 | 1 | S.T. SUPPORTO | Crank Gear removal. | QS | |
|
| 837 | 559618-99 | 1 | S.T. SUPPORTO | Motor assembly jig | QS | |
|
| 838 | 559621-99 | 1 | ATTREZZO DI SERVIZIO | Armature brg tool | QS | |
|
| 840 | 559619-99 | 1 | S.T. RIMOZIONE ANELLO ELASTICO | Snap ring assy tool. | QS | |
|
| 845 | 559620-99 | 1 | S.T. UTENSILE FISSAGGIO | Spindle seal tool | QS | |
|
| 846 | 1008772-00 | 1 | SERVICE KIT 230V | QS | |
||
| 855 | 351087-01 | 1 | BIT | QS | |
||
| 861 | 487353-04 | 1 | CASS.PORTA ATTREZZI | QS | |
