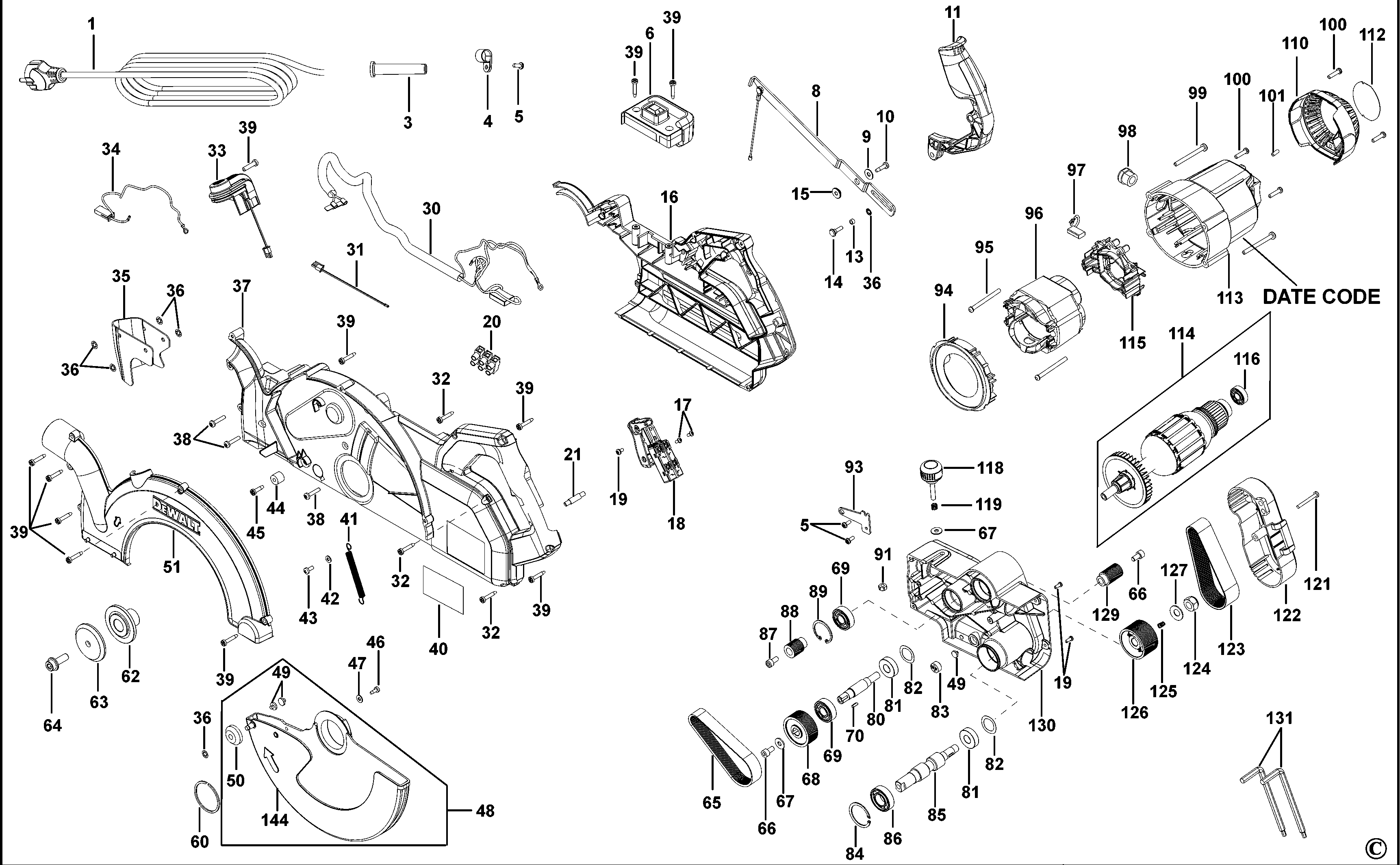

DWS778 SEGA MITRE Type 3 | Disegni
Documenti
Elenco Ricambi
Si prega di visualizzare il menu a tendina dal momento che alcuni prodotti potrebbero avere più disegni
Stampabile
Visualizza Pagina intera
| Item No. | Product Number | Qty Per | Product Description | INFORMAZIONI | Altre informazioni | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N243301 | 1 | CAVO CON SPINA | GB |  |
||
| 3 | 868520-00 | 1 | CORD PROTECTOR | GB | |
||
| 4 | 860843-01 | 1 | MORSETTO | GB | |
||
| 5 | 330045-05 | 3 | VITE | GB | |
||
| 6 | N075468 | 1 | ALIMENTATORE DI CORRENTE | WORKLIGHT | GB | ||
| 8 | N110339 | 1 | ASS. LEVA | GB | |
||
| 9 | 939625-00 | 1 | RONDELLA | GB | |
||
| 10 | 930076-01 | 1 | VITE | GB | |
||
| 11 | N464700 | 1 | LEVA | GB | |
||
| 13 | 869295-00 | 1 | GUAINA ISOLANTE | GB | |
||
| 14 | 869156-00 | 1 | PERNO | GB | |
||
| 15 | 869192-00 | 1 | GUAINA ISOLANTE | GB | |
||
| 16 | N466267 | 1 | SEDE MANICO | GB | |
||
| 17 | 384127-01 | 2 | VITE | GB | |
||
| 18 | 394375-02P | 1 | INTERRUTTORE | GB | |
||
| 19 | 330065-06 | 1 | VITE | GB | |
||
| 20 | 658093-00 | 1 | CONNETTORE | GB | |
||
| 21 | 760296-01 | 1 | PERNO | GB | |
||
| 30 | N458806 | 1 | ASS. CONDENSATRORE | GB | |
||
| 31 | N210177 | 1 | SET OF LEAD WIRES | GB | |
||
| 32 | N456928 | 1 | VITE | 3.9 X 22 T | GB | |
|
| 33 | N231737 | 1 | LED | GB | |
||
| 33 | N231737 | 1 | LED | GB | |
||
| 34 | N137473 | 1 | ASS. CAVO | GB | |
||
| 35 | N130455 | 1 | DEFLETTORE POLVERE | GB | |
||
| 36 | 860077-01 | 5 | RONDELLA | GB | |
||
| 37 | N715069 | 1 | ALLOGGIAM. COPERCHIO | GB | |
||
| 38 | 330045-05 | 3 | VITE | GB | |
||
| 39 | N456928 | 10 | VITE | 3.9 X 22 T | GB | |
|
| 40 | N680119 | 1 | SCHEDA | GB | |||
| 41 | N168410 | 1 | MOLLA | GB | |
||
| 42 | 860073-00 | 2 | RONDELLA | GB | |
||
| 43 | 860084-20 | 1 | VITE | GB | |
||
| 44 | 761306-00 | 1 | PARACOLPI | GB | |
||
| 45 | 949896-13 | 1 | VITE | GB | |
||
| 46 | 943022-01 | 1 | VITE | GB | |
||
| 47 | 941633-00 | 1 | RONDELLA | GB | |
||
| 48 | N110318 | 1 | ASS. PROTEZIONE | GB | |
||
| 49 | 760298-01 | 6 | INSERTO | GB | |
||
| 50 | 146774-00 | 1 | RULLO | GB | |
||
| 51 | N486097 | 1 | GUARDIA SUPERIORE | GB | |
||
| 60 | N142857 | 1 | DADO AD ALETTE | GB | |
||
| 62 | N106551 | 1 | RONDEL. FISSAG. INT. | GB | |
||
| 63 | N106550 | 1 | RONDEL. FISSAG. EST. | GB | |
||
| 64 | 869245-00 | 1 | VITE | GB | |
||
| 65 | N106424 | 1 | CINGHIA RIGATA | 11 Ribs | GB | |
|
| 66 | 760219-00 | 2 | VITE | GB | |
||
| 67 | 760241-01 | 1 | DISTANZIALE | GB | |
||
| 67 | 860075-00 | 2 | RONDELLA | GB | |
||
| 68 | N106421 | 1 | PULEGGIA | 11 Ribs | GB | |
|
| 69 | 861721-13 | 2 | CUSCINETTO | GB | |
||
| 70 | N116864 | 2 | CHAVE WOODRUFF | GB | |
||
| 80 | N231745 | 1 | INGRANAGG. DI RINVIO | GB | |
||
| 81 | 605040-59 | 2 | CUSCINETTO | GB | |
||
| 82 | 930122-00 | 2 | RONDELLA | GB | |
||
| 83 | 946874-00 | 1 | REGOLATORE | GB | |
||
| 84 | 949729-03 | 1 | ANELLO D'ARRESTO | GB | |
||
| 85 | N231744 | 1 | ASS. ALBERO | GB | |
||
| 86 | 861721-10 | 1 | CUSCINETTO | 6003 2RS | GB | |
|
| 87 | 949886-26 | 1 | VITE | GB | |
||
| 88 | N106420 | 1 | PULEGGIA DI COMANDO | 11 Ribs | GB | |
|
| 89 | 949729-02 | 1 | ANELLO D'ARRESTO | GB | |
||
| 91 | 860083-03 | 1 | DADO | GB | |
||
| 93 | 869166-00 | 1 | DISP. DI BLOCCAGGIO | GB | |
||
| 94 | N119659 | 1 | DEFLETTORE | GB | |
||
| 95 | 330019-19 | 2 | VITE | GB | |
||
| 96 | N503672 | 1 | FIELD 230V | GB | |
||
| 97 | 659512-00 | 1 | SPAZZOLE ( X 2 ) | GB | |
||
| 98 | 605155-00 | 1 | BOCCOLA | GB | |
||
| 99 | 98094-55 | 4 | VITE | M5 X 55mm T25 | GB | |
|
| 100 | 330019-13 | 4 | VITE | M4X19 T20 | GB | |
|
| 101 | 145312-00 | 1 | SPINA | GB | |
||
| 110 | N187409 | 1 | ASS. COPERCHIO | inc 158 | GB | |
|
| 112 | N625165 | 1 | ETICHETTA MARCHIO | GB | |
||
| 113 | 391317-00 | 1 | CORPO MOTORE | GB | |
||
| 114 | N231746 | 1 | ARMATURE 230V | GB | |
||
| 114 | N231746 | 1 | ARMATURE 230V | GB | |
||
| 115 | N458123 | 1 | PIASTRA SPAZZOLA | GB | |
||
| 116 | N110359 | 1 | CUSCINETTO | GB | |
||
| 118 | 869140-00 | 1 | GRILLETTO | GB | |
||
| 119 | 868082-00 | 1 | MOLLA | GB | |
||
| 121 | 330045-10 | 1 | VITE | PH/TT M4X35 | GB | |
|
| 122 | N106479 | 1 | COPERCHIO CINGHIA | GB | |
||
| 123 | N115190 | 1 | CINGHIA RIGATA | 16 Ribs | GB | |
|
| 124 | 860083-17 | 1 | DADO | GB | |
||
| 125 | 869246-00 | 1 | MOLLA | GB | |
||
| 126 | N115189 | 1 | PULEGGIA | 16 Ribs | GB | |
|
| 127 | 860074-05 | 1 | RONDELLA | GB | |
||
| 129 | N115188 | 1 | PULEGGIA DI COMANDO | 16 Ribs | GB | |
|
| 130 | N394543 | 1 | ASS. PEZZO FUSO | GB | |
||
| 131 | 868682-00 | 1 | CHIAVE ESAGONALE | 4/6mm | GB | |
|
| 144 | N106542 | 1 | GUARDIA INFERIORE | GB | |
||
| 200 | 150075-00 | 1 | VITE | GB | |
||
| 201 | 860083-14 | 1 | DADO | GB | |
||
| 202 | 760242-00 | 1 | VITE | GB | |
||
| 203 | N137454 | 1 | BOCCOLA | GB | |
||
| 204 | N137455 | 1 | STAFFA | GB | |
||
| 205 | 330045-05 | 1 | VITE | GB | |
||
| 206 | 618198-00 | 1 | VITE | GB | |
||
| 207 | 943030-00 | 1 | ANELLO TOROIDALE | GB | |
||
| 208 | N129820 | 1 | PERNO | GB | |
||
| 209 | 860079-02 | 1 | ANELLO D'ARRESTO | GB | |
||
| 210 | N231740 | 1 | ASS. ASTA | GB | |
||
| 211 | 869141-00 | 1 | ANELLO TOROIDALE | 18.6 X 3.5 | GB | |
|
| 212 | 949609-03 | 2 | VITE | GB | |
||
| 213 | 330045-26 | 2 | VITE | GB | |
||
| 214 | 947613-00 | 1 | STAFFA | GB | |
||
| 215 | N783370 | 1 | GUIDA | GB | |
||
| 217 | 941633-00 | 2 | RONDELLA | GB | |
||
| 218 | N150087 | 1 | CONVOGLIATORE | GB | |
||
| 219 | 949743-02 | 2 | VITE | M8 x 14mm | GB | |
|
| 220 | N083191 | 2 | GUAINA ISOLANTE | GB | |
||
| 221 | N106395 | 1 | SEGMENTO | GB | |
||
| 230 | 146732-00 | 2 | DISTANZIALE | GB | |
||
| 231 | N136651 | 1 | MOLLA DI TORSIONE | GB | |
||
| 232 | N231736 | 1 | ALBERO IMPERNIATO | GB | |
||
| 233 | 861840-03 | 1 | LEVA | GB | |
||
| 234 | 868680-00 | 1 | INSERTO | GB | |
||
| 235 | 612008-00 | 1 | VITE | GB | |
||
| 236 | 933168-00 | 1 | RONDELLA | GB | |
||
| 239 | 860092-02 | 1 | DADO | GB | |
||
| 240 | 860075-00 | 1 | RONDELLA | GB | |
||
| 241 | N128350 | 1 | MANICOTTO | GB | |
||
| 242 | N497434 | 1 | ASS. GUIDA | GB | |
||
| 243 | N717629 | 1 | ASS. TAVOLO | GB | |
||
| 244 | 860092-07 | 1 | DADO | GB | |
||
| 245 | 949705-01 | 1 | RONDELLA | GB | |
||
| 246 | 330045-49 | 4 | VITE | GB | |
||
| 247 | N720979 | 1 | SCALA | GB | |
||
| 248 | 868777-00 | 4 | PIEDE | GB | |
||
| 249 | 860074-00 | 2 | RONDELLA ELASTICA | GB | |
||
| 250 | N483511 | 1 | COPERTURA | GB | |
||
| 260 | N109532 | 1 | DISP. DI BLOCCAGGIO | GB | |
||
| 261 | N299799 | 2 | GUAINA ISOLANTE | GB | |
||
| 262 | 860092-05 | 1 | DADO | GB | |
||
| 263 | 868708-00 | 1 | SFERA | GB | |
||
| 264 | 868707-01 | 1 | GUAINA ISOLANTE | GB | |
||
| 265 | 868778-00 | 1 | MOLLA | GB | |
||
| 266 | 760298-01 | 3 | INSERTO | GB | |
||
| 267 | N717633 | 1 | TAVOLO ROTANTE | GB | |
||
| 268 | N115187 | 1 | ALBERO | GB | |
||
| 269 | N106478 | 1 | INSERTO TAVOLO | GB | |
||
| 270 | 860205-08 | 2 | VITE | GB | |
||
| 271 | 949894-12 | 2 | VITE | GB | |
||
| 272 | N131182 | 1 | PANNELLO ANTERIORE | GB | |
||
| 280 | N703082 | 2 | EXTENSION | GB | |
||
| 281 | 860083-02 | 4 | DADO | GB | |
||
| 282 | 860093-08 | 4 | VITE | GB | |
||
| 283 | N725895 | 2 | COPERTURA | GB | |
||
| 284 | 949896-12 | 4 | VITE | GB | |
||
| 300 | N171682 | 1 | ASS. MORSETTO | GB | |
||
| 301 | 869306-00 | 1 | BRACCIO | GB | |
||
| 302 | N168123 | 1 | BARRA DI FISSAGGIO | GB | |
||
| 303 | 869308-00 | 1 | MANOPOLA | GB | |
||
| 304 | 630068-00 | 1 | SUPPORTO | GB | |
||
| 305 | 630085-00 | 1 | GANASCIA | GB | |
||
| 307 | 326573-01 | 1 | SCREW WING | GB | |
||
| 800 | 93488-00 | 1 | GRASSO | GB | |
